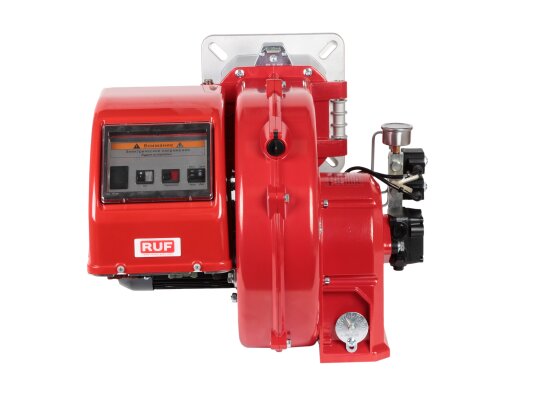

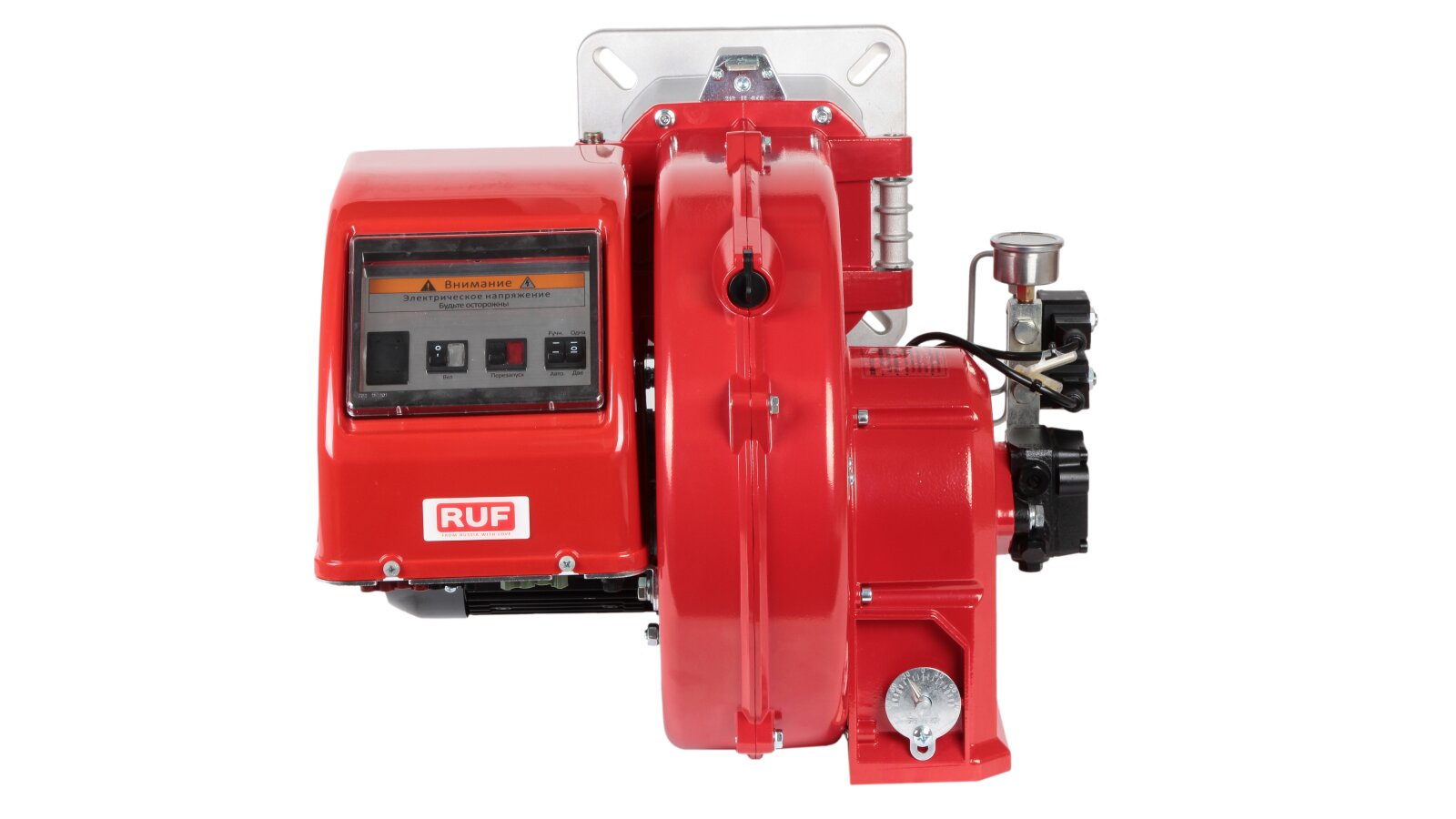

Дизельная горелка RUF TRL 35 P L320

Дизельная горелка RUF TRL 35 P L320, арт: RU34710010L предназначена для оснащения промышленного топочного оборудования средней мощности. Работает в двухступенчатом режиме под управлением автоматики. Отличается стабильными характеристиками горения пламени, моноблочной конструкцией, высоким уровнем безопасности. Собрана из комплектующих европейских брендов.

Параметры и особенности:

• удлиненная огневая голова, 320 мм;

• 2 ступени регулирования мощности в диапазоне: 97-395 кВт;

• непостоянный рабочий цикл, перезагрузка каждые 24 часа работы;

• среда: дизельное топливо по ГОСТ 305-2013 вязкостью 4-12 сСт;

• незначительные выбросы оксидов азота и углерода, 2 класс экологичности;

• заводская настройка давления подачи топлива: 12 бар;

• отслеживание пламени фотодатчиком;

• несколько попыток перезапуска;

• полностью автоматизированная работа, блок управления LMO;

• параметры соединения с линией подачи, обратной линией: 1/2";

• уровень пыле-. влагозащиты электрических компонентов: IP 40;

• трехцветная индикация рабочего статуса и отказов;

• возможность удаленного перезапуска;

• смотровое окно для визуального контроля пламени;

• штекерные соединения с защитой от неверного подключения;

• диапазон рабочих температур: 0...+40 °C;

• компьютерная диагностика при использовании адаптера OCI400 и ПО ACS400;

• продолжительность эксплуатации: 15 лет.

Конструкция

RUF TRL – блочная горелка со встроенным вентилятором, который создаёт условия для уверенного розжига и стабильного горения на любой мощности. В состав конструкции входят узлы и компоненты, произведенные по технологиям ведущих европейских компаний. Корпус защищен эргономичным кожухом, подавляющим рабочие шумы.

Насос нагнетает топливо из емкости на форсунку под давлением. Смесительное устройство обеспечивает условия для получения равномерной топливовоздушной смеси, которая на выходе воспламеняется, образуя устойчивое и ровное пламя.

На лицевой панели горелки размещена кнопка сброса блокировки, которая используется для ручного перезапуска системы и для активации режима диагностики. Доступна возможность выполнения компьютерной диагностики при подключении к ПК через адаптер OCI400 и загрузке программы ACS400.

Горелка поставляется с топливным фильтром, удлиненной огневой головой, форсункой, штекером для электроподключения, топливными шлангами, фланцем с прокладкой для крепления на котел.

Безопасная эксплуатация обеспечена:

• автоматизацией всех процессов;

• остановкой запуска, последующей блокировкой при регистрации постороннего света;

• блокировкой после неудачных попыток запуска при исчезновении пламени;

• мгновенным перекрытием подачи топлива э/м клапанами при неполадках;

• блокировкой системы при отсутствии пламени в конце времени безопасного розжига;

• защитным отключением, перезапуском при потере/ снижении напряжения до < 165 В;

• блокировкой в случае незамыкания контакта подогревателя после 10 мин. работы.

Сброс блокировки возможен по истечении 60-90 сек.

Требования к месту установки

Горелки для котлов отопления RUF TRL подходят для размещения в сухих помещениях с вентиляцией, без скоплений пыли, исключающих попадание на корпус солнечных лучей, осадков, образование льда. Нельзя устанавливать горелки в местах с агрессивными испарениями, твердыми летучими частицами.

Достоинства:

• автоматизированная работа, высокий уровень безопасности;

• комплектация удлиненной огневой головой;

• широкий диапазон регулирования мощности;

• 2 класс экологичности по европейским стандартам;

• информативная система индикации;

• защита от низкого напряжения;

• мгновенное перекрытие топливной линии при сбоях;

• защита от ошибочного электроподключения;

• компьютерная диагностика при установке ПО.

Применение

Дизельная горелка RUF TRL служит для сборки водогрейных, отопительных котлов, паро-, теплогенераторов различных промышленных и технологических установок, систем обогрева помещений.
