Описание

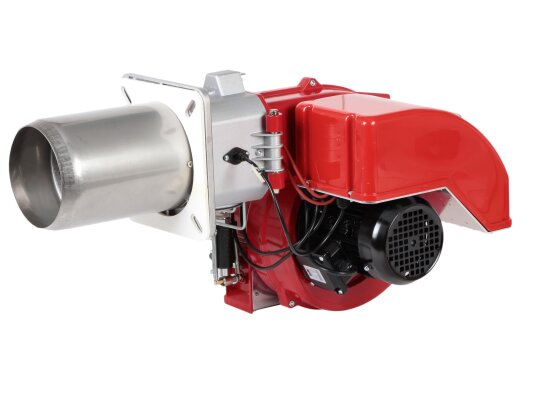

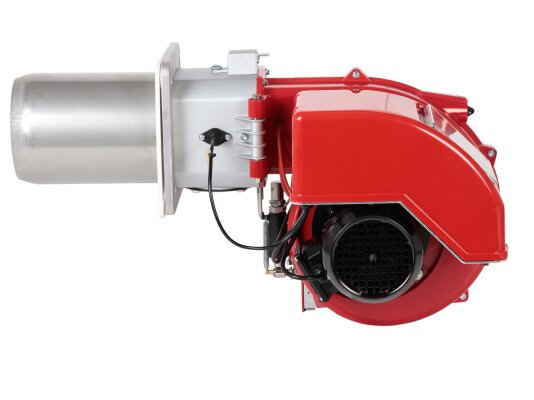

Дизельная горелка RUF TRL 35 P, арт: RU34710010 применяется в составе промышленных и технологических установок, сжигающих дизельное топливо вязкостью 4-12 сСт. Работает в 2-ступенчатом режиме регулирования мощности (высокое/ низкое пламя). Обеспечивает эффективное сгорание топлива с высокой теплоотдачей и сниженным объемом вредных выбросов в атмосферу (класс II экологичности).
Для безопасной работы в горелки предусмотрены:
управление функциями и процессами топочным автоматом;
прерывание программы запуска, блокировка при наличии постороннего света;
активация режима блокировки после неудачных попыток перезапуска;
блокировка при отсутствии сигнала пламени в конце времени безопасного розжига;
перезапуск при обесточивании либо снижении рабочего напряжения до < 165 В;
э/м клапаны, мгновенно перекрывающие линию подачи топлива при сбоях;
блокировка после 10-минутной работы подогревателя и незамыкании контакта.
Выход из состояния блокировки доступен через 60-90 сек.
Рабочая среда
Дизельное топливо должно соответствовать требованиям ГОСТа 305-2013. В случает несогласованного использования горелки для топлива с другим компонентным составом производитель не несет ответственности за свою продукцию.

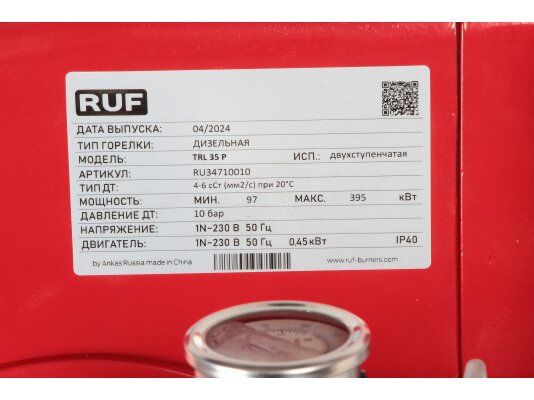

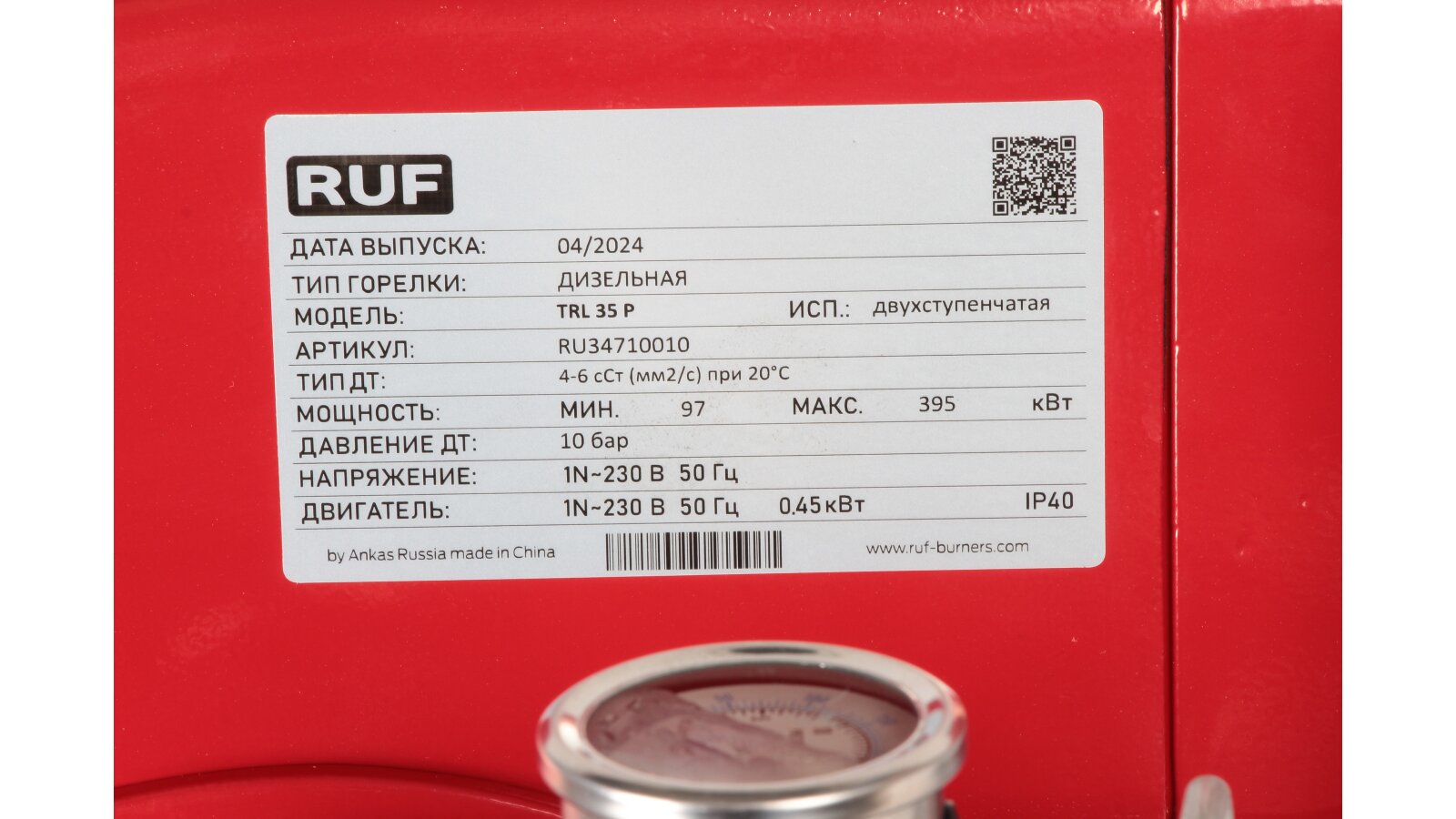

Основные характеристики и особенности:
регулирование мощности в 2-ступенчатом режиме, диапазон: 97-395 кВт;
контроль пламени с помощью фотодатчика;
2 класс по европейским стандартам экологичности;
прерывистый цикл, перезагрузка через 24 часа работы;
соединения с линией подачи, обратной линией: 1/2";
настройка давления подачи топлива по умолчанию: 12 бар;
мощность двигателя: 450 Вт;
механическое распыление топлива с помощью форсунки;
несколько попыток перезапуска при угасании пламени;
цветовая индикация работы и сбоев;
возможность удаленного перезапуска;
визуальная и интерфейсная диагностика;
штекеры с защитой от неправильного подключения;
допустимая температура внешней среды: 0...+40 °C;
рабочий ресурс при выполнении рекомендаций производителя: 15 лет.
Конструкция

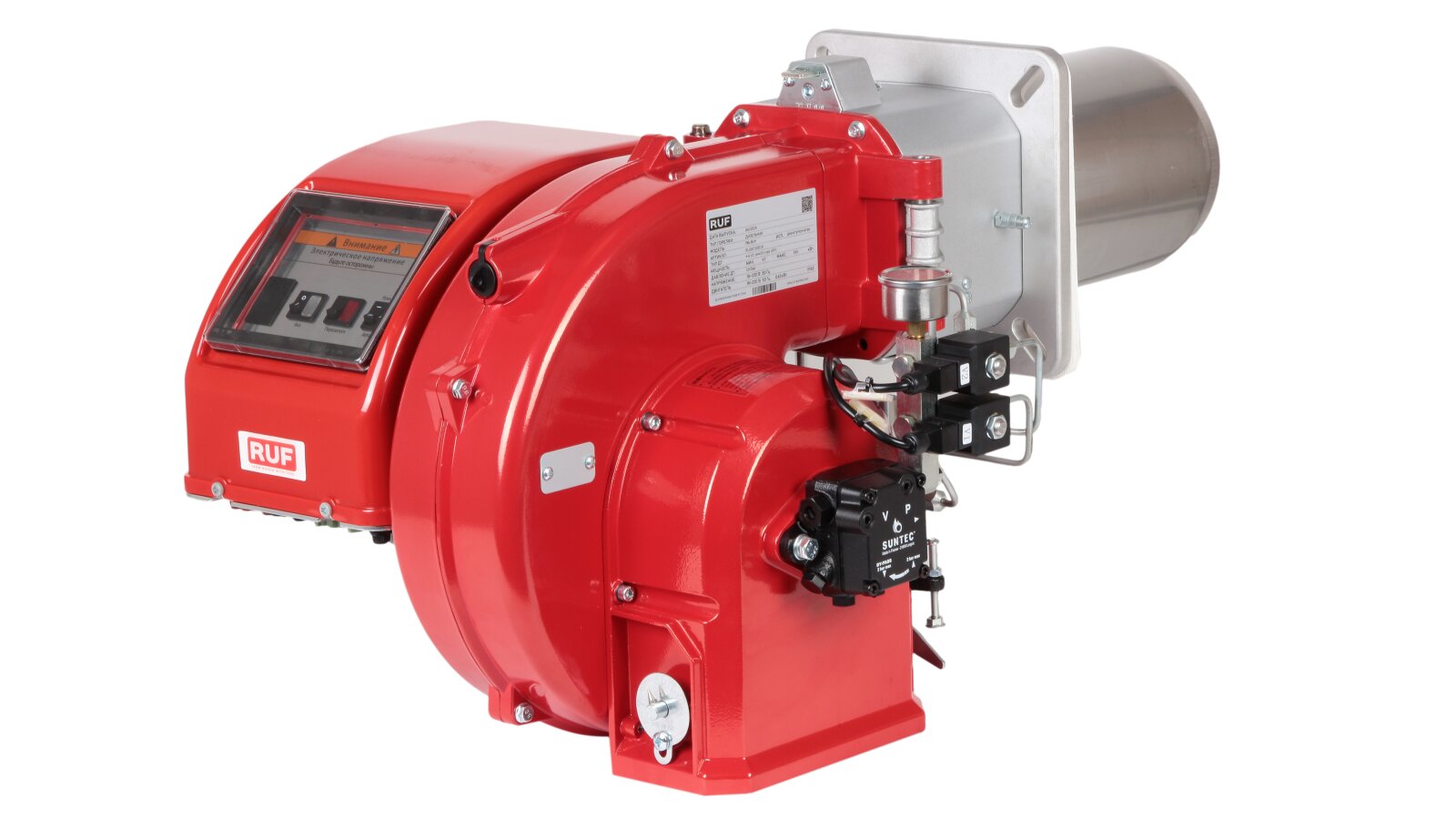

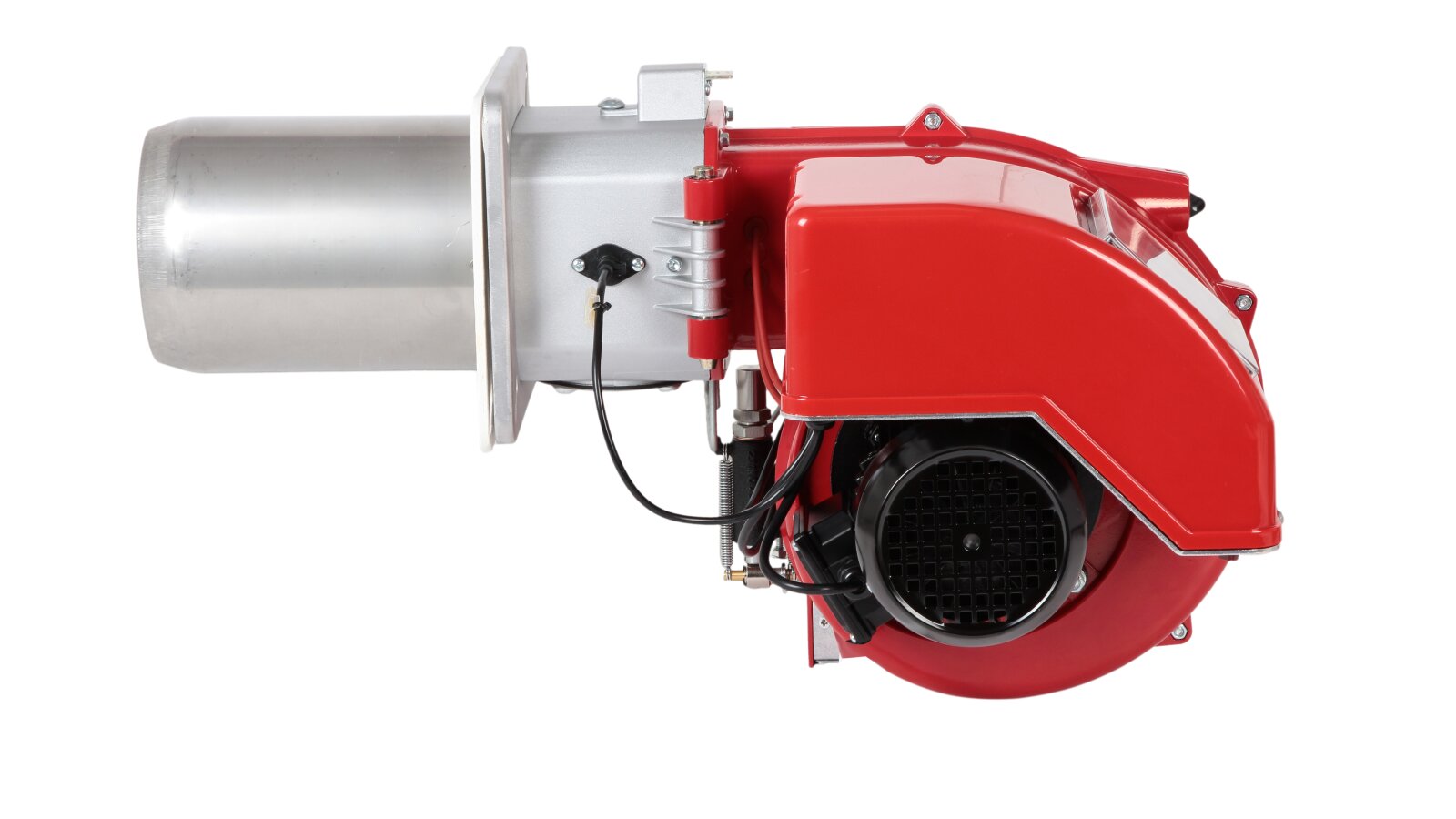

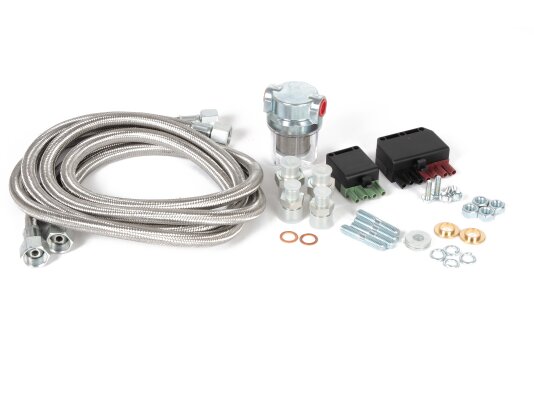

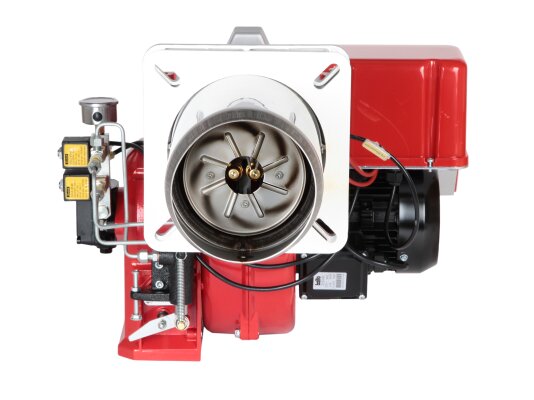

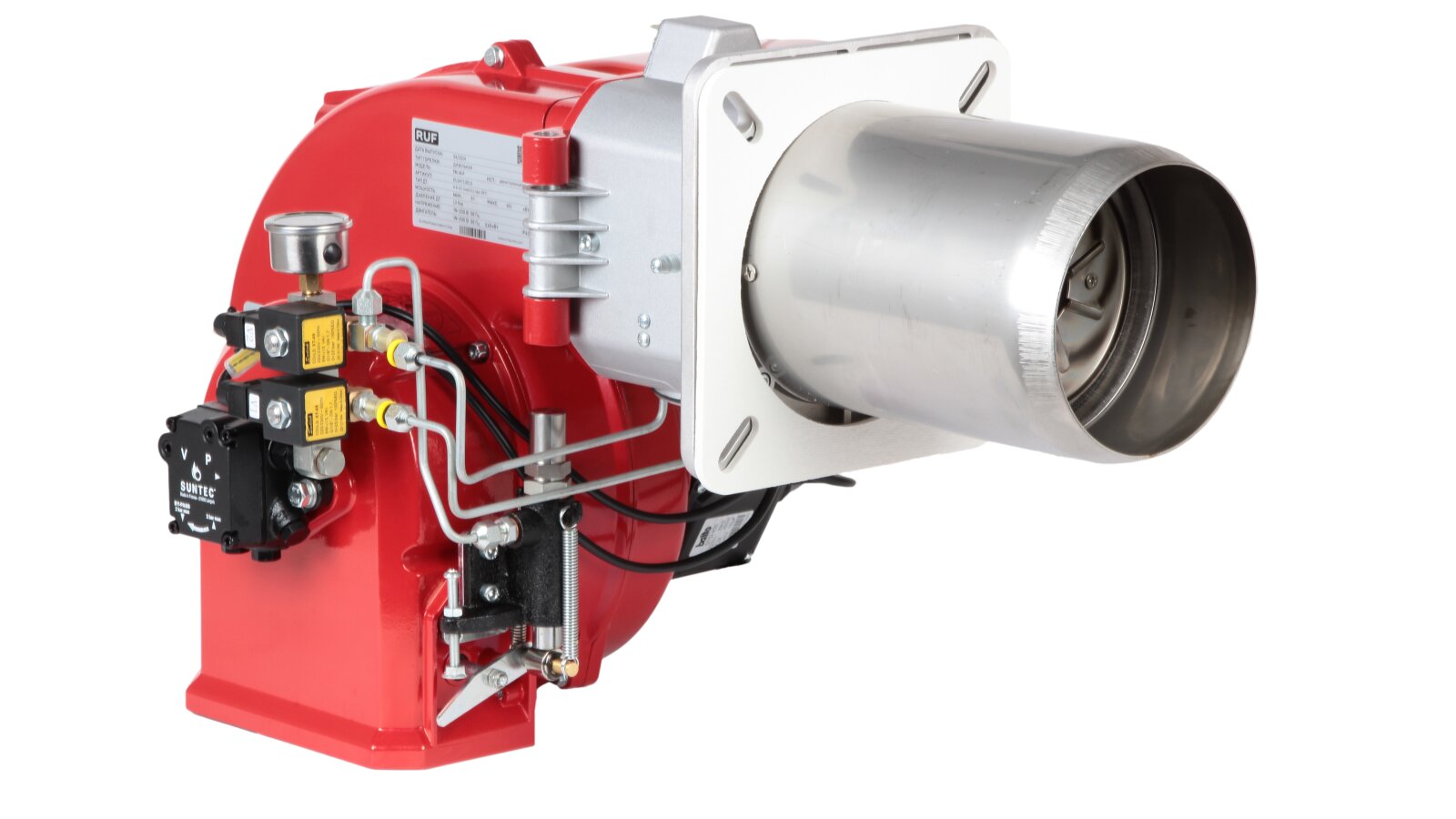

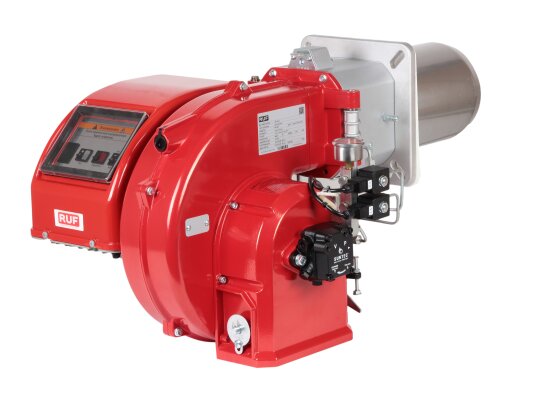

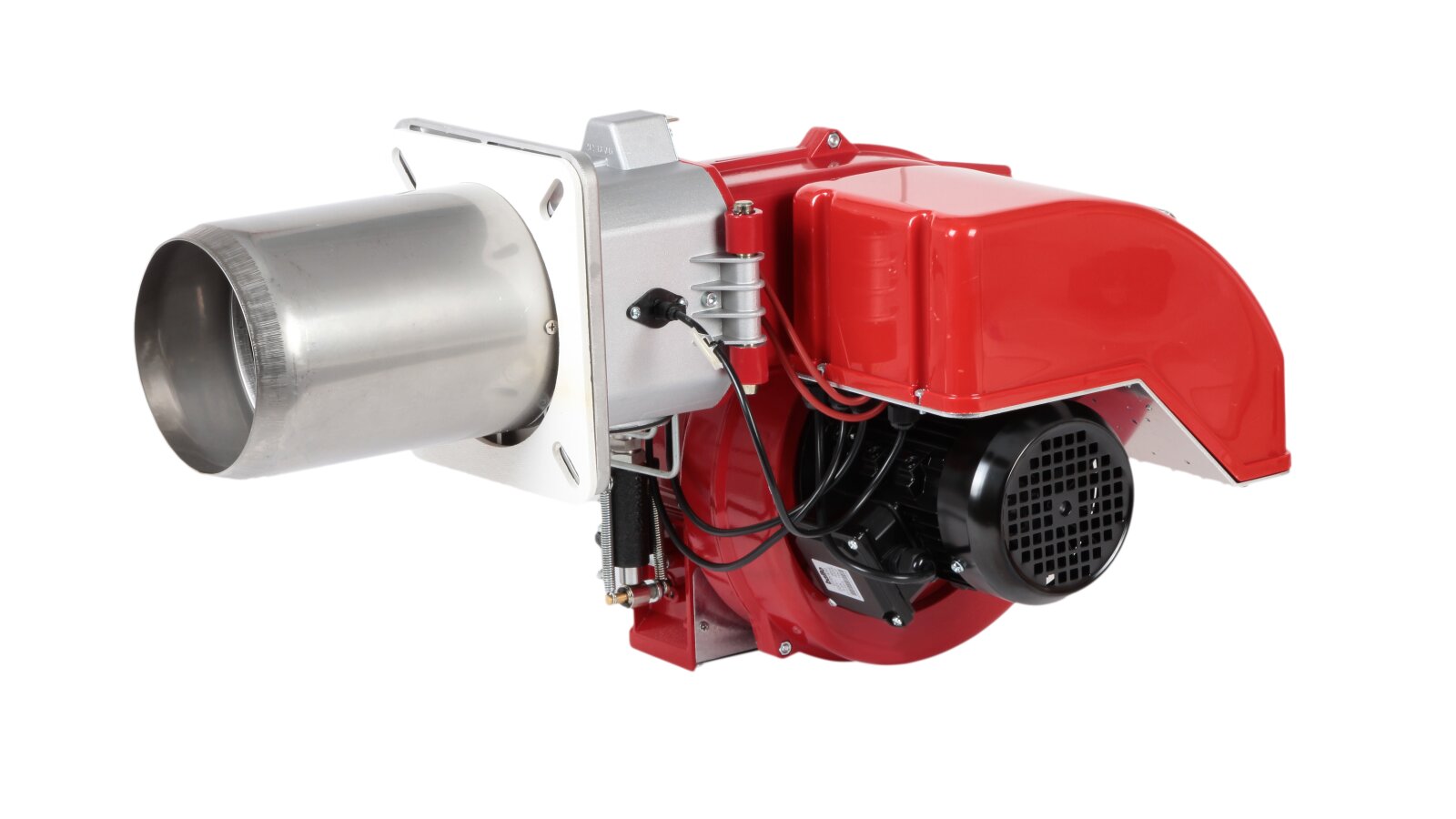

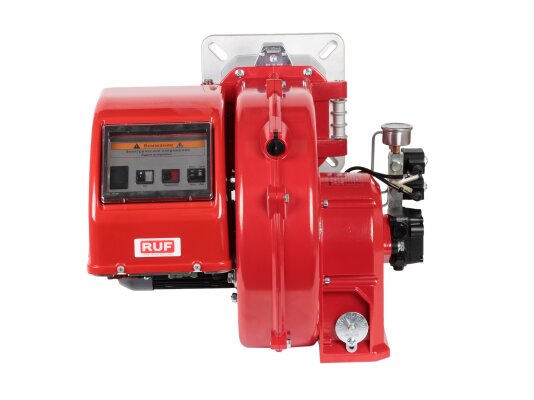

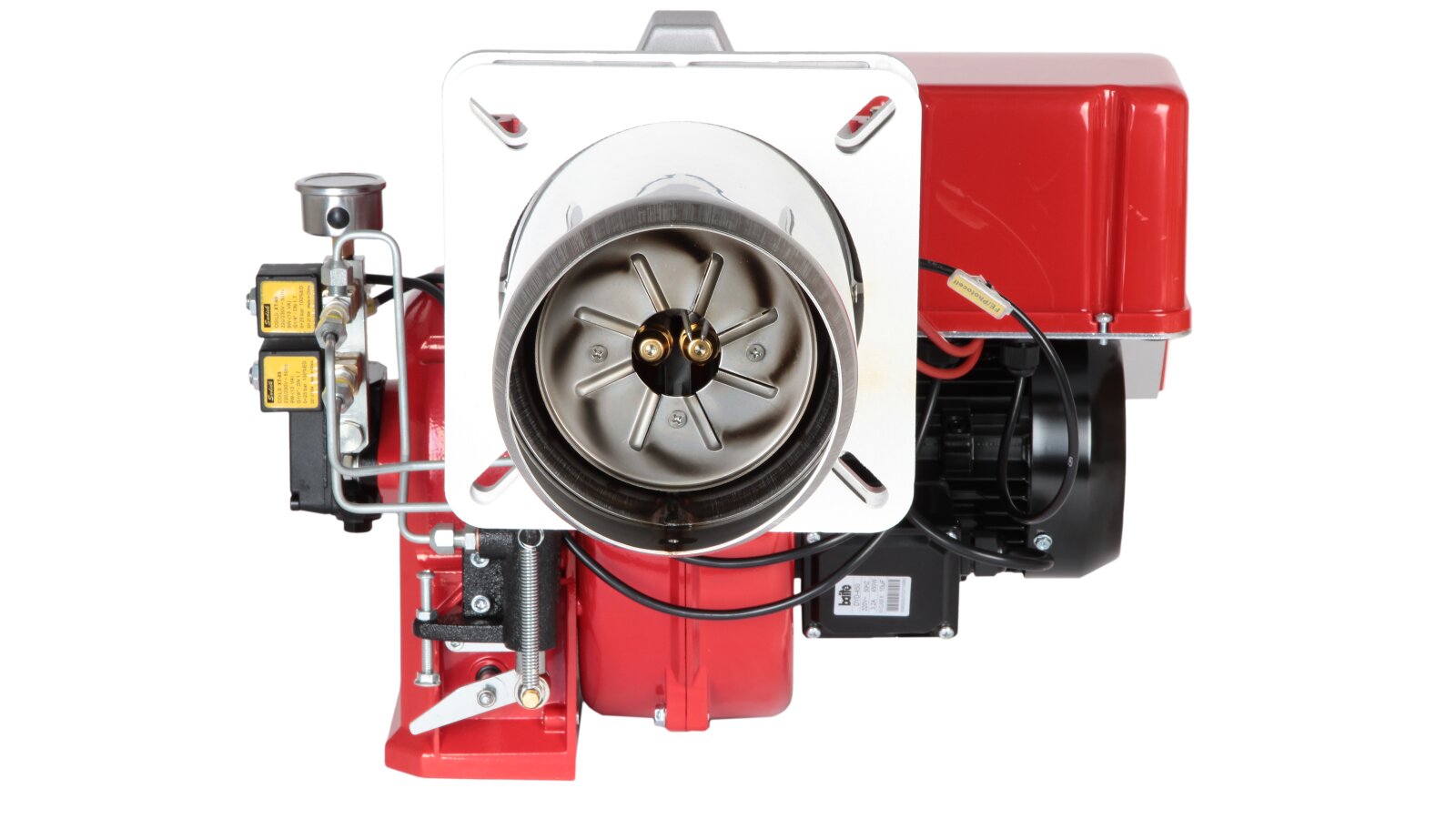

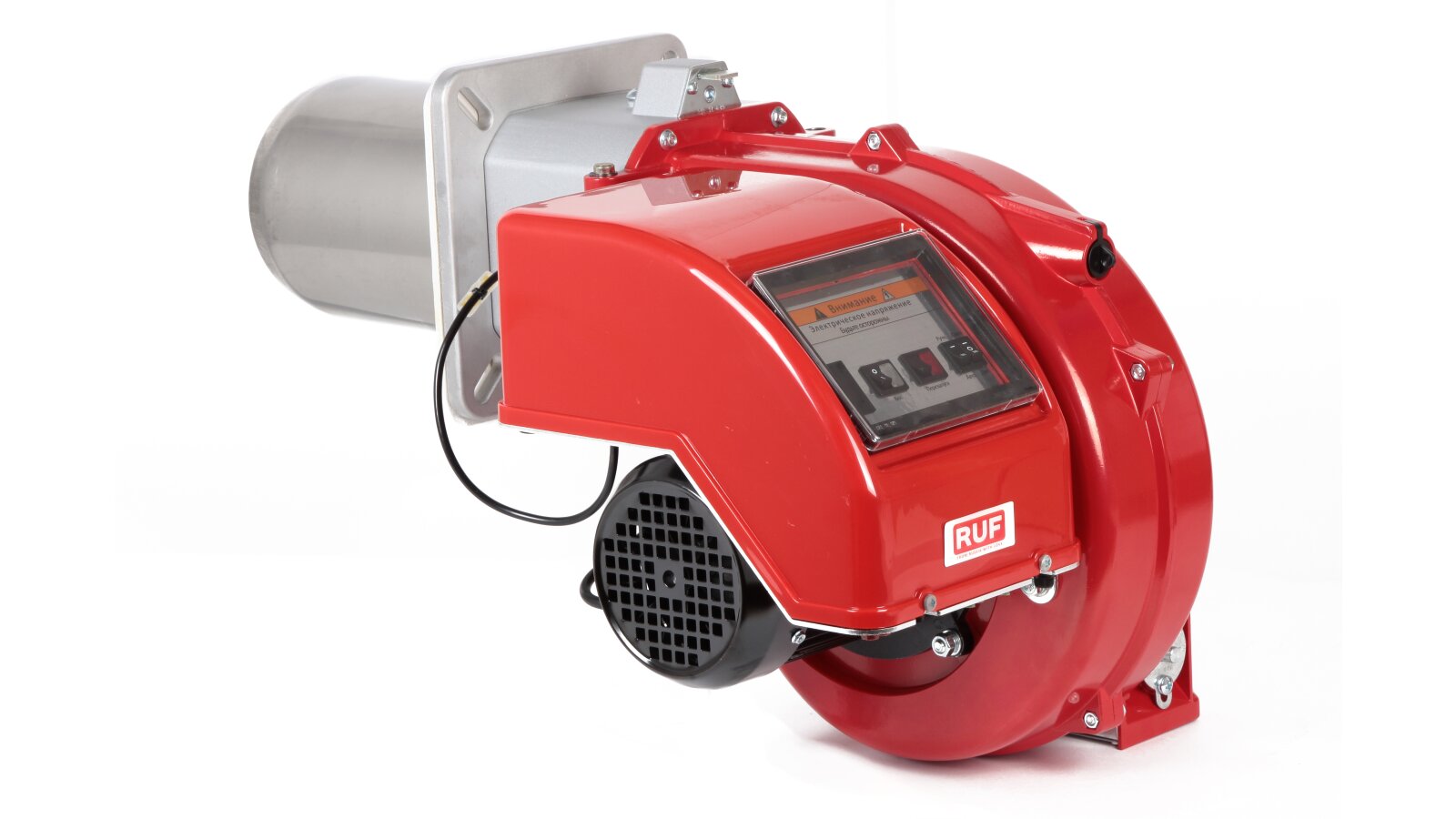

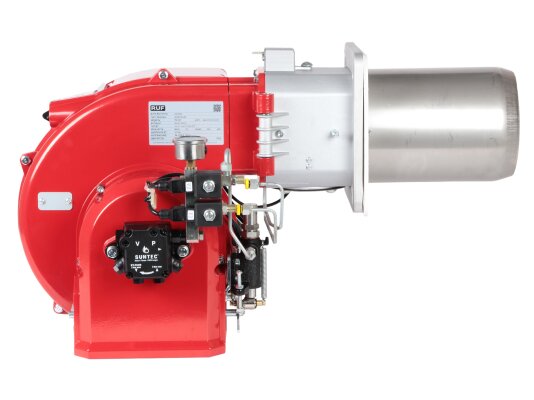

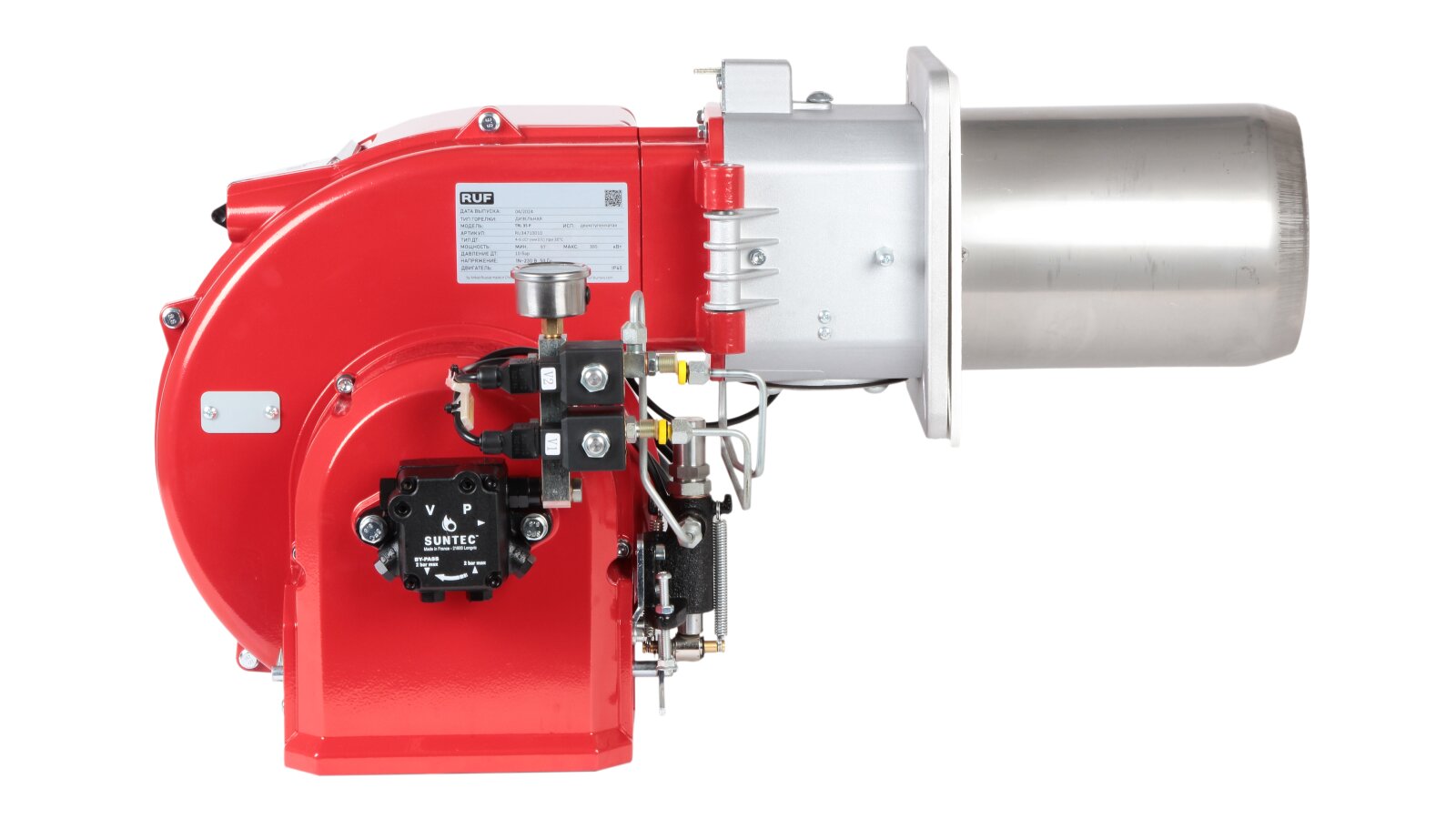

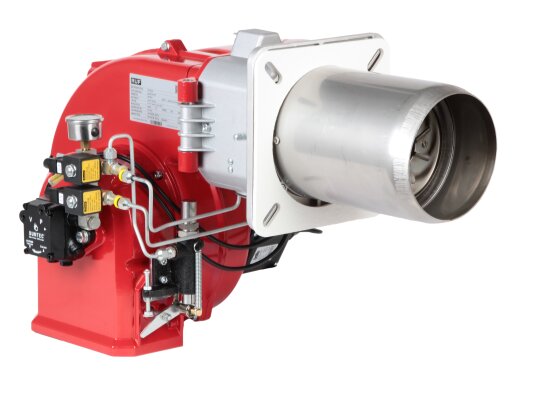

RUF TRL Р – моноблочная горелка с комплектующими ведущих европейских брендов. Работает под управлением автоматики LMO. Топливо перекачивает насос Suntec, перед которым необходимо обязательно установить фильтр. В состав горелки входит двигатель, трансформатор зажигания с электродом, вентилятор, датчик контроля пламени, гидравлический цилиндр, воздушная заслонка, головка сгорания, электрические компоненты. Корпус защищен эргономичным кожухом, снижающим уровень шума.
Топливо подается под давлением на форсунку с помощью насоса, смешивается с воздухом в смесительном узле, воспламеняется с образованием ровного, стабильного пламени. Электромагнитные клапаны мгновенно останавливают подачу топлива при сбоях и неисправностях.
Диагностика и контроль

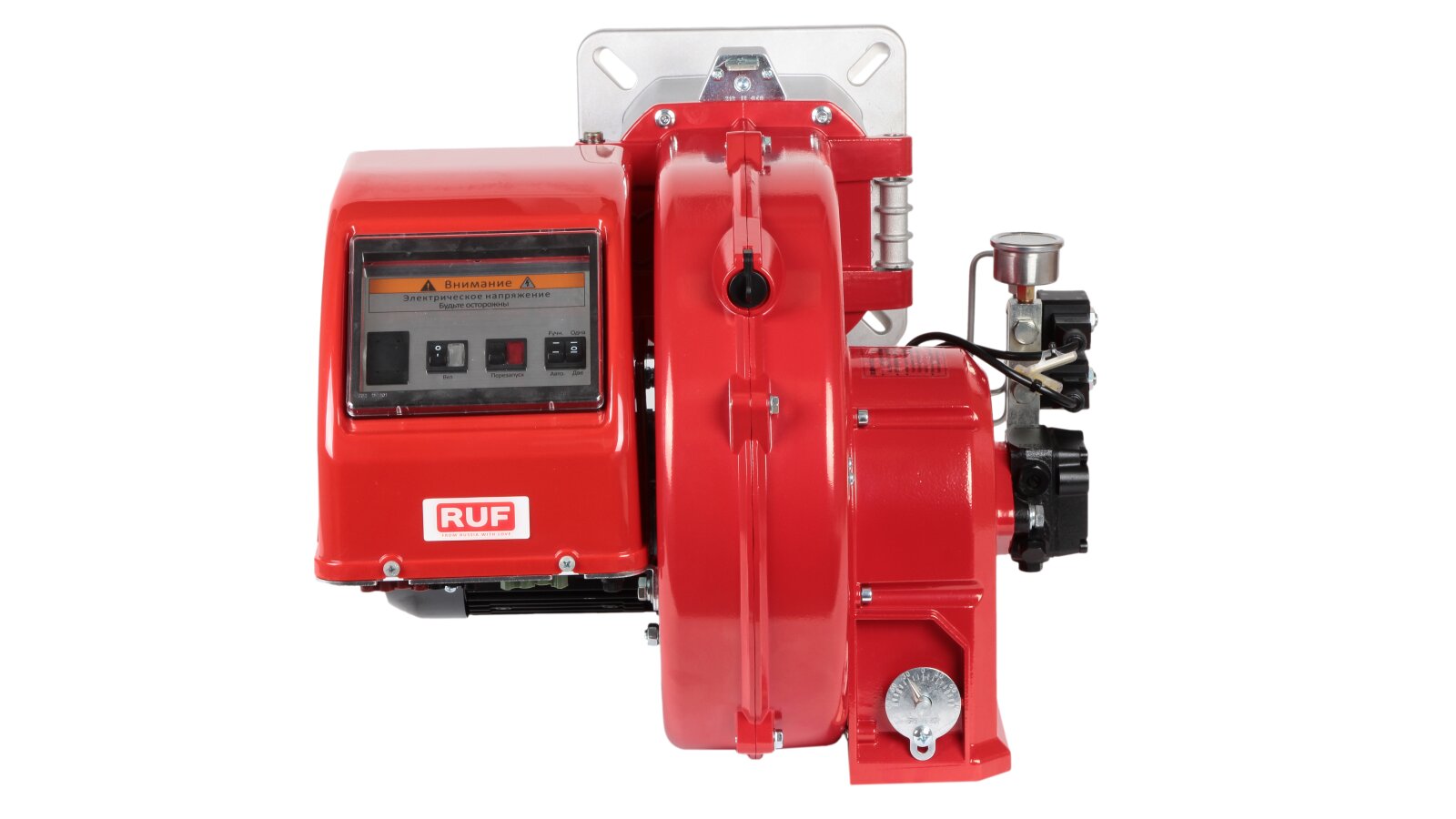

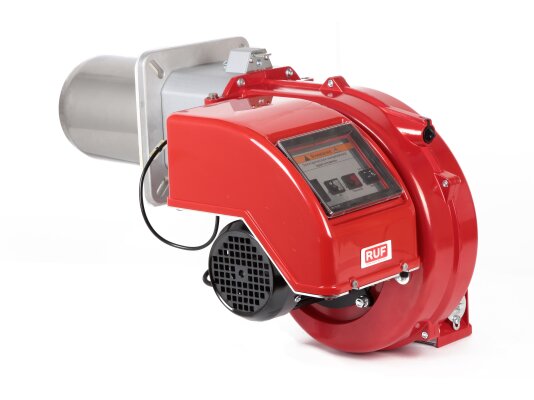

Для визуального наблюдения за работой горелки, выхода из блокировки и активации меню диагностики предусмотрена кнопка сброса с многоцветной индикацией. Цветовые коды позволяют легко считывать сообщения системы и устанавливать причины отказов. Для реализации компьютерной диагностики используется адаптер интерфейса OCI400 и программное обеспечение ACS400.
Условия эксплуатации
Дизельная горелка RUF TRL может размещаться в чистых вентилируемых помещениях, исключающих обледенение, попадание на корпус осадков, солнечных лучей. В месте эксплуатации недопустима повышенная влажность, наличие агрессивных веществ, твердых летучих частиц.
Достоинства:
регулирование мощности в широком диапазоне, 2 ступени;
автоматизированная работа, стабильное, эффективное горение;
высокий уровень безопасности;
2 класс экологичности по европейским нормам;
защитное отключение при низком напряжении в сети;
мгновенное реагирование на сбои остановкой подачи топлива;
цветная индикация рабочих состояний и отказов;
эргономичная конструкция, легкая настройка и обслуживание;
возможность компьютерной диагностики.
Применение
Горелки для котлов отопления серии TRL устанавливаются на промышленные водогрейные, отопительные котлы, тепло-, парогенераторы, технологическое оборудование мощностью до 316 кВт.
