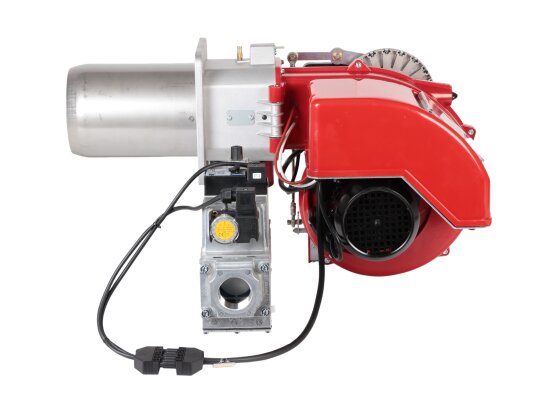

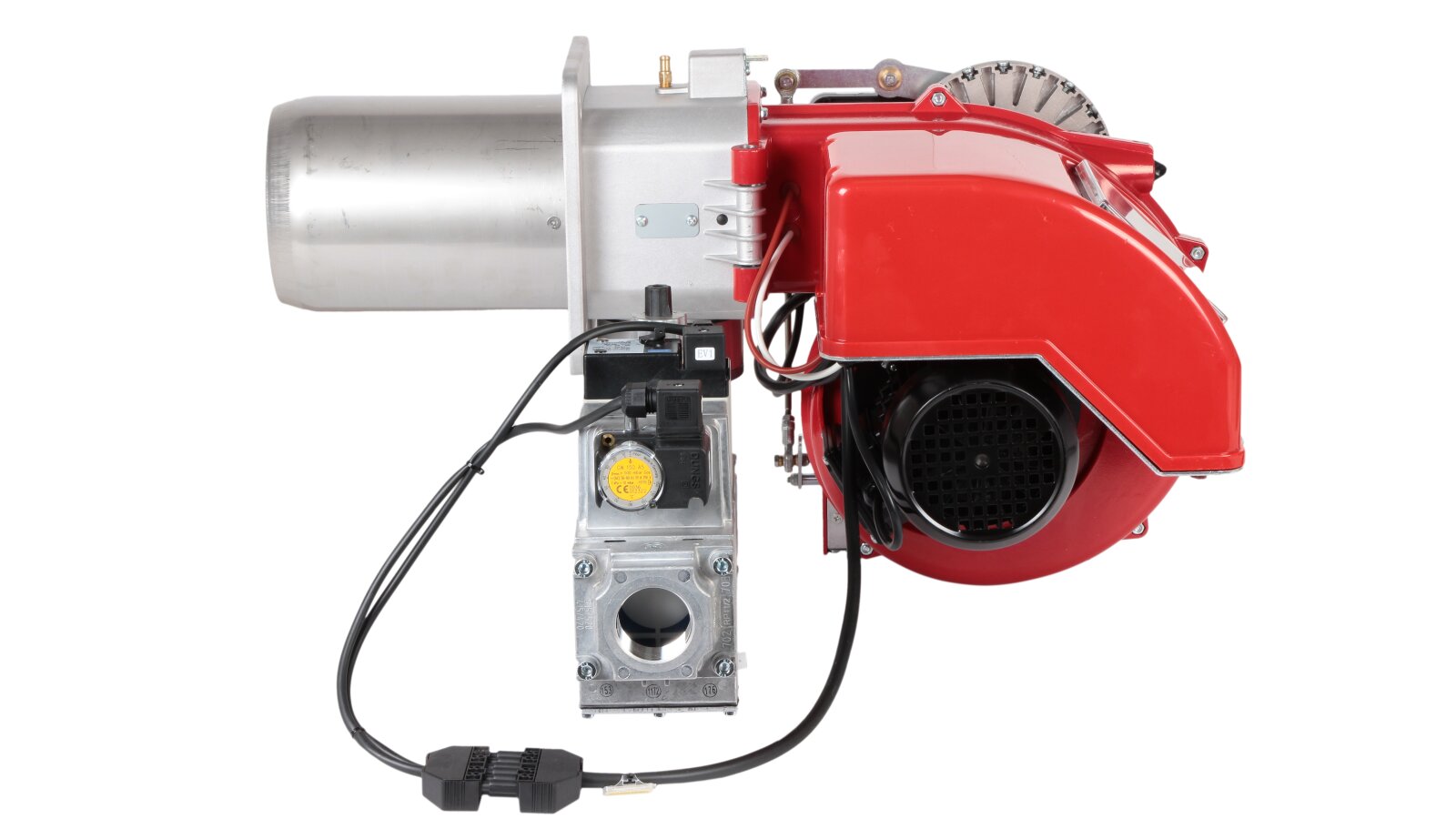

Газовая горелка RUF TRG 55 P

Газовая горелка RUF TRG 55 P, арт: RU17210010 обеспечивает стабильное, ровное горение, высокую теплоотдачу, экономичное потребление энергоресурсов. Работает в 2-ступенчатом режиме регулирования мощности, а при дооснащении регулятором и датчиком температуры/ давления – в модуляционном режиме. Функции горелки автоматизированы за счет встроенного блока управления.

Основные параметры и особенности:

• топливо: природный газ, сжиженный газ;

• 2 ступени регулирование мощности (малое/ большое горение), диапазон: 101-550 кВт;

• требования к параметрам сети питания: 230 В, -15%, +10%, 50 Гц;

• контроль чрезмерно низкого/ высокого напряжения;

• прерывистая работа, контролируемый перезапуск для самопроверки системы;

• низкие выбросы вредных веществ в атмосферу;

• непрерывный контроль пламени электродом ионизации;

• регулирование давления газа в диапазоне: 20-350 мбар;

• режимы управления: автоматический, ручной;

• стандартная головка горения (доступен удлиненный вариант, опция);

• встроенный вентилятор для нагнетания воздуха под давлением;

• быстрое срабатывание (< 1 сек.) системы безопасности при сбоях и неисправностях;

• защита электрических контактов от воздействия пыли/ влаги класса IP 40;

• штекеры, исключающие неправильное подключение;

• температурный диапазон (окружающий воздух): 0...+40 °С.

Рабочая среда

Горелка может эксплуатироваться в системах сжигания газа, соответствующего ГОСТ 5542-2014 (природный газ), ГОСТ 34858-2022 (сжиженный газ). Использование горелки для газов с другим компонентным составом требует предварительного согласования с производителем. При невыполнении этого условия гарантийные обязательства утрачивают силу.

Подробнее о газовой горелке RUF TRG Р

Газовая горелка оснащена вентилятором с электрическим двигателем 450 Вт для подачи воздуха под давлением, получения однородной газовоздушной смеси, устойчивого горения на любой мощности.

Всеми функциями горелки управляет топочный автомат LМЕ22, который периодически перезапускается для самодиагностики системы. Отключение происходит после 24-часовой непрерывной эксплуатации, после чего автоматика возобновляет работу.

На панели размещены элементы управления и контроля за работой горелки: индикаторы питания, сбоев системы, кнопки включения/отключения, выбора режима управления (ручной/ автоматический), переключатель ступеней (малое/ большое пламя), перезагрузки. В ручном режиме не предусмотрен запуск по управляющему внешнему сигналу, в режиме «Авто» выполняется автоматическое управление процессами горения от термостатов или датчиков.

Функции безопасности:

• прерывание программы запуска и блокировка при регистрации постороннего света;

• блокировка при отсутствии сигнала давления воздуха в заданное время;

• защитное отключение при падении рабочего напряжения до < 175 В/ обесточивании;

• перезапуск при повышении напряжения до недопустимого значения;

• блокировка при отсутствии сигнала пламени в конце стадии безопасного розжига;

• остановка работы при срабатывании реле давления газа (мин./ макс.);

• блокировка при отказе пламени во время работы горелки;

• защита от обратной полярности (блокировка если перепутано подключение).

Отключение горелки (блокировка) приводит к немедленному (в течение < 1 сек.) обесточиванию выводов для газовых клапанов, электродвигателя и блока розжига. Одновременно включается сигнал аварии (красная лампа).

Условия эксплуатации

Двухступенчатая газовая горелка может размещаться в местах, где исключено обледенение, попадание на корпус солнечного света, атмосферных осадков. Не допускается присутствие в помещении котельной взрывоопасных веществ, летучих твёрдых частиц, скоплений пыли. Необходимо обеспечить достаточный приток свежего воздуха для эффективного и безопасного горения.

Применение

Газовая горелка RUF TRG 55 P рассчитана на использование в промышленных котлах отопления, нагрева воды, сушилках, печах и других генераторах тёплого воздуха.

Достоинства:

• широкий диапазон регулирования мощности;

• автоматизированное управление, высокий уровень безопасности;

• ровное, стабильное горение пламени на любой мощности;

• низкие выбросы загрязняющих веществ;

• режим модуляции мощности при дооснащении;

• продуманная эргономика, простота и удобство эксплуатации.

Комплект поставки

Горелки для котлов отопления RUF TRG Р укомплектованы газовой рампой, головой сгорания стандартной длины (удлиненный вариант – по запросу, опция), штекером для подключения к котлу, фланцем и изоляционной прокладкой. Для механической модуляции необходимо дополнить комплектацию регулятором мощности, датчиком температуры/ давления.
