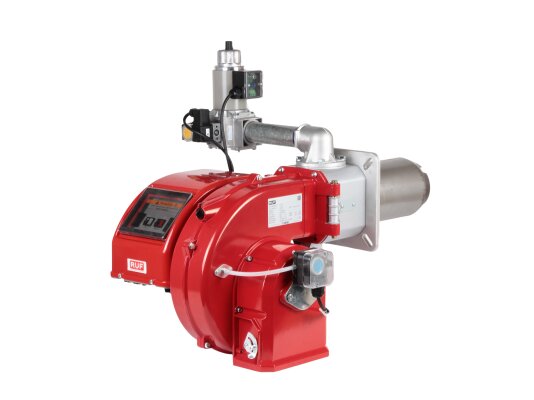

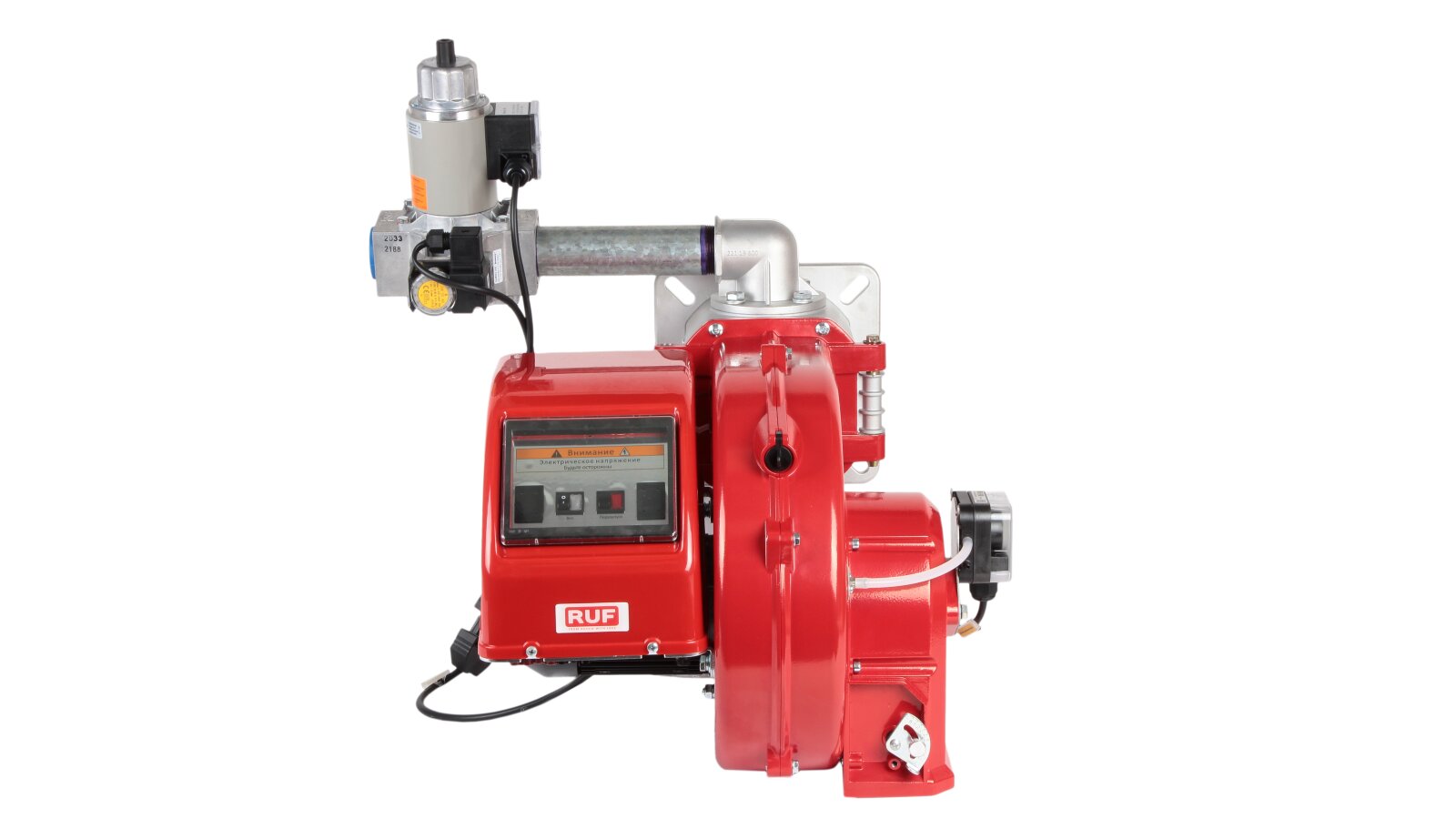

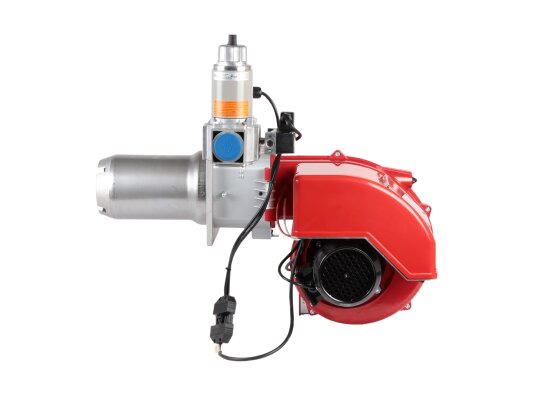

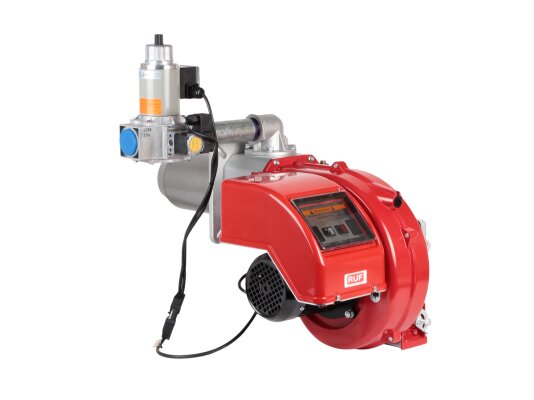

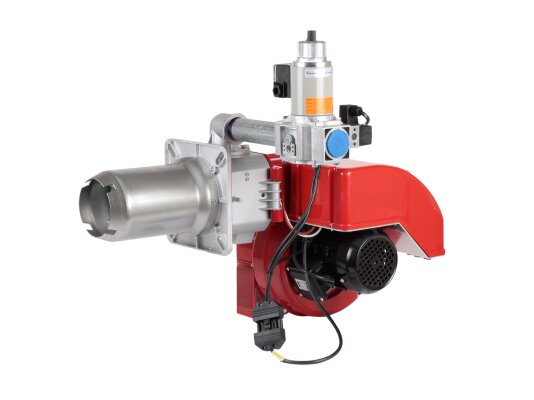

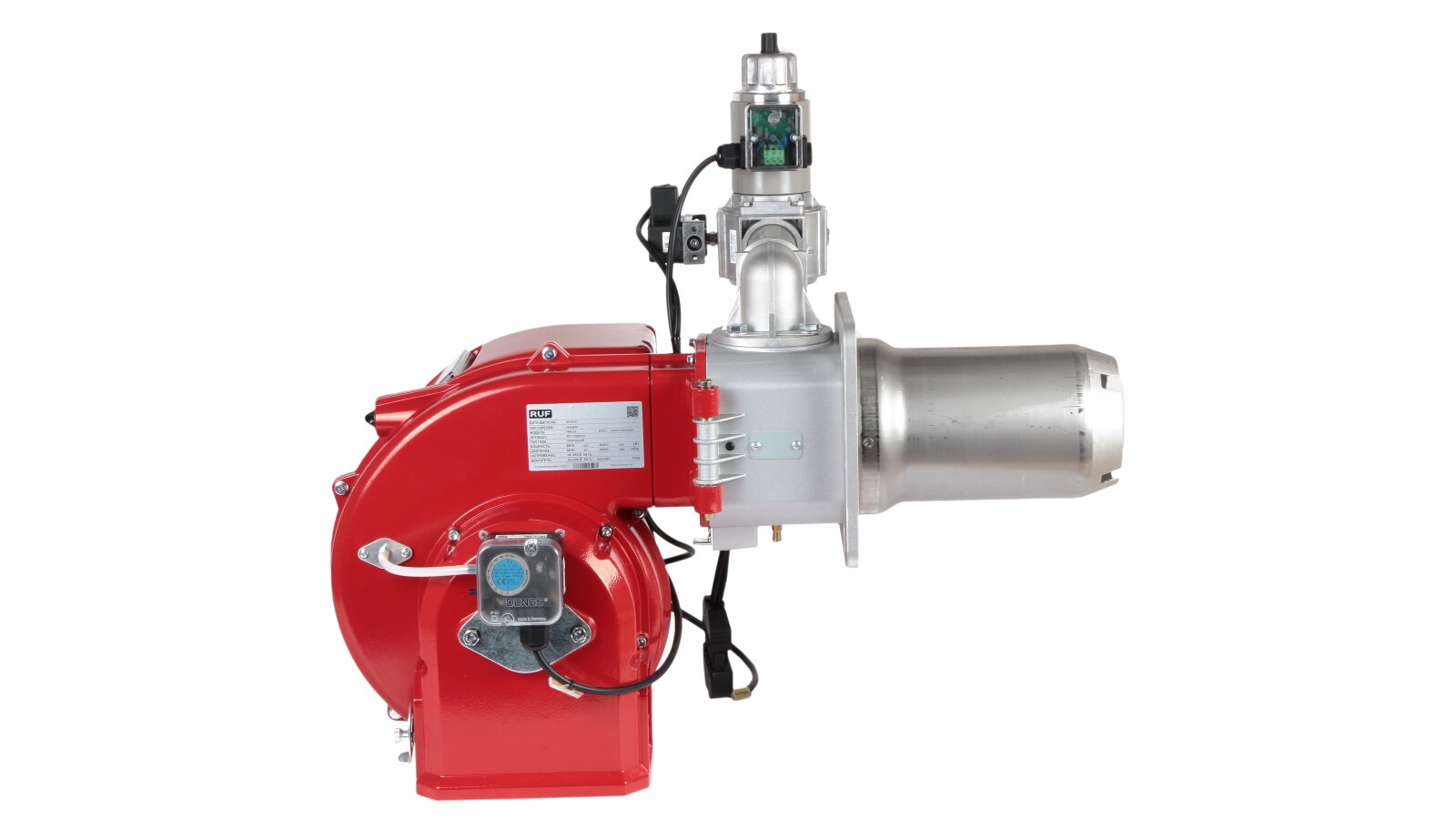

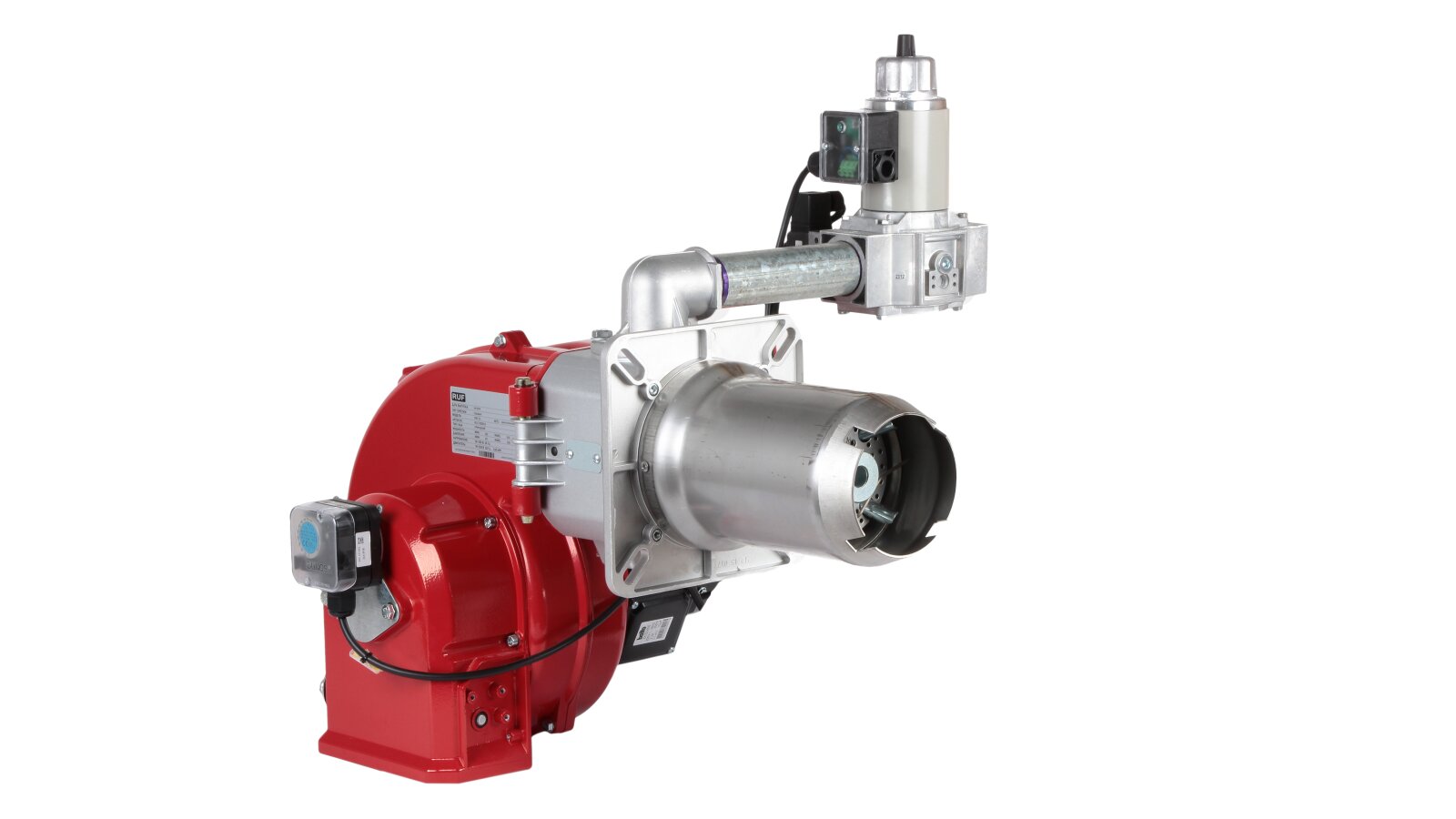

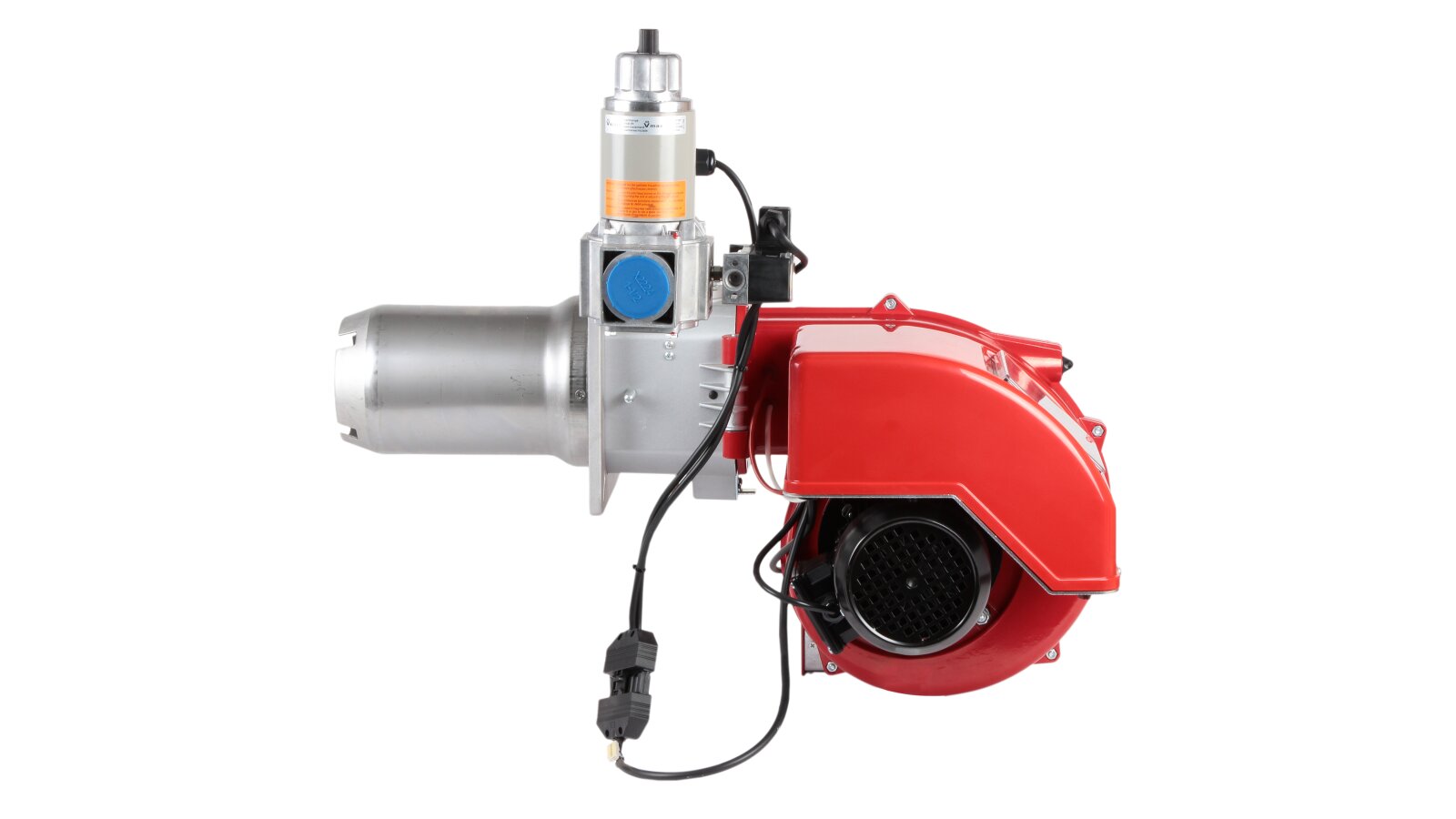

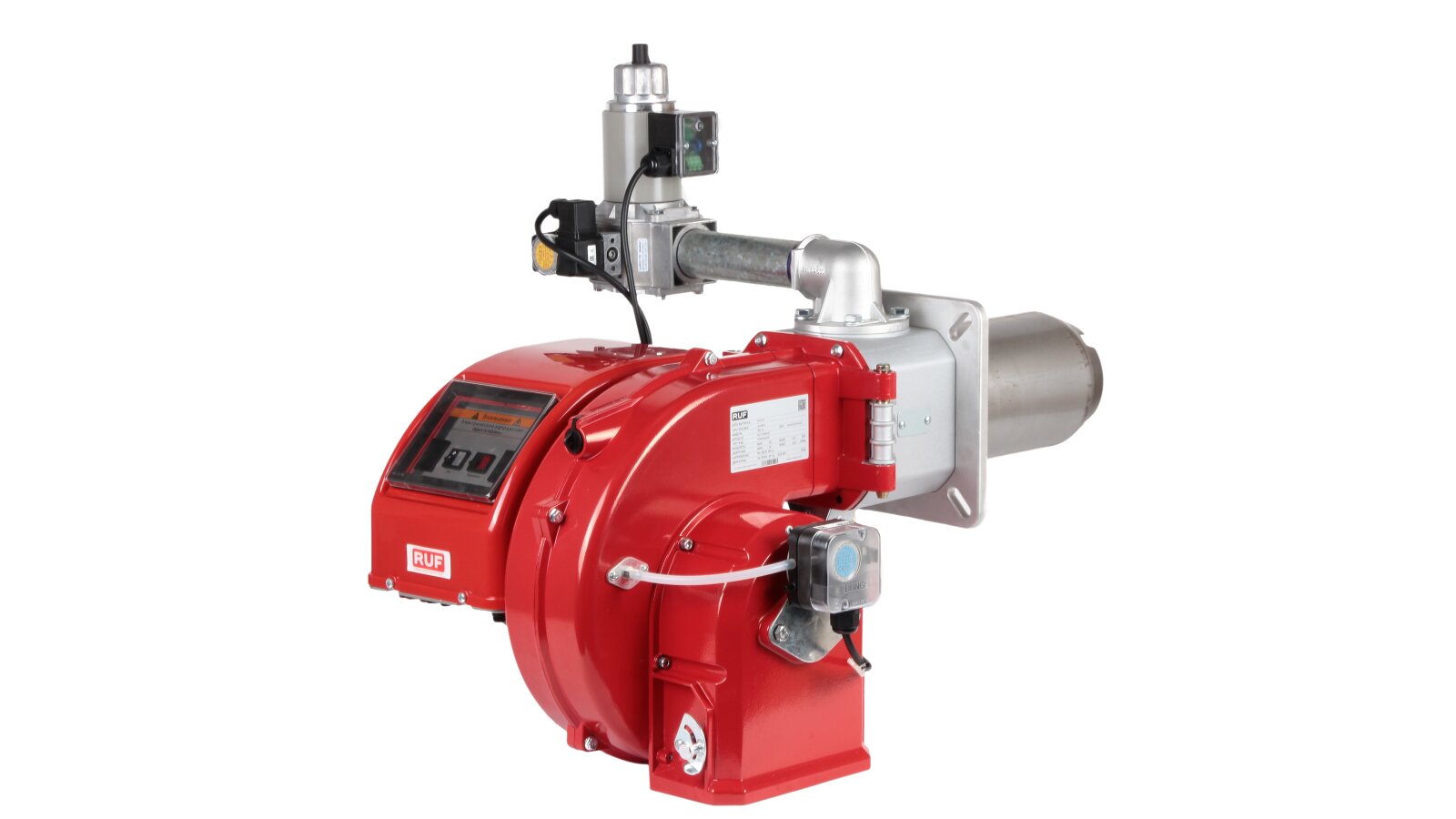

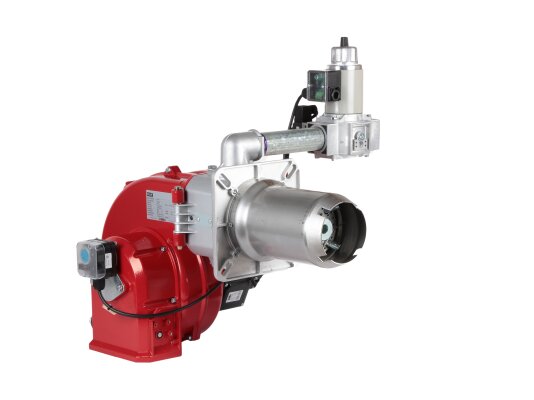

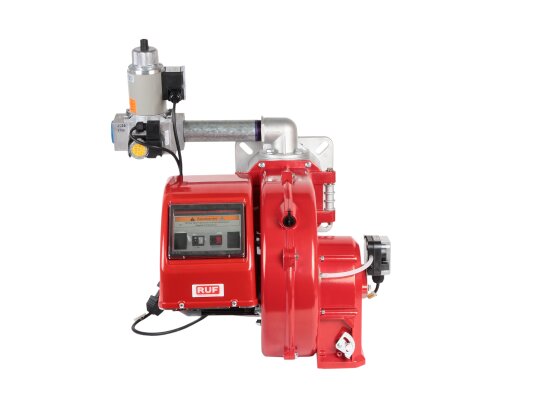

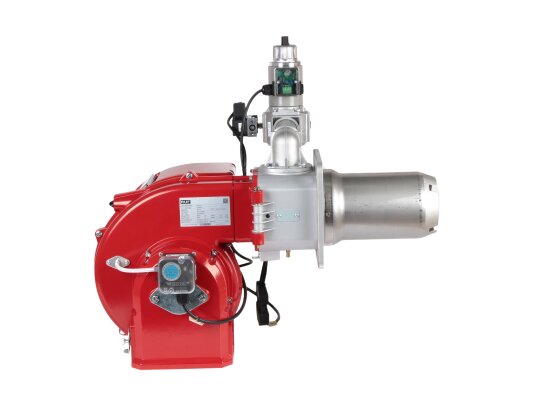

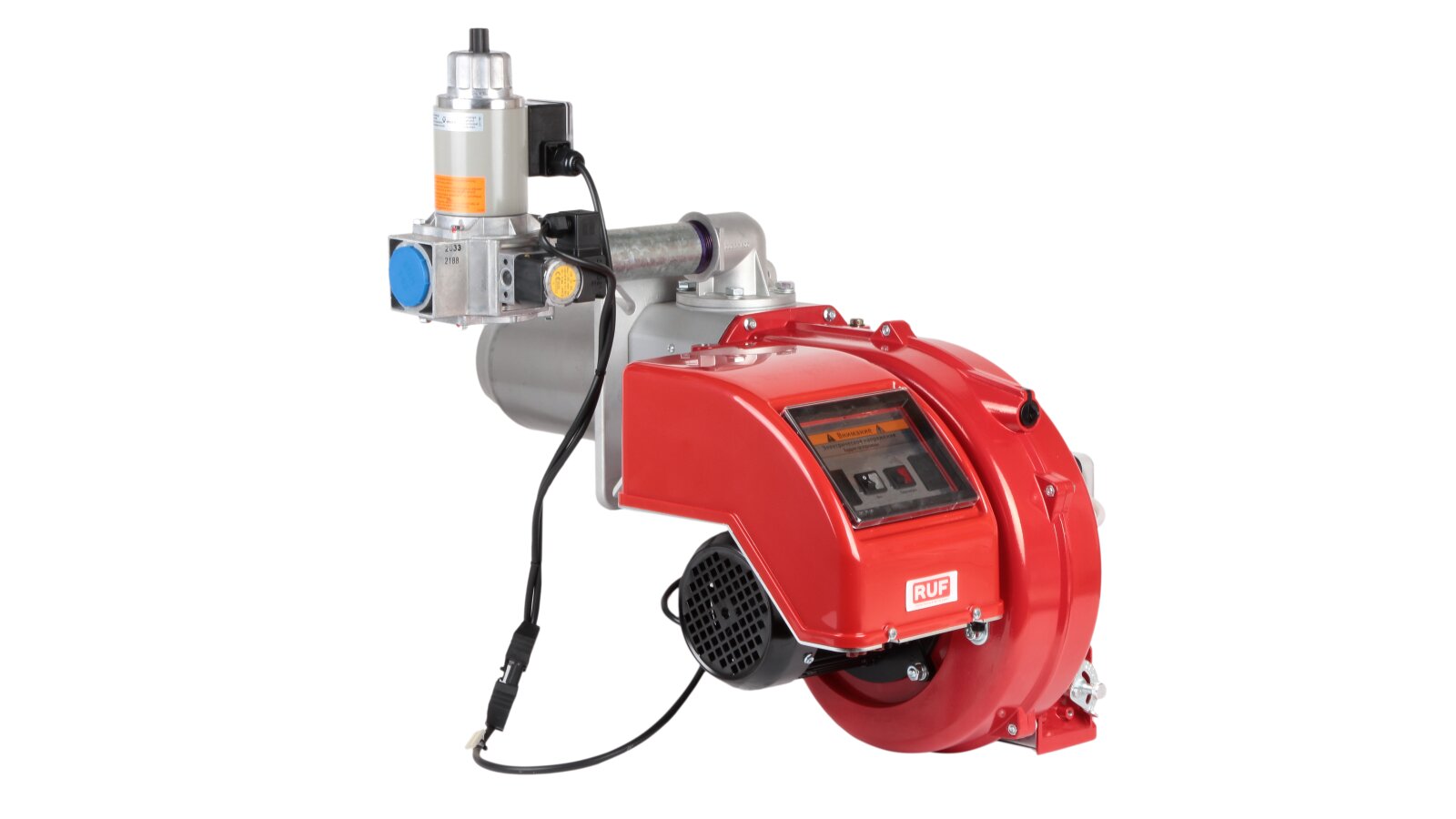

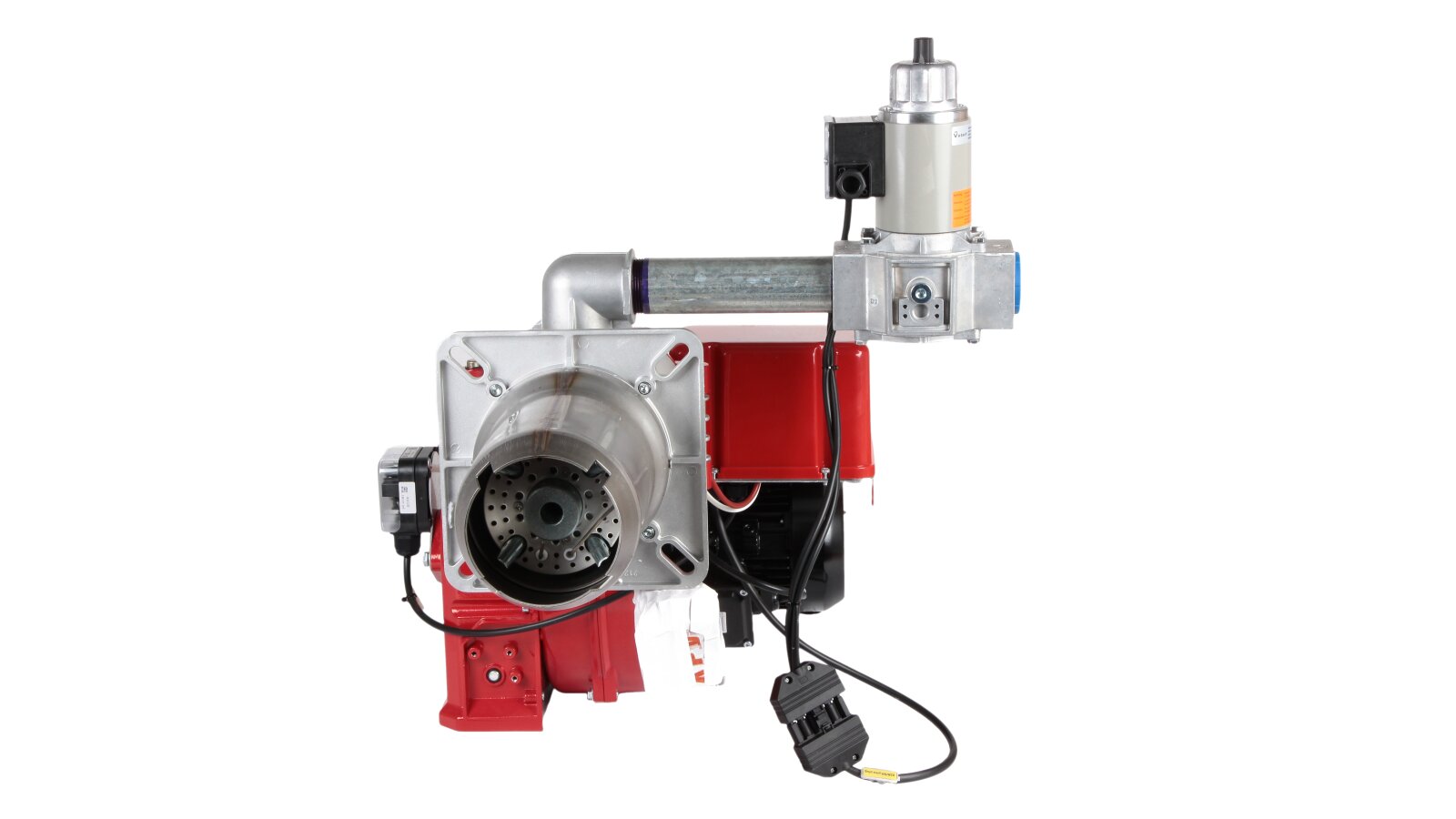

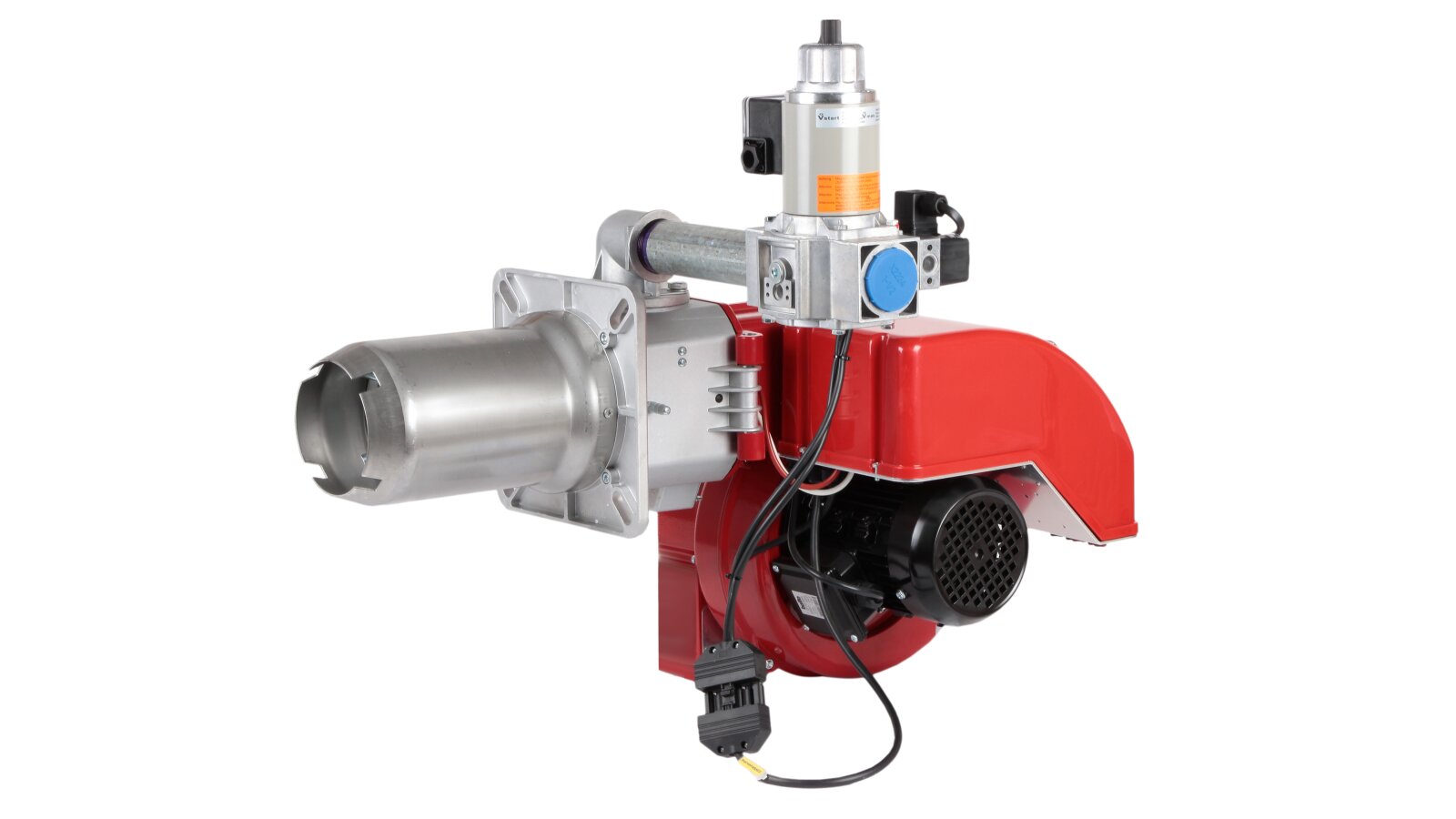

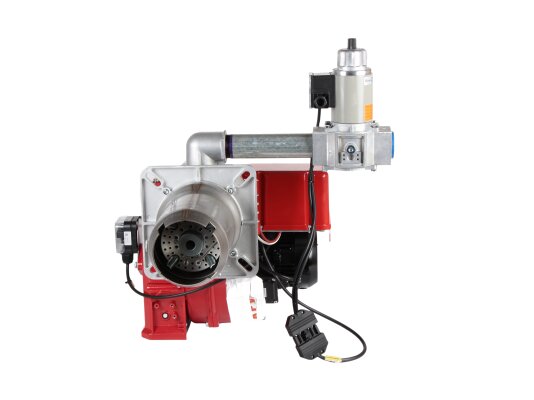

Газовая горелка RUF TRG 55

Газовая горелка RUF TRG 55, арт: RU17200010 сжигает газ с низким выходом оксидов азота в атмосферу. Предназначена для оснащения промышленных систем тепловой мощностью до 440 кВт. За счет автоматизации функций обеспечивает безопасное, стабильное горение и эффективную работу газового оборудования. Поставляется с газовой рампой.

Основные параметры и особенности:

• автоматизированная работа, интегрированный блок управления LМЕ;

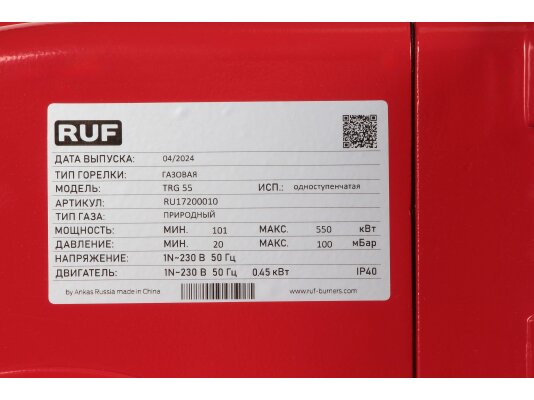

• одноступенчатое регулирование мощности в диапазоне: 101-550 кВт;

• низкие выбросы вредных веществ (< 80 мг/ квт·ч), 3 класс по EN 676;

• напряжение электропитания 220 В, -15%, +10%, частота 50 Гц;

• прерывистая работа, перезагрузка через 24 часа непрерывной эксплуатации;

• ионизационный метод контроля пламени;

• быстрое реагирование на неполадки (< 1 сек.);

• пылевлагозащита корпуса класса IP 40;

• штекерные соединения с защитой от ошибочного подключения;

• защита от низкого сетевого напряжения (< 175 В), безопасное выключение;

• допустимые эксплуатационные температуры:: 0...+40 °С.

Применяемое топливо

Газовая горелка рассчитана на сжигание природного газа, отвечающего требованиям ГОСТ 5542-2014 и сжиженного углеводородного газа согласно ГОСТ 34858-2022. Использование горелки для топлива с другим компонентным составом без согласования с производителем приводит к прекращению действия гарантии.

Основные элементы конструкции

Для эффективной и безопасной работы системы сжигания предусмотрены:

• вентилятор с электродвигателем для нагнетания воздуха и устойчивого горения;

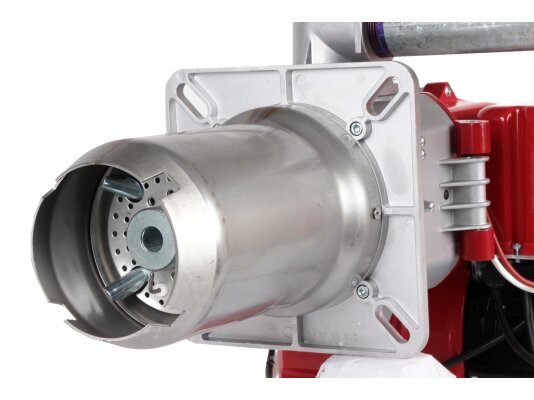

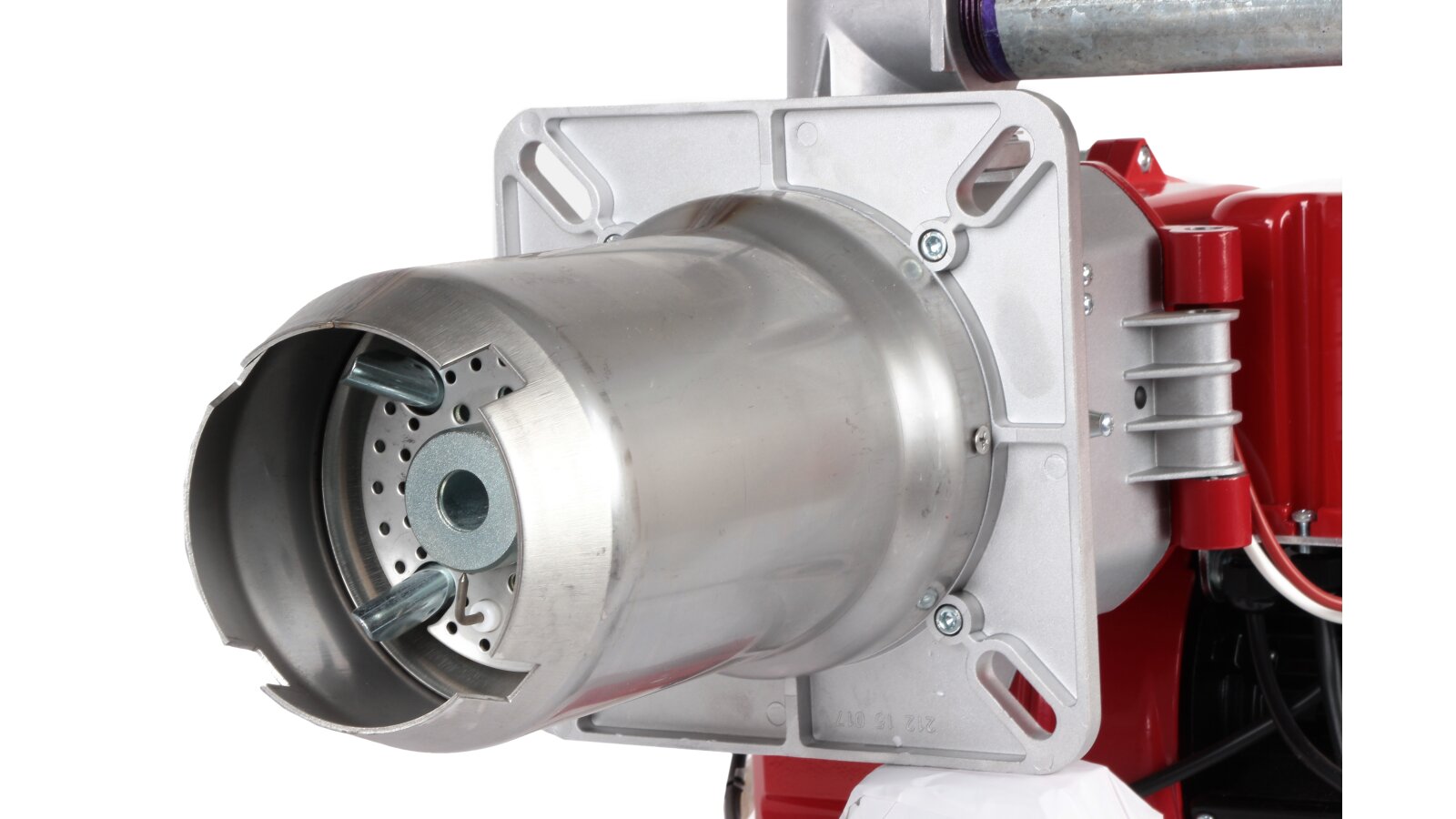

• стандартная голова сгорания, которую можно заменить на удлиненную (опция);

• воздушная заслонка, газовая дроссельная заслонка, сервопривод;

• топочный автомат LМЕ;

• электромагнитный запорный клапан;

• реле давления воздуха;

• реле минимального и максимального давления газа;

• трансформатор с поджигающим электродом;

• электрод ионизации;

• электрические компоненты.

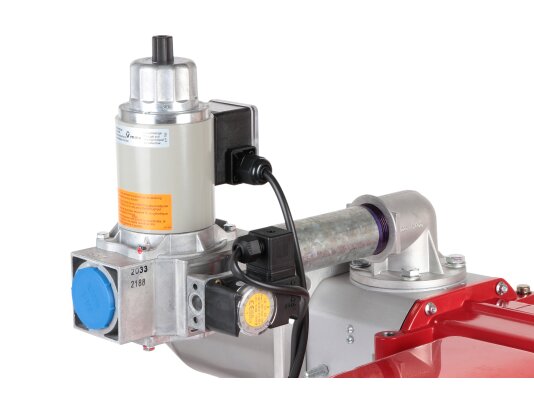

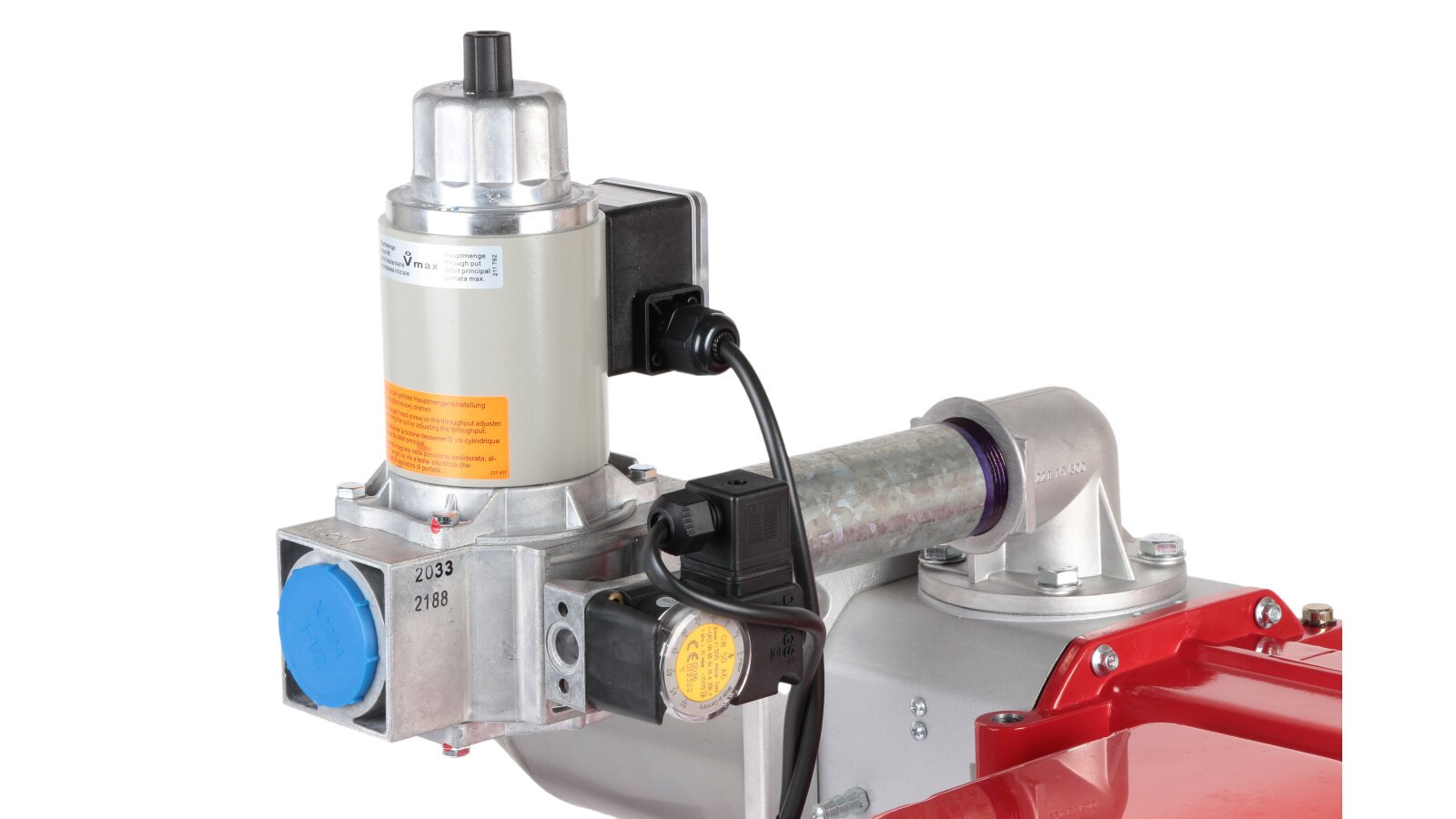

Газовая рампа входит в комплектацию. Перед ней требуется установка фильтра и ручного запорного газового крана.

Условия эксплуатации

Газовая горелка RUF TRG устанавливается в помещениях без скоплений пыли, агрессивных веществ, летучих твердых частиц, в месте, исключающем воздействие атмосферных осадков, прямых солнечных лучей, обледенение. Для безопасного и эффективного горения необходимо обеспечить достаточный приток свежего воздуха.

Безопасная эксплуатация горелки обеспечена за счет:

• точного автоматизированного управления всеми процессами;

• прерывания программы запуска с дальнейшей блокировкой при постороннем свете;

• блокировки при отсутствии/ угасании пламени при розжиге/ в ходе работы горелки;

• защитного отключения при недостаточном напряжении или обесточивании;

• блокировки при отсутствии сигнала давления воздуха по окончании тестирования;

• остановки работы при срабатывании реле контроля давления газа (мин./ макс.);

• мгновенного срабатывания э/м клапана при неисправностях;

• ежесуточной перезагрузки системы для самодиагностики компонентов безопасности.

В режиме блокировки загорается красная сигнальная лампа.

Применение

Газовая горелка RUF TRG рассчитана на применение в промышленных котлах отопления, подогрева воды, печах, сушилках и других теплогенераторах.

Достоинства:

• широкий диапазон регулирования мощности;

• автоматизация функций управления и контроля;

• сжигание газа с низким выходом оксидов азота, 3 класс;

• стабильное, ровное горение;

• высокий уровень безопасности, быстрое реагирование на сбои;

• удобство эксплуатации и технического обслуживания.

Горелки для котлов отопления RUF TRG укомплектованы газовой рампой, пламенной головой, штекером для подключения к котлу, монтажным фланцем с изоляционной прокладкой. Опция: удлиненная огневая голова.
