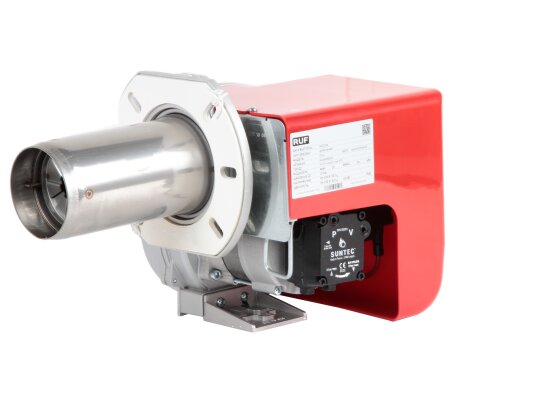

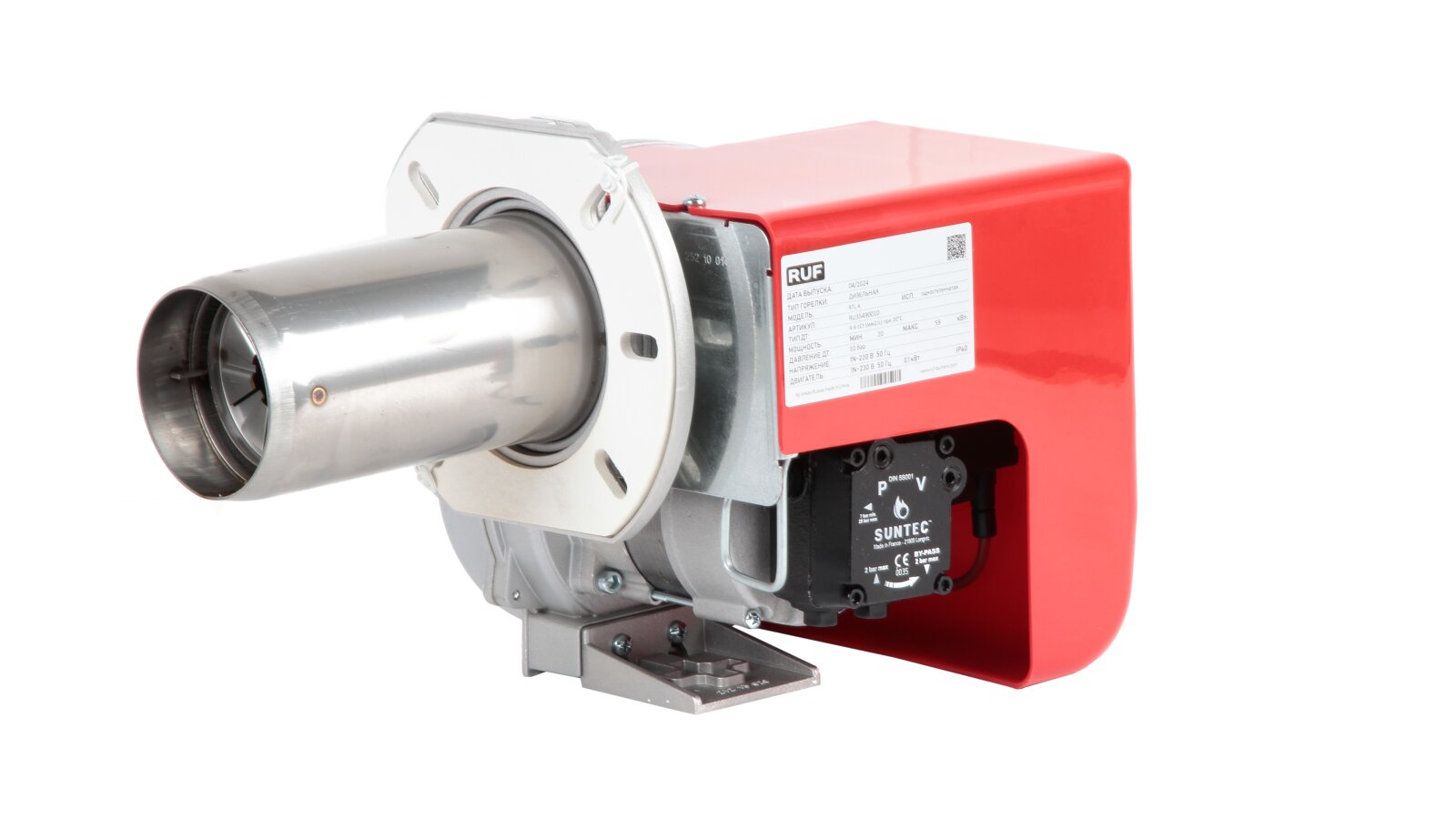

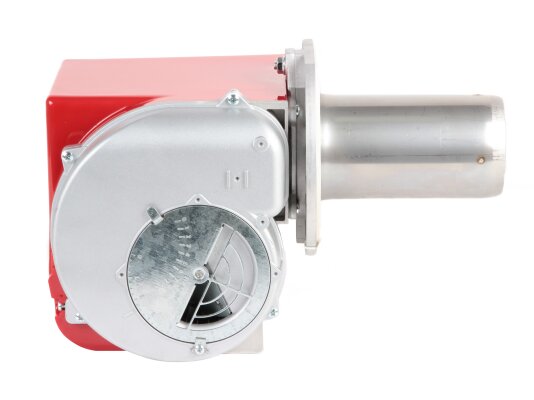

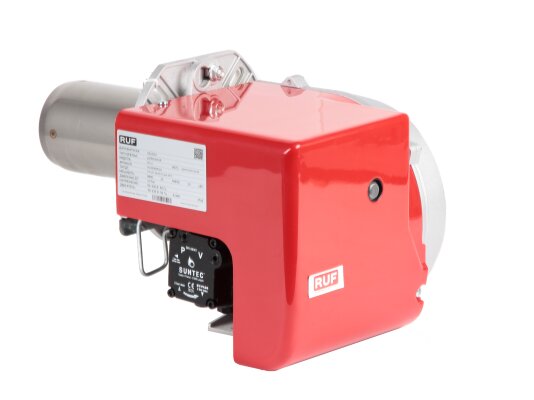

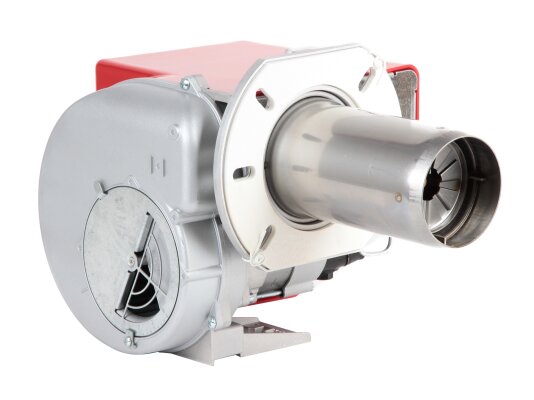

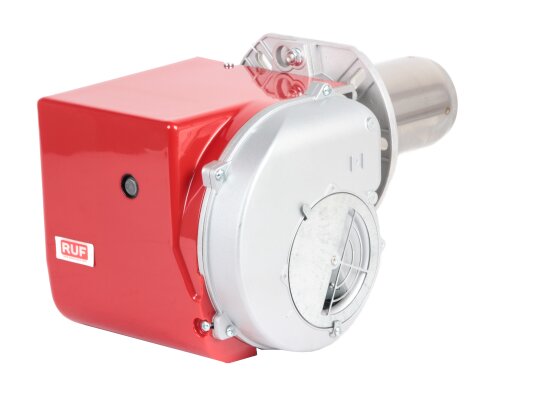

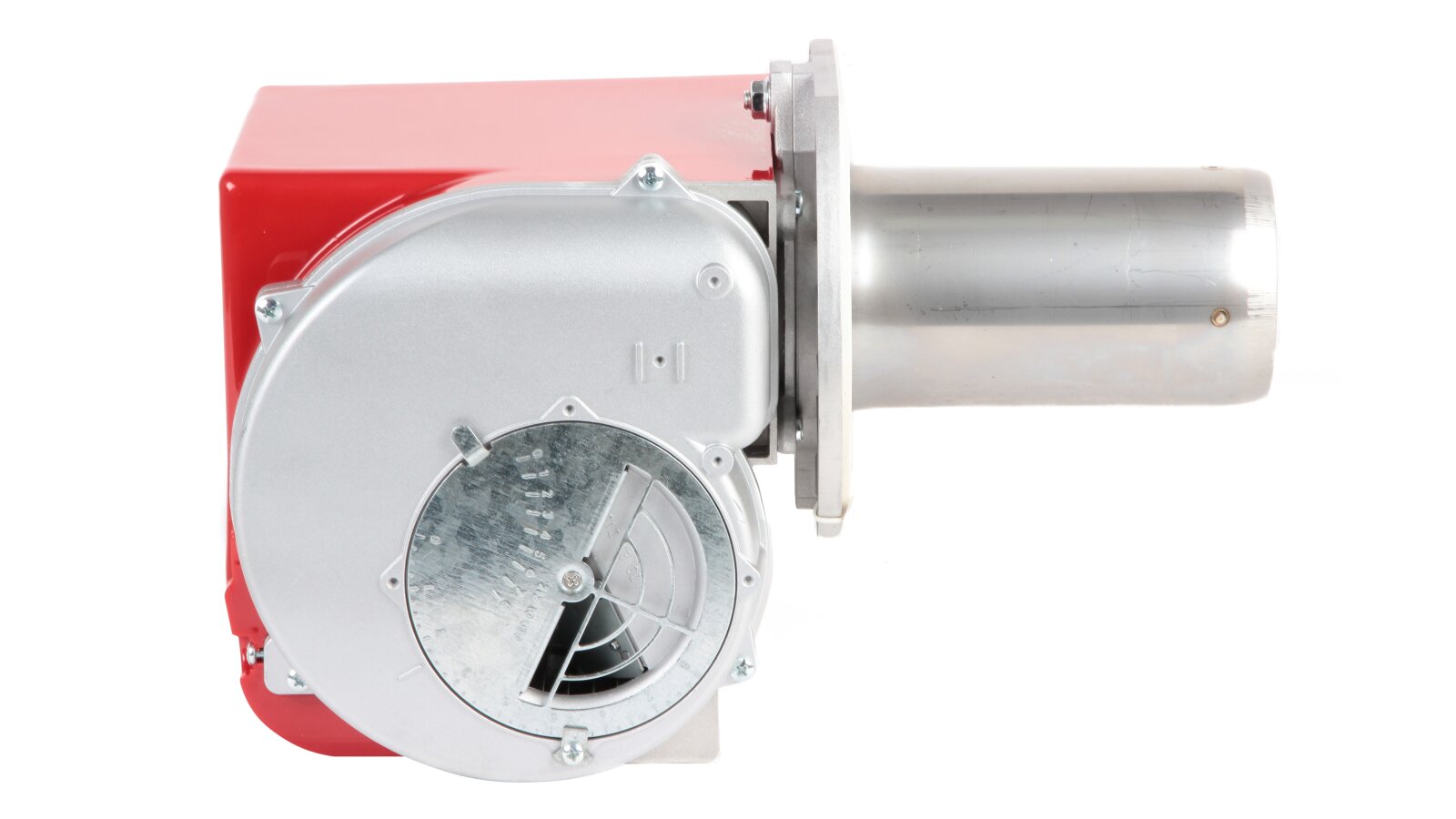

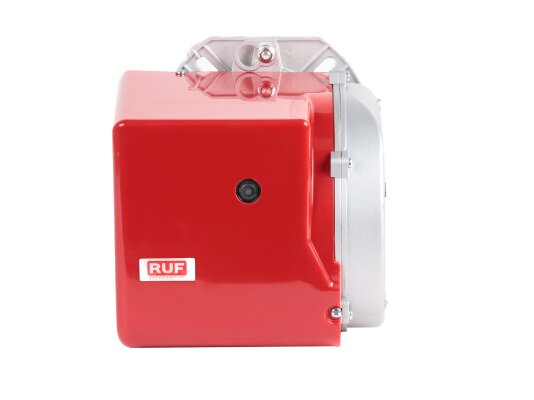

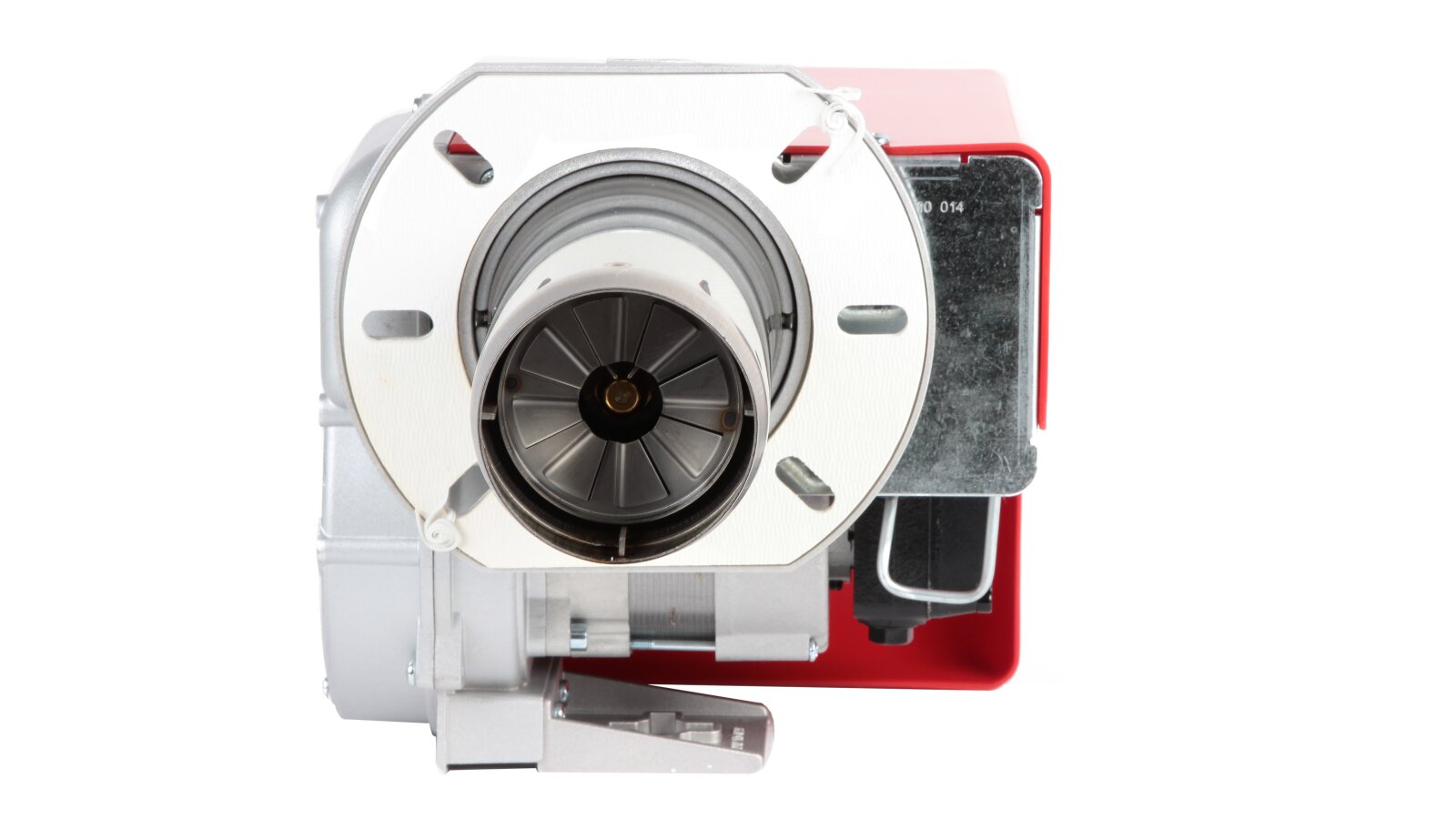

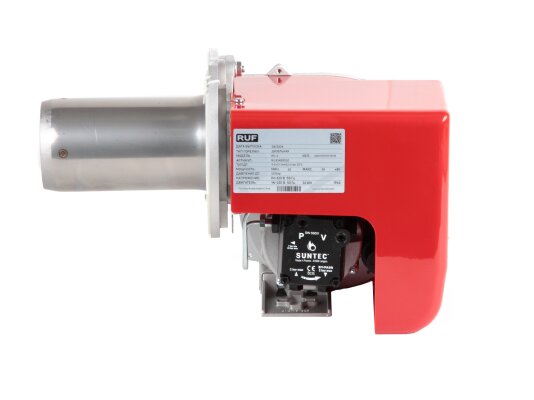

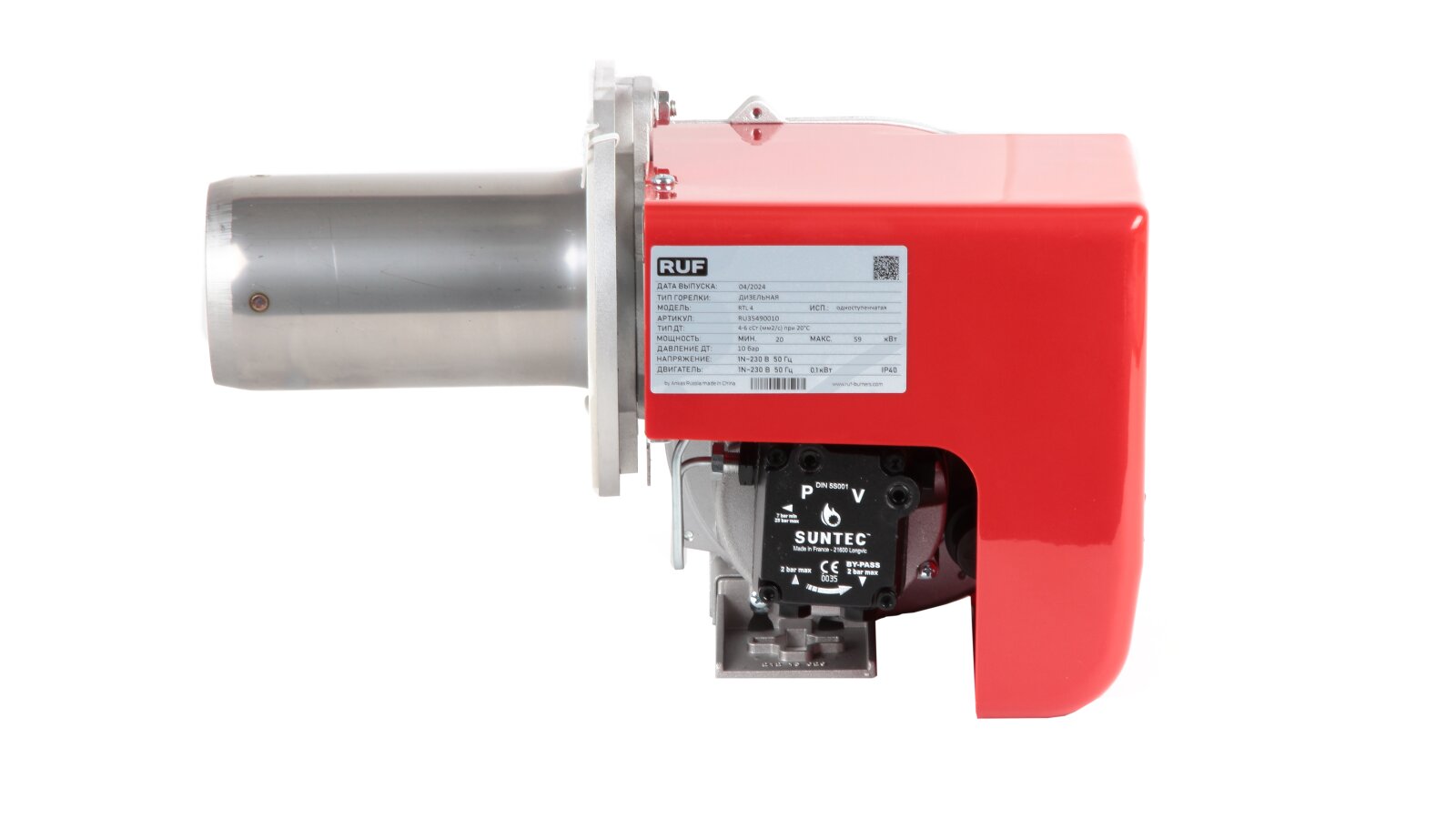

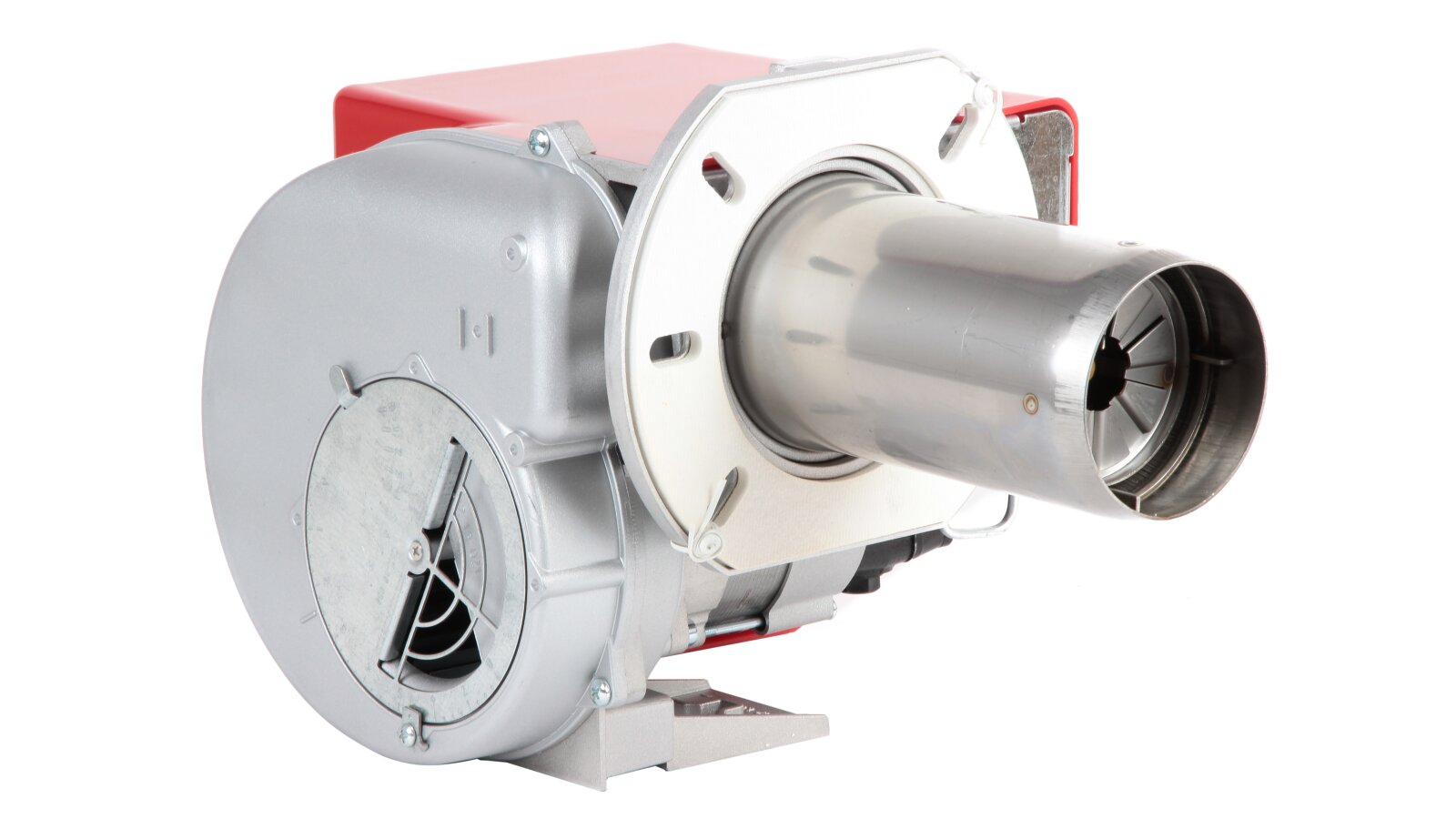

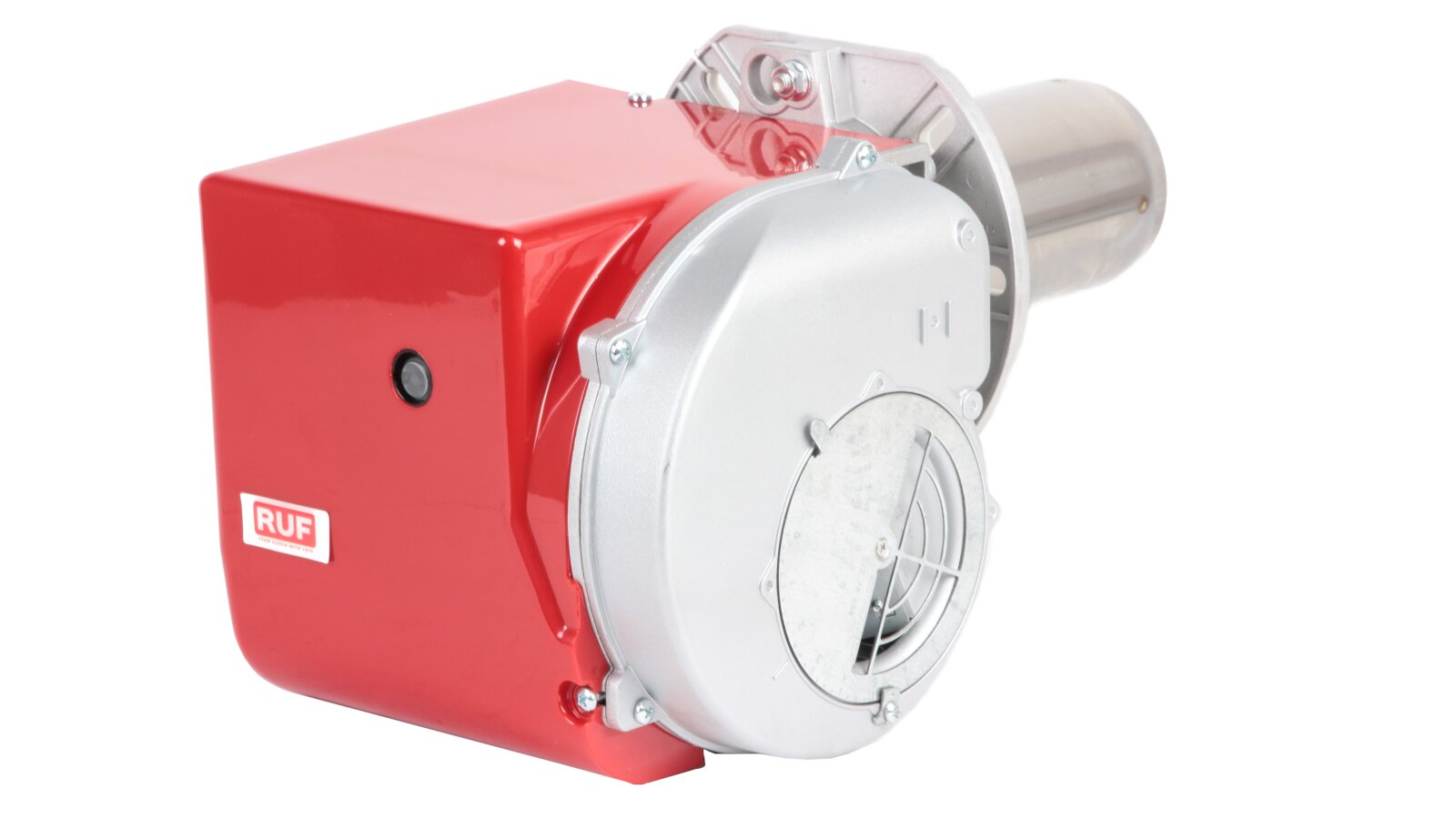

Дизельная горелка RUF RTL 4

Дизельная горелка RUF RTL 4, арт: RU35490010 работает под управлением блока автоматики, что обеспечивает эффективное и безопасное сжигание топлива. Оснащена электромагнитным клапаном, блокирующим поступление топлива на форсунку при сбоях. Соответствует 2 классу экологичности по европейским стандартам.

Топливо

Горелки для котлов отопления RUF RTL разработаны для сжигания дизельного топлива по ГОСТ 305-2013. При использовании горелки для топлива с другим компонентным составом, не предусмотренным нормативом, гарантия утрачивает силу.

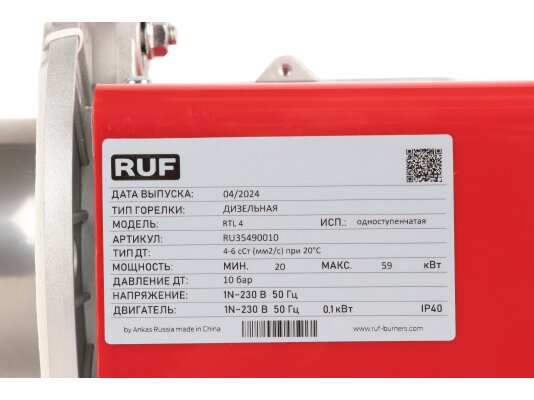

Основные параметры и особенности:

• одноступенчатый режим регулирования, диапазон тепловой мощности 20-59 кВт;

• 2 класс по объему выбросов вредных веществ по нормам ЕС;

• прерывистая работа, перезагрузка каждые 24 ч для проверки безопасности системы;

• контроль горения пламени с помощью фотодатчика;

• настройка давления топлива на форсунку: 12 бар;

• допустимая вязкость рабочей среды: 4-12 сСт;

• ручная регулировка расхода воздуха (изменение положения заслонки);

• защитное отключение при низком напряжении (< 165 В);

• автоматический перезапуск при восстановлении рабочего напряжения (175 В);

• мгновенная остановка поступления топлива при обнаружении сбоев;

• трехцветная индикация работы и отказов;

• возможность удаленного сброса режима блокировки;

• электрические соединения с защитой от ошибочного подключения;

• ограничение времени предварительного подогрева топлива (10 минут);

• несколько попыток запуска на стадии безопасного розжига (TSA);

• визуальная и интерфейсная диагностика;

• рабочие температуры (окружающий воздух): 0...+40 °C.

Устройство и комплектация

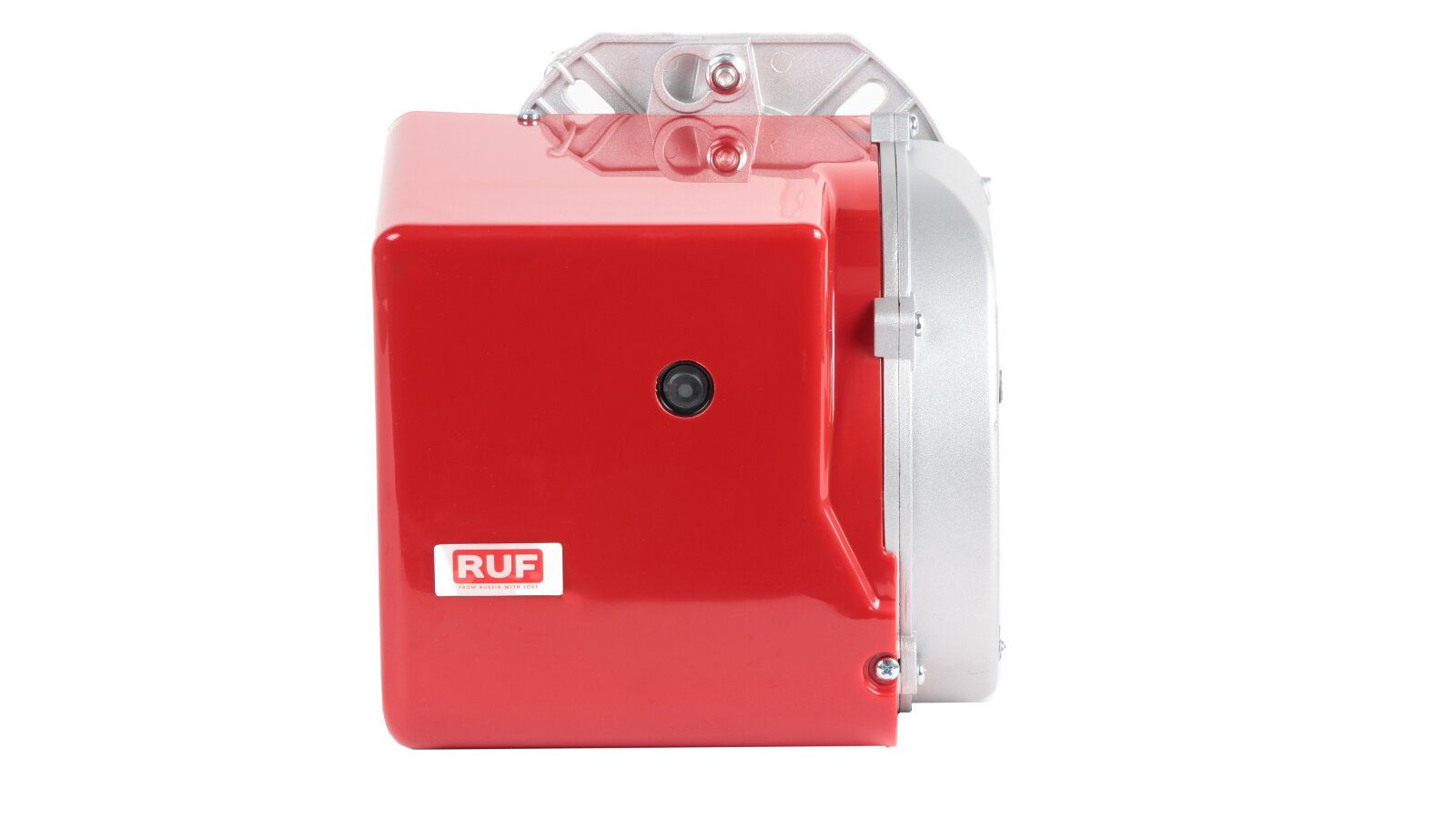

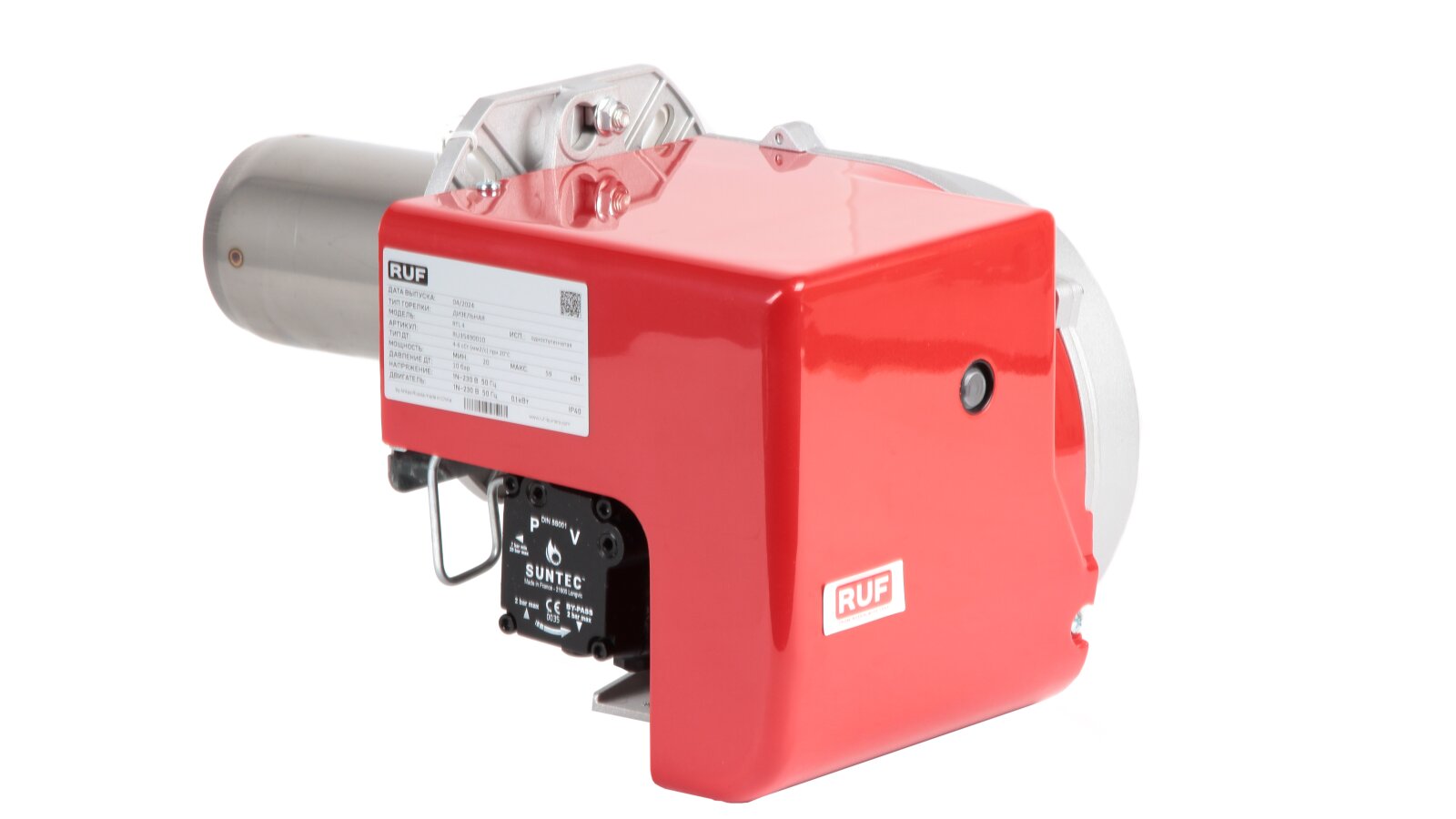

RUF RTL – жидкотопливная горелка с автоматизированным управлением и моноблочной конструкцией. Корпус защищен эргономичным кожухом, снижающим уровень шума.

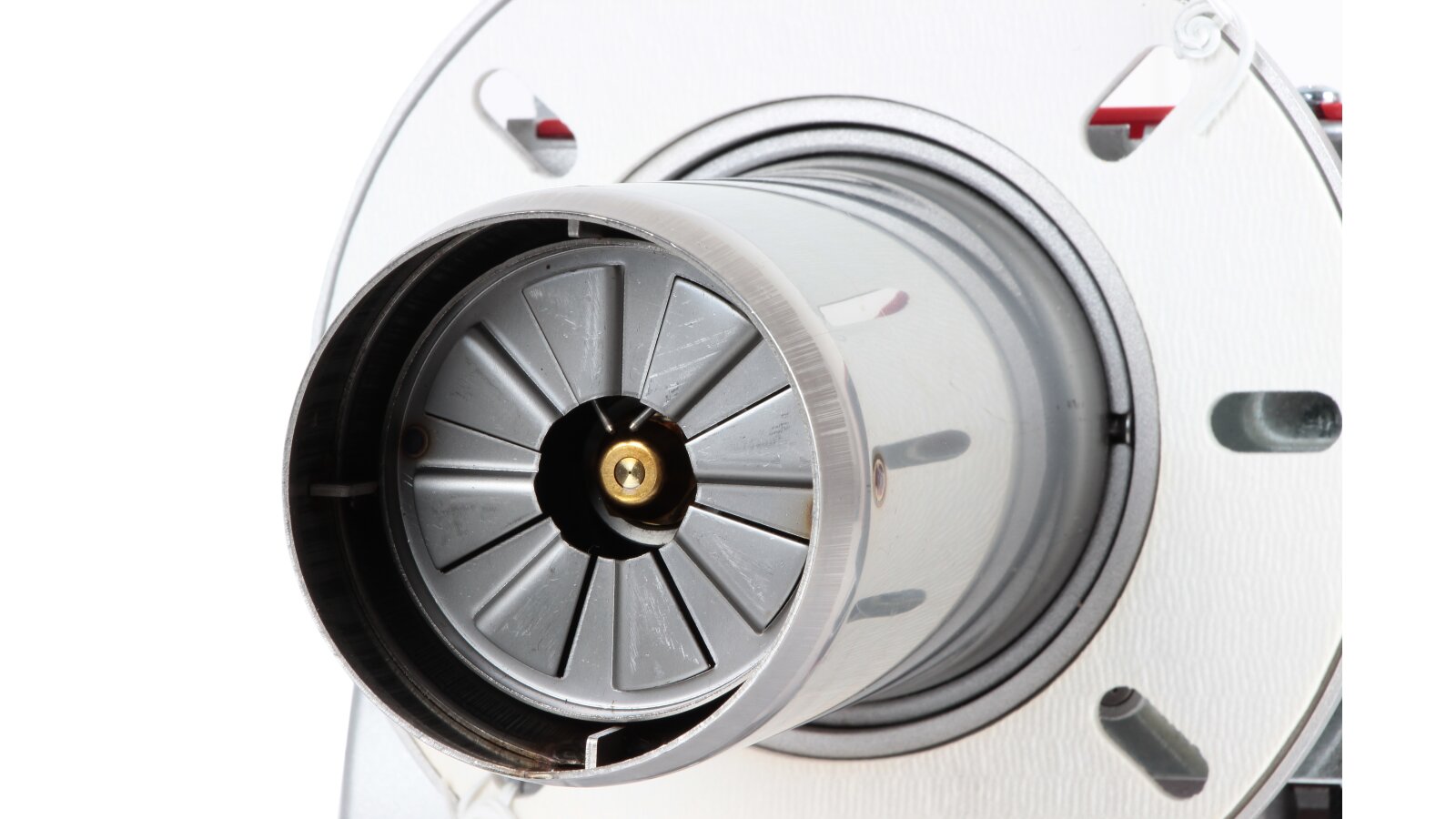

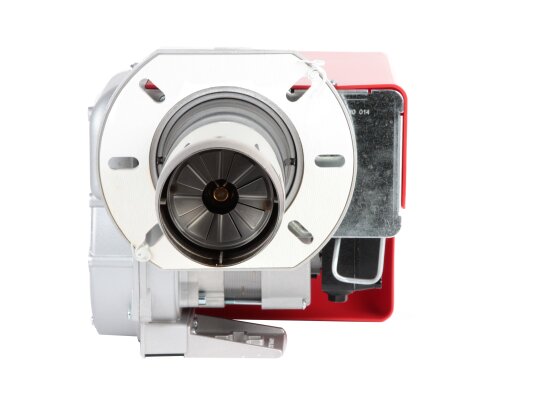

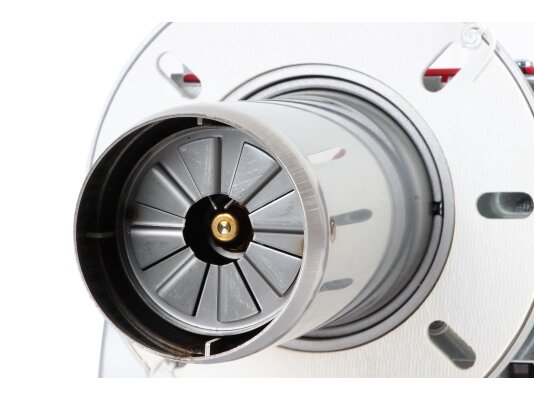

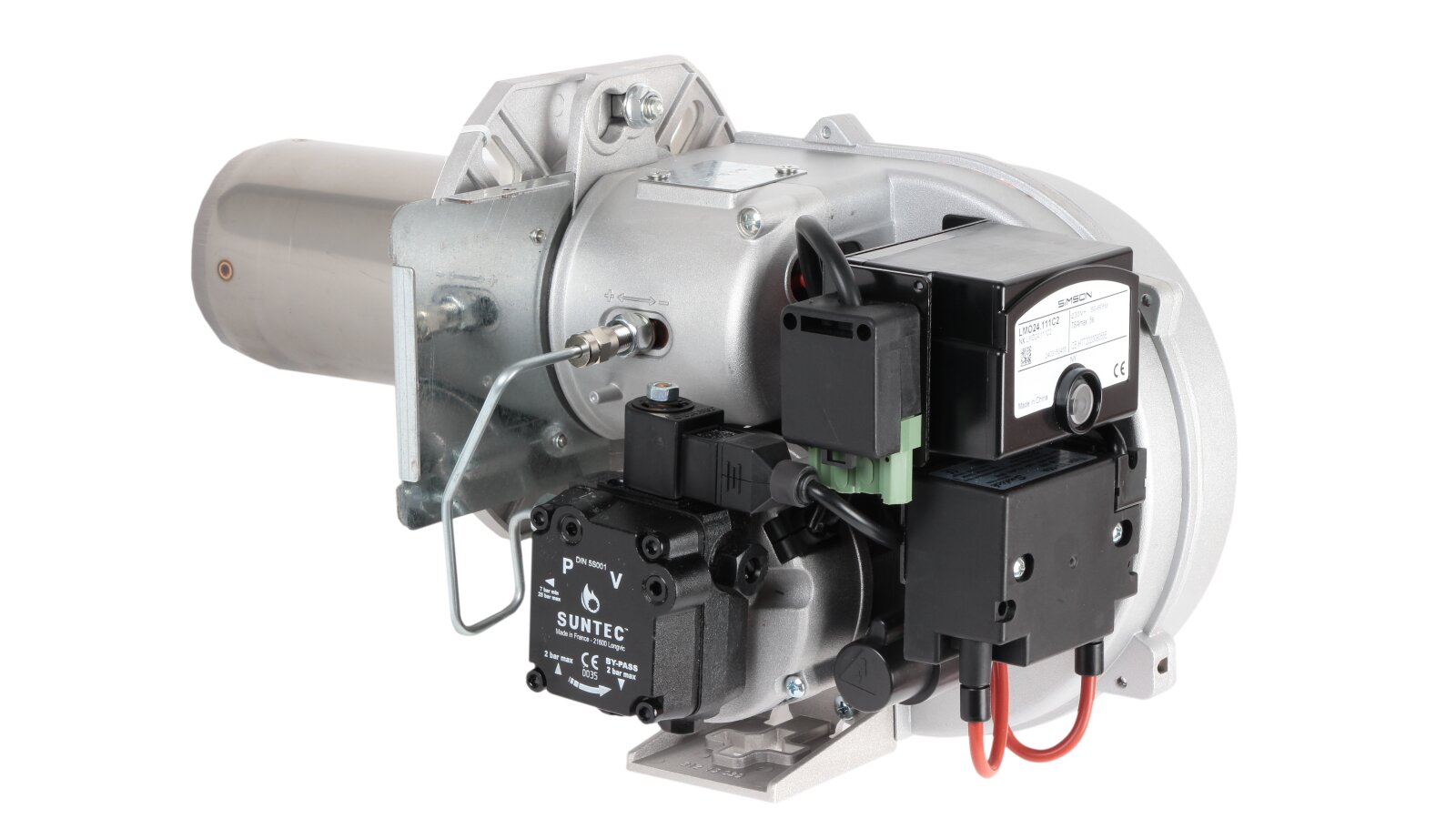

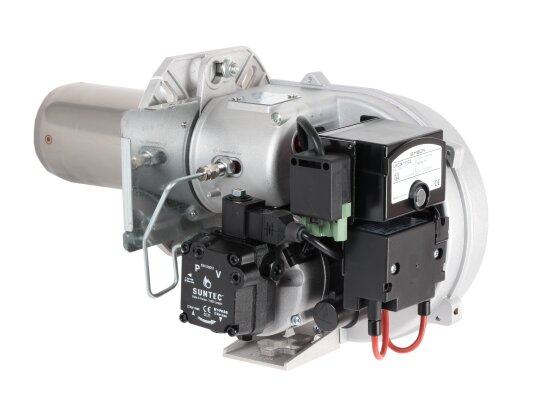

Основные комплектующие: блок управления LOA24, топливный насос Suntec, мотор мощностью 90 Вт, запальный блок, электрод розжига, вентилятор, фотоэлемент, пламенная голова стандартной длины (возможна замена на удлиненную, опция), воздушная заслонка, клеммная коробка. В линию подачи топлива встроен электромагнитный запорный клапан для безопасной эксплуатации горелки.

На лицевой панели размещена кнопка сброса блокировки, которая используется для ручного перезапуска системы и в качестве основного элемента визуальной диагностики. Горелку можно подключить к компьютеру, используя интерфейсный адаптер OCI400 и специализированную программу ACS400.

Требования к рабочему помещению

Горелка устанавливается в сухом и чистом месте, исключающем попадание на корпус солнечных лучей, атмосферных осадков и обледенение, наличие едких испарений и твердых летучих частиц. Необходимо обеспечить достаточную вентиляцию в помещении котельной.

Безопасная работа дизельной горелки обеспечена функциями:

• остановка программы запуска, блокировка при регистрации постороннего света;

• блокировка при необнаружении пламени в конце времени безопасного розжига;

• срабатывание блокировки после трех попыток запуска при потере сигнала пламени;

• мгновенное обесточивание топливных клапанов, мотора, блока зажигания при сбоях;

• перезапуск при отказе питания либо снижении рабочего напряжения до < 165 В;

• блокировка в случае незамыкания контакта после 10 мин. работы подогревателя.

Блокировку можно снять через 60-90 сек.

Применение

Дизельная горелка RUF RTL 4 подходит для котлов и теплогенераторов мощностью до 47,2 кВт. Используется в системах отопления, подогрева воды и другом оборудовании промышленного назначения.

Достоинства:

• эффективное и безопасное горение;

• полностью автоматизированное управление;

• 2 класс экологичности по европейским стандартам;

• ровное, стабильное пламя;

• защита от недостаточного напряжения;

• мгновенное перекрытие топливной линии при сбоях;

• экономичное потребление электроэнергии;

• цветные индикаторы с кодами для визуальной диагностики;

• возможность подключения к компьютеру для интерфейсной диагностики.

Жидкотопливные горелки RUF RTL укомплектованы топливным фильтром, стандартной головкой сгорания, форсункой, штекером, топливными шлангами, крепежным фланцем с изоляционной прокладкой. Опционально доступна удлиненная пламенная голова.
