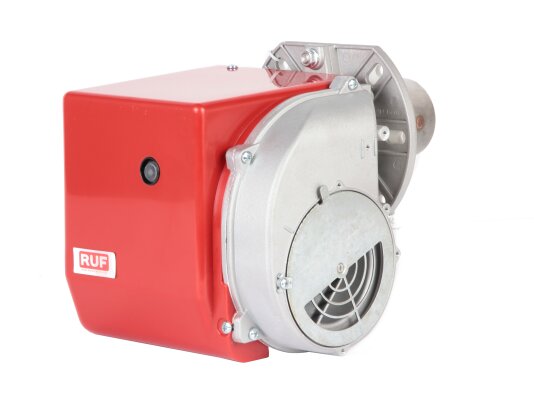

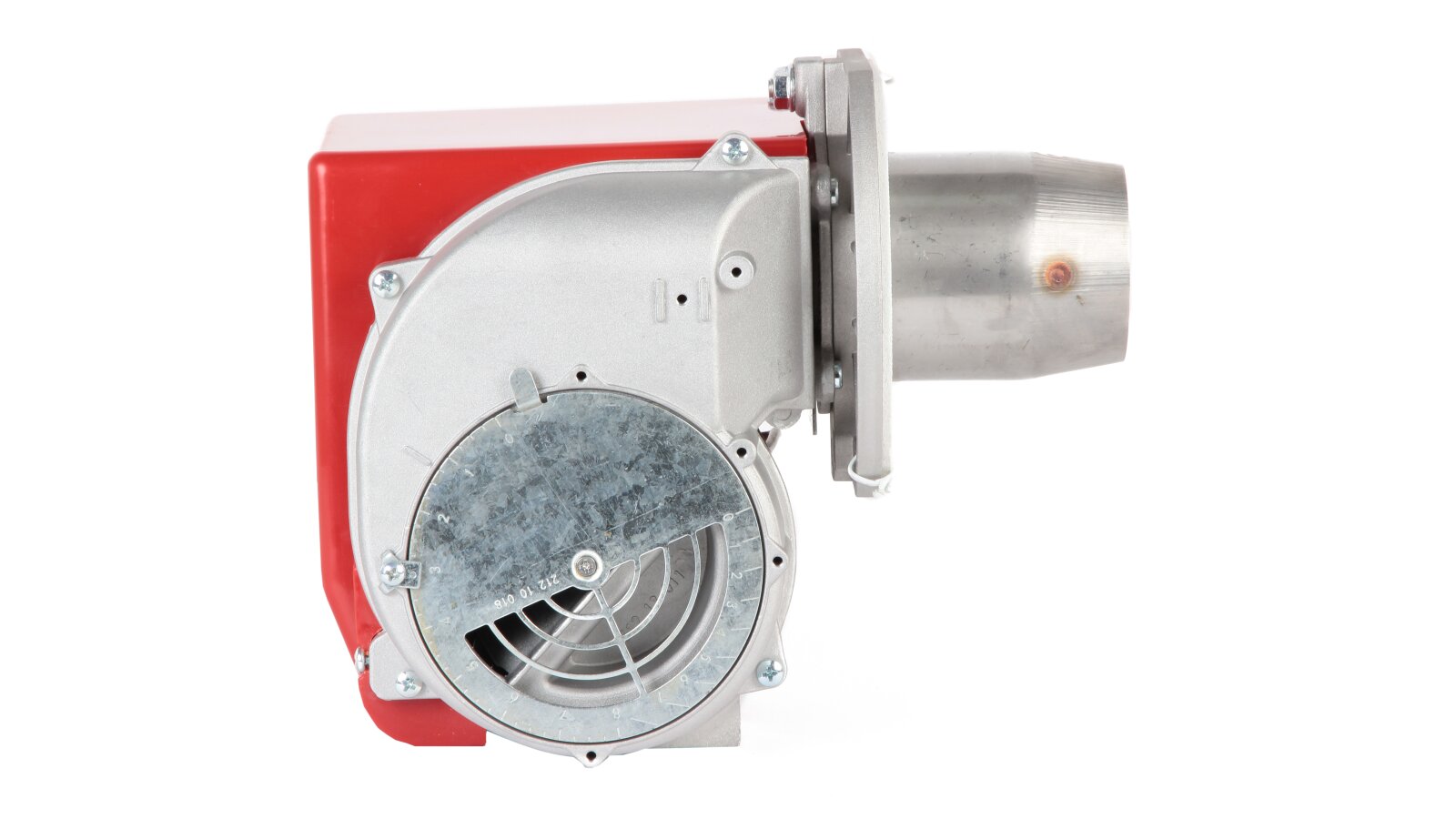

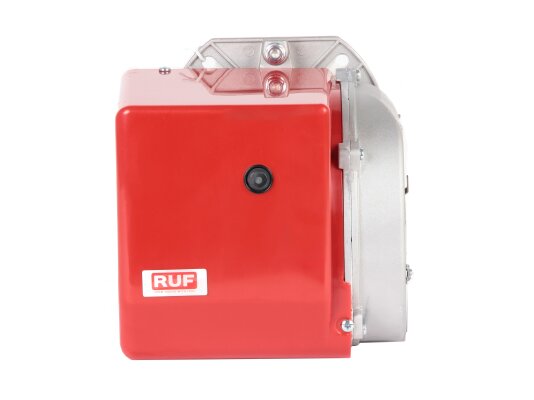

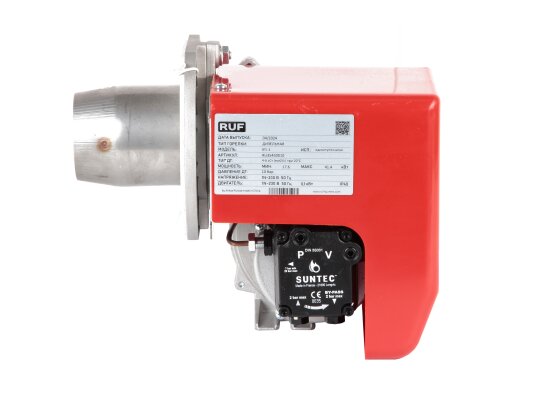

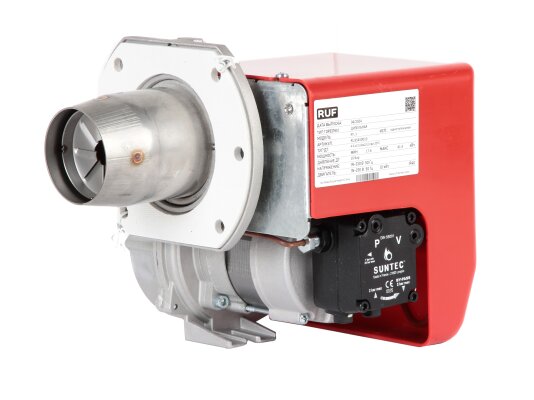

Дизельная горелка RUF RTL 3

Дизельная горелка RUF RTL 3, арт: RU35450010 функционирует в повторно-кратковременном режиме. Все этапы работы, от подготовки запуска до отключения контролируются блоком автоматики. По уровню вредных выбросов горелка соответствует 2 классу.

Рабочие характеристики и особенности:

• одноступенчатое регулирование мощности, диапазон: 17,1-41,4 кВт;

• работа в прерывистом режиме, управляемая перезагрузка каждые 24 ч;

• отслеживание сигнала пламени фотодатчиком;

• 2 класс выбросов вредных веществ в атмосферу по европейским нормам;

• давление топлива (заводская настройка): 12 бар;

• автоматический режим работы, интегрированный блок управления LOA24;

• регулировка подачи воздуха на горение вручную (изменение положения воздушной заслонки);

• защита от низкого напряжения: отключение при напряжении < 165 В с последующим запуском при восстановлении параметров (> 175 В);

• мгновенное отключение выводов на топливные клапаны, мотор, трансформатор при блокировке горелки;

• наблюдение за работой горелки через цветные индикаторы с кодами;

• возможность дистанционного сброса блокировки;

• попытки перезапуска на фазе безопасного розжига;

• диапазон рабочих температур: 0...+40 °C.

Устройство и комплект поставки

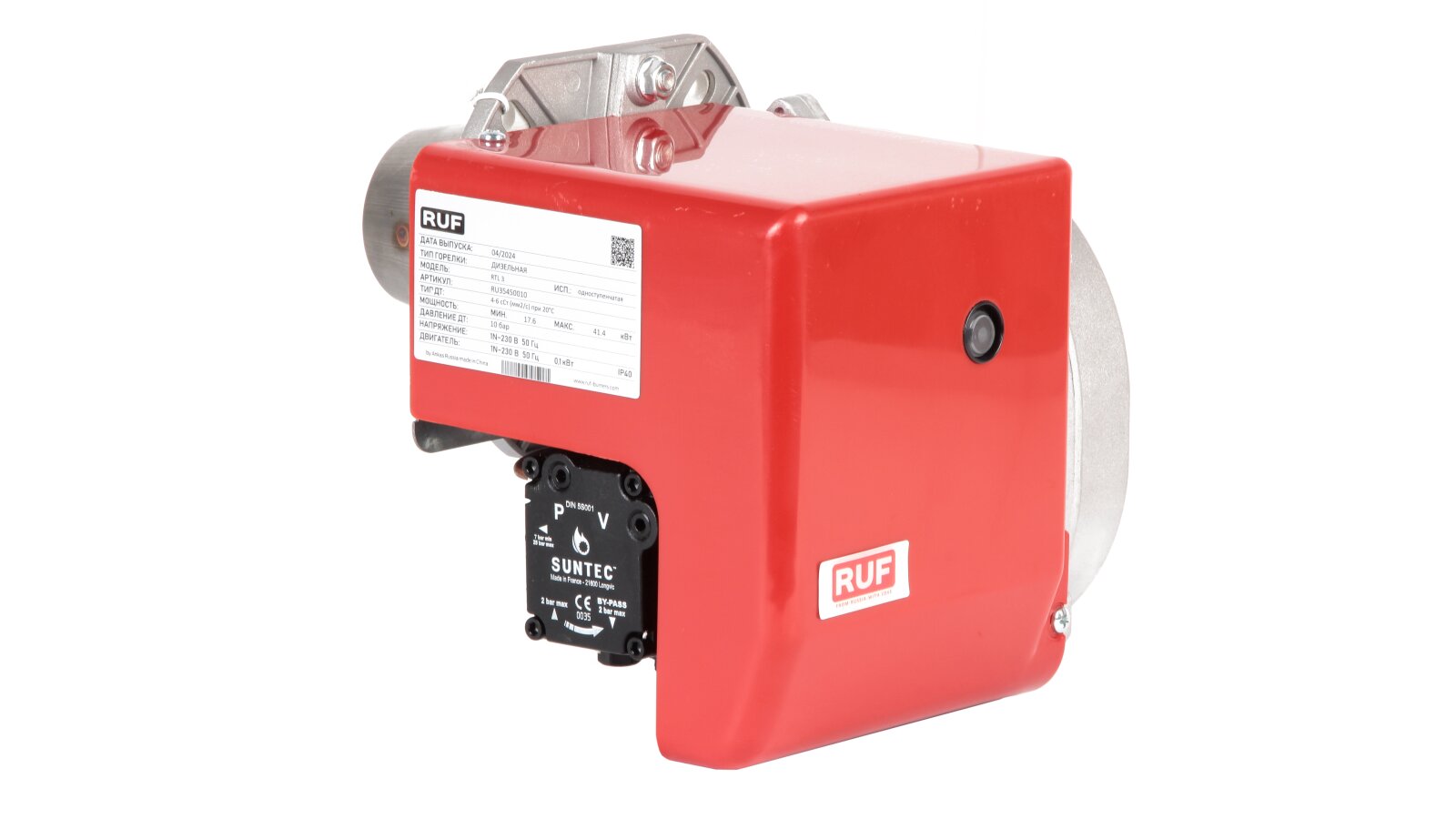

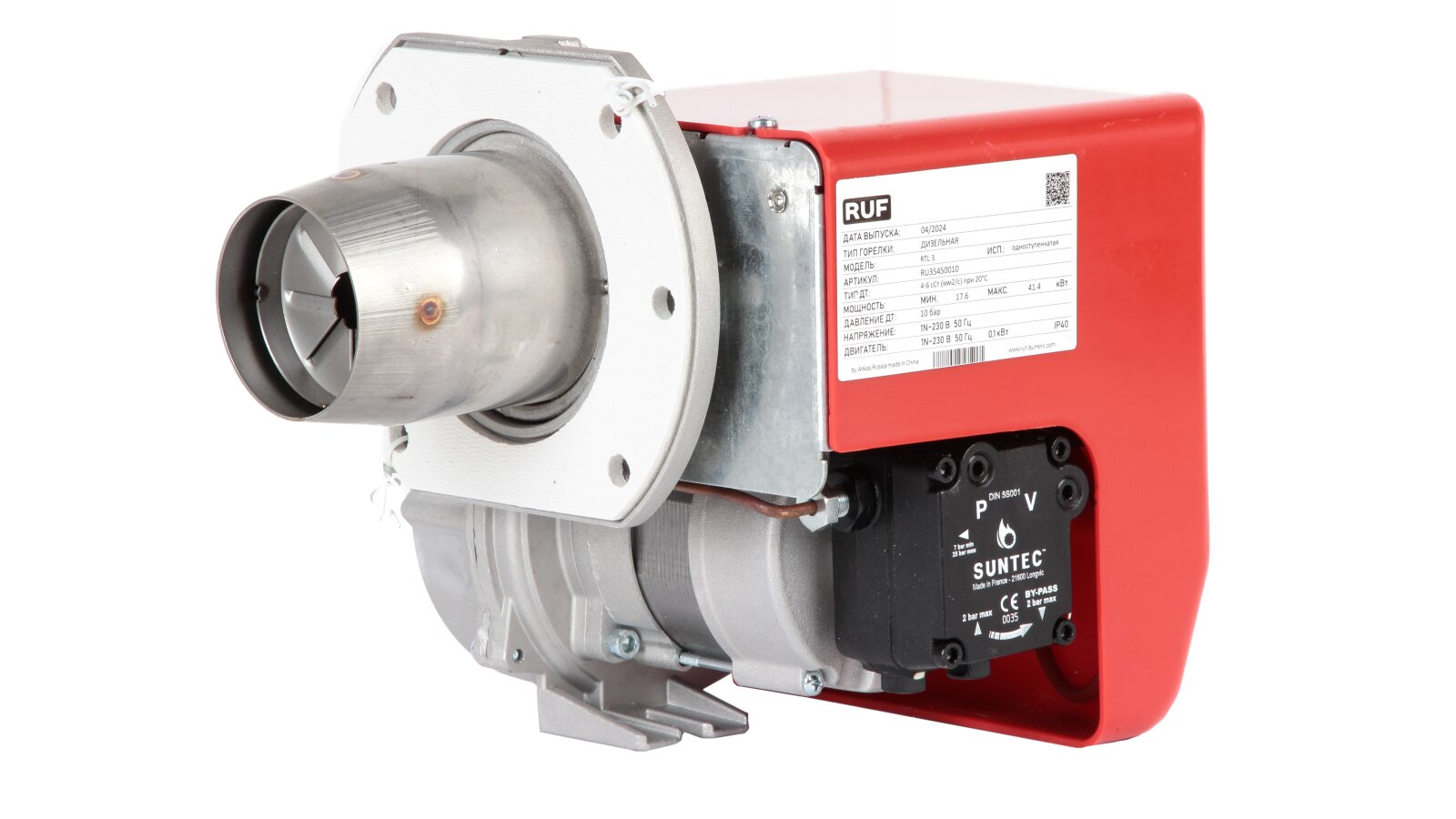

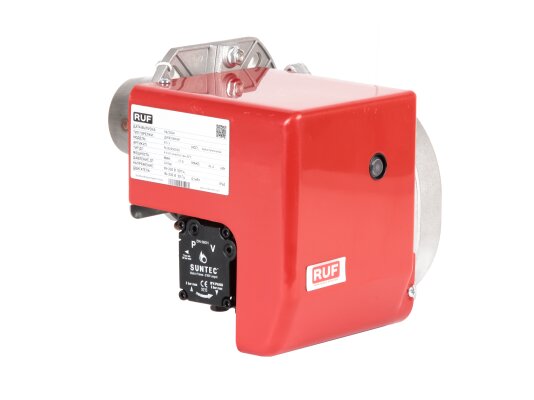

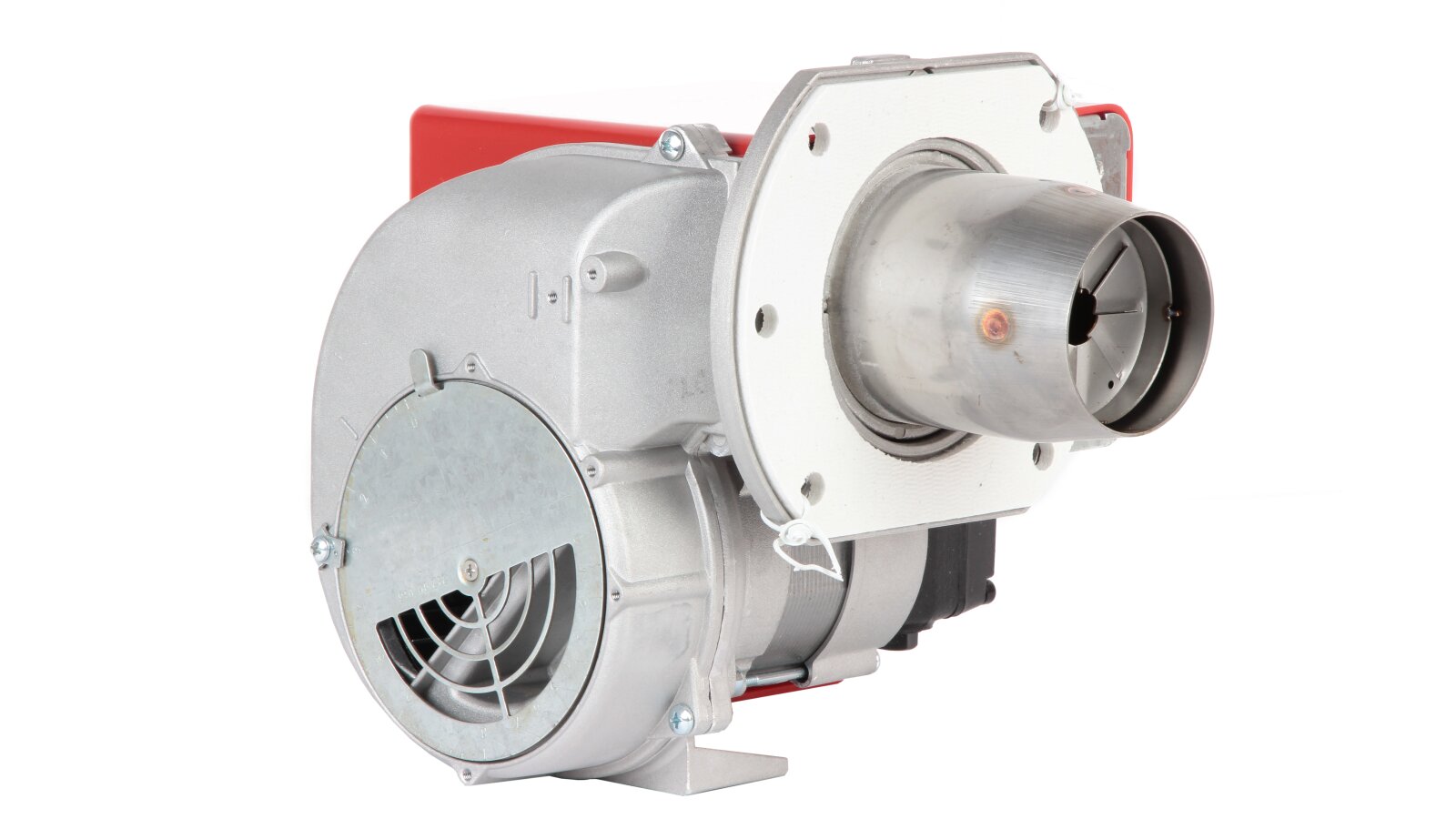

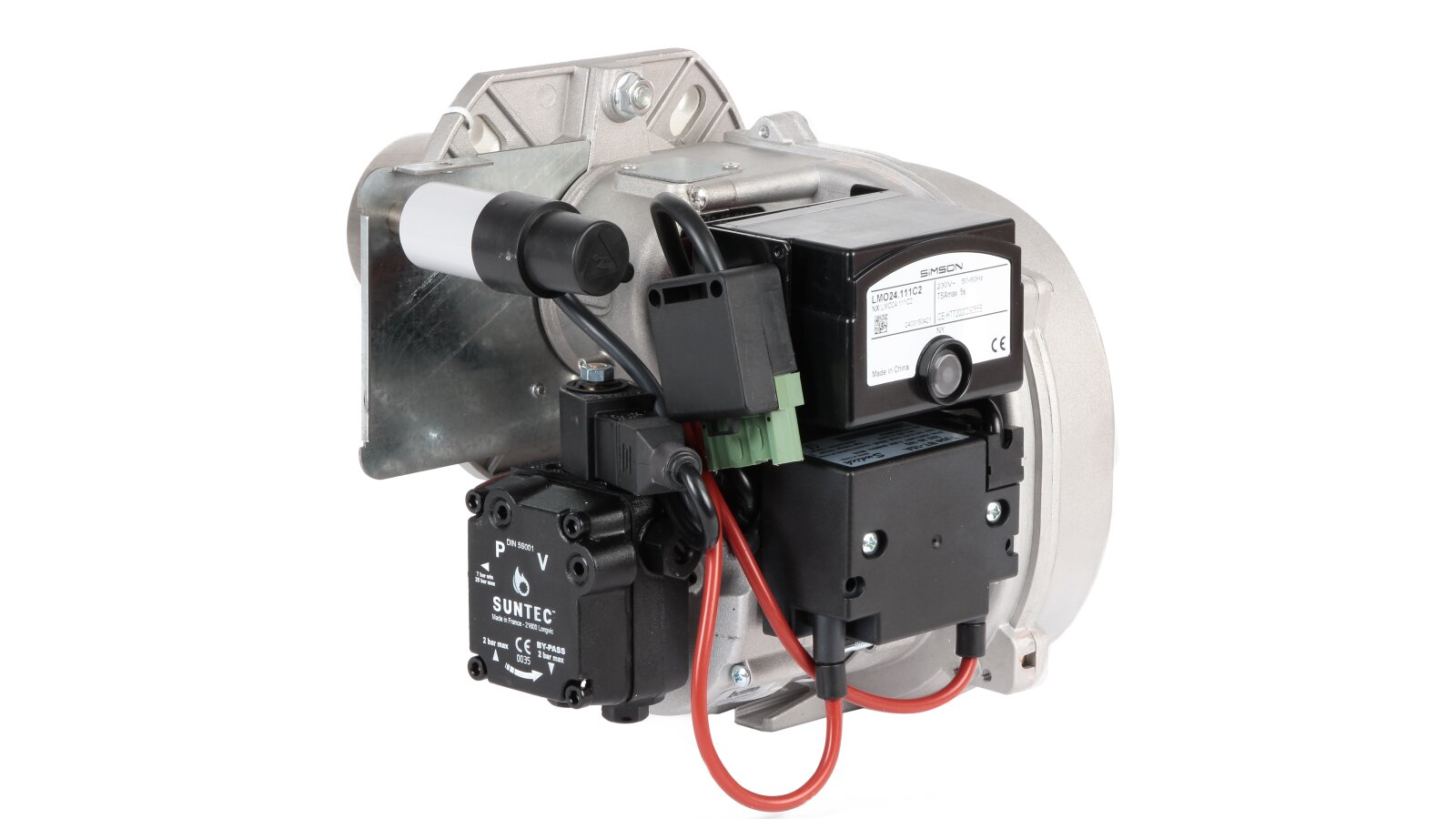

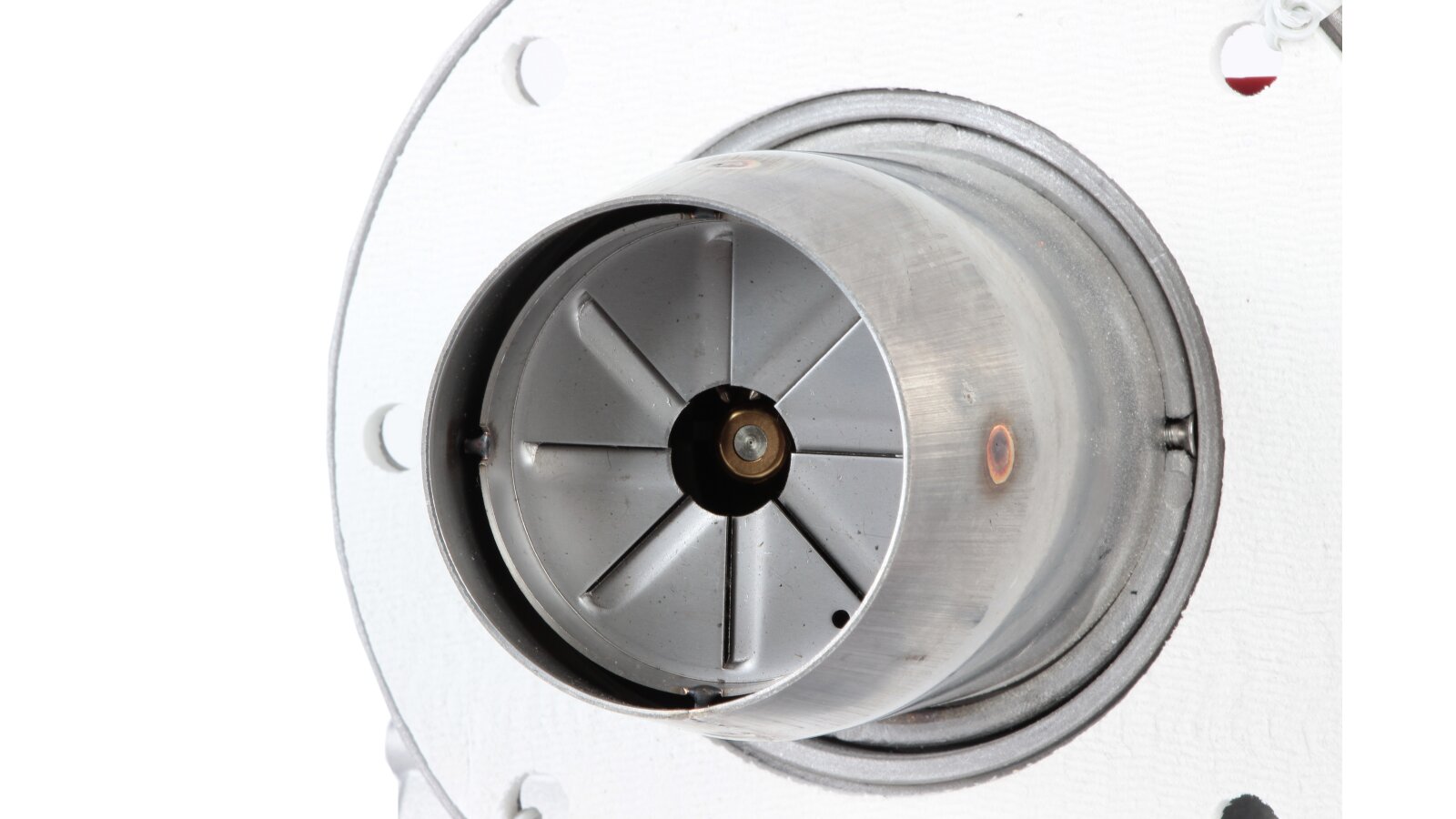

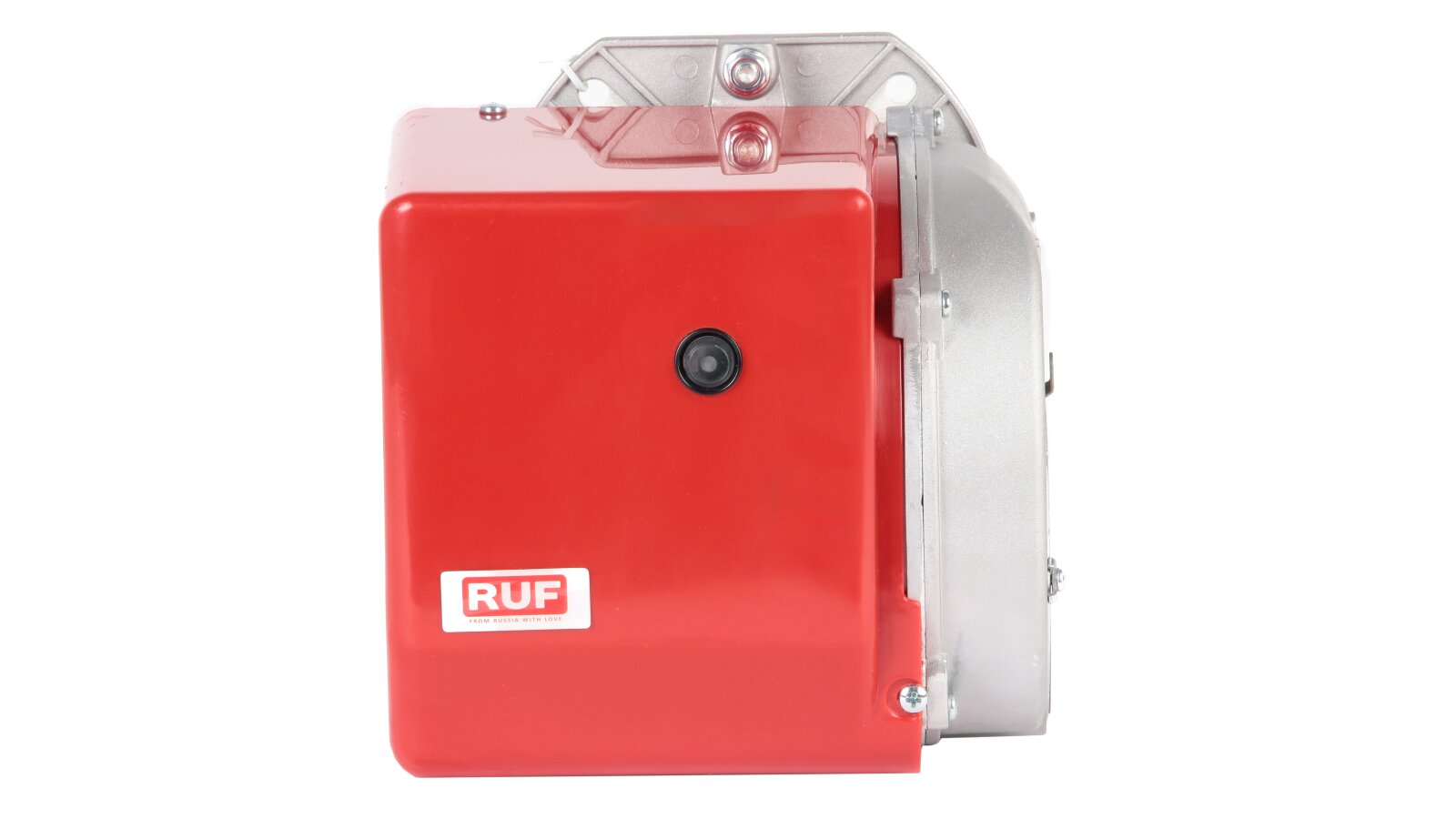

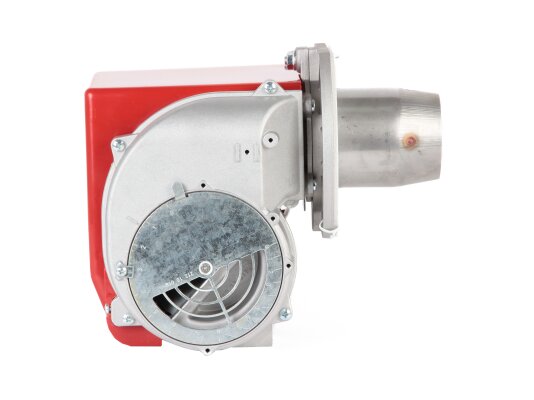

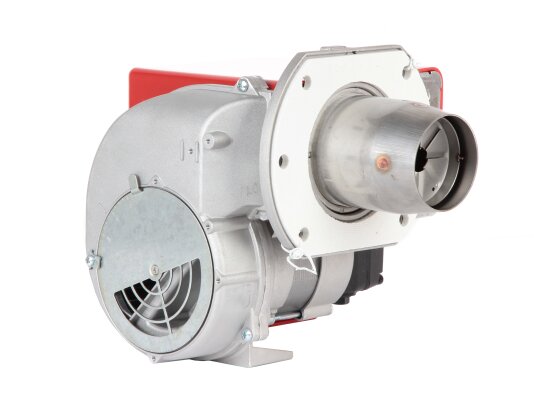

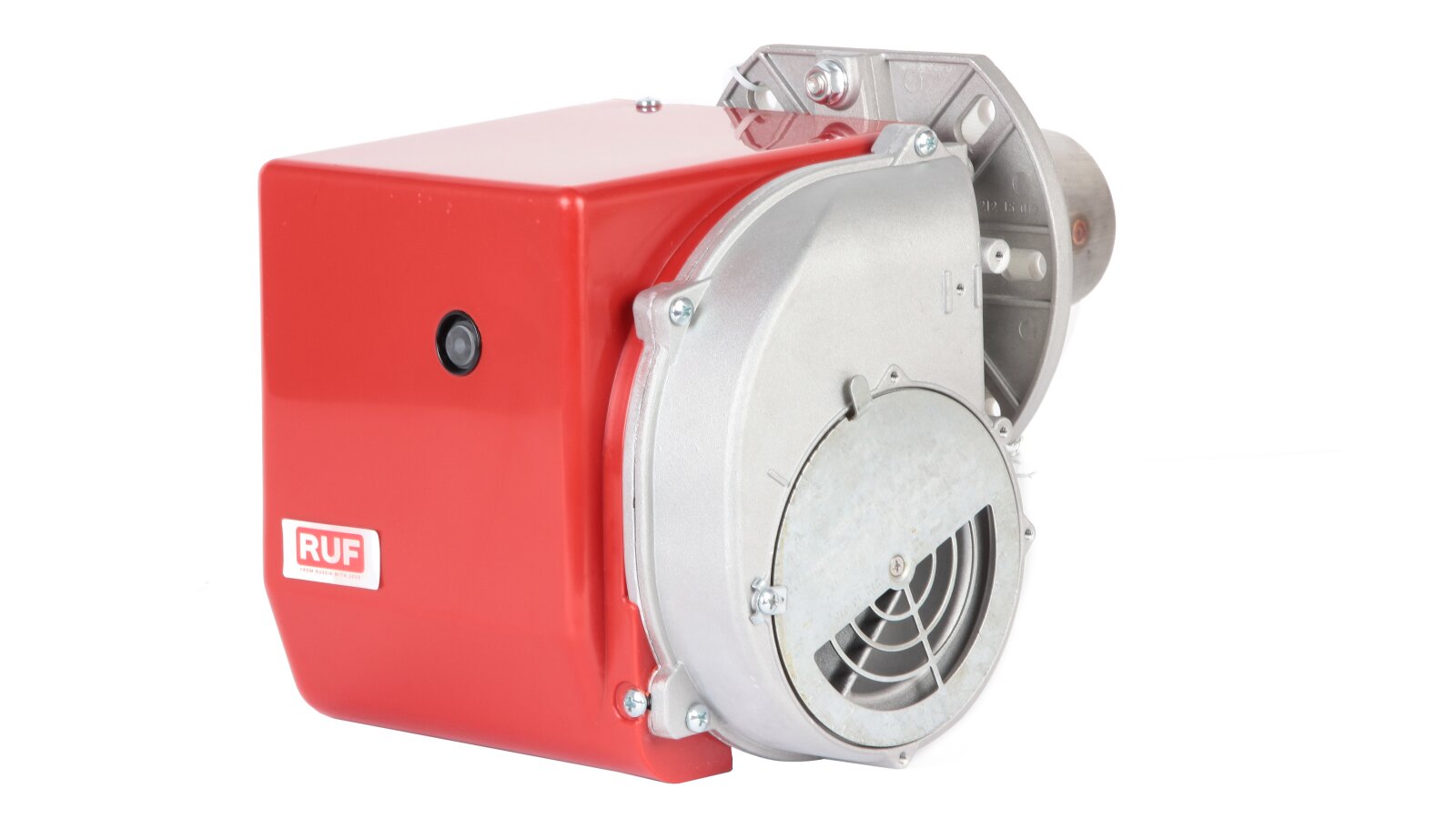

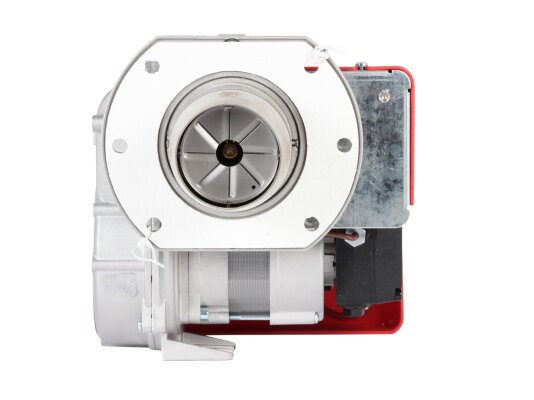

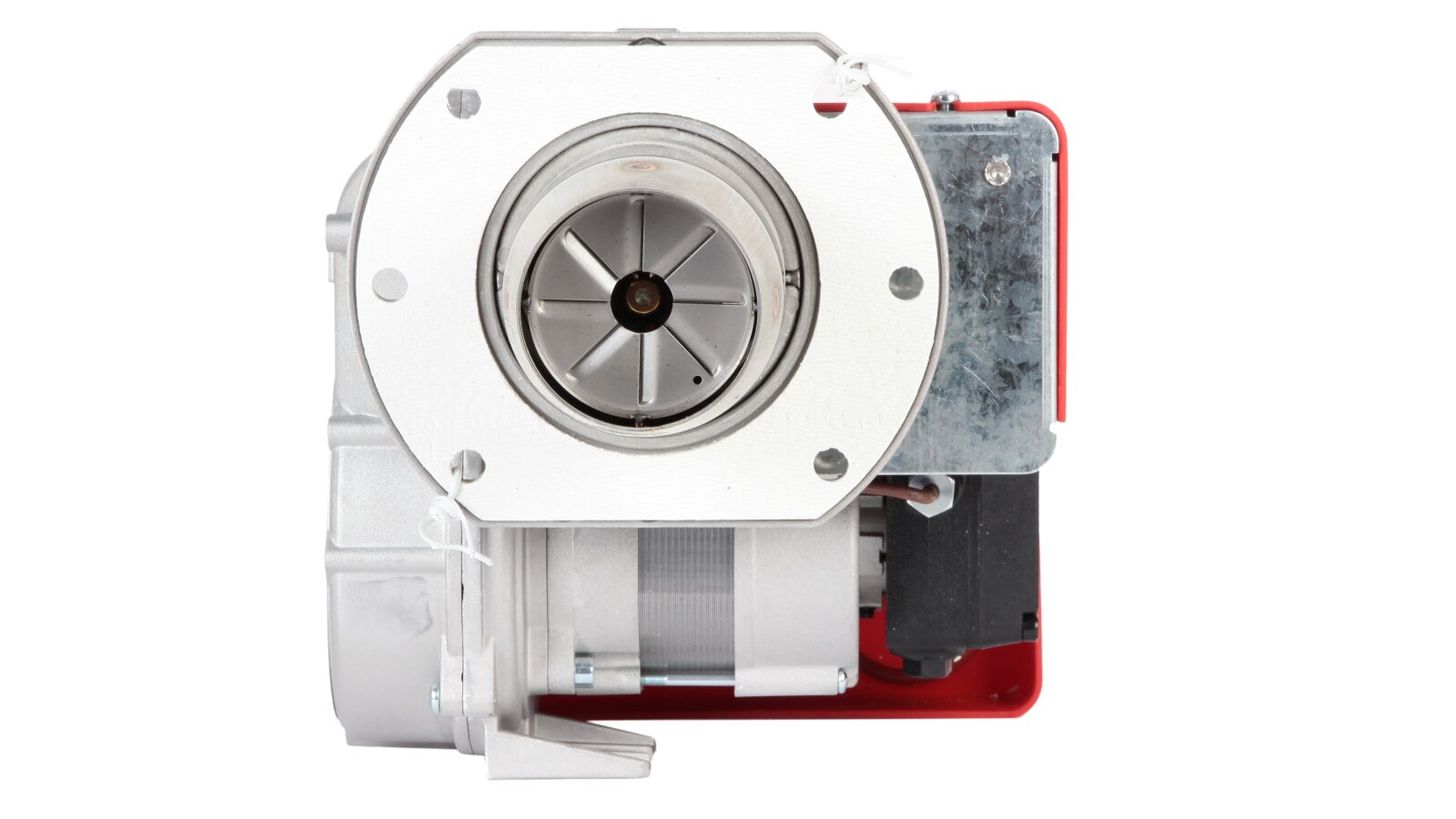

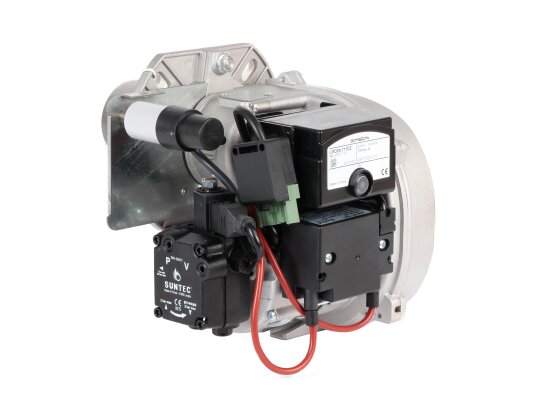

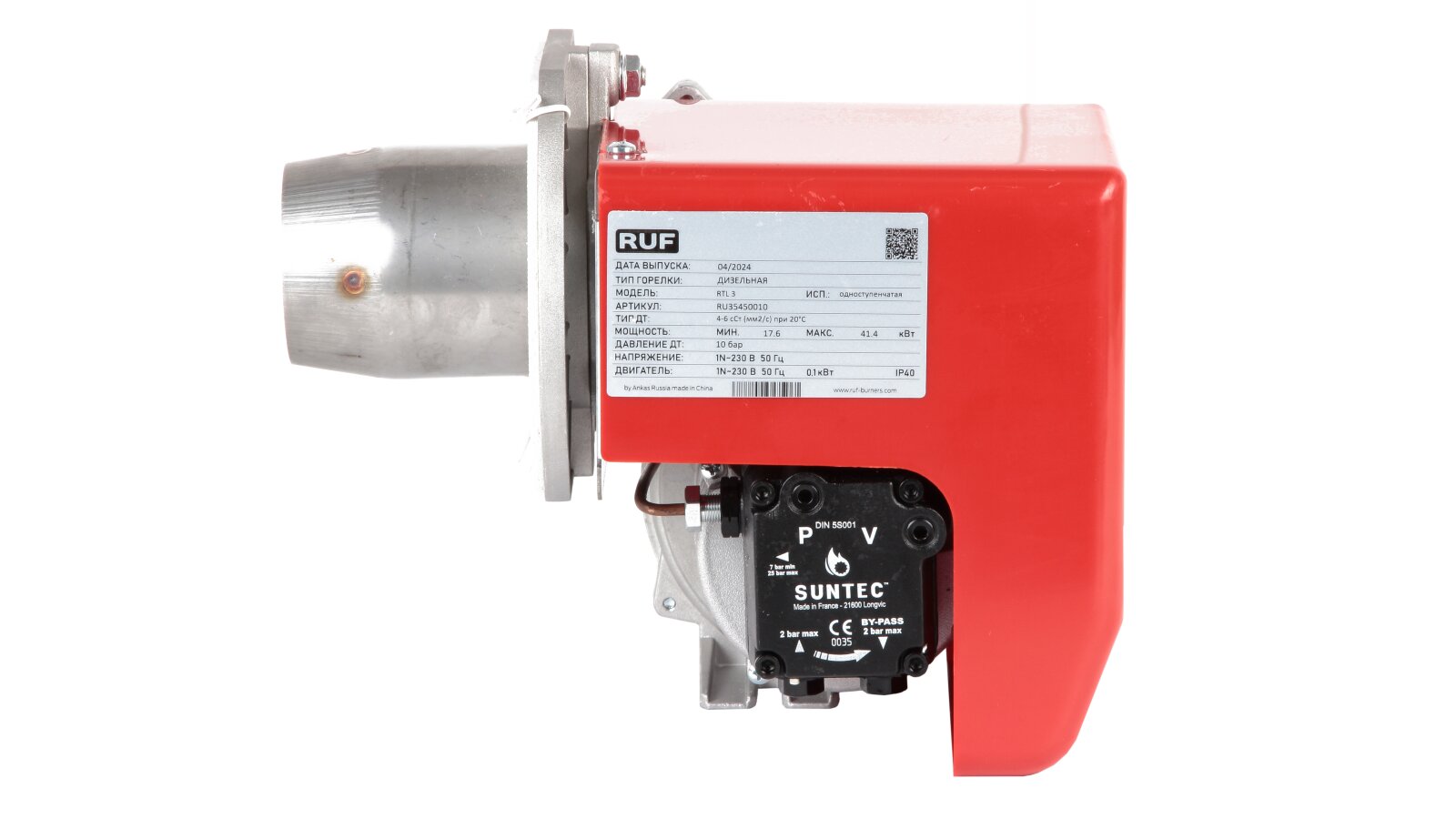

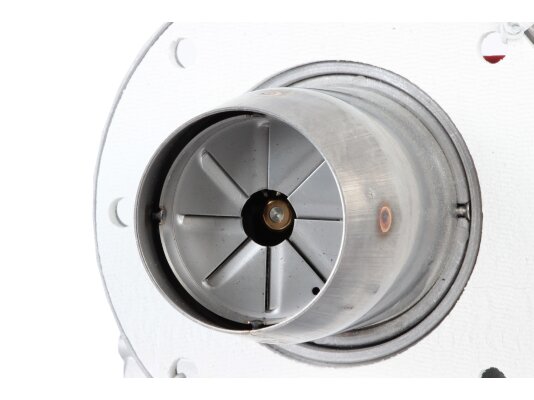

RUF RTL – блочная горелка с комплектующими ведущих европейских производителей. Основные элементы: блок управления LOA24, жидкотопливный насос Suntec, электродвигатель, трансформатор с электродом розжига, вентилятор, датчик контроля пламени, стандартная головка сгорания (можно заменить на удлиненную, опция), воздухозаборник, заслонка, электрические компоненты. Корпус закрыт эргономичным кожухом, уменьшающим уровень шума. Для разблокировки горелки и перехода в меню диагностики предусмотрена кнопка сброса.

Топливо подается под давлением на форсунку с помощью насоса, смешивается с воздухом в смесительном узле, поджигается электродом с образованием ровного, стабильного пламени. Автоматика управляет всеми процессами, обеспечивает безопасное отключение горелки при обнаружении сбоев. Электрические соединения защищены от ошибочного подключения. Встроенный электромагнитный клапан останавливает подачу топлива при сбоях в подаче топлива и электропитания.

Жидкотопливная горелка поставляется с топливным фильтром, форсункой, стандартной головкой сгорания, штекером, шлангами, фланцем с изолирующей прокладкой.

Диагностика

Многоцветный индикатор в кнопке перезапуска является ключевым элементом визуальной диагностики. Данные о фазах работы и отказах выводятся в виде цветовых кодов. Для интерфейсной диагностики используется адаптер OCI400 и компьютерная программа ACS400.

Функции безопасности горелки:

• блокировка после трех попыток перезапуска при потере пламени во время работы;

• прерывание программы запуска, блокировка при обнаружении постороннего света;

• блокировка при необнаружении пламени в конце времени безопасного розжига;

• перезапуск при обесточивании горелки или недостаточности напряжения (< 165 В);

• блокировка после 10-минутного нагрева топлива подогревателем и недостижении необходимой температуры.

Выход из состояния блокировки доступен через 60-90 сек.

Рабочая среда

Горелки для котлов отопления RUF RTL рассчитаны на работу с дизтопливом по ГОСТ 305-2013, вязкостью 4-12 сСт. Использование несогласованных видов топлива приводит к аннулированию гарантийных обязательств.

Достоинства:

• полная автоматизация функций;

• комплектующие от ведущих европейских брендов;

• высокий уровень безопасности;

• ровное, стабильное горение пламени;

• продуманная эргономика, удобство настройки и эксплуатации;

• мгновенное перекрытие подачи топлива при сбоях;

• защита от пониженного напряжения;

• визуальная и интерфейсная диагностика.

Применение

Дизельная горелка RUF RTL устанавливается на водогрейные, паровые котлы, промышленные теплогенераторы, технологическое оборудование тепловой мощностью до 32,8 кВт.
