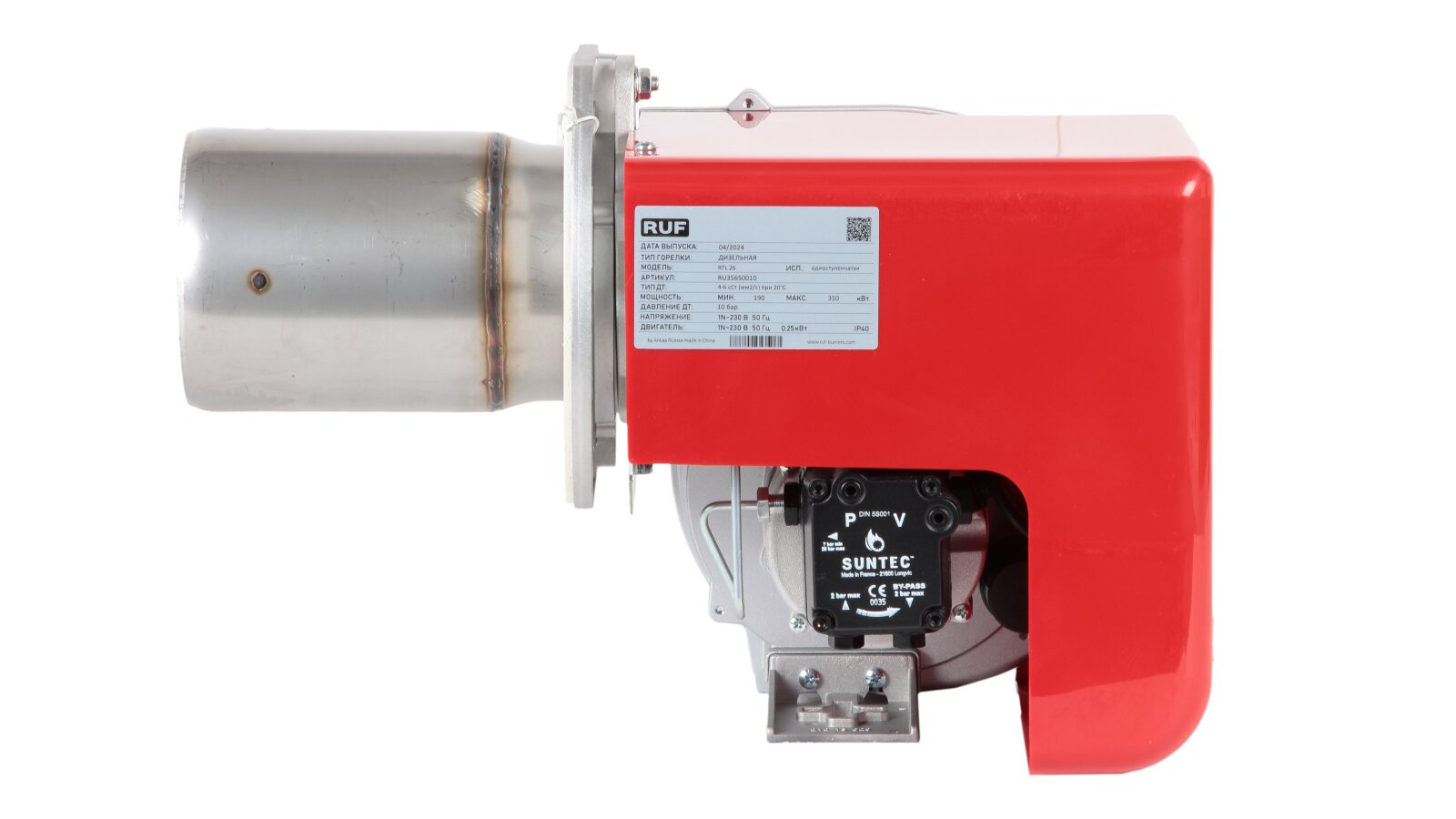

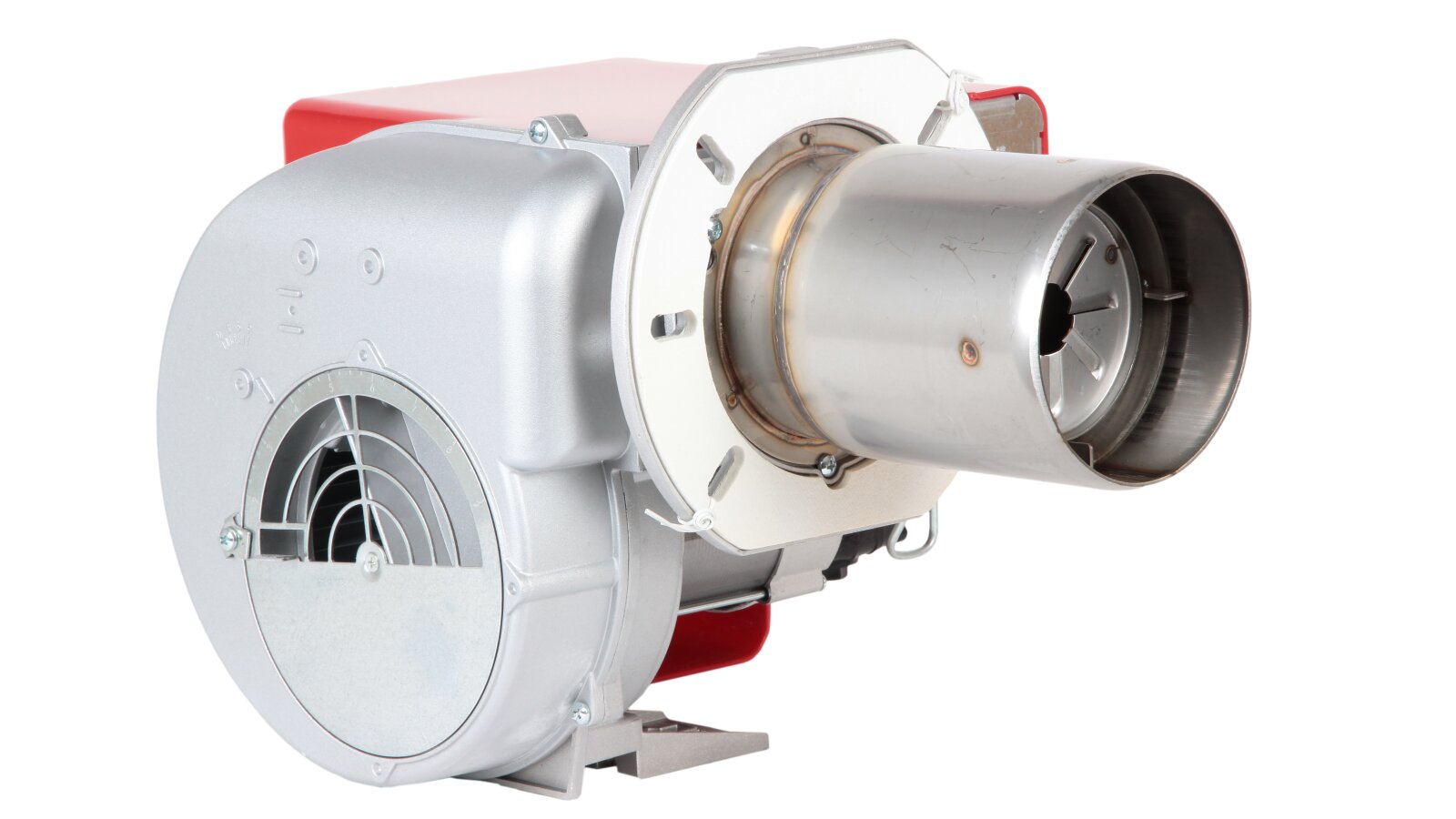

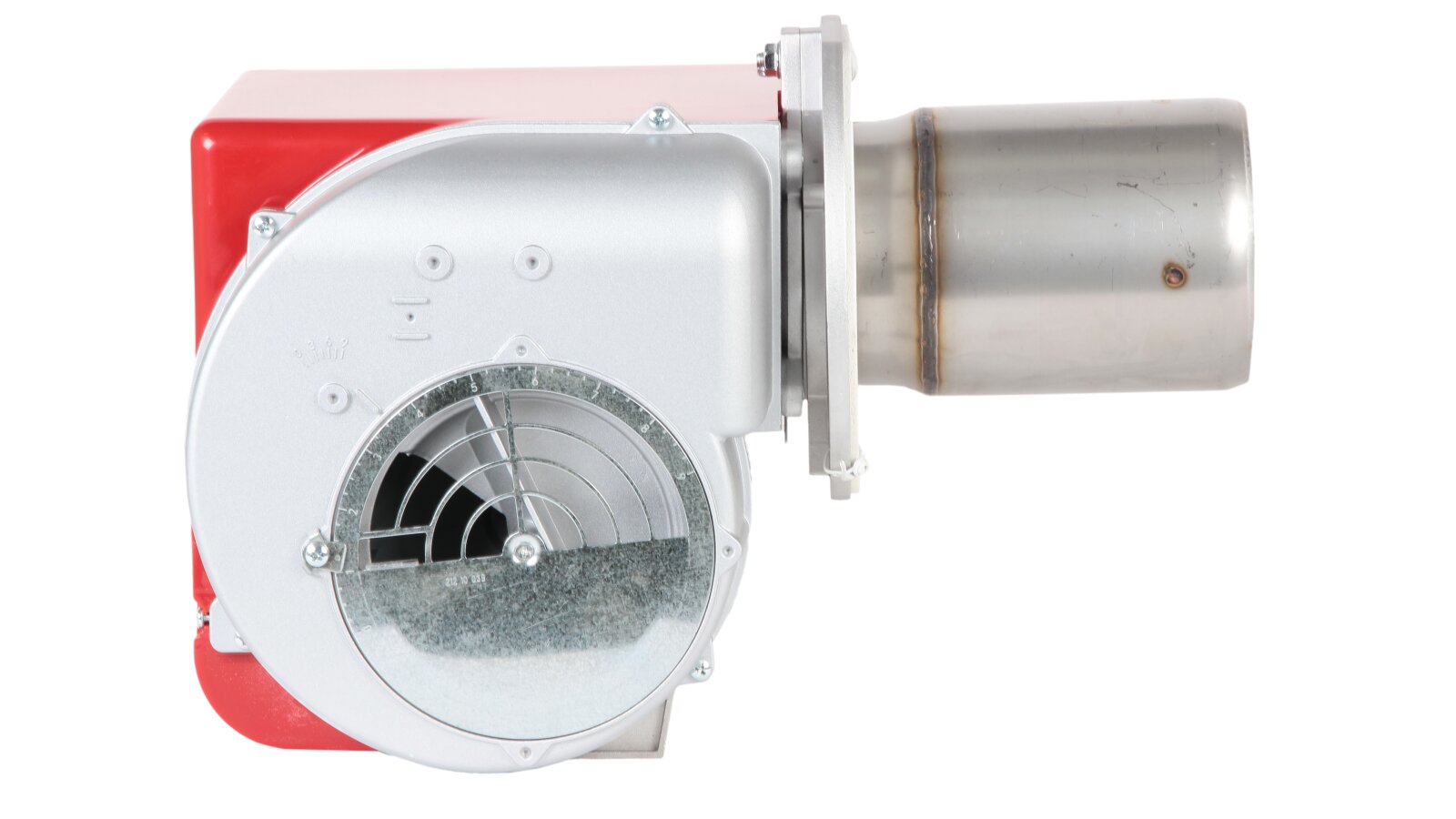

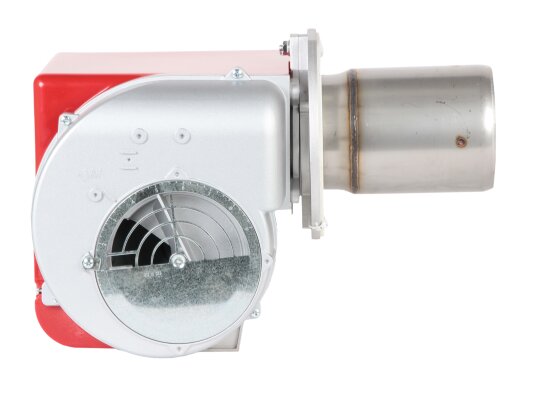

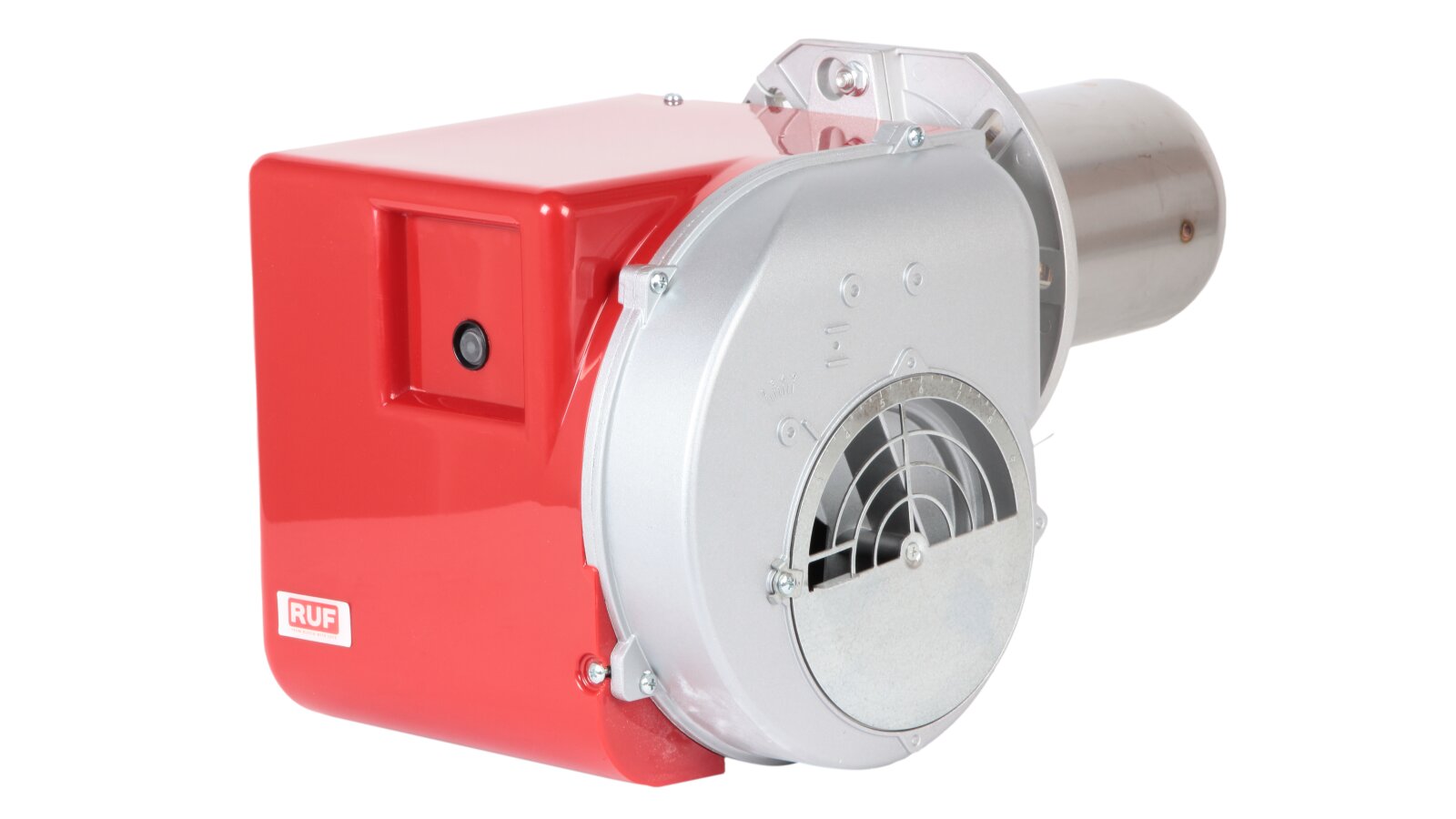

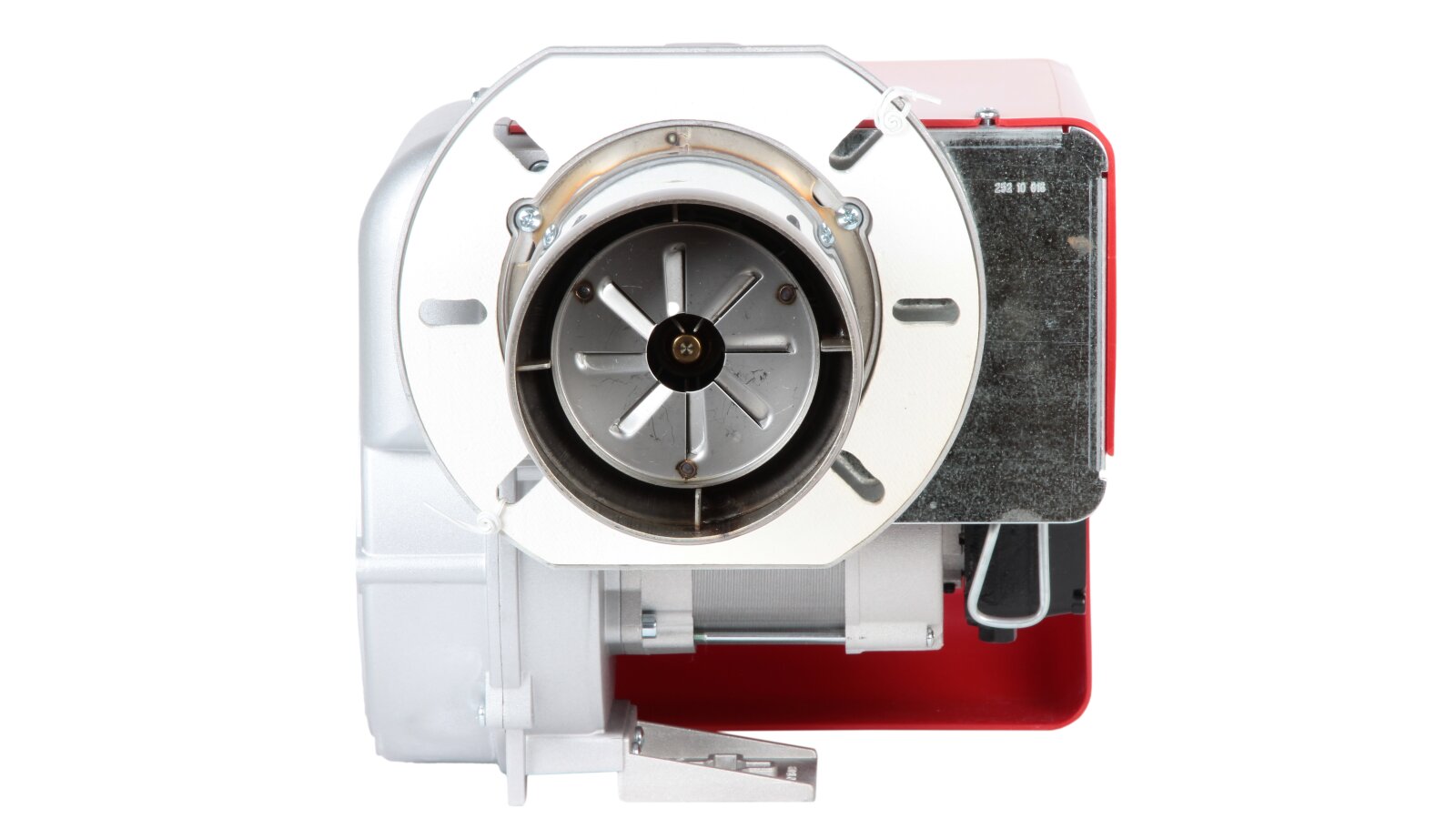

Дизельная горелка RUF RTL 26

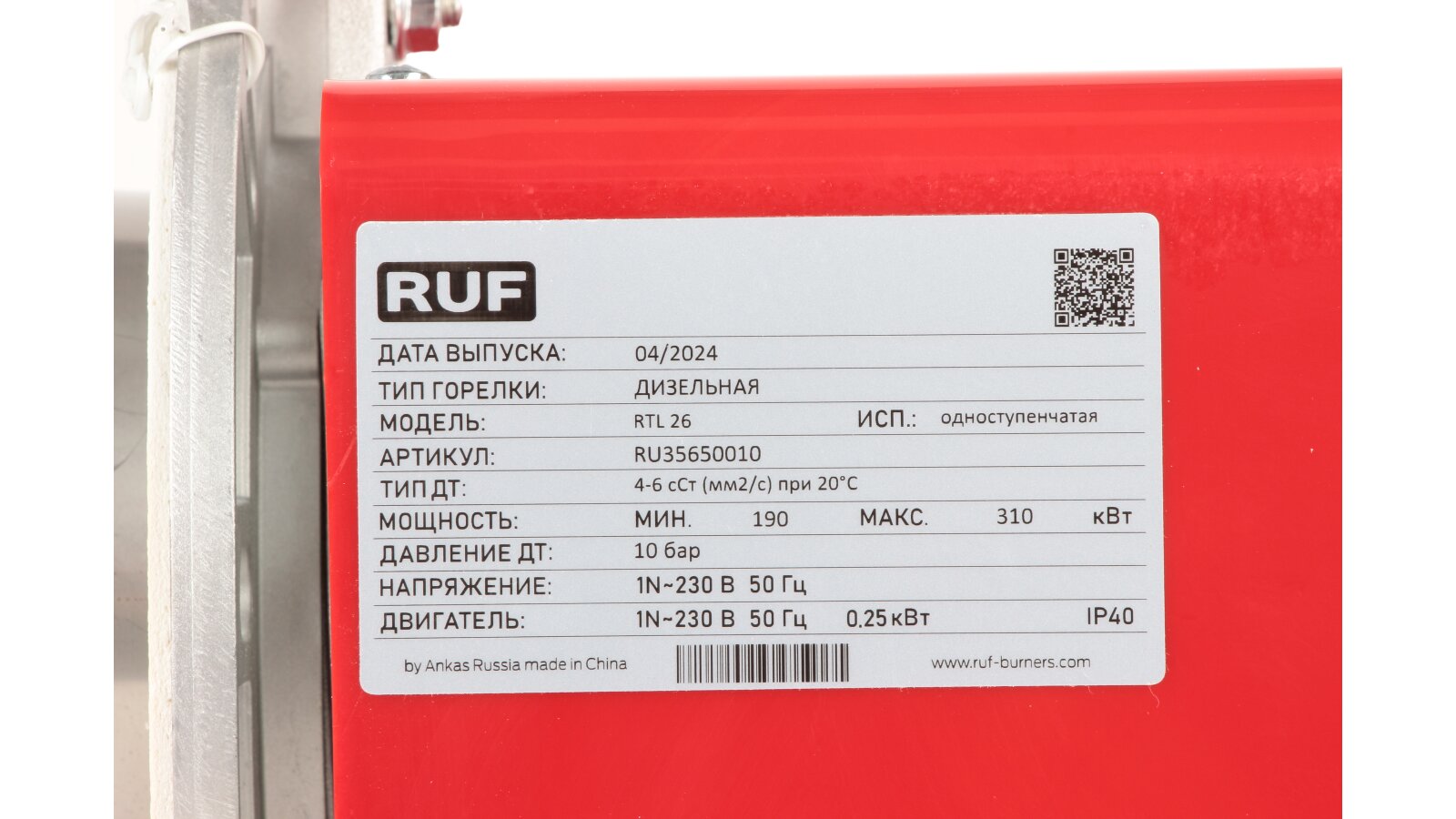

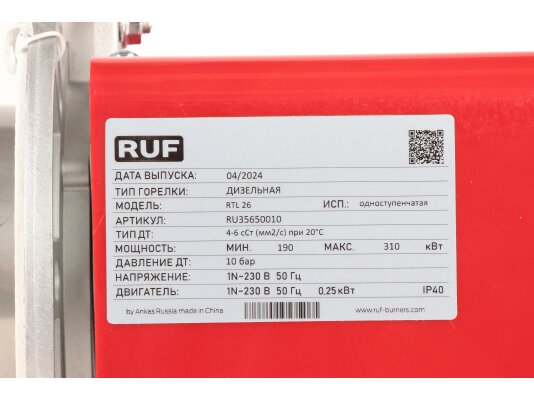

Дизельная горелка RUF RTL 26, арт: RU35650010 предназначена для оснащения промышленных котлов и теплогенераторов средней мощности. Работает в автоматическом режиме. Соответствует 2 классу экологичности по европейским стандартам. Регулирование мощности осуществляется в одноступенчатом режиме в диапазоне 190-310 кВт.

Основные параметры и особенности:

• питание от сети 230 В, 50 Гц;

• повторно-кратковременный рабочий цикл, перезапуск каждые 24 ч;

• среда: дизельное топливо по ГОСТ 305-2013;

• допустимая вязкость топлива: 4-12 сСт;

• 2 класс вредных выбросов по европейским нормам;

• контроль пламени с помощью фотодатчика;

• ручная регулировка расхода воздуха (положения воздушной заслонки);

• защита от низкого напряжение (отключение при падении напряжении до < 165 В);

• автоматический запуск при нормализации рабочего напряжения (> 175 В);

• мгновенное перекрытие выводов для топливных клапанов, двигателя и запального устройства при срабатывании блокировки;

• индикация неполадок с помощью аварийной лампы;

• возможность дистанционного снятия блокировки;

• ограничение времени подогрева топлива (10 минут);

• перезапуск горелки на стадии безопасного розжига, несколько попыток;

• визуальная и интерфейсная (через адаптер OCI400 и ПО ACS400) диагностика;

• диапазон рабочих температур (окружающий воздух): 0...+40 °C;

• соединения с линией подачи, обратной линией: ¼", 3/8".

Устройство и комплектация

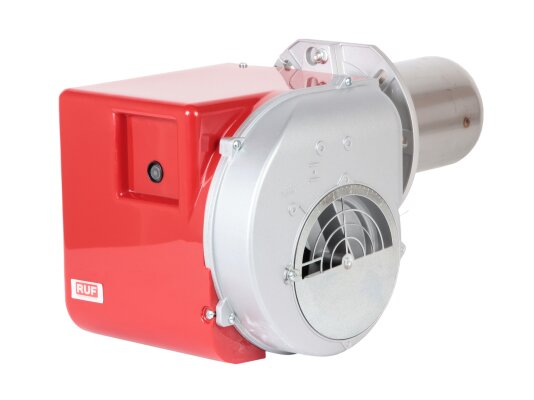

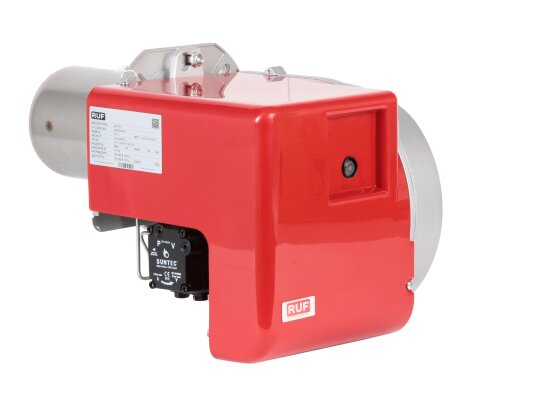

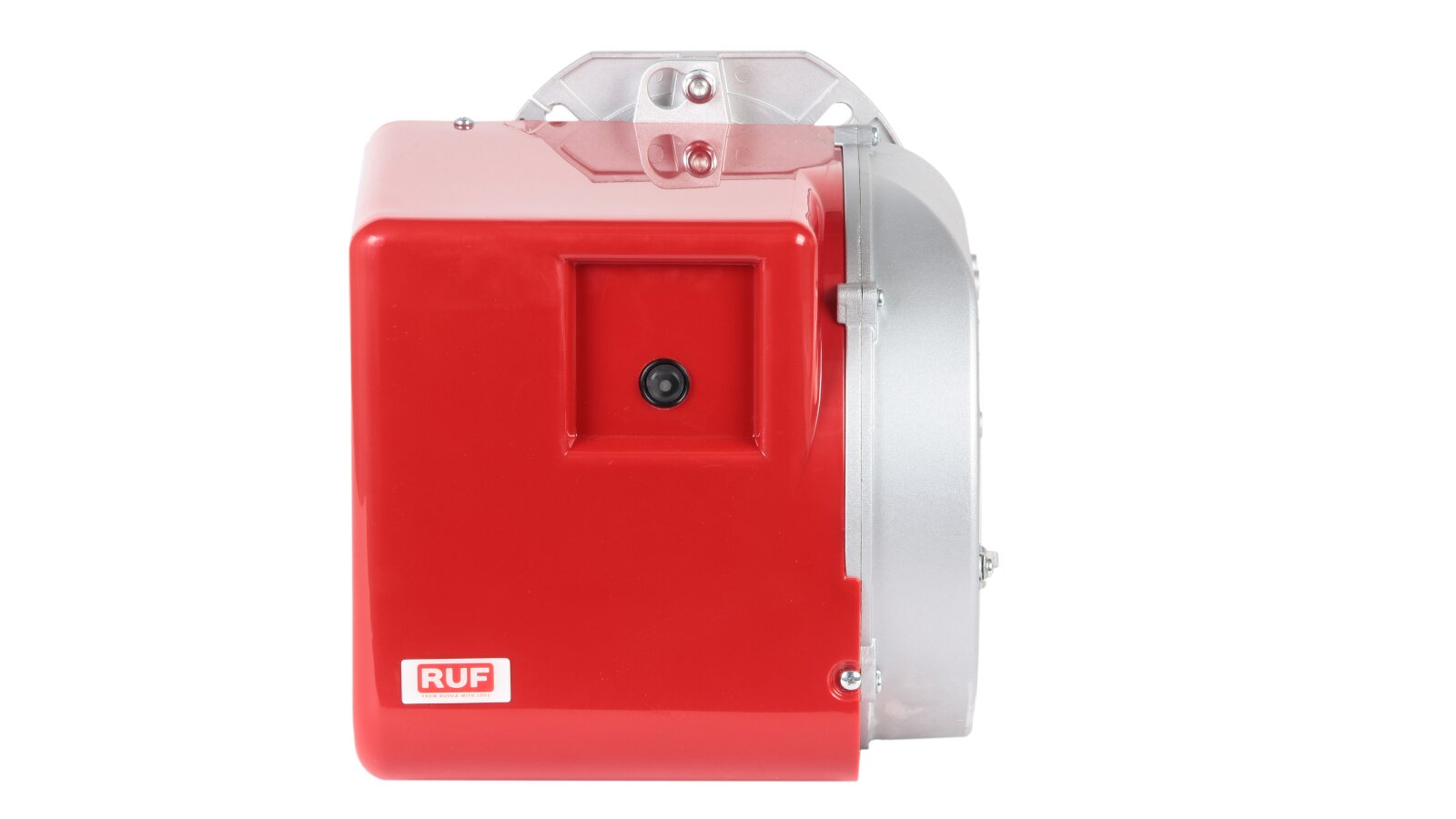

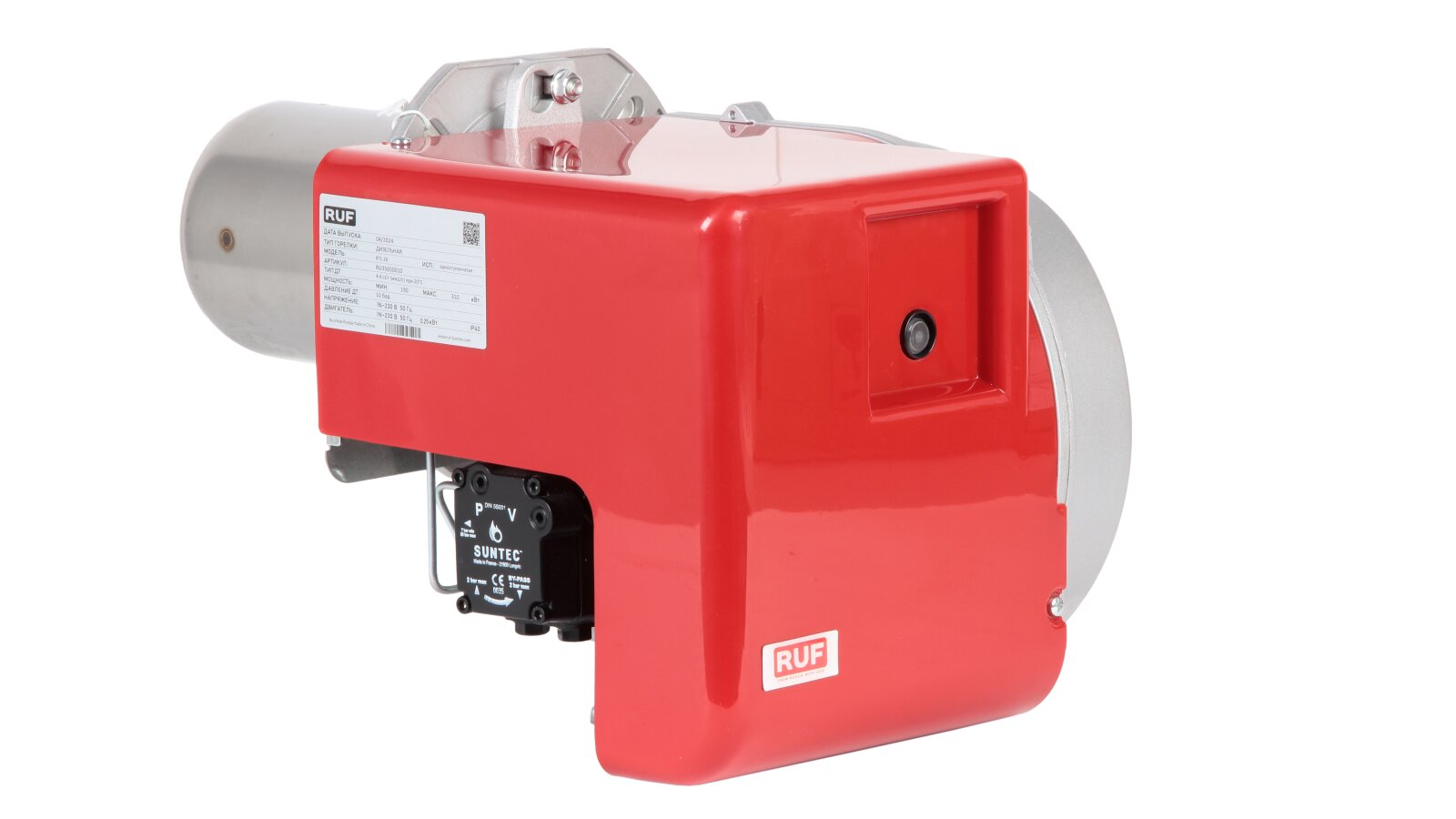

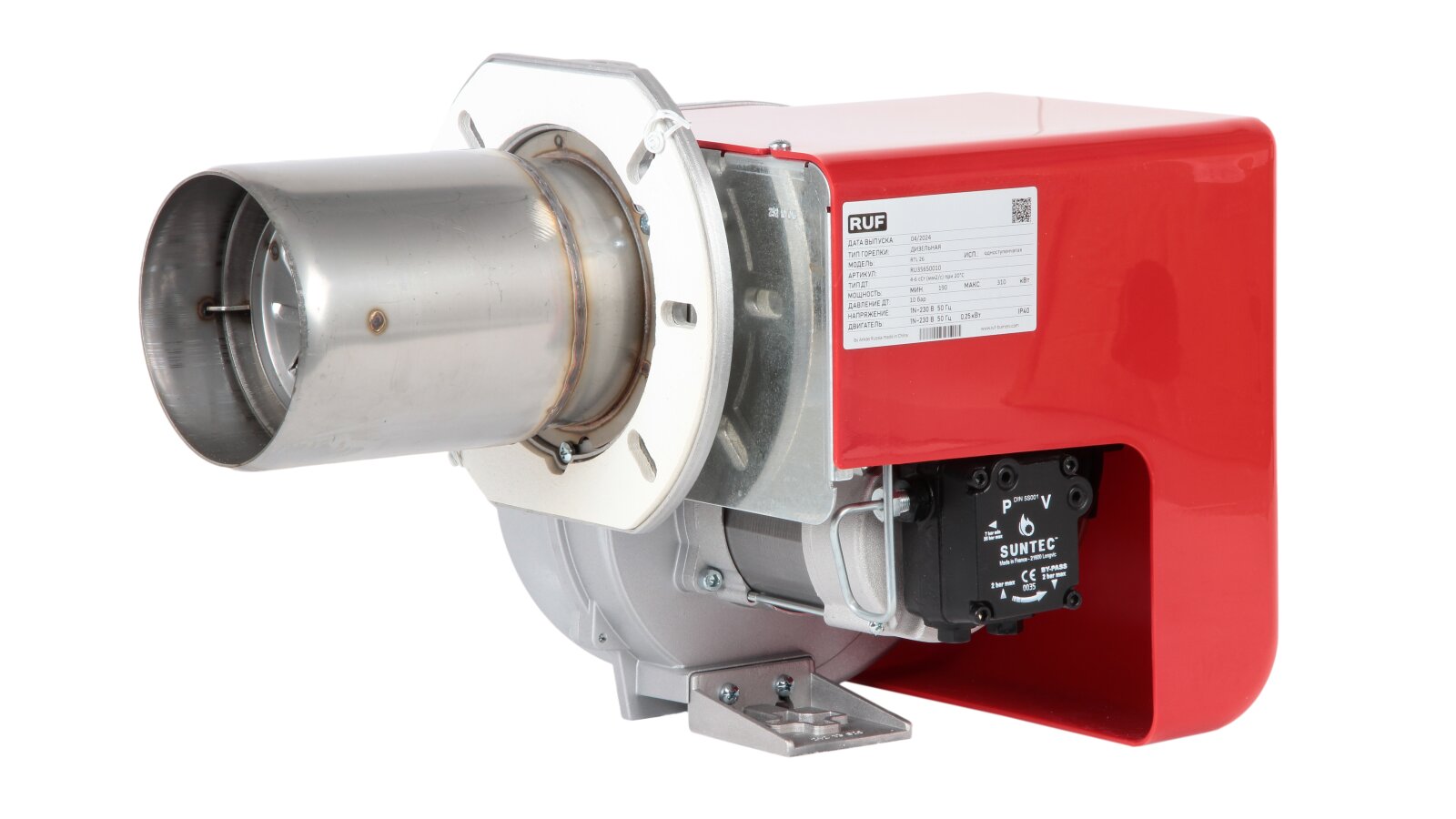

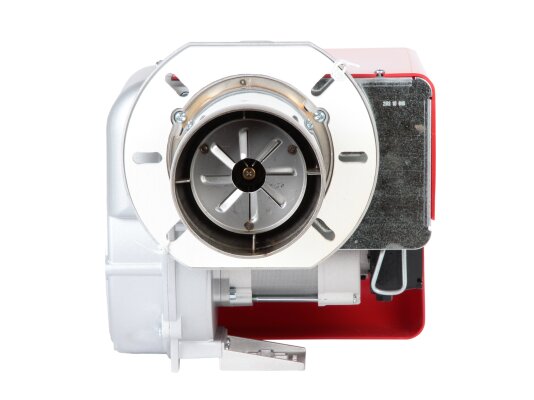

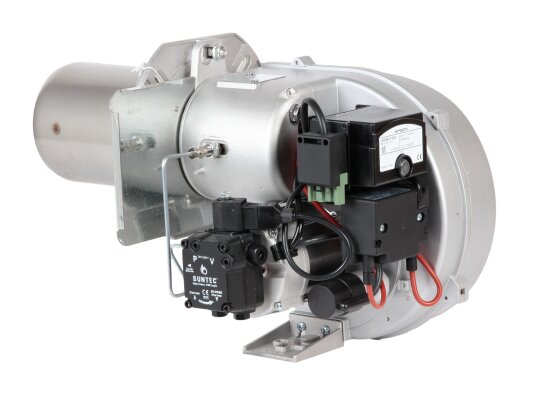

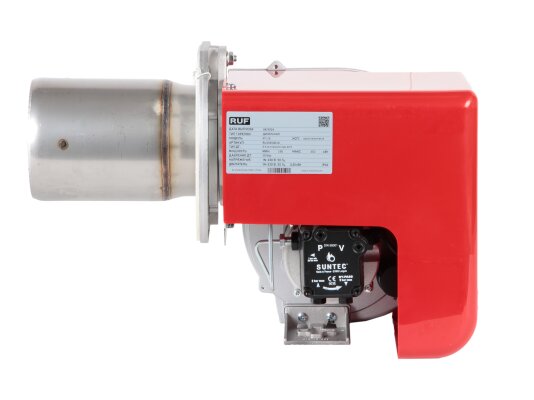

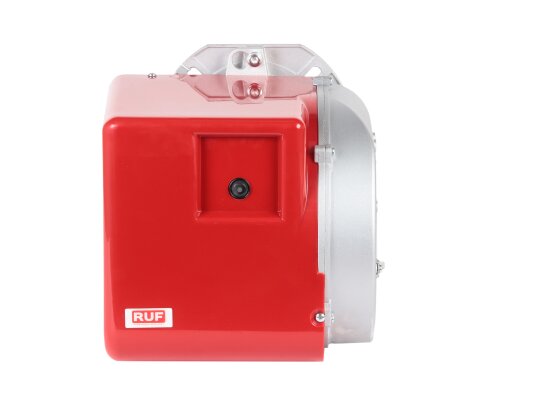

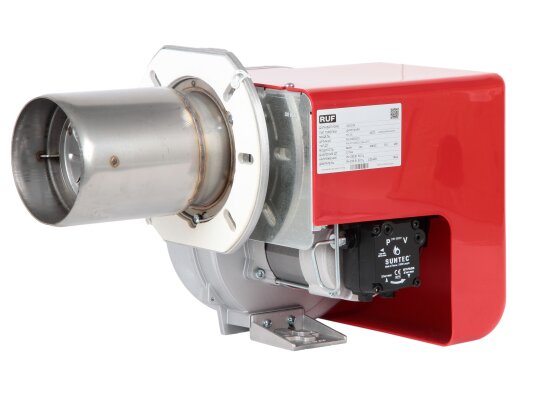

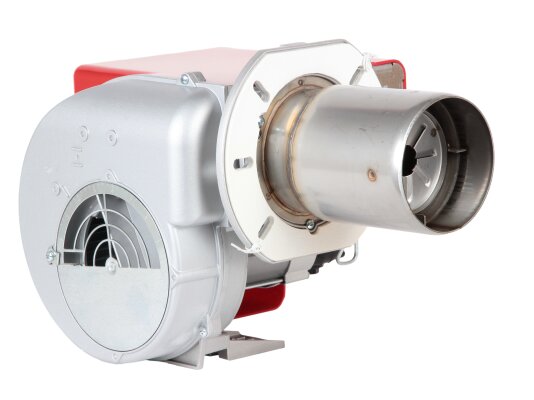

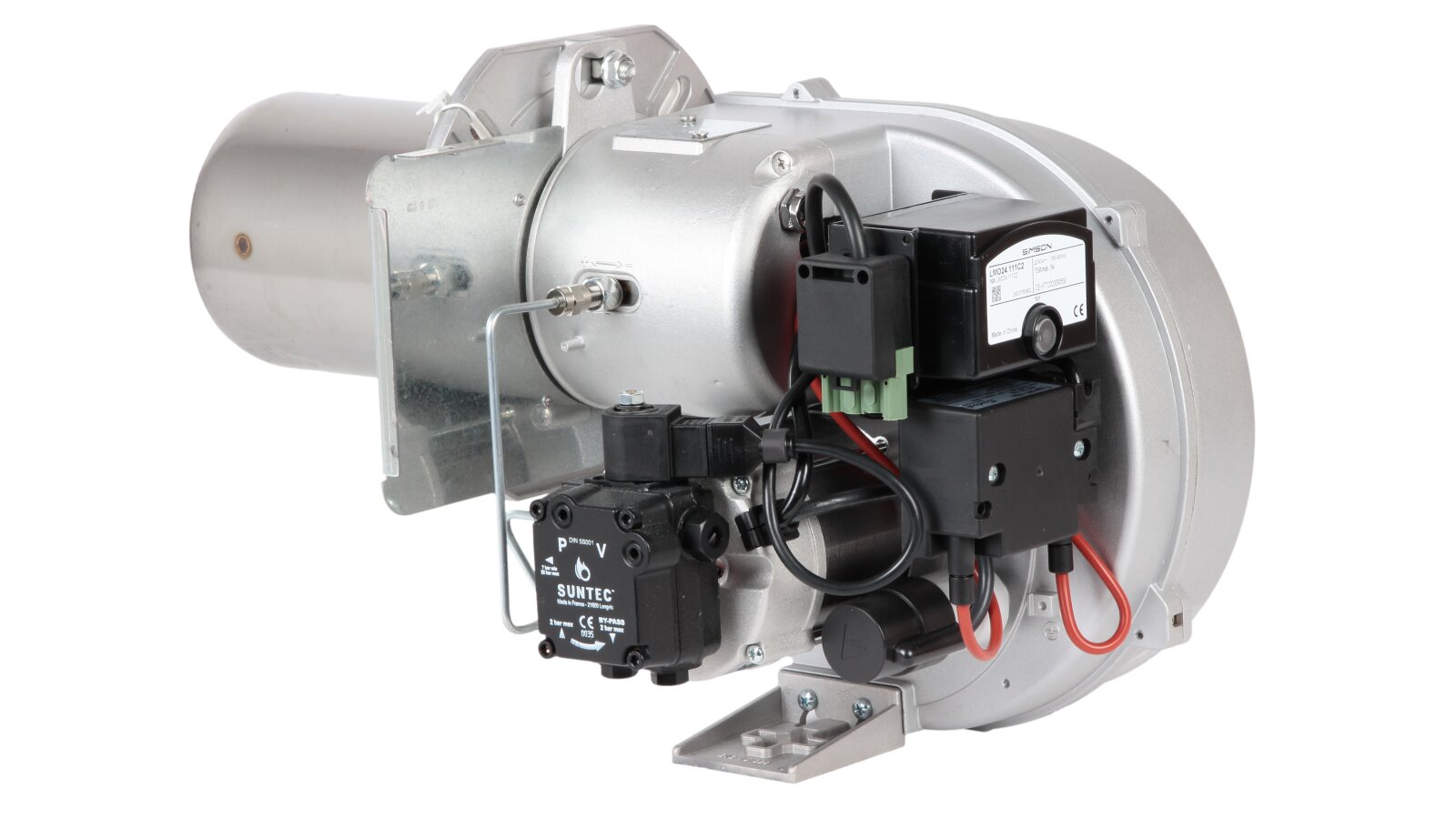

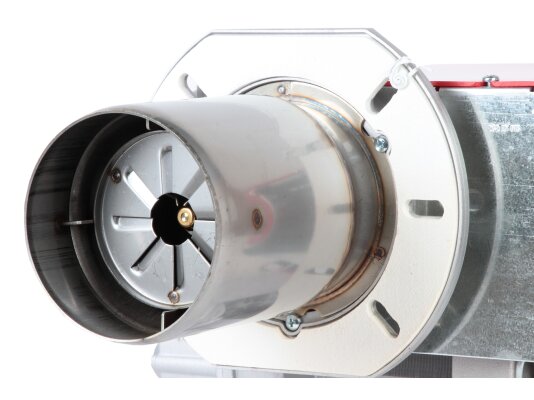

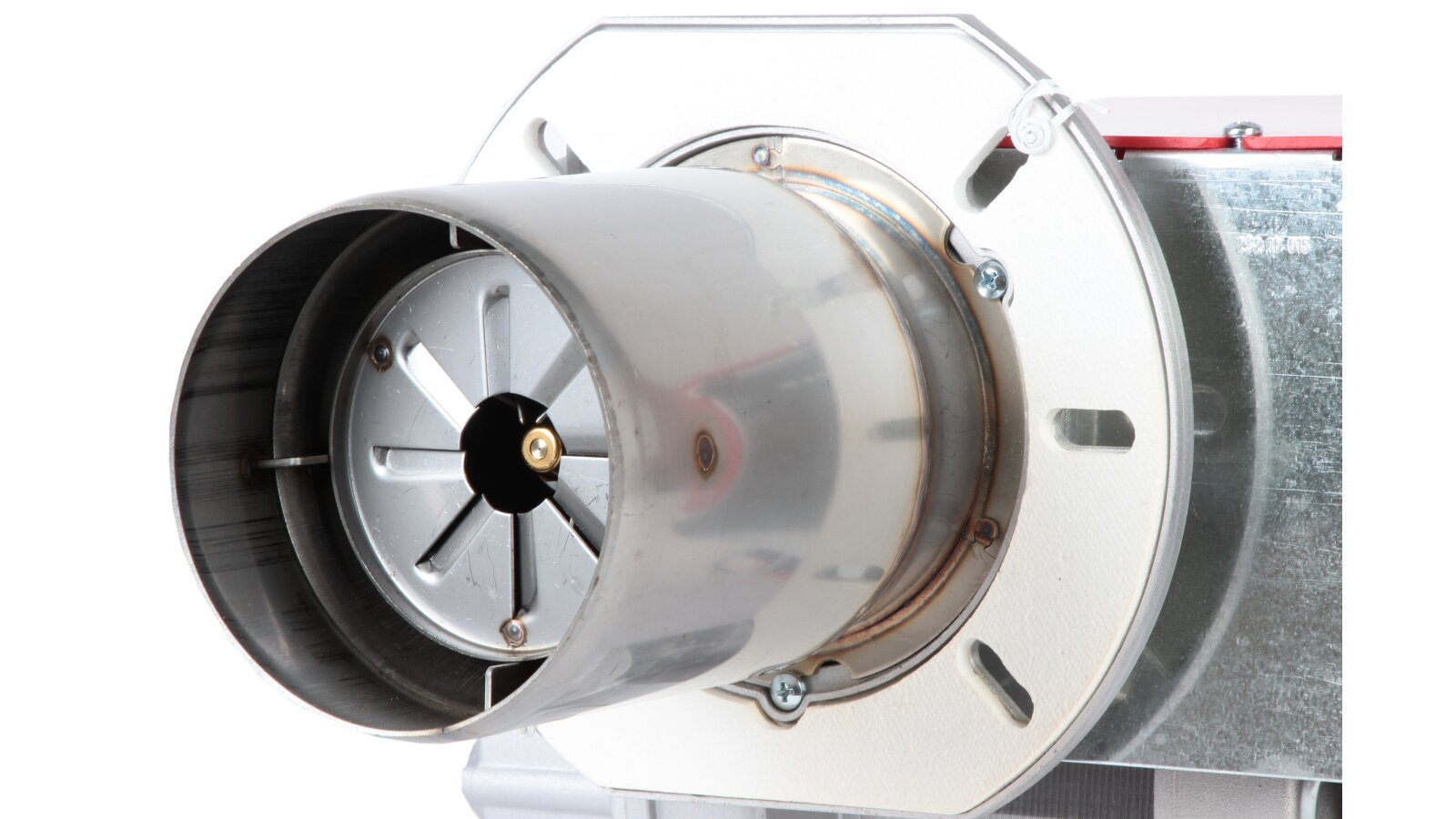

Горелка имеет моноблочную конструкцию с узлами и компонентами известных европейских производителей. Оснащена эргономичным защитным кожухом. В состав входит жидкотопливный насос, двигатель мощностью 250 Вт, запальный трансформатор, блок управления LOA24, вентилятор, датчик для отслеживания пламени, поджигающий электрод, стандартная огневая голова. Опционально доступна удлиненная пламенная голова.

Топливо нагнетается на форсунку, смешивается с воздухом в смесительном устройстве и поджигается с помощью электрода с образованием стабильного и ровного пламени. Функции горелки полностью автоматизированы за счет встроенного блока управления. Электрические соединения защищены от ошибок при подключении.

Для безопасного функционирования горелки в линии топливоподачи предусмотрен электромагнитный клапан с отсечной функцией, мгновенно останавливающий подачу топлива на форсунку при возникновении неисправностей и сбоях в системе питания. Для перезапуска горелки и проведения диагностических операций используется кнопка сброса на лицевой панели с многоцветной индикацией, которая является главным элементом визуальной и интерфейсной диагностики.

Комплектация включает штекер для электрического подключения, топливный фильтр, шланги, форсунку, принадлежности для установки, в том числе фланец с прокладкой для крепления к котлу

Функции безопасности горелки:

• блокировка после 3-х попыток перезапуска при потере пламени в процессе работы;

• остановка запуска, блокировка (через 40 сек.) при обнаружении постороннего света в зоне детектирования пламени;

• защитное отключение при недостаточном напряжении питания (< 165 В);

• блокировка при отсутствии пламени в конце времени безопасного розжига «TSA»;

• перезапуск при отключении электропитания или падении за минимальную границу;

• блокировка по истечении времени подогрева топлива.

Выход из режима блокировки возможен по истечении 60-90 сек.

Применение

Дизельная горелка предназначена для установки на водогрейные, паровые котлы, промышленные теплогенераторы, технологическое теплоснабжающее оборудование мощностью до 248 кВт.

Достоинства:

• полностью автоматизированный режим работы;

• ровное, устойчивое горение пламени;

• самодиагностика неполадок;

• защита от низкого напряжения;

• высокий уровень безопасности;

• визуальная и интерфейсная диагностика.
