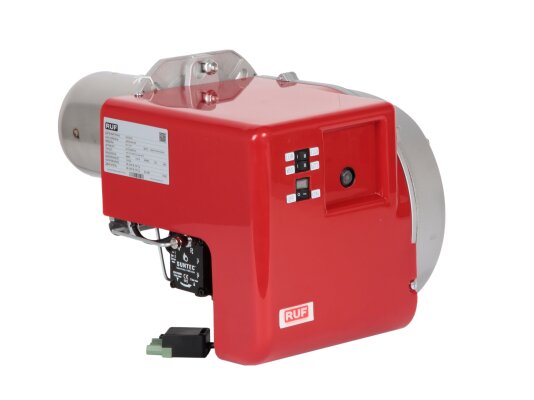

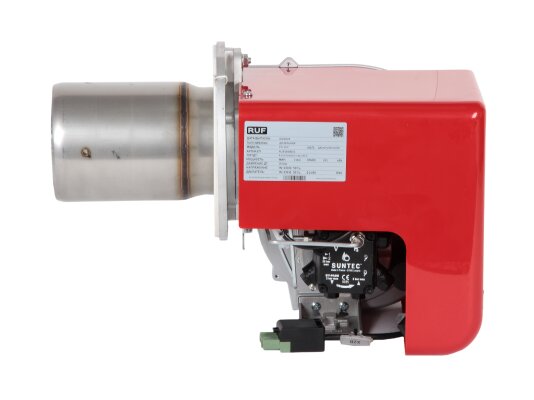

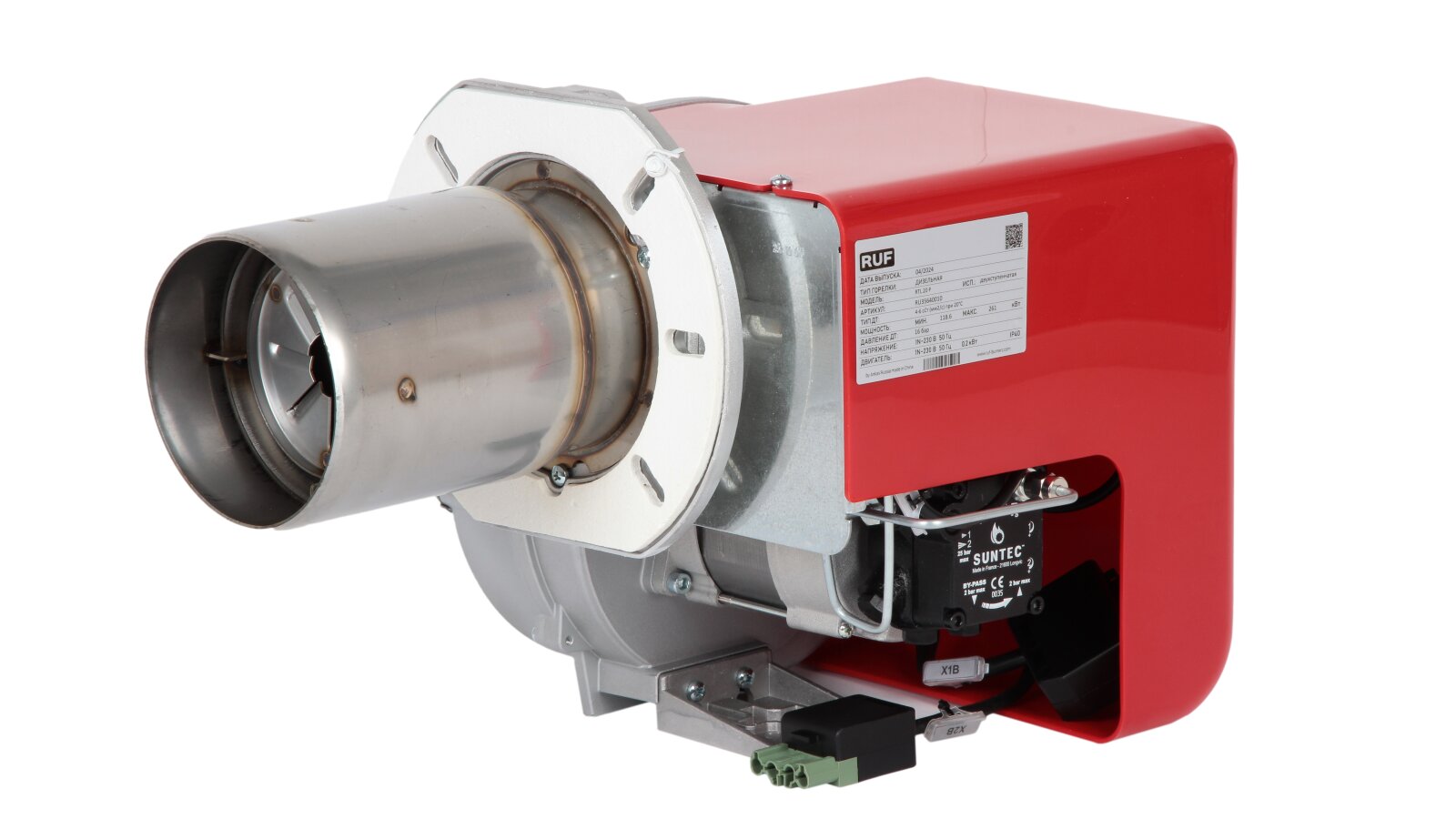

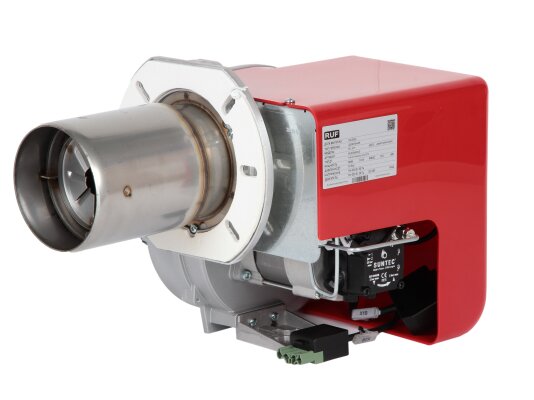

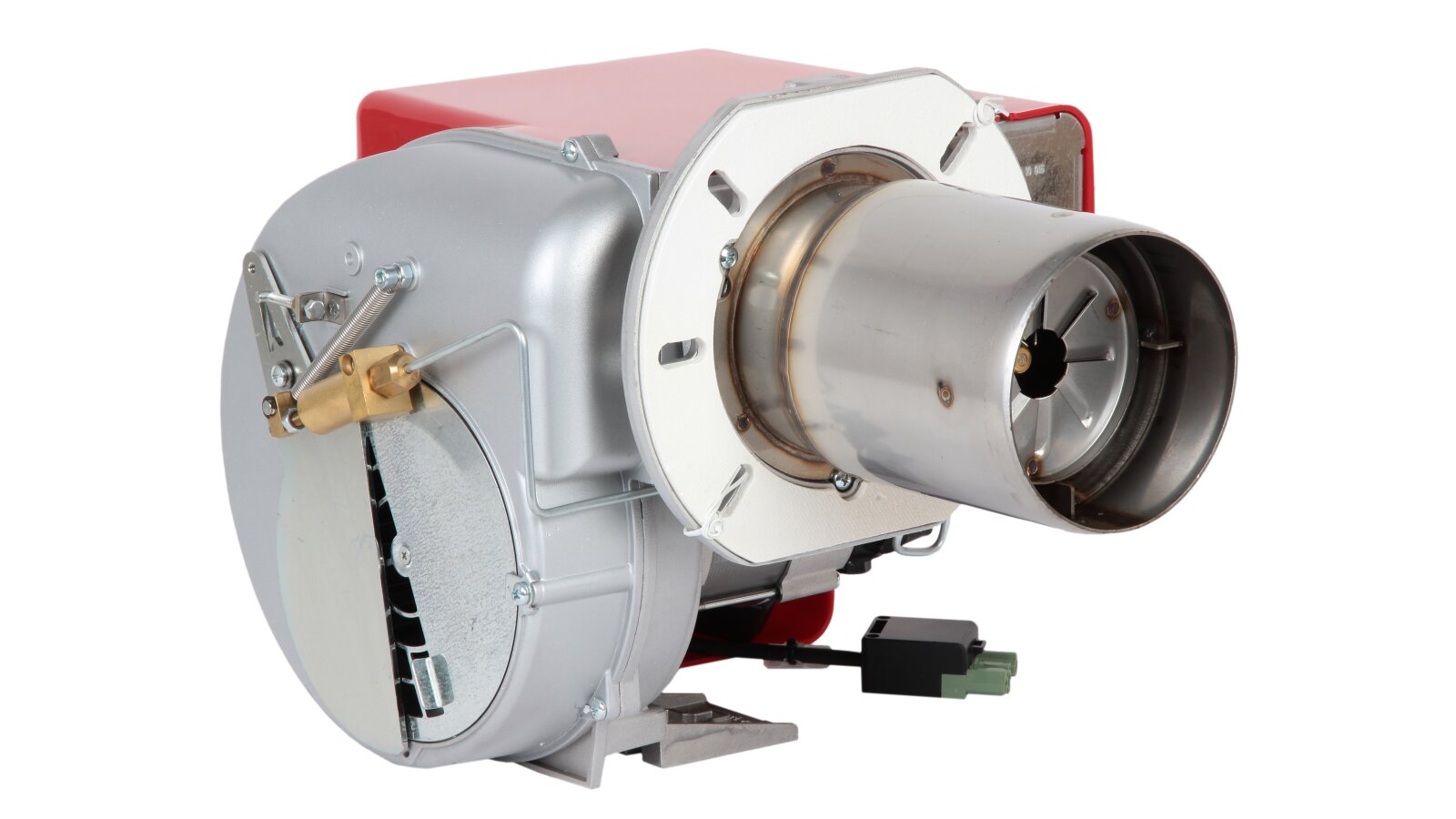

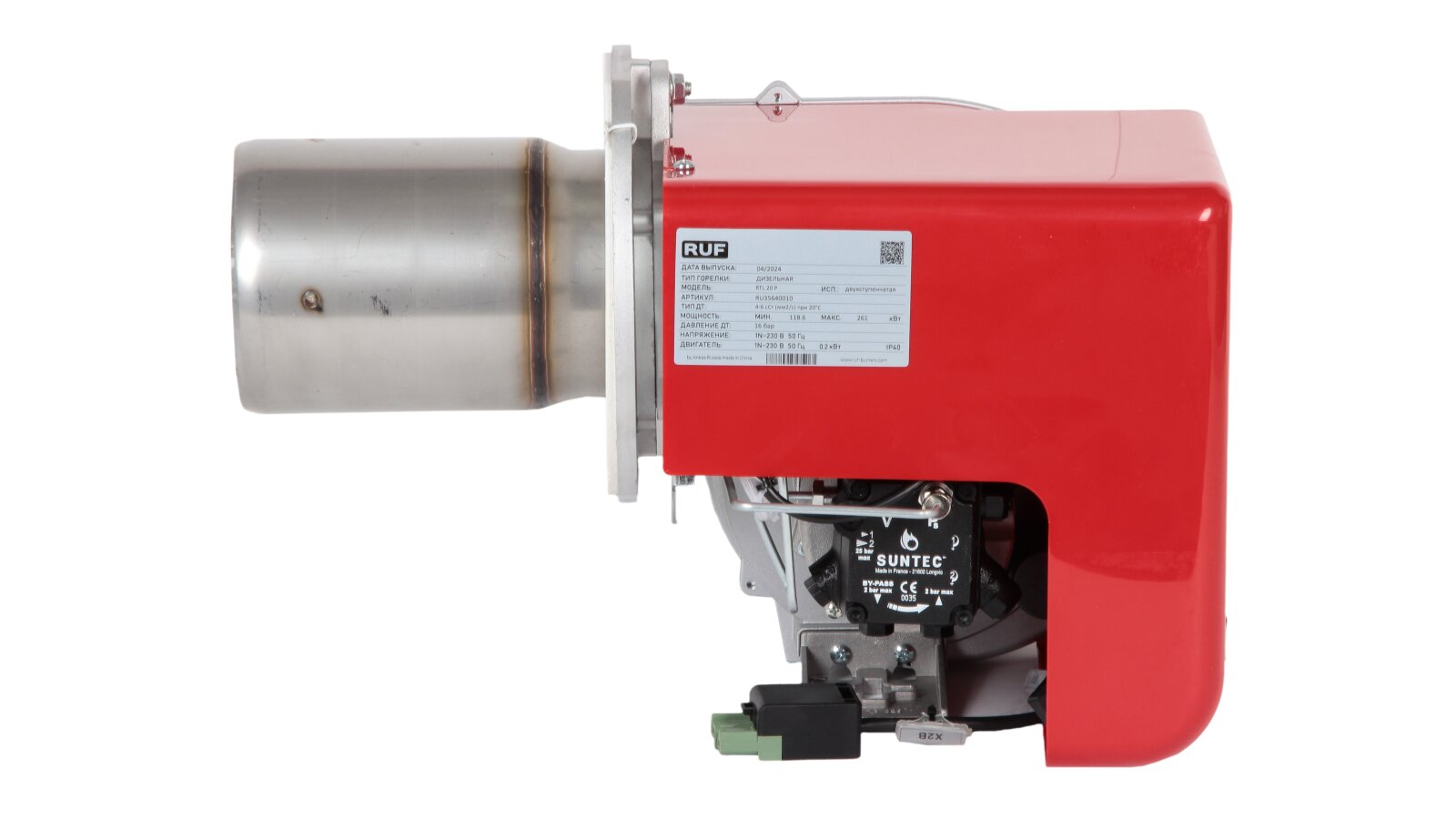

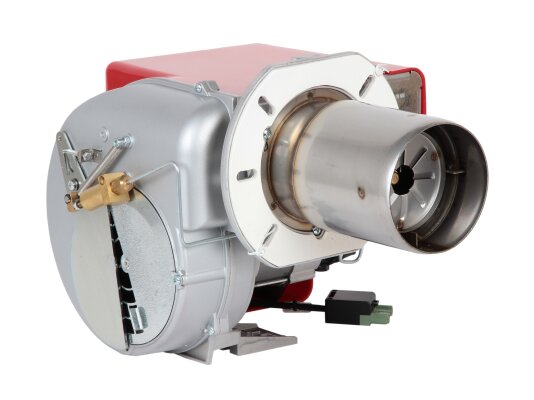

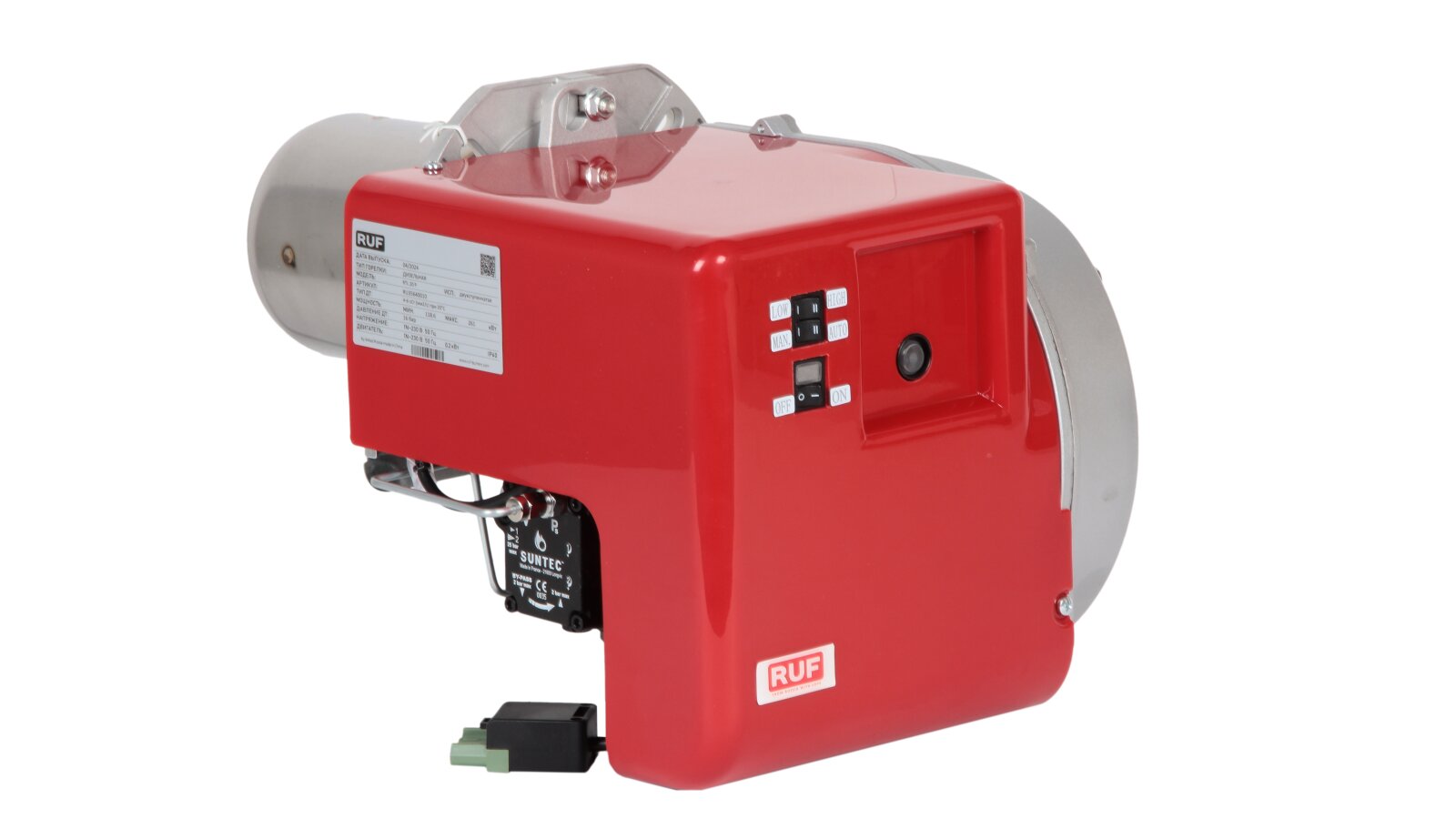

Дизельная горелка RUF RTL 20 P

Дизельная горелка RUF RTL 20 P, арт: RU35640010 соответствует 2 классу по уровню эмиссии оксидов азота, регламентированных европейским стандартом. Сжигает дизельное топливо вязкостью 4-12 сСт. Автоматический режим работы обеспечивает высокую эффективность, безопасную и комфортную эксплуатацию.

Для надежного и безопасного функционирования реализованы:

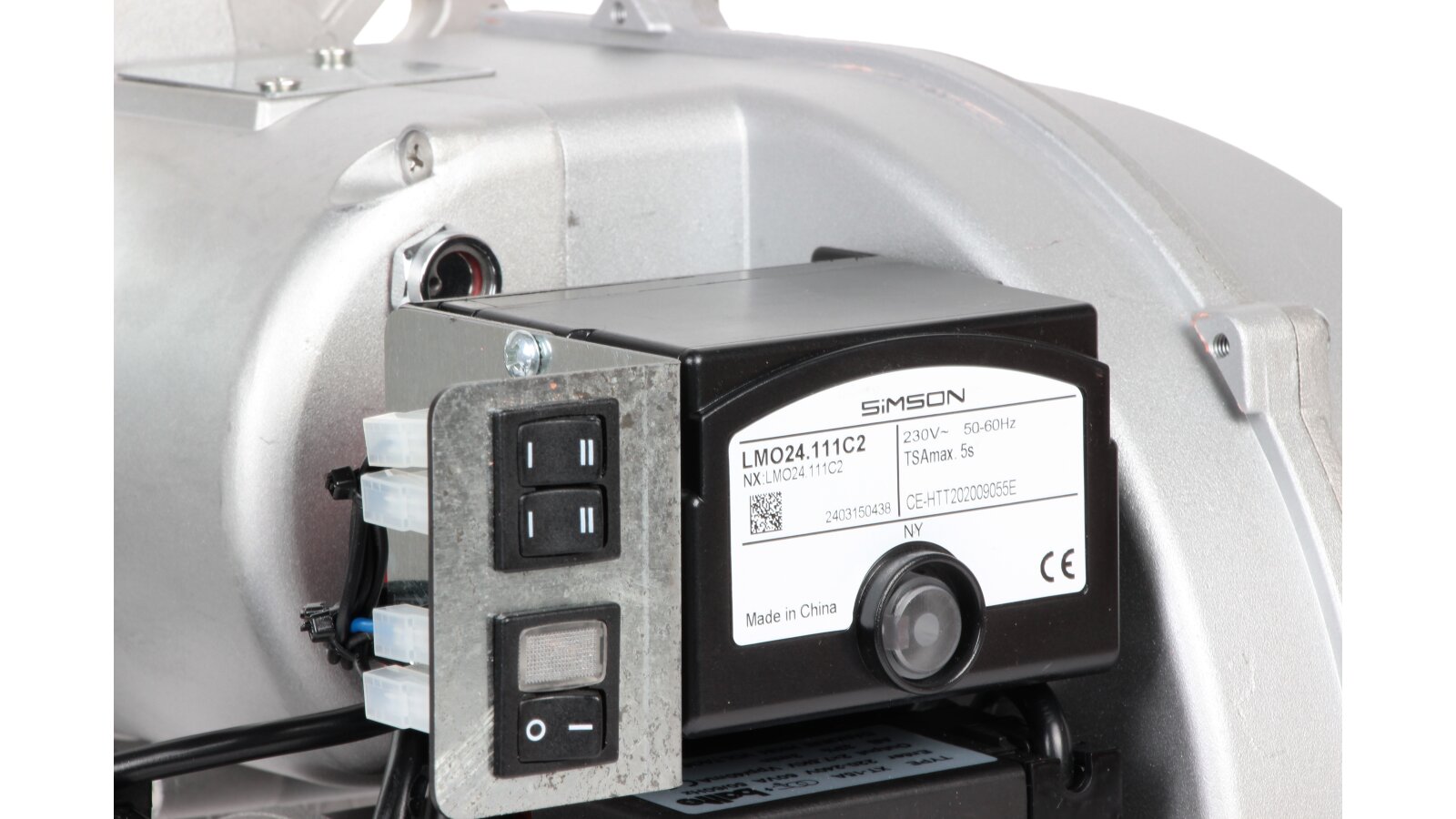

• автоматизация всех процессов, управление работой блоком автоматики LOA24;

• защитное отключение при потере/ недостаточности рабочего напряжения;

• прекращение запуска с последующей блокировкой при регистрации постороннего света;

• блокировка при необнаружении/ угасании пламени при розжиге/ работе горелки;

• мгновенное перекрытие топливной линии при сбоях и угрозах;

• перезапуск системы через каждые 24 часа с самопроверкой компонентов.

Основные узлы горелки

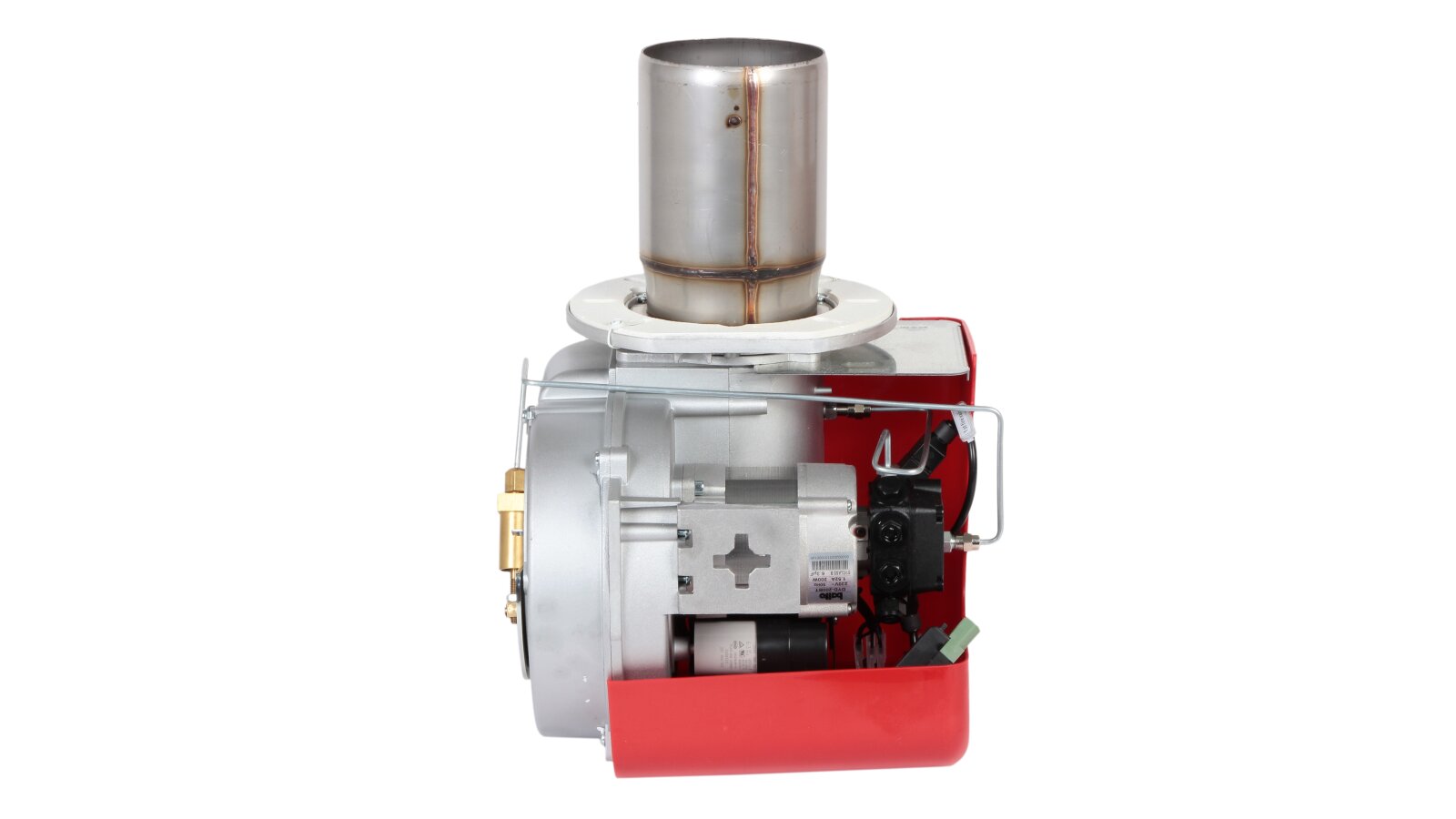

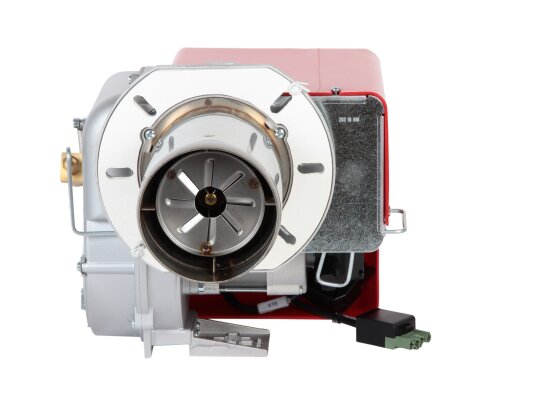

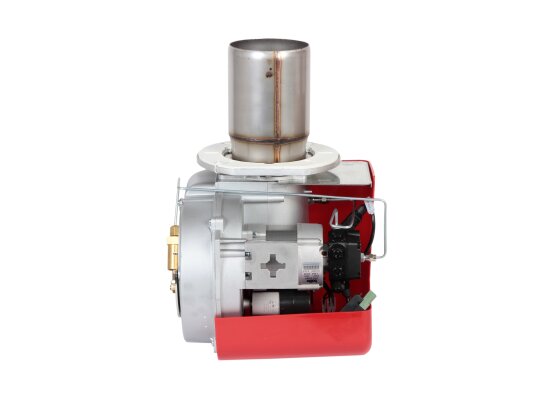

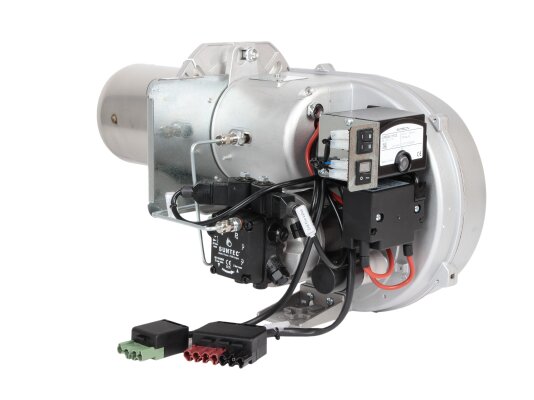

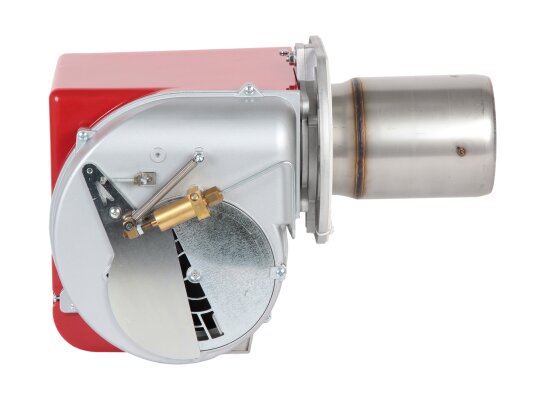

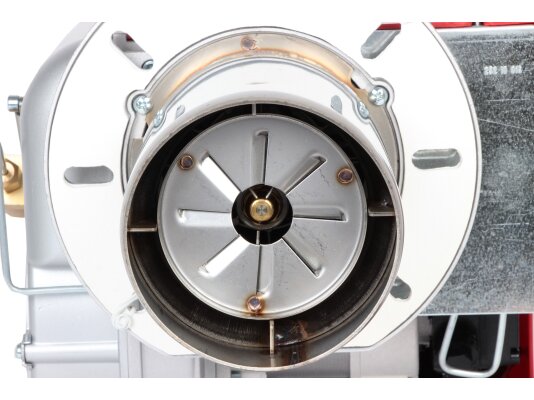

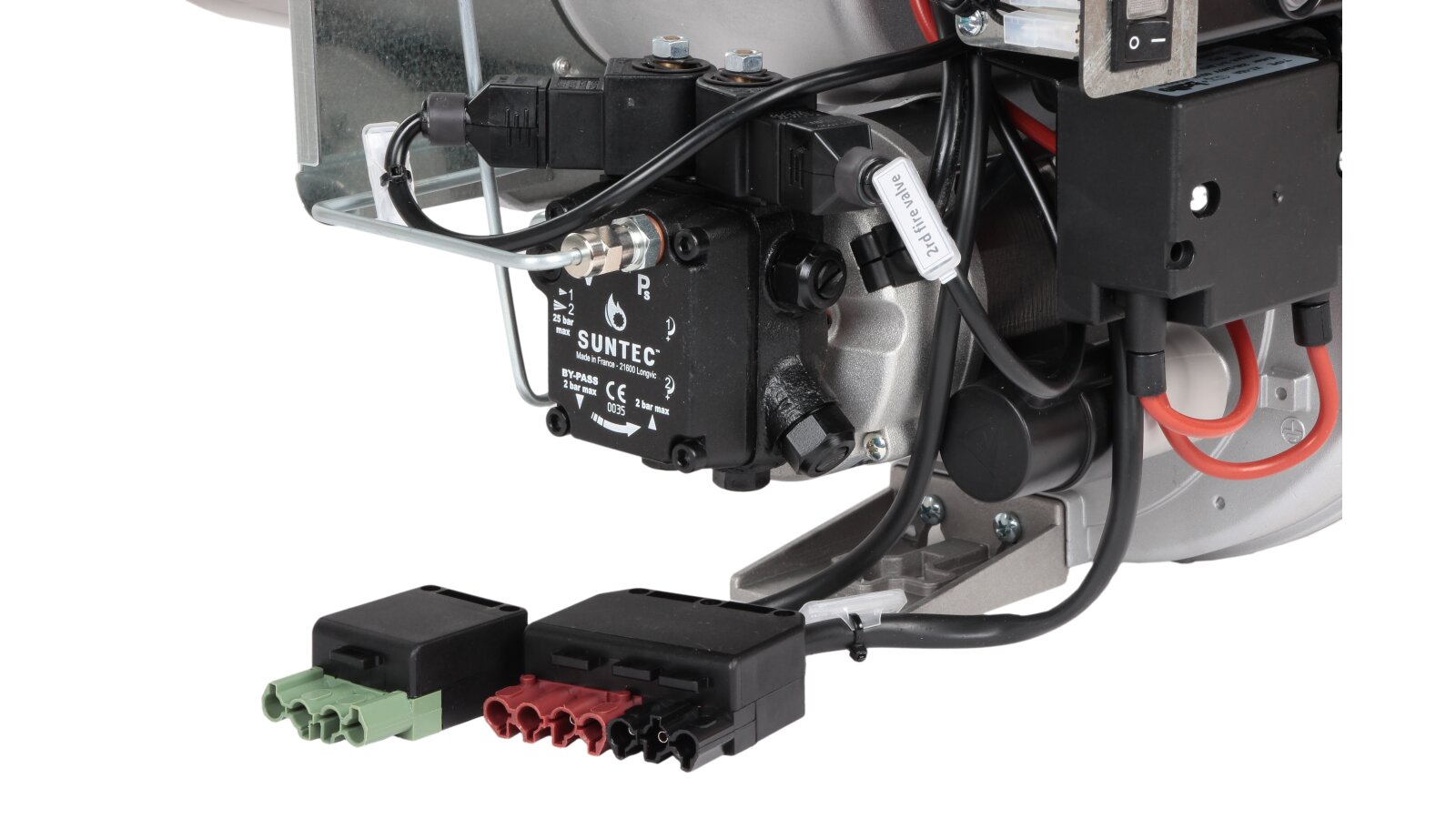

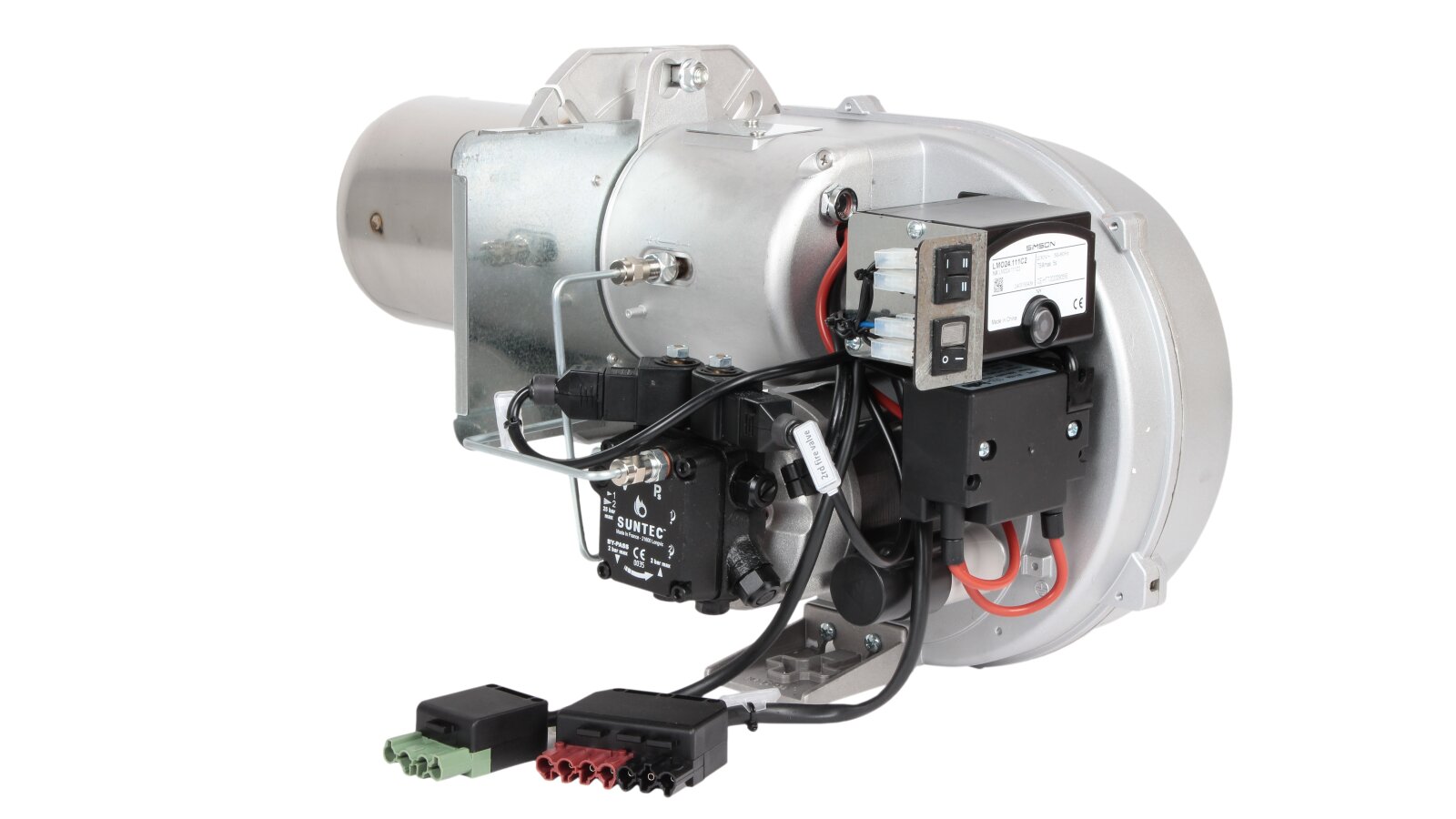

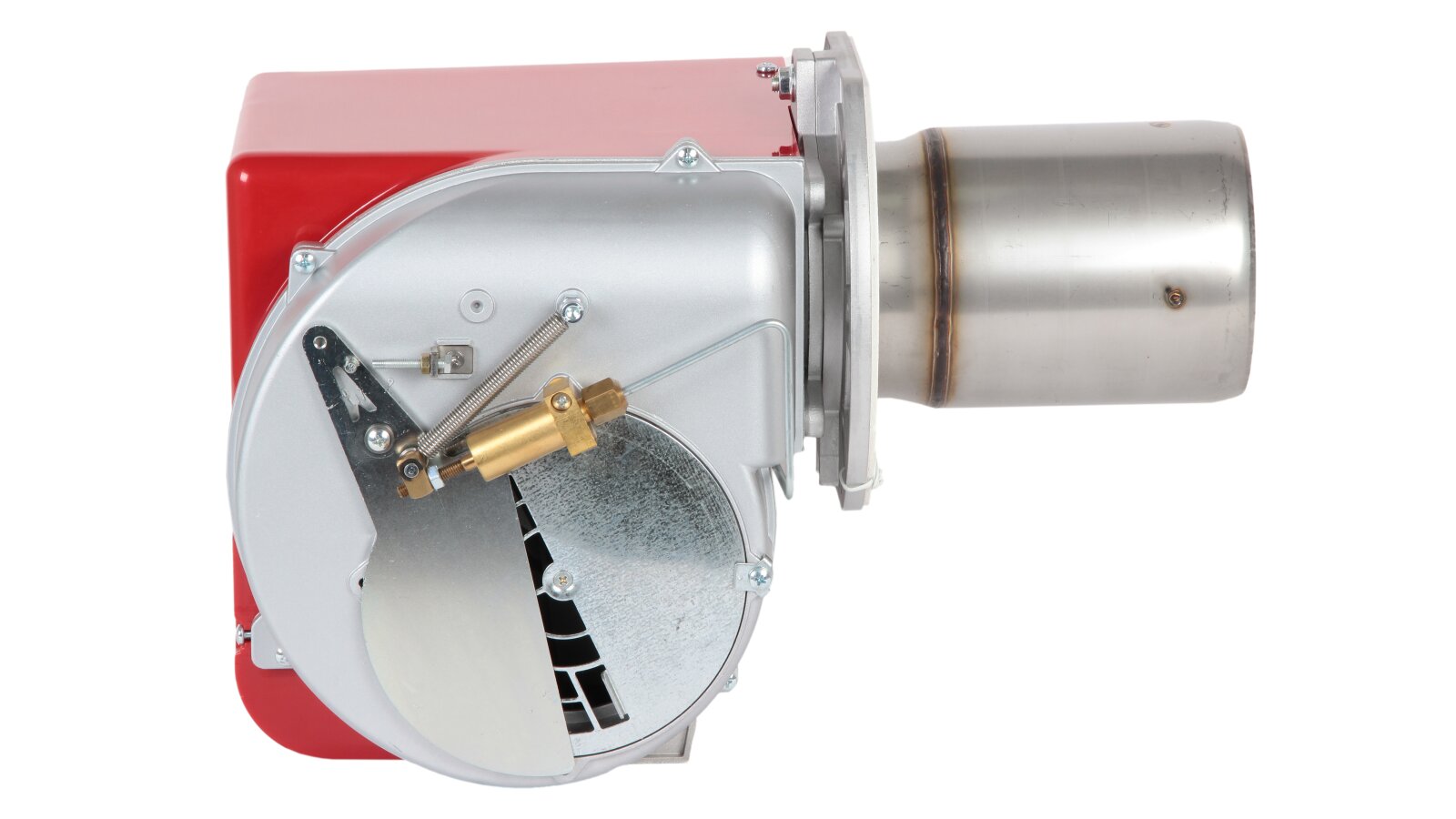

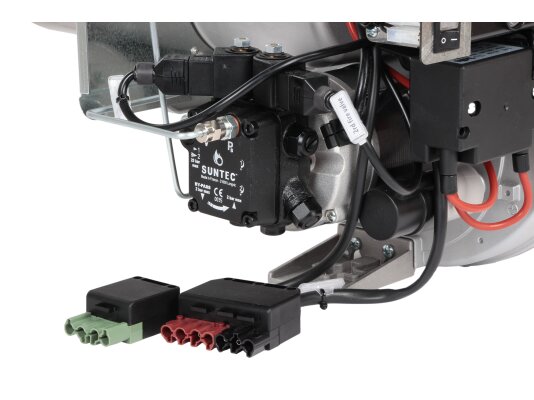

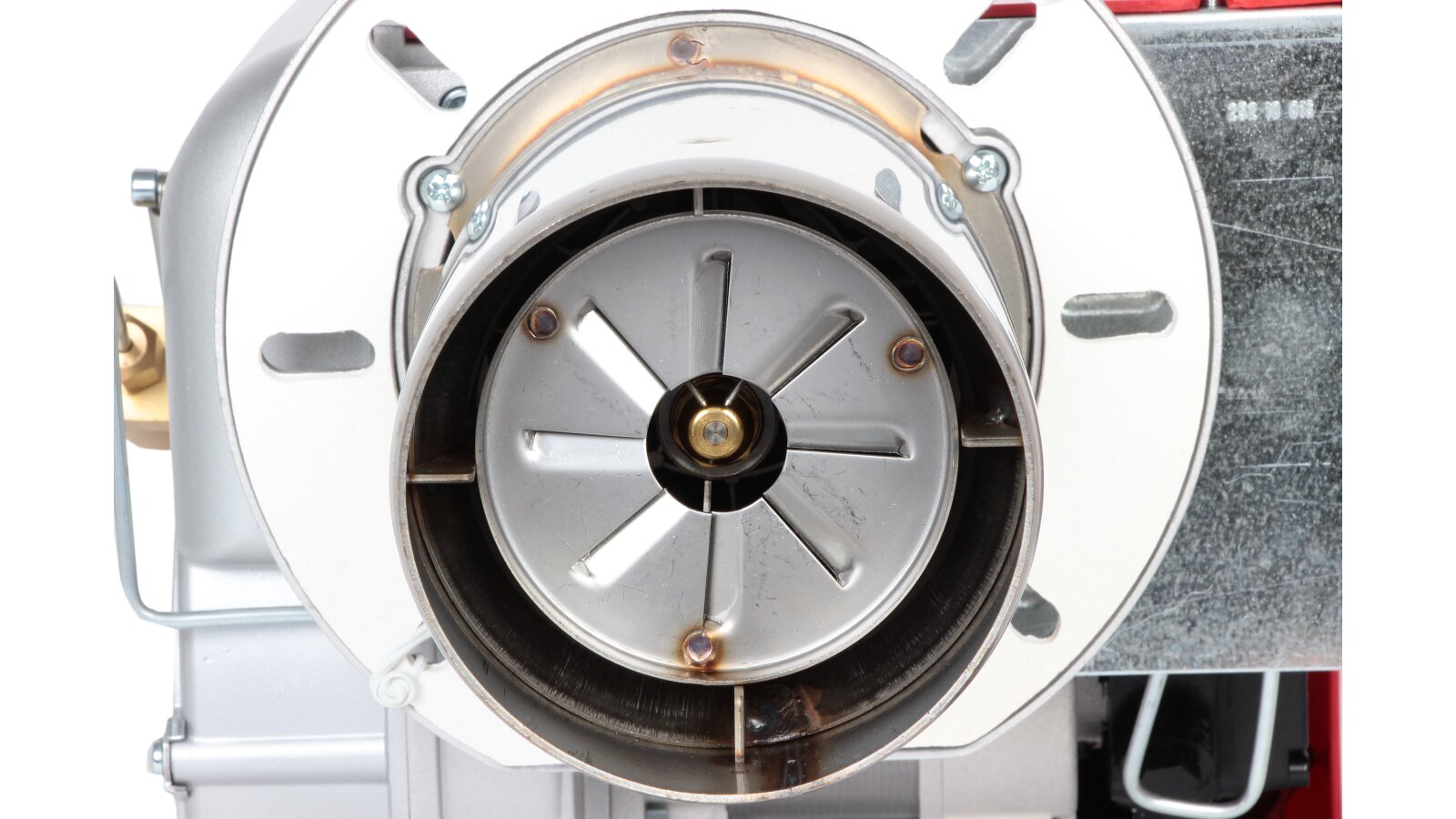

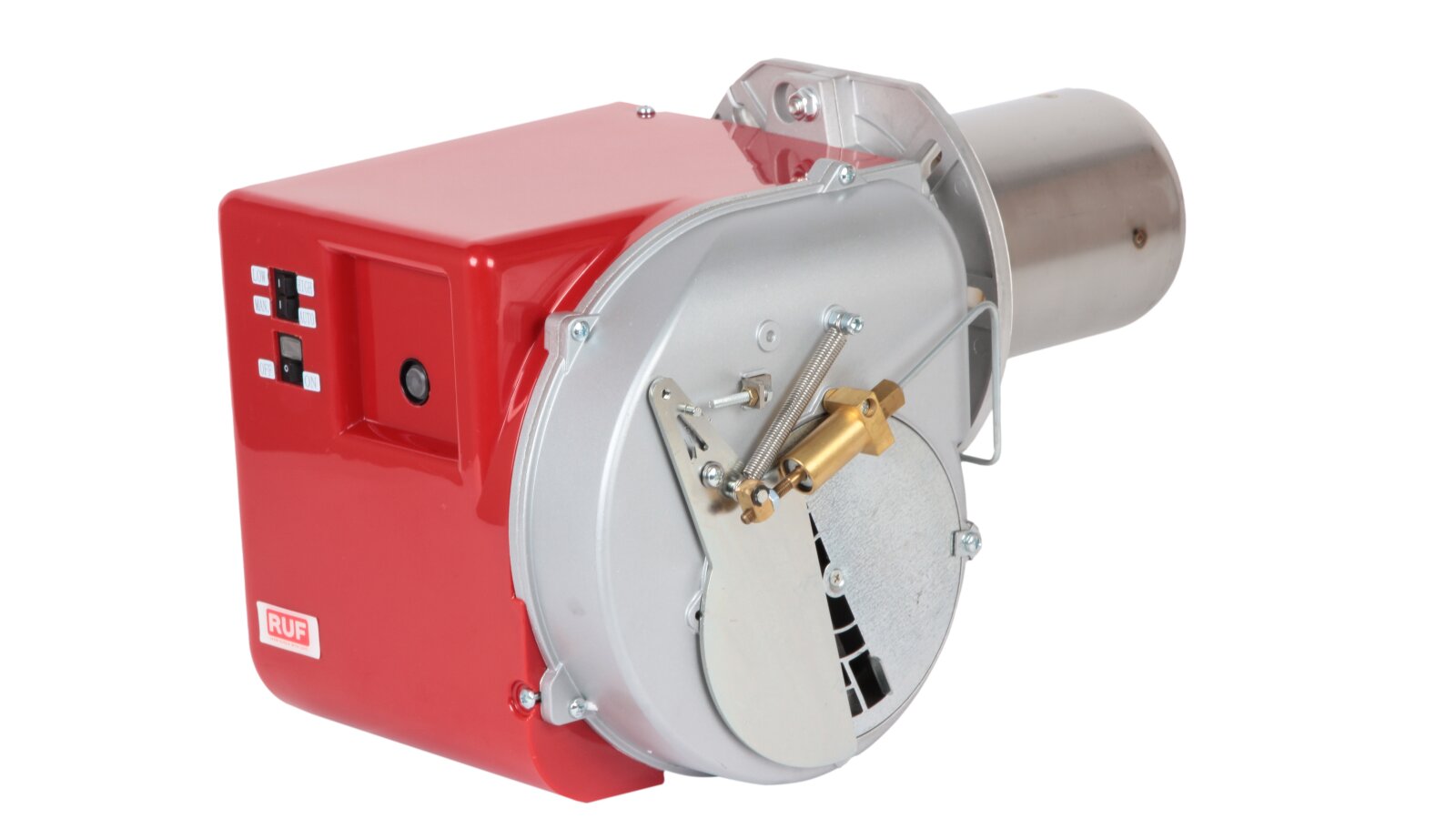

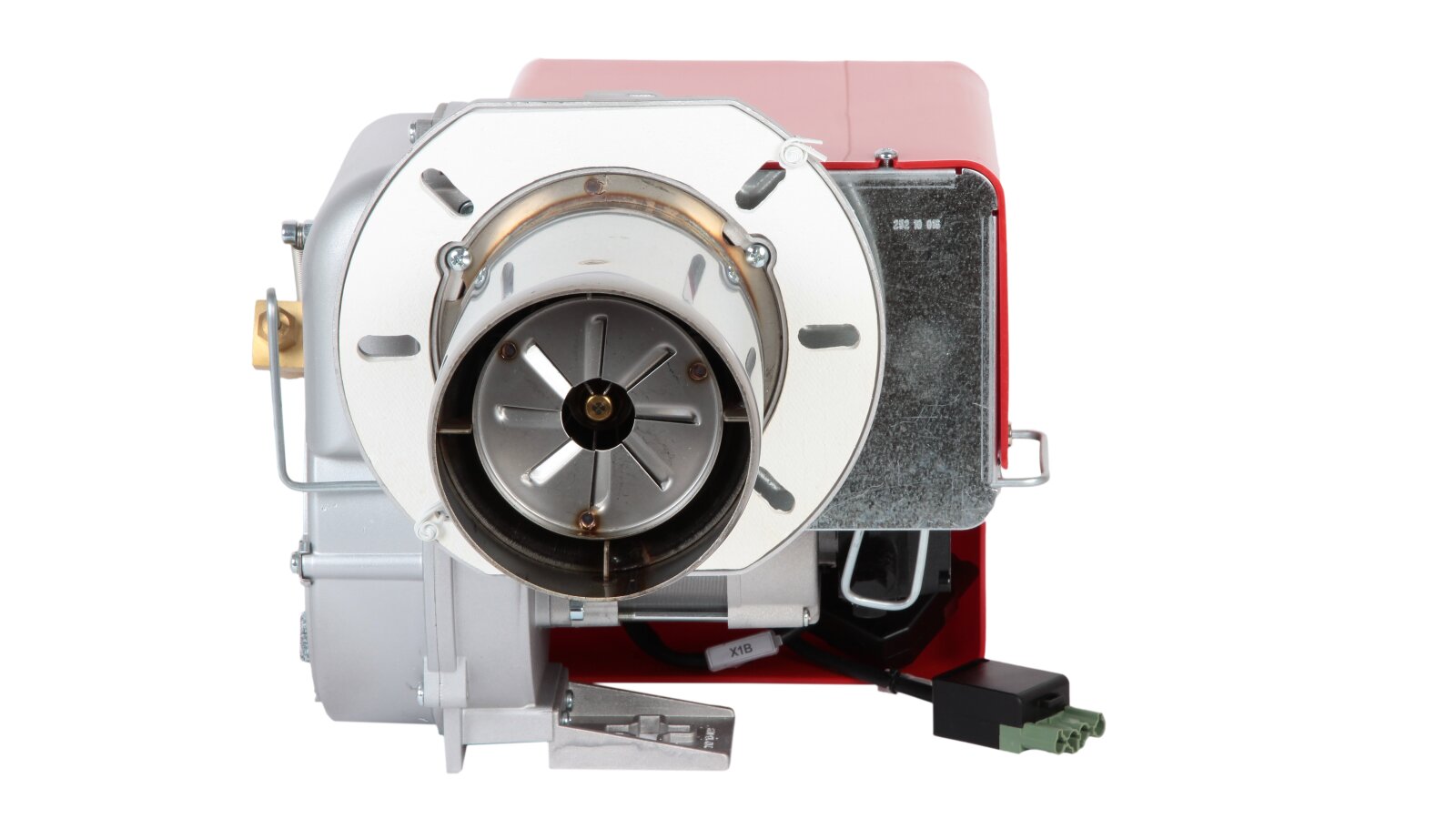

Дизельная горелка представляет собой моноблок со встроенным вентилятором. Оснащена блоком управления, топливным насосом, двигателем мощностью 200 Вт, запорными электромагнитными клапанами 1-ой и 2-ой ступени, устройством зажигания, электродом розжига, датчиком пламени, электрическими компонентами с защитой от ошибочного подключения. Объем подачи воздуха регулируется изменением положения заслонки и зазора на огневой голове.

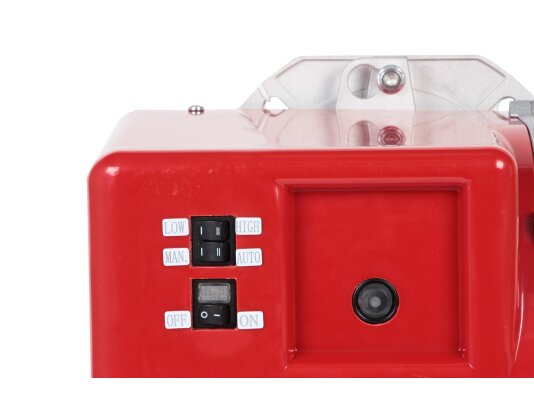

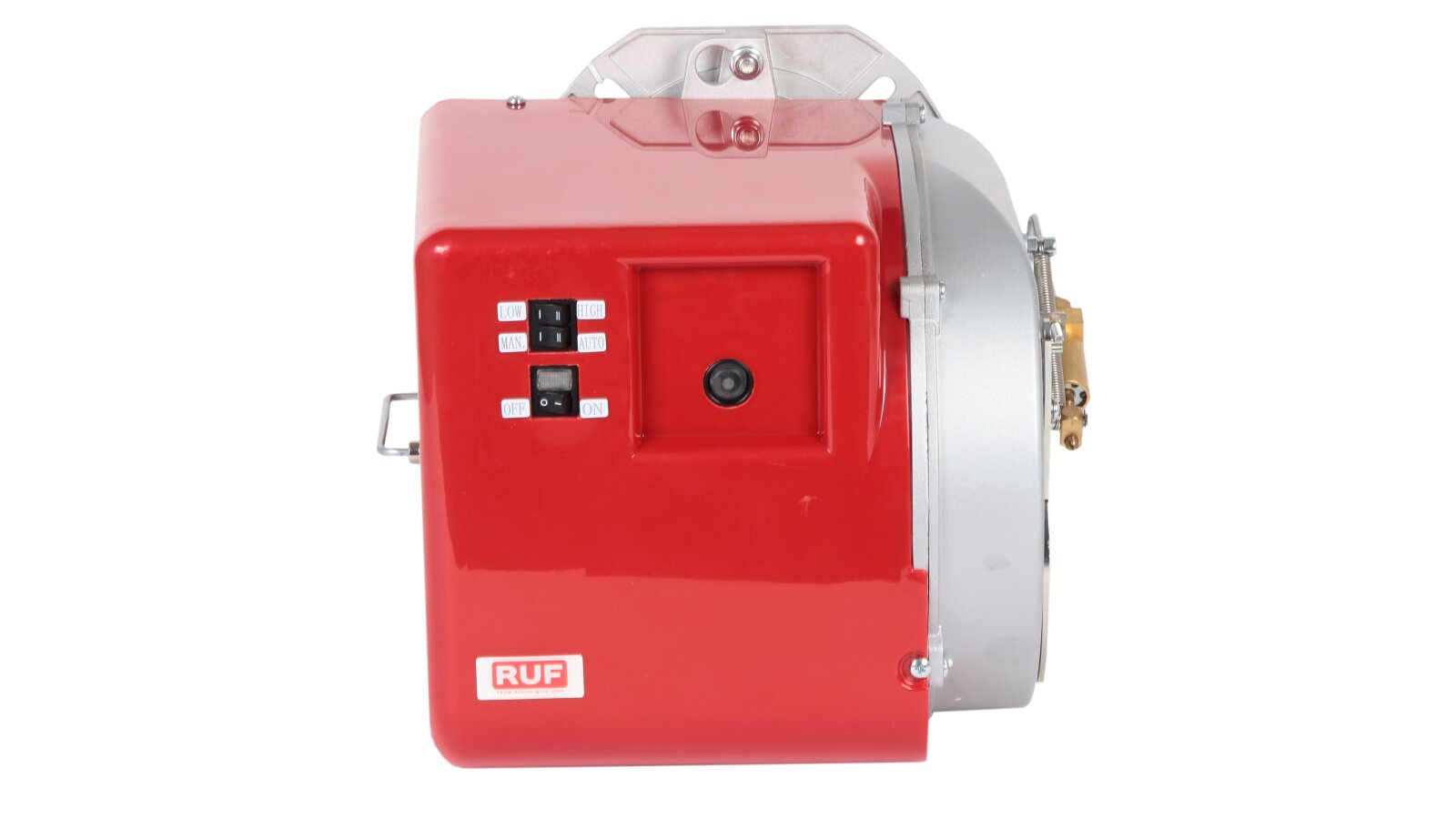

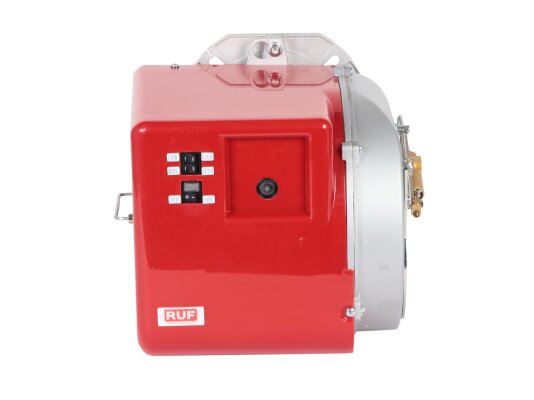

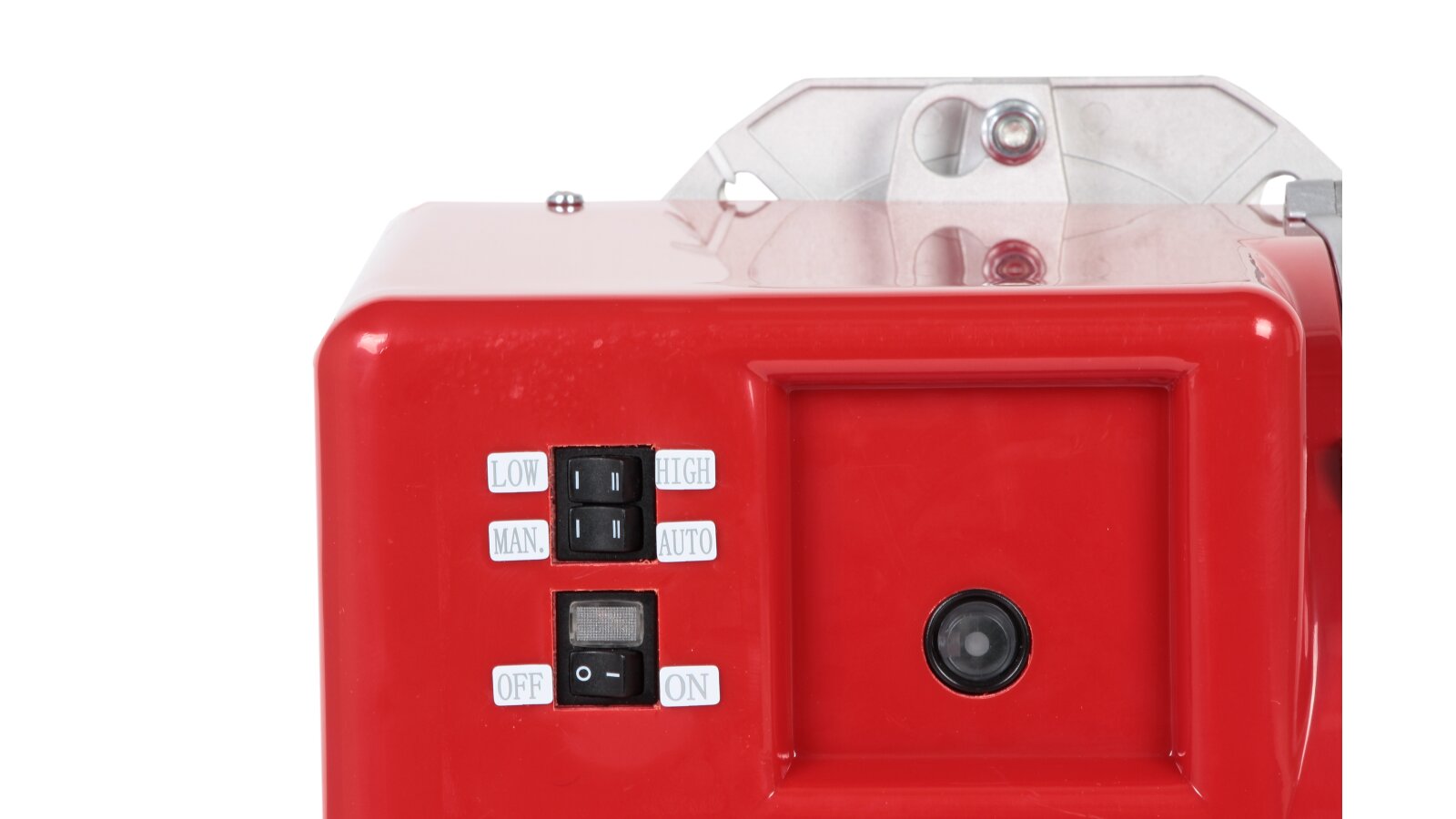

Корпус закрыт полимерным кожухом для эргономичного дизайна и снижения шума. На лицевой стороне находится кнопка аварии для индикации режима работы, сброса блокировки и перехода в режим диагностики. Цветовые коды позволяют оператору контролировать работу горелки и устанавливать причины неполадок. С помощью адаптера OCI400 и программного обеспечения ACS400 можно выполнять компьютерную диагностику.

Используемое топливо

Горелки для котлов отопления RTL Р рассчитаны на работу с дизельным топливом, отвечающим требованиям ГОСТ 305-2013. Использование для других видов топлива не предусмотрено и приводит к аннулированию гарантии производителя.

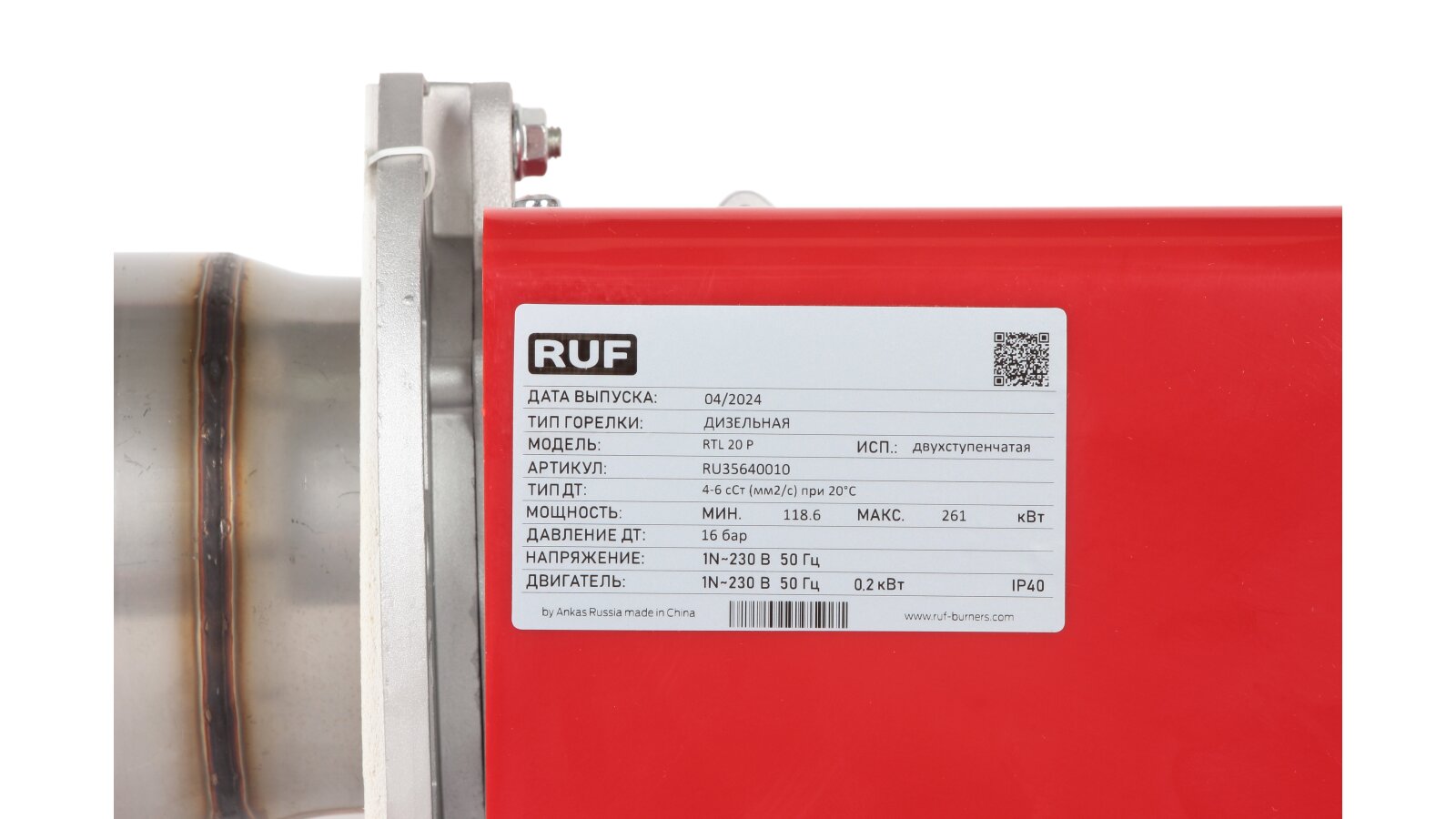

Основные характеристики и особенности:

• две ступени мощности, регулирование в диапазоне: 118,6-261 кВт;

• непостоянный режим работы, перезагрузка через каждые 24 часа;

• класс 2 по количеству вредных выбросов в атмосферу;

• контроль пламени с помощью фотодатчика;

• мощность двигателя: 200 Вт;

• давления подачи топлива, настроенное на заводе: 12 бар (регулируется);

• отключение при напряжении < 165 В с последующим запуском (напряжение >175 В);

• ограничение времени работы подогревателя до достижения заданной температуры топлива (10 минут);

• возможность удаленного сброса блокировки;

• несколько попыток перезапуска;

• эксплуатационные температуры: 0...+40 °C;

• ресурс службы при выполнении требований по размещению, монтажу, ТО: 15 лет.

Требования к месту установки

Дизельная горелка RUF RTL Р может устанавливаться в сухих, чистых помещениях с вентиляцией, исключающих попадание на корпус солнечных лучей, осадков, образование льда. В месте эксплуатации недопустимо наличие агрессивных испарений, твердых летучих частиц.

Достоинства:

• 2-ступенчатое регулирования мощности;

• автоматизированное управление и контроль;

• незначительный объем вредных выбросов, 2 класс экологичности;

• эффективная, безопасная работа;

• ровное, устойчивое пламя;

• продуманная эргономика, удобство настройки и эксплуатации;

• мгновенное реагирование на угрозы;

• временная блокировка при низком напряжении в сети;

• индикация состояний работы и отказов.

Применение

Двухступенчатая дизельная горелка RUF RTL Р встраивается в промышленные системы сжигания и технологическое оборудование мощностью до 208,8 кВт. Подходит для оснащения отопительных, водогрейных котлов, тепло-, парогенераторов и других аналогичных устройств.
