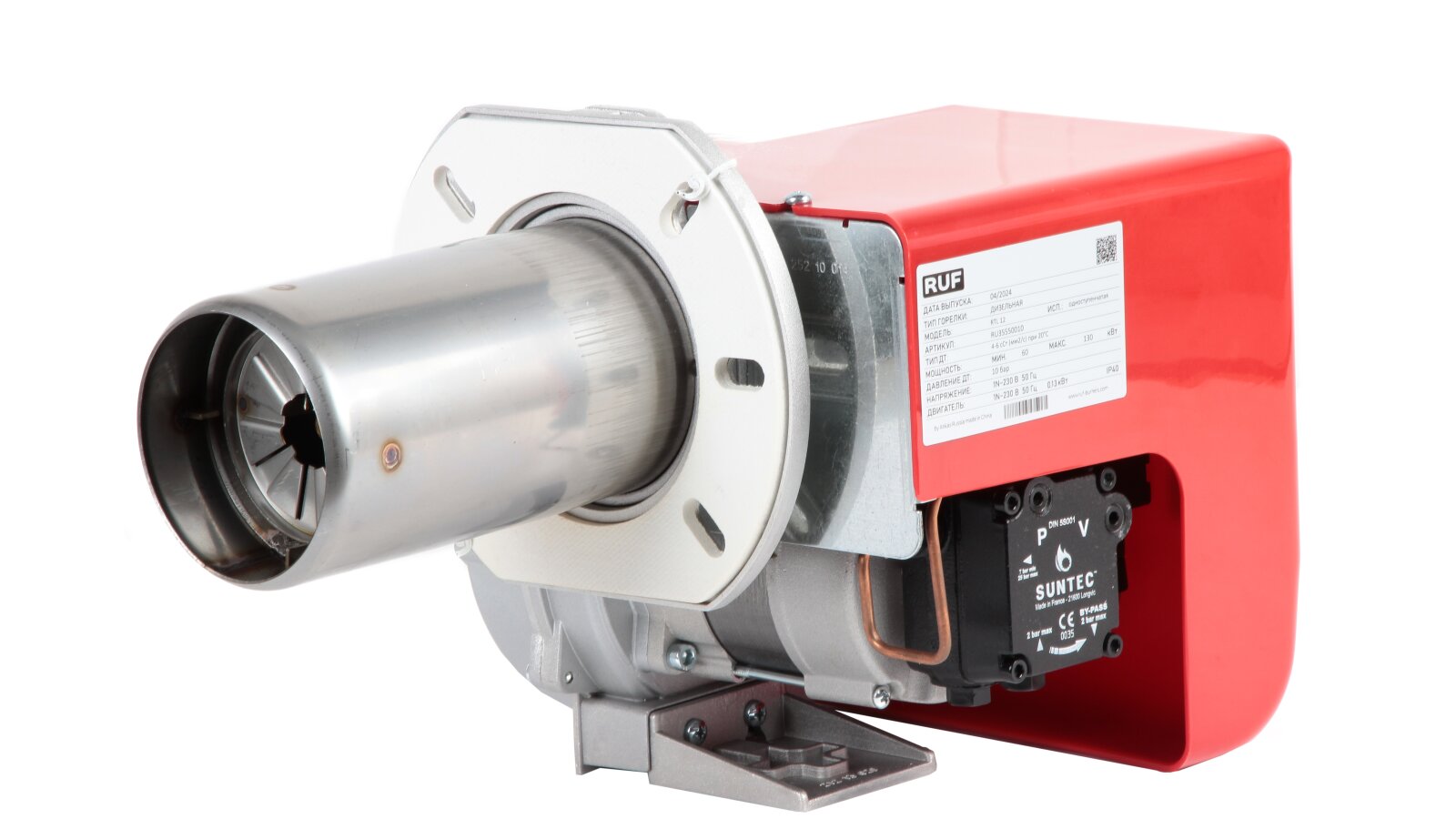

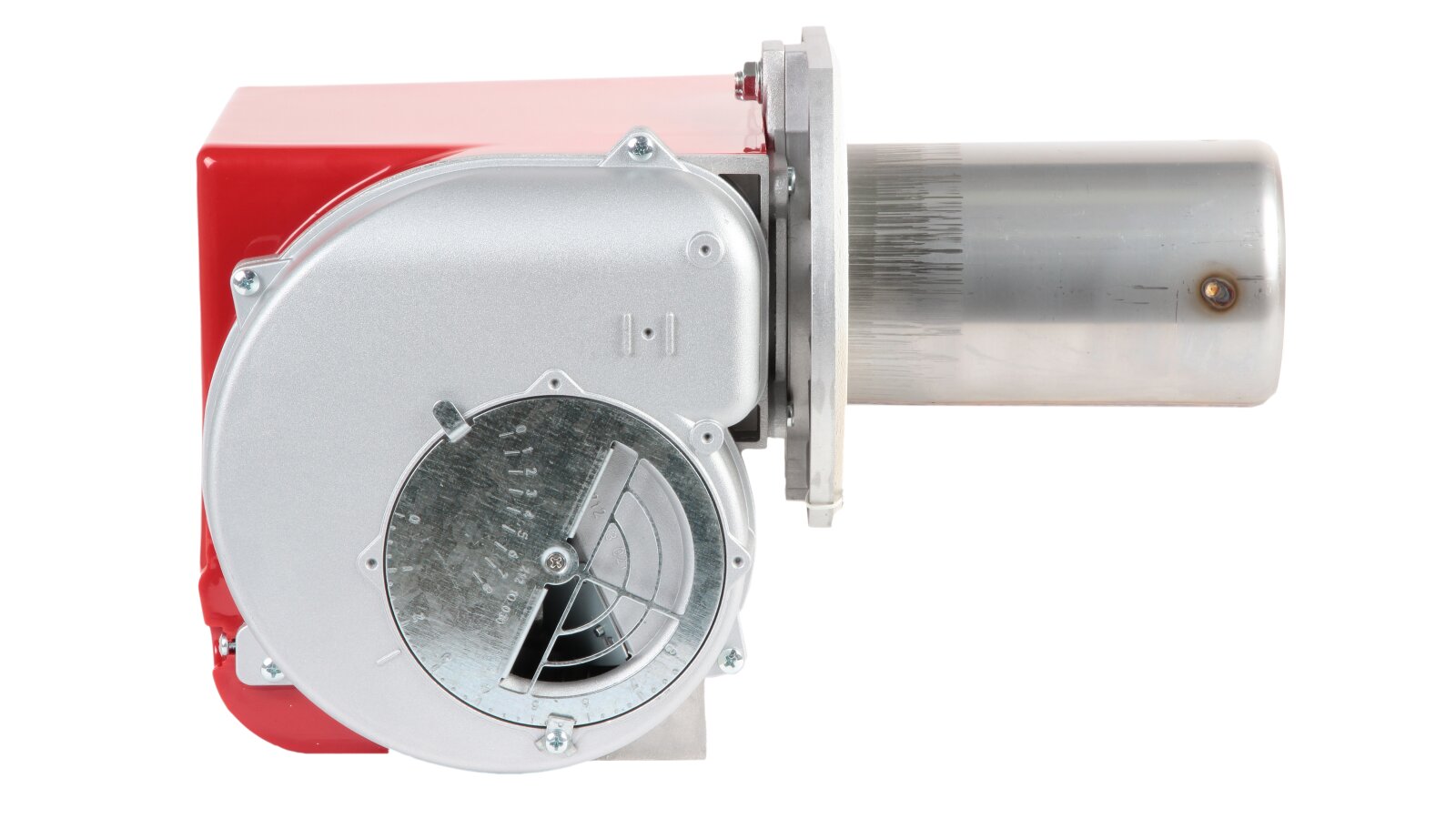

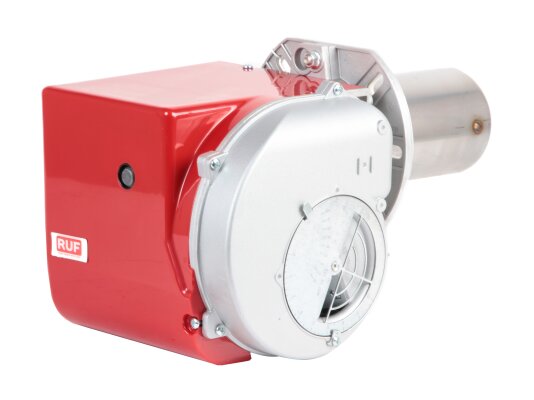

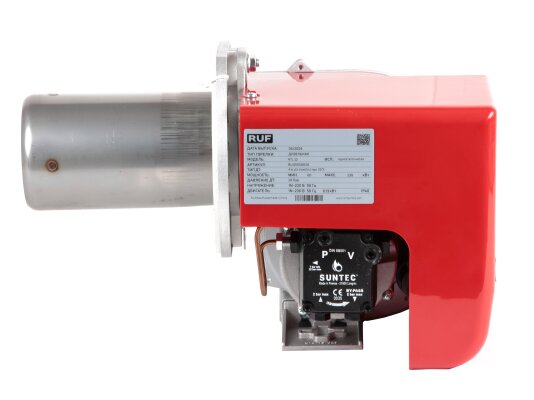

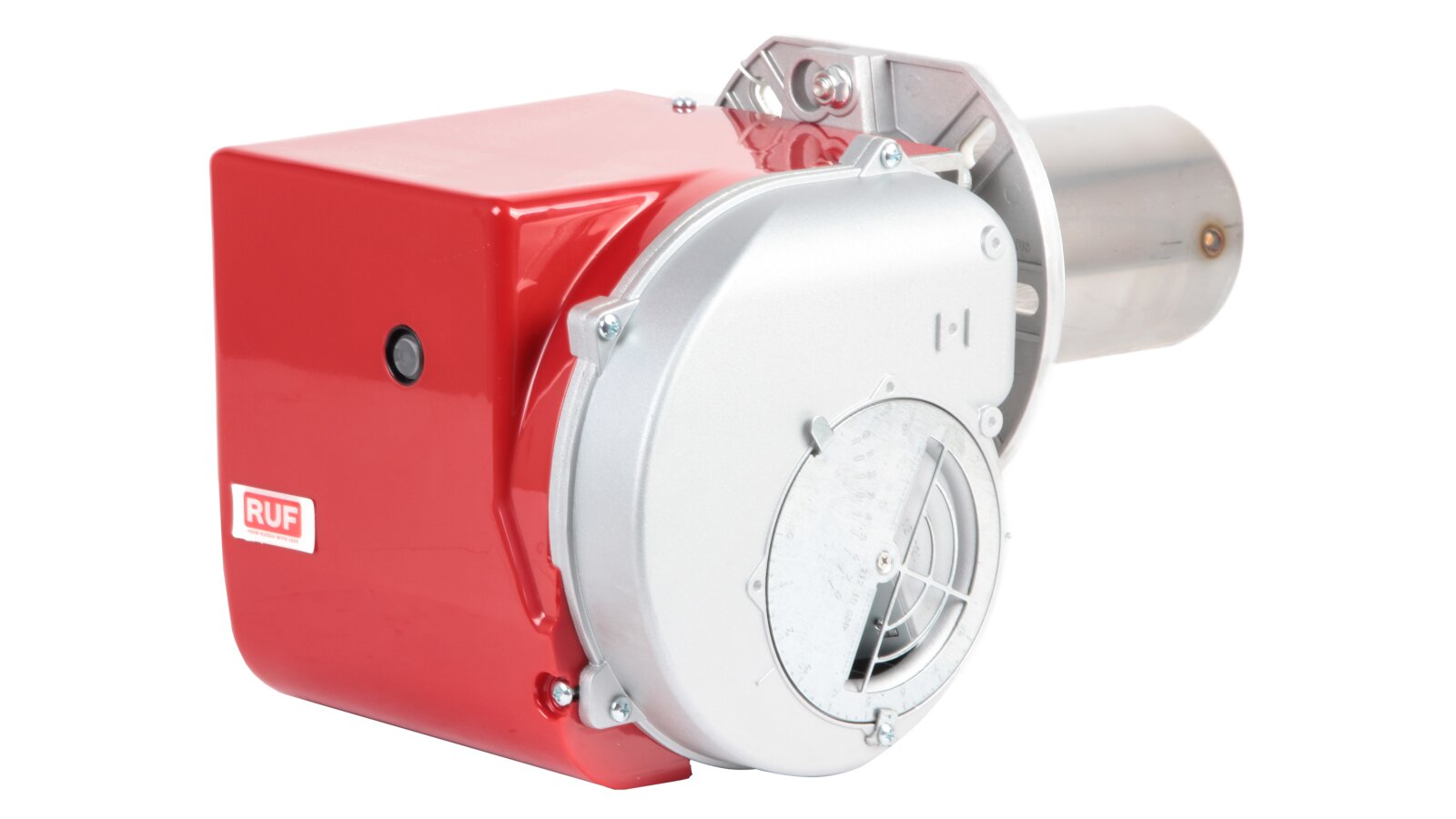

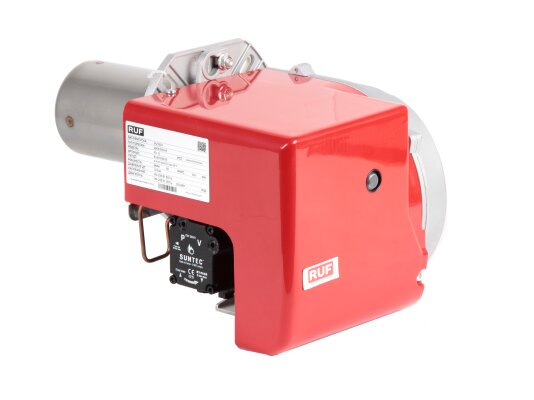

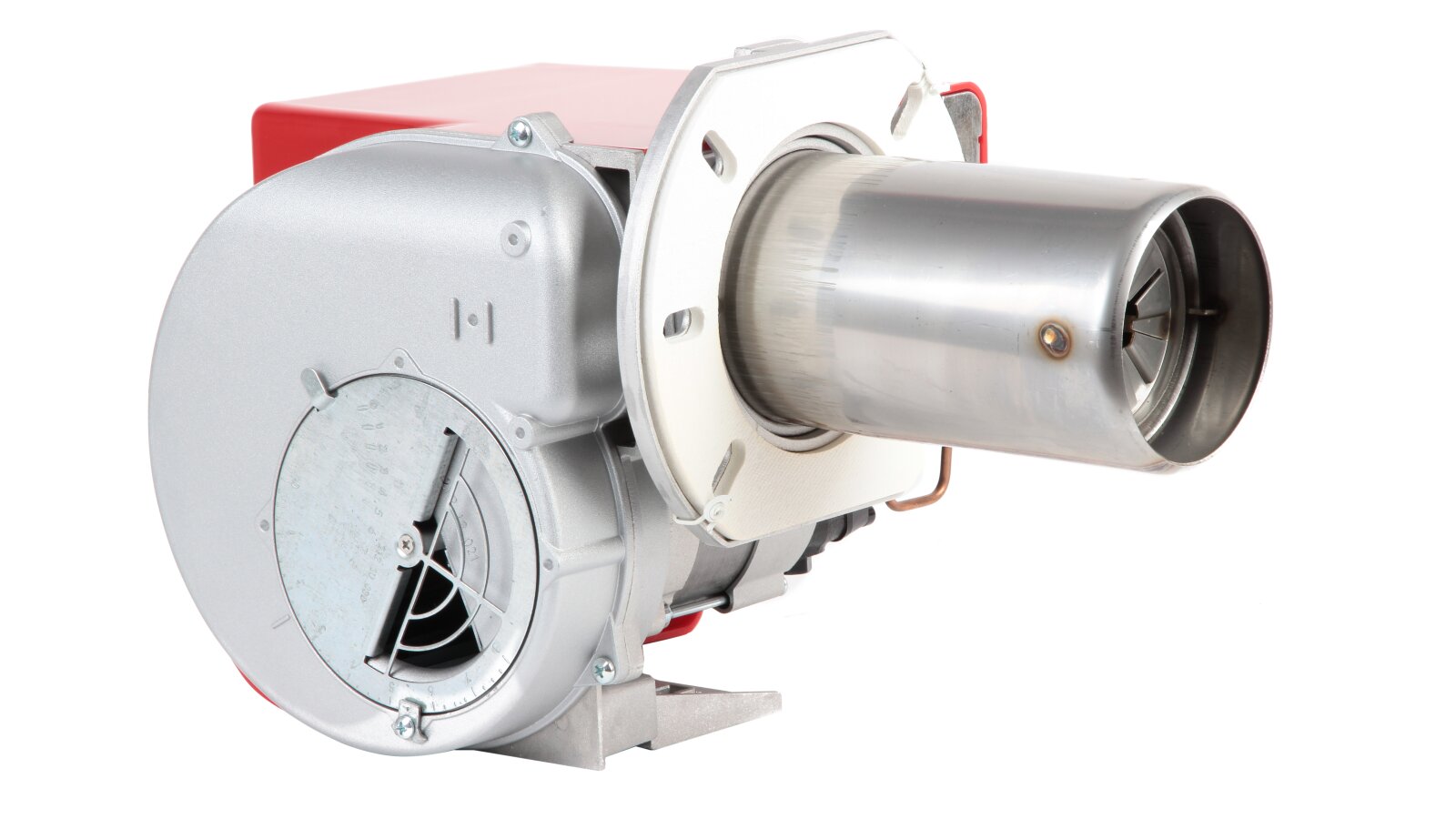

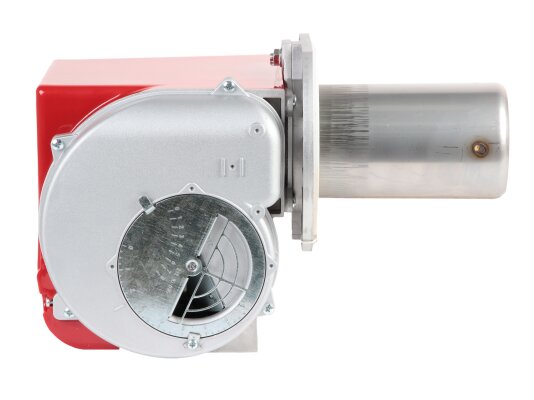

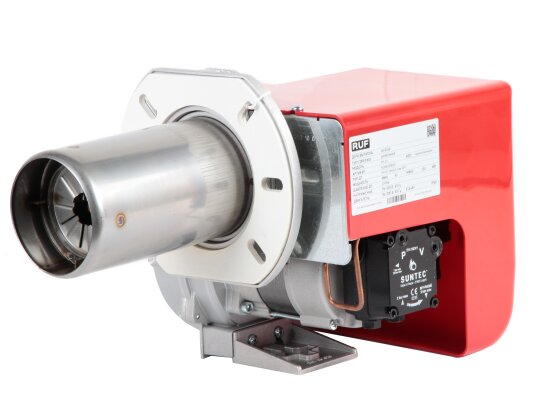

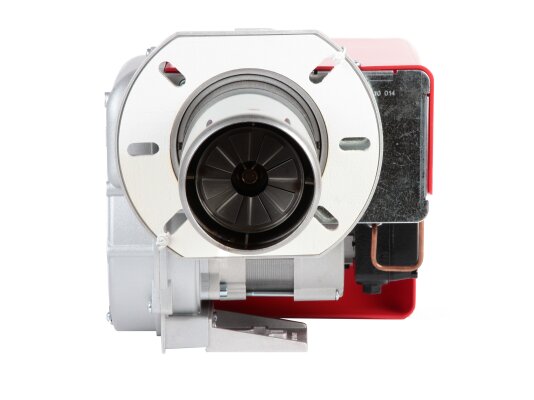

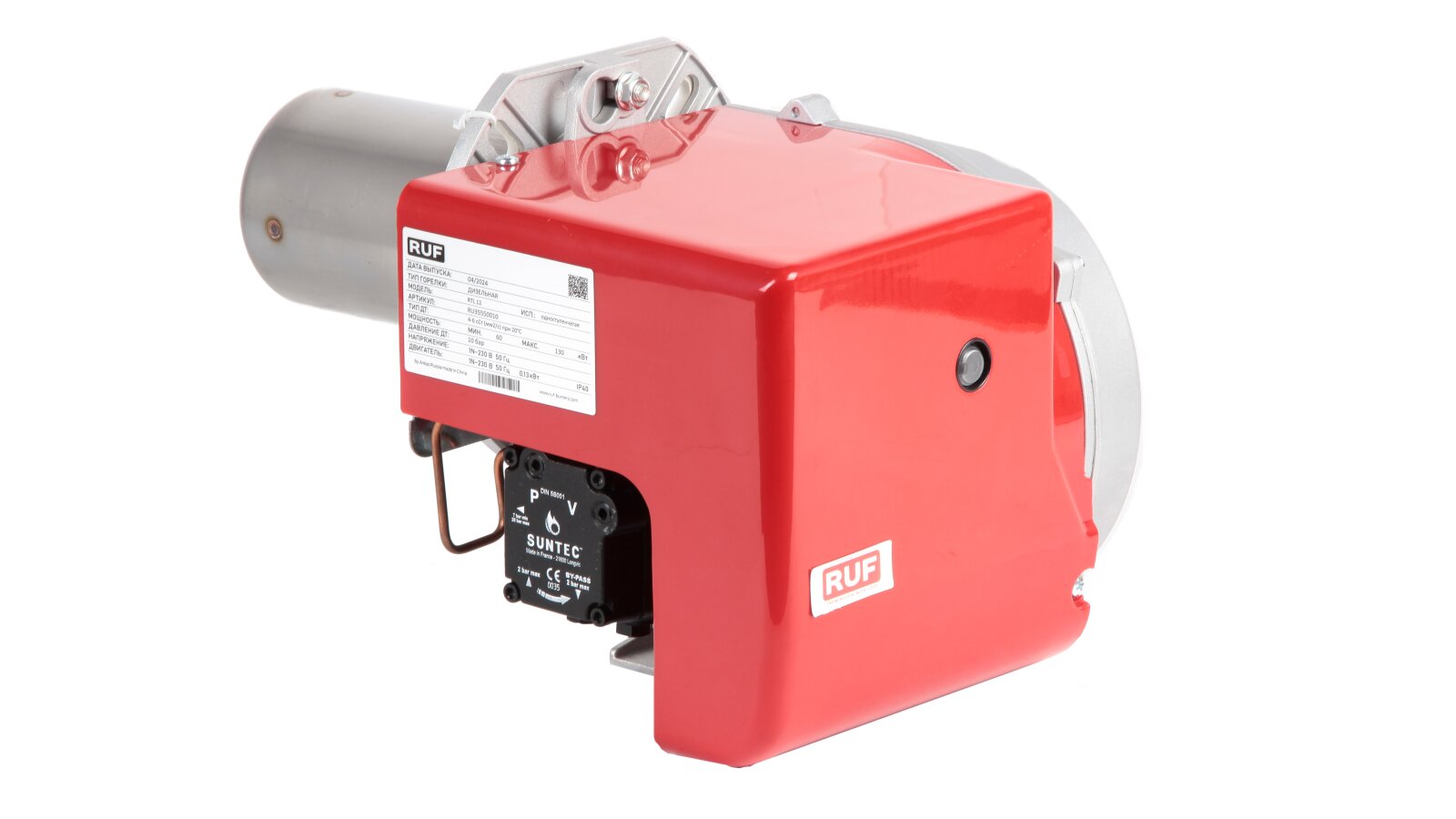

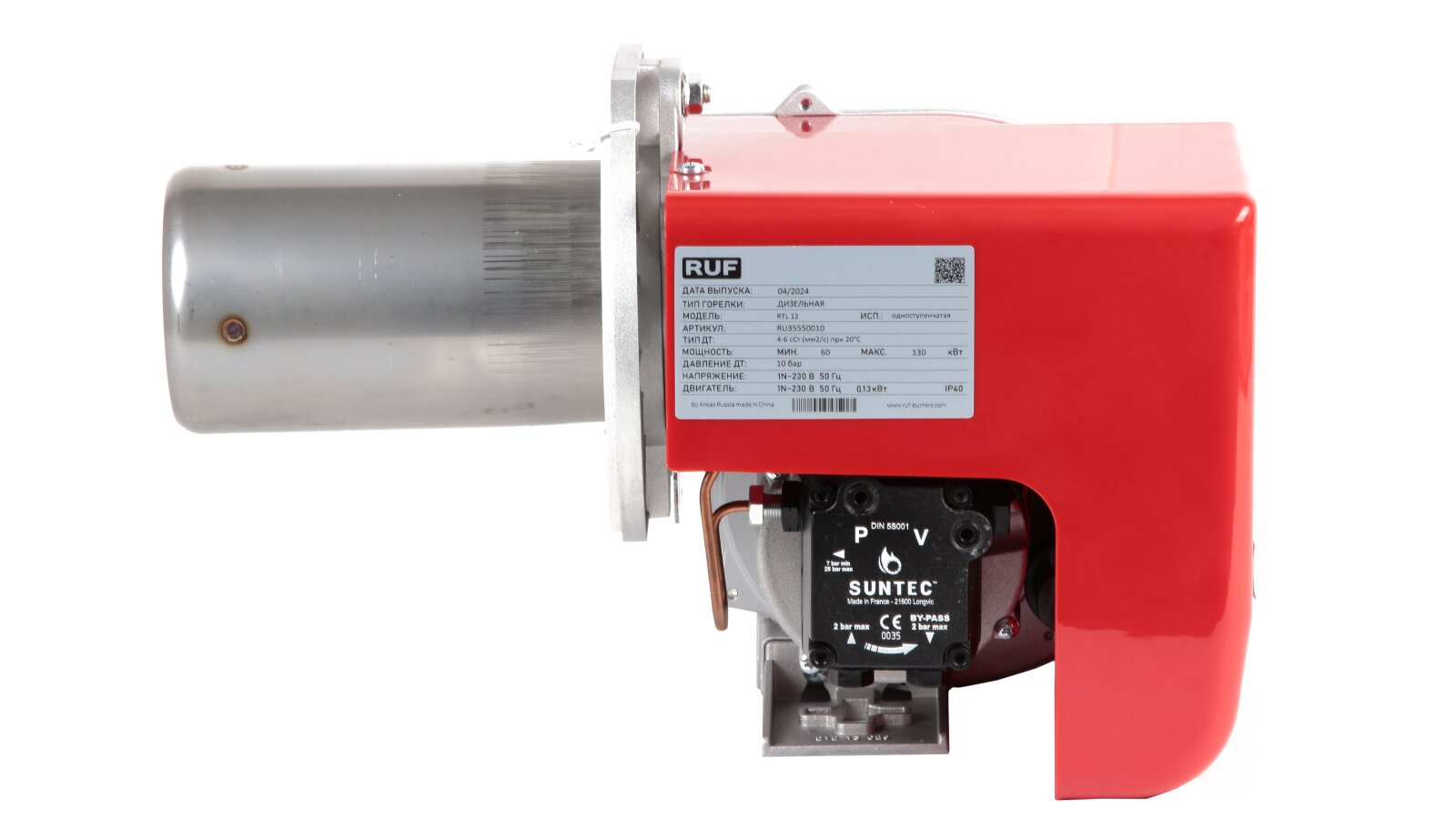

Дизельная горелка RUF RTL 12

Дизельная горелка RUF RTL 12, арт: RU35550010 работает в одноступенчатом режиме регулирования мощности. Обеспечивает высокое качество сгорания топлива. Соответствует 2 классу экологичности по европейскому стандарту. Совместима с котлами и теплогенераторами различных модификаций.

Основные параметры и функции:

• диапазон регулирования: 60-130 кВт;

• рабочая среда: дизельное топливо вязкостью 4-12 сСт;

• прерывистый цикл, контролируемый перезапуск каждые 24 часа;

• заводская настройка давления подачи топлива: 12 бар;

• II класс по объему выбросов загрязняющих веществ;

• настройка расхода воздуха вручную изменением положения заслонки;

• защитное отключение при недостаточном напряжении в сети питания, < 165 В;

• автоматический запуск после восстановления сетевых параметров (от 175 В);

• мгновенное реагирование на сбои перекрытием подачи топлива;

• индикация текущего состояния и блокировки;

• возможность дистанционного разблокирования системы;

• электрические соединения с защитой от неправильного подключения;

• ограниченный интервал работы подогревателя для подготовки топлива (10 минут);

• несколько попыток перезапуска;

• визуальные и компьютерные средства диагностики;

• рабочий ресурс: 15 лет при выполнении рекомендаций производителя.

Исполнение и комплектация

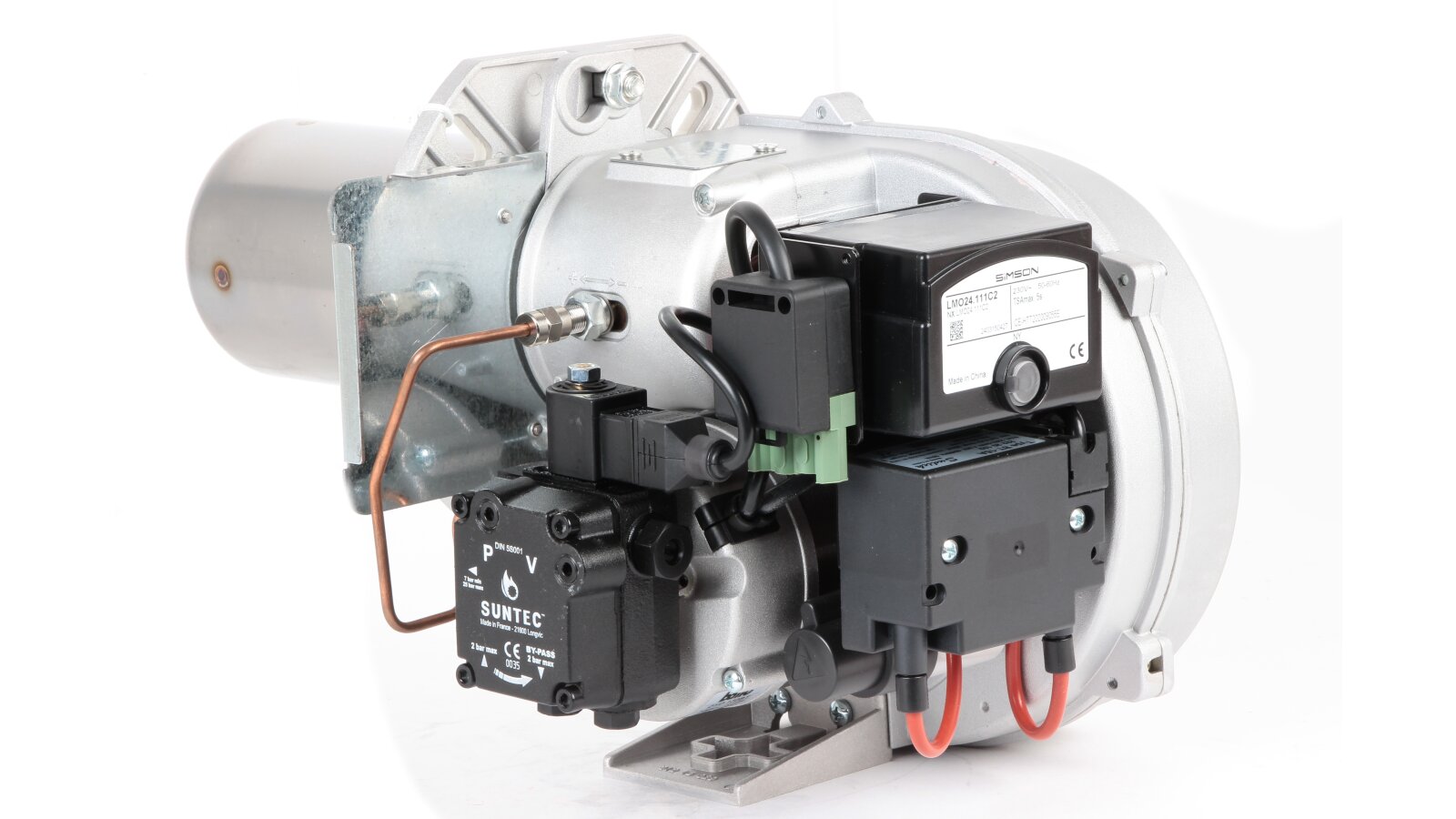

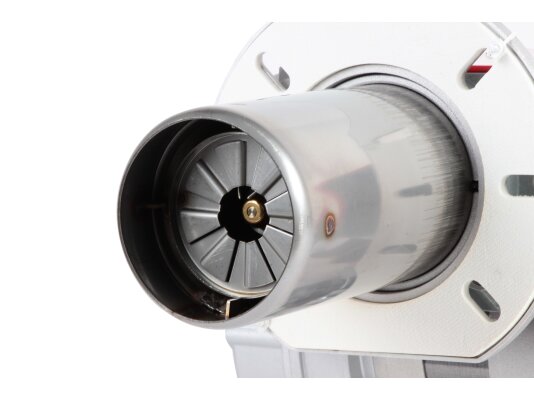

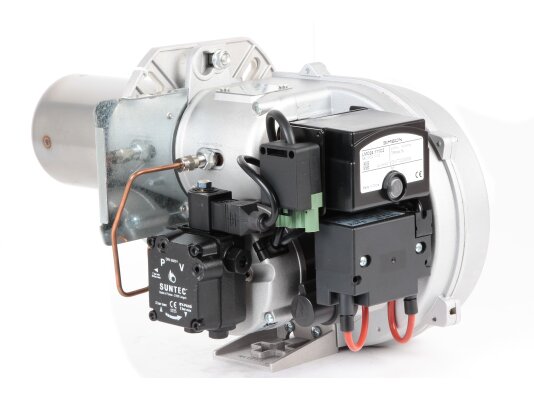

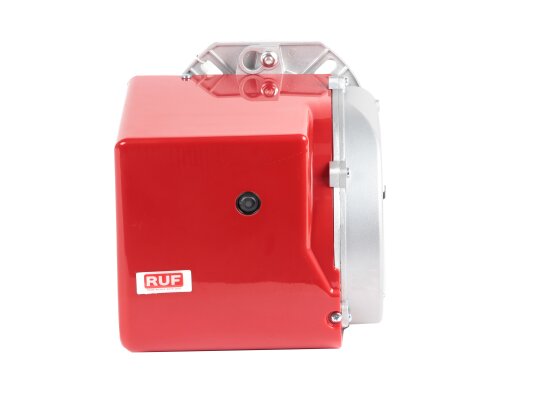

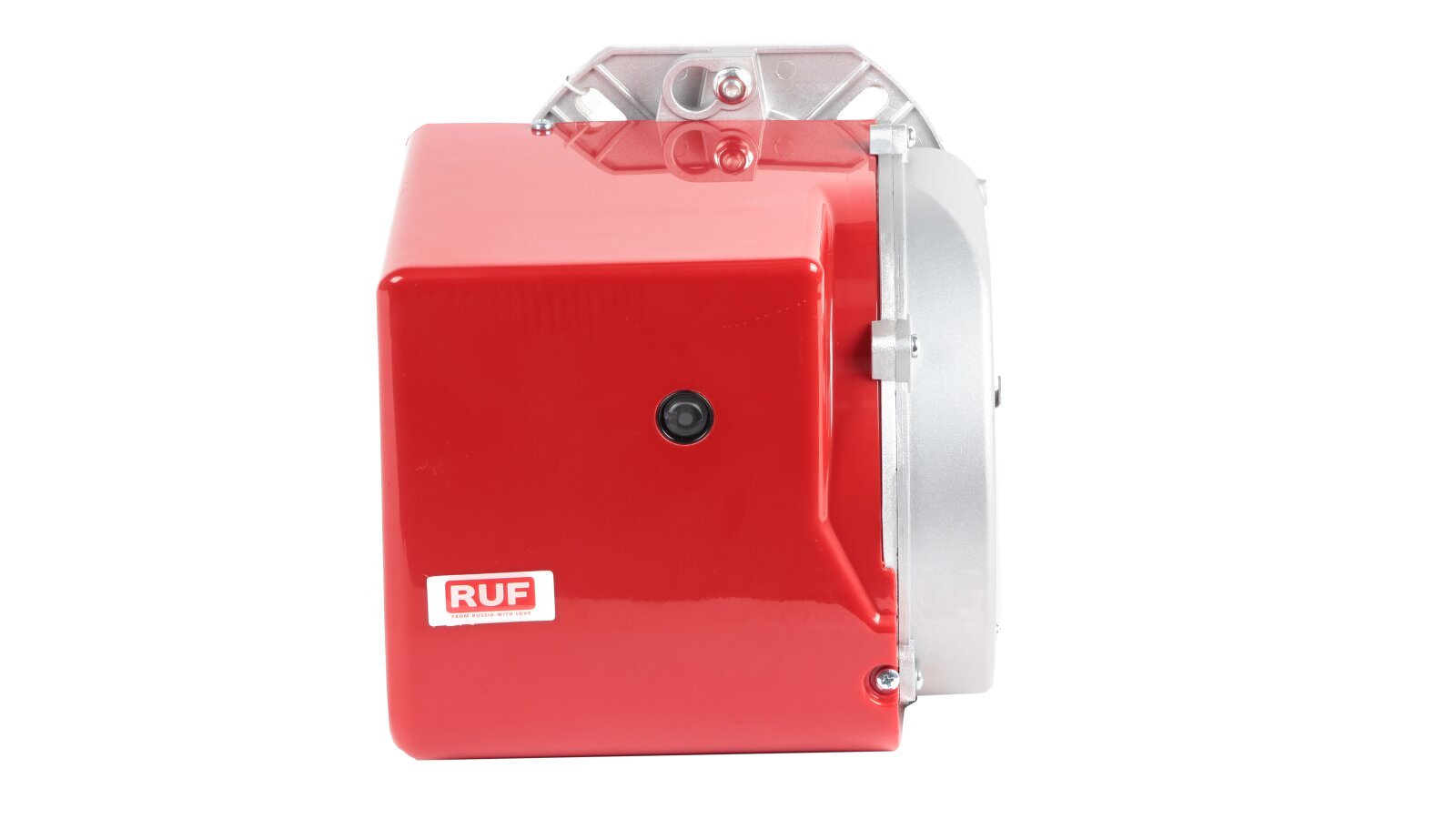

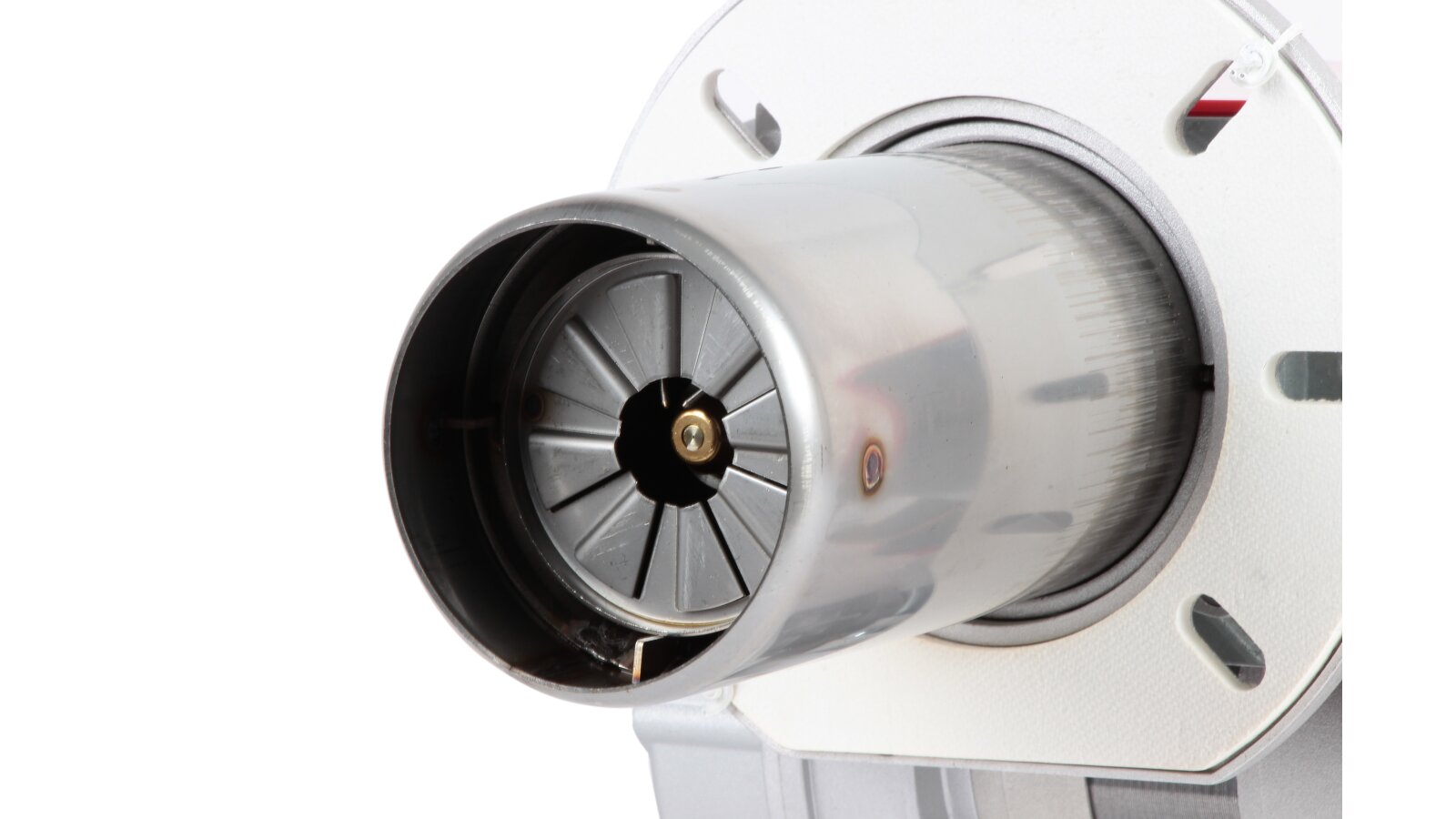

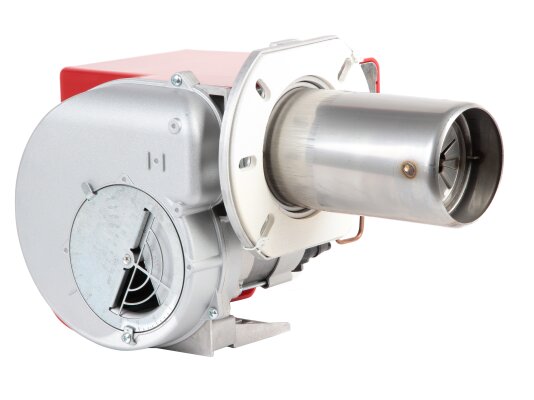

RUF RTL – блочная автоматизированная горелка с автоматикой LOA24. В состав входят: топливный насос Suntec, вентилятор, электромотор 130 Вт, трансформатор, запальный электрод, фотоэлемент для контроля пламени, пламенная голова стандартной длины (возможна установка удлиненной головы, опция), воздушная заслонка, клеммная коробка. Установлен электромагнитный запорный клапан, останавливающий подачу топлива к форсунке при сбоях. Корпус горелки закрыт эргономичным кожухом, подавляющим рабочие шумы.

Насос нагнетает топливо на форсунку под давлением. Смесительное устройство обеспечивает условия для образования однородной топливовоздушной смеси, которая на выходе поджигается, образуя устойчивое и ровное пламя.

На лицевой панели размещена кнопка сброса, которая используется для перезагрузки системы и для активации режима диагностики. Доступна возможность компьютерной диагностики при использовании адаптера интерфейса OCI400 и программы ACS400.

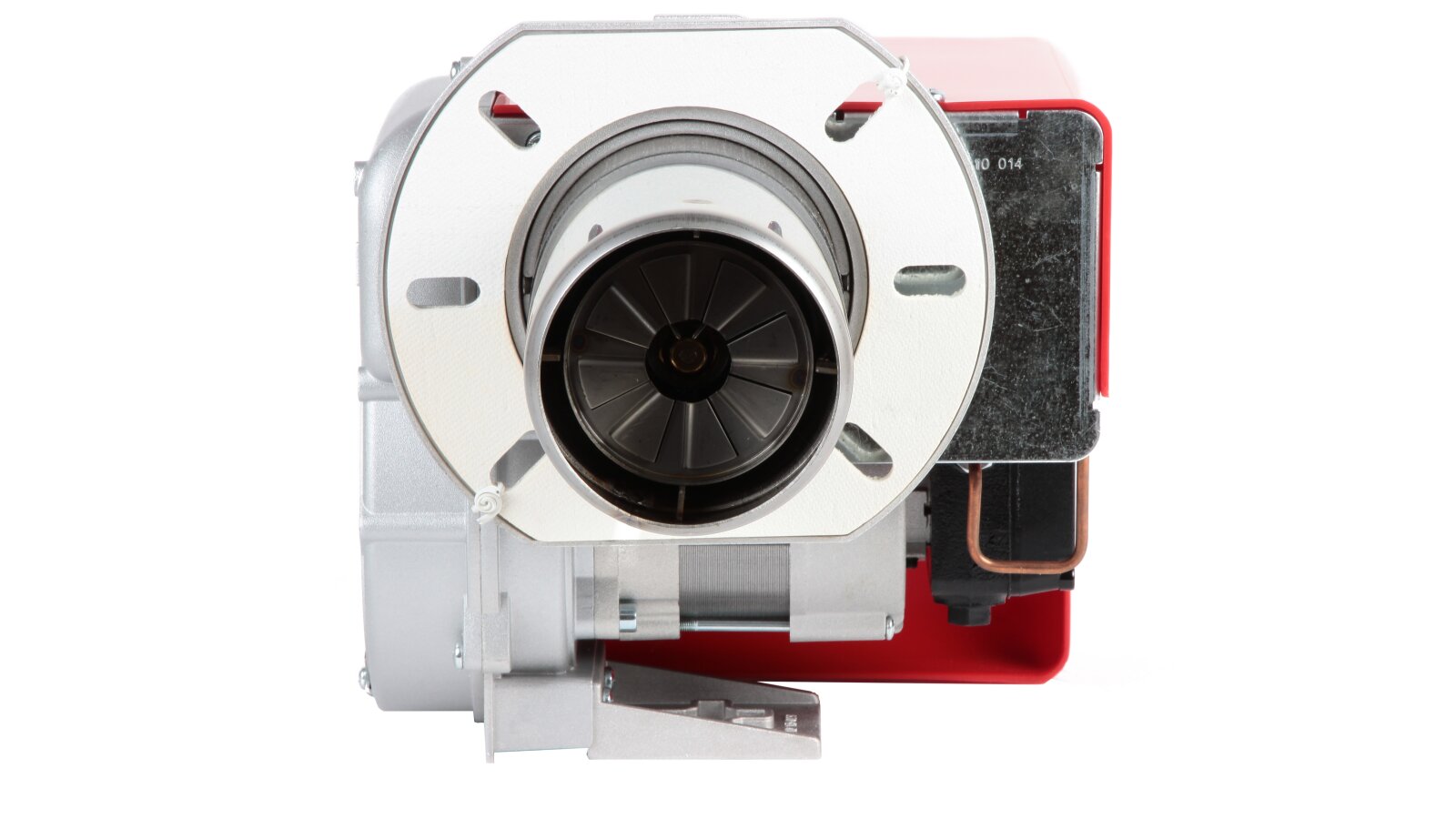

Дизельные горелки серии RTL оснащены топливным фильтром, огневой головой, форсункой, электрическим штекером, топливными шлангами, фланцем с теплоизоляционной прокладкой для монтажа на котел.

Для безопасного сжигания топлива предусмотрены меры защиты:

• остановка программы запуска, блокировка при обнаружении постороннего света;

• блокировка при отсутствии сигнала пламени во время розжига;

• переход в режим блокировки после трех неудачных попыток перезапуска;

• мгновенное обесточивание топливных клапанов и других компонентов при сбоях;

• защитное отключение при отсутствии или падении напряжения до < 165 В;

• блокировка после 10 минут работы подогревателя и незамыкании контакта.

Блокировку можно снять через 60-90 сек.

Применение

Дизельная горелка RUF RTL 12 подходит для топочного оборудования тепловой мощностью до 104 кВт. Устанавливается в котлы отопления, нагрева воды, тепло-, парогенераторы, используемые в различных сферах промышленности.

Достоинства:

• безопасный розжиг, устойчивое, постоянное горение пламени;

• надежная автоматика немецкого бренда;

• экономичный двигатель;

• 2 класс экологичности по европейским нормам;

• защита от низкого рабочего напряжения;

• мгновенное прерывание подачи топлива при неполадках;

• цветная индикация с кодами, удобство распознавания системной информации;

• возможность компьютерной диагностики при установке специального ПО.

Условия эксплуатации

Горелки для котлов отопления RUF RTL должны устанавливаться в сухих, чистых помещениях с достаточной вентиляцией. Недопустимо наличие повышенной влажности, попадание на корпус солнечных лучей, атмосферных осадков, обледенение, присутствие едких испарений и твердых летучих частиц. Эксплуатация возможна при температурах окружающей среды: 0...+40 °C.
