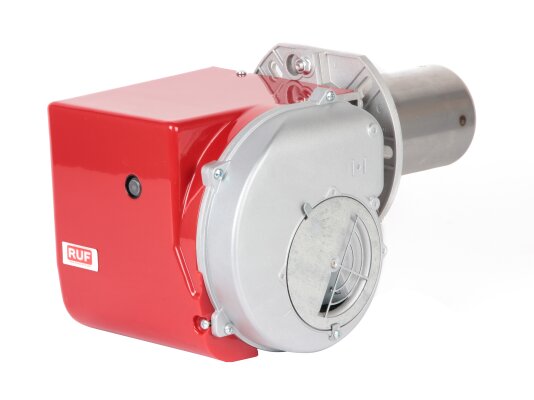

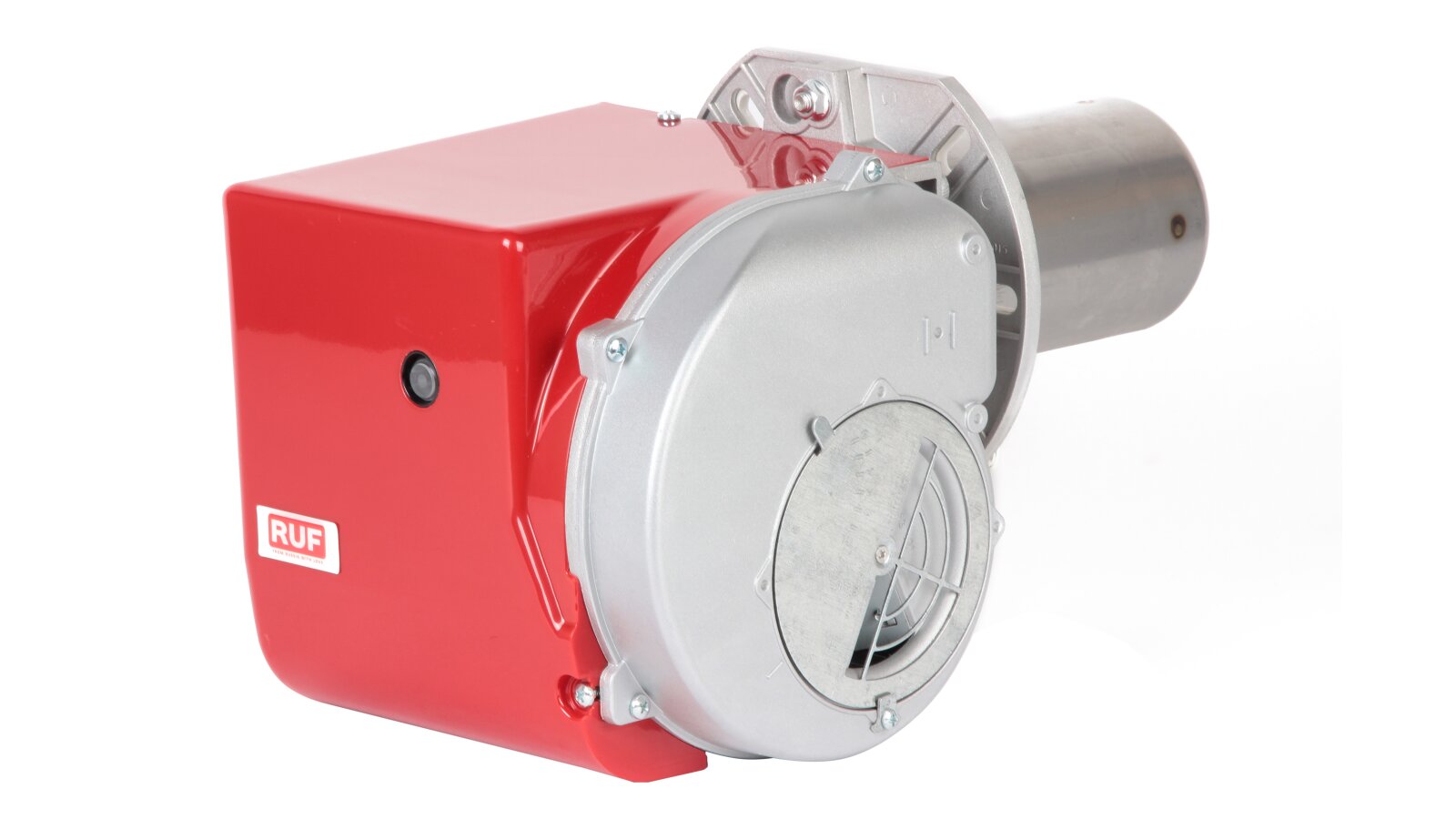

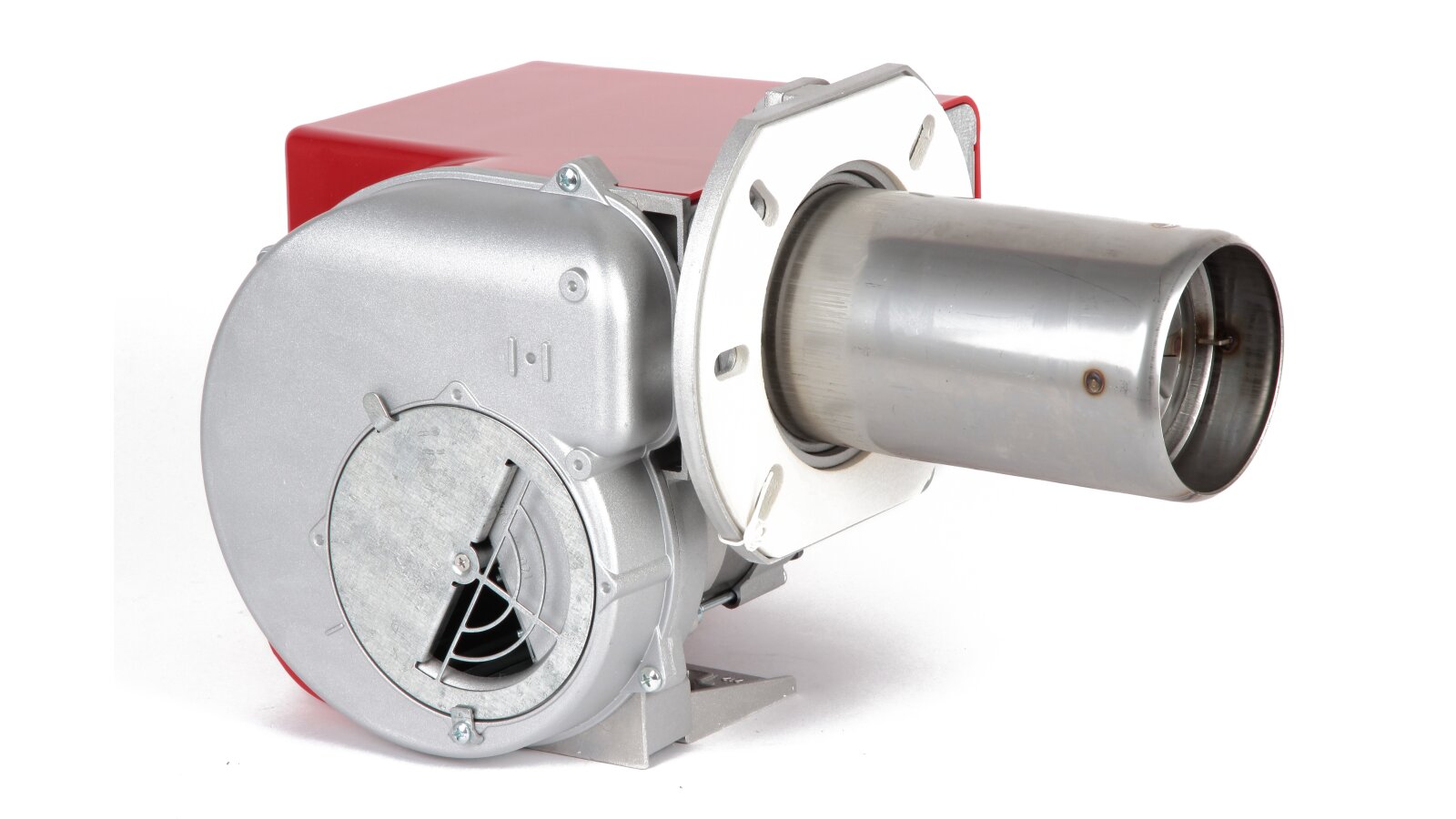

Дизельная горелка RUF RTL 10

Дизельная горелка RUF RTL 10, арт: RU35530010 автоматизирована, что обеспечивает максимальную безопасность и эффективность сжигания топлива. Соответствует II классу экологичности по европейскому стандарту. Оснащена средствами визуальной и интерфейсной диагностики.

Основные параметры и особенности:

• одна ступень регулирования мощности в диапазоне: 47-105 кВт;

• рабочая среда: дизтопливо по ГОСТ 305-2013, вязкость 4-12 сСт;

• незначительный объем выбросов вредных веществ в атмосферу, 2 класс;

• работа в прерывистом режиме, перезапуск каждые 24 часа для самодиагностики;

• контроль сигнала пламени с помощью фотодатчика;

• заводская настройка давления топлива: 12 бар;

• автоматизация функций с помощью топочного автомата LOA24;

• ручная регулировка подачи воздуха (изменение положения воздушной заслонки);

• защитное выключение при недостаточности напряжения (< 165 В);

• автоматическое возобновление работы при восстановлении рабочего напряжения (175 В и более);

• незамедлительное перекрытие выводов для топливных клапанов, двигателя и трансформатора поджига при активации функции блокировки;

• аварийная лампа для информирования о сбоях;

• визуализация текущего состояния и неполадок через цветовую индикацию;

• возможность дистанционного снятия блокировки;

• ограничение продолжительности работы подогревателя для подготовки топлива (10 минут);

• несколько попыток запуска на стадии TSA;

• визуальная и интерфейсная (с адаптером OCI400 и ПО ACS400) диагностика;

• допустимые эксплуатационные температуры: 0...+40 °C.

Устройство и комплектация

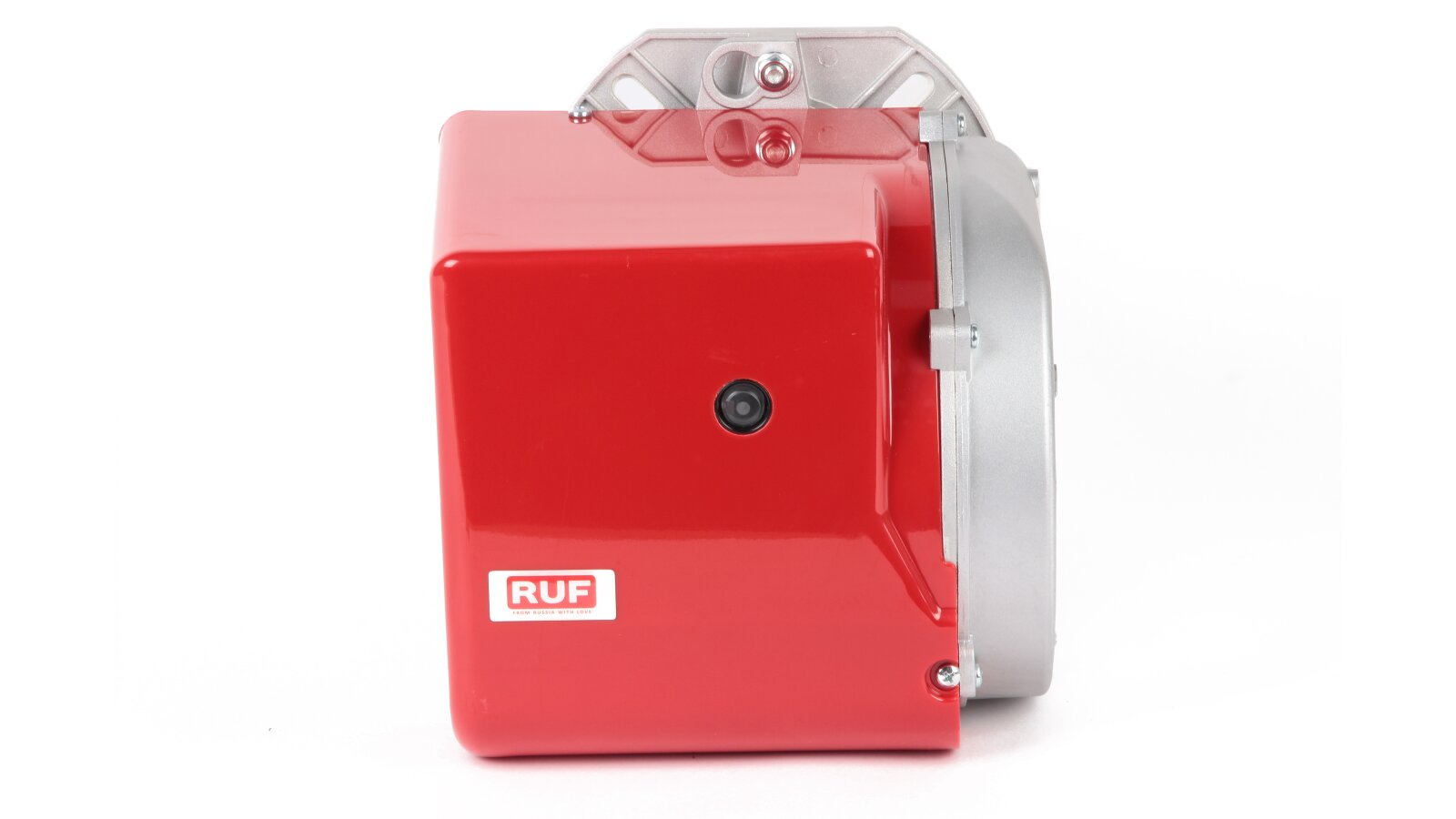

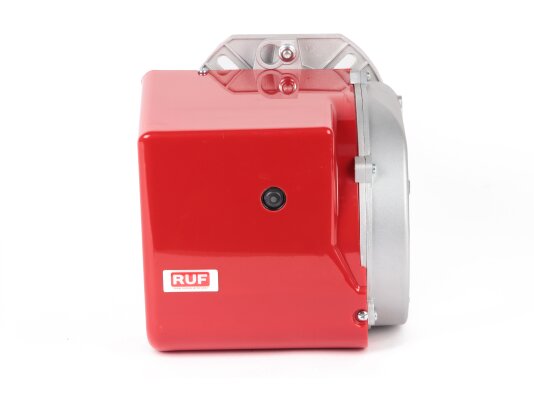

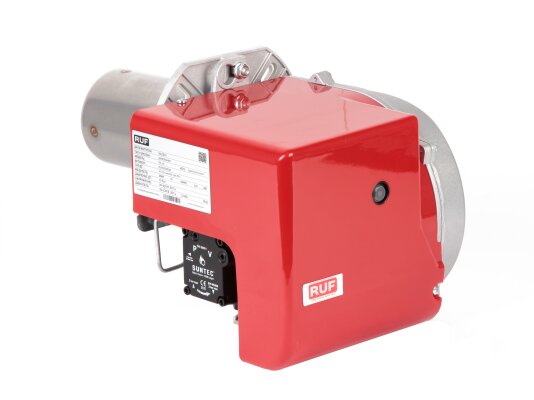

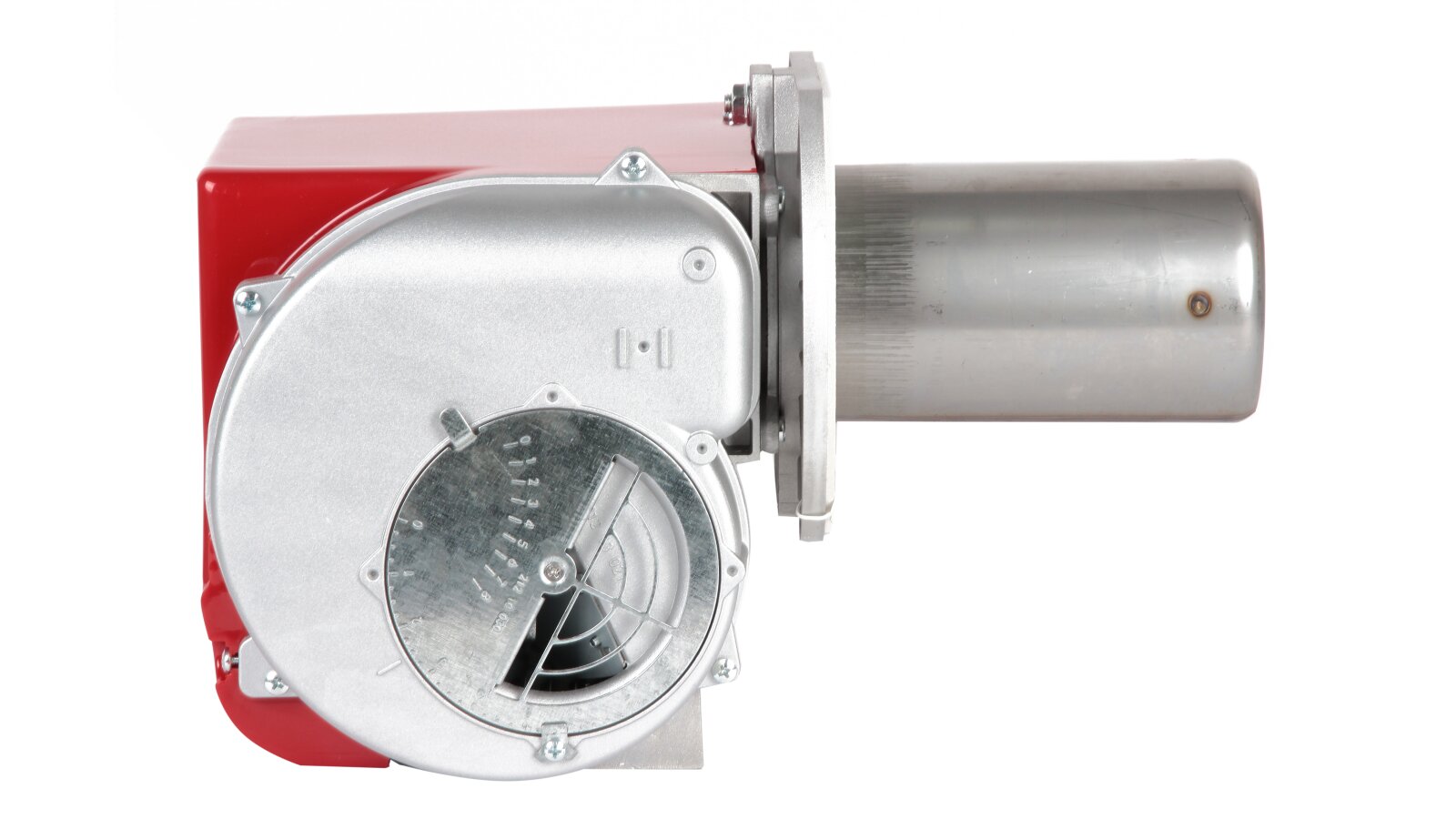

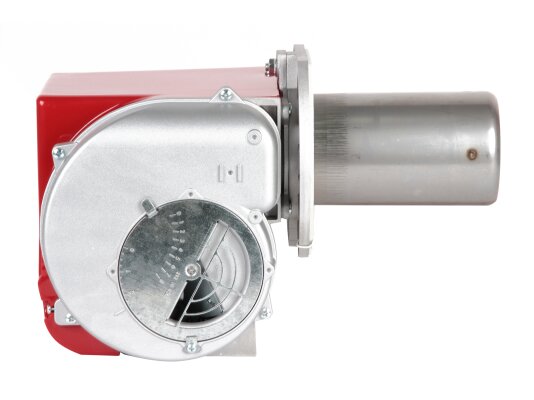

При изготовлении дизельной горелки RUF RTL использованы узлы и компоненты европейских производителей. Корпус моноблочного типа защищен эргономичным кожухом, снижающим уровень шума при работе горелки.

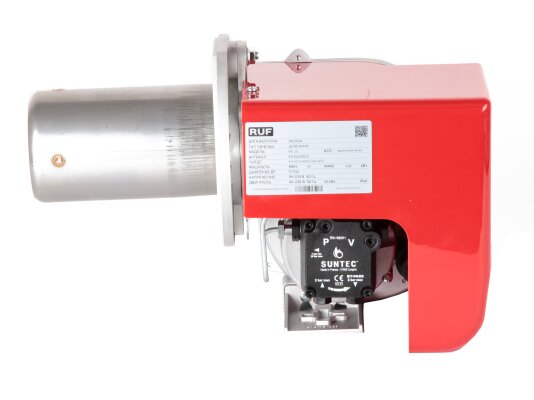

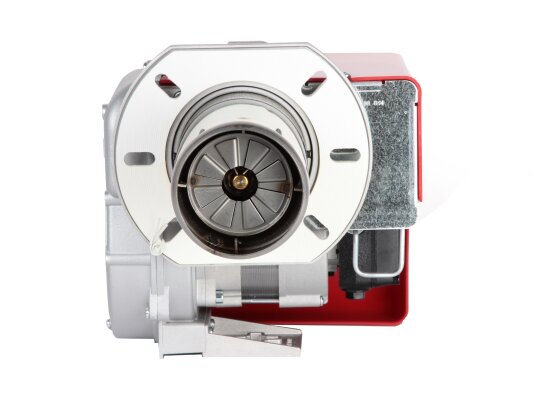

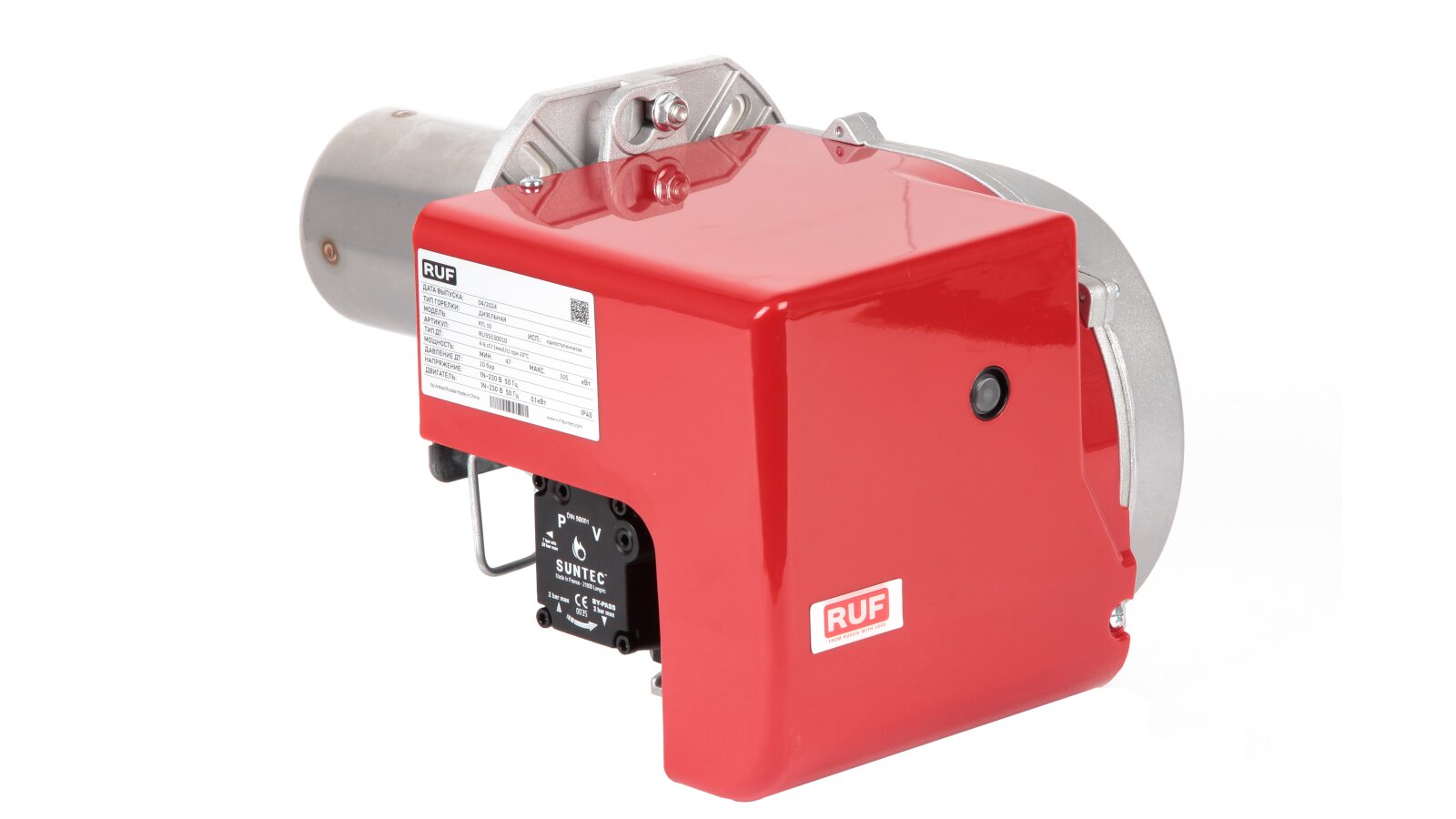

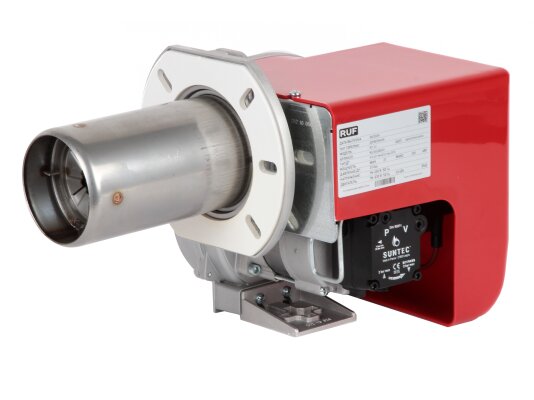

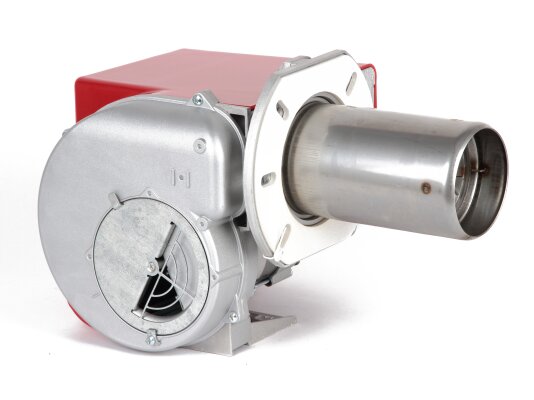

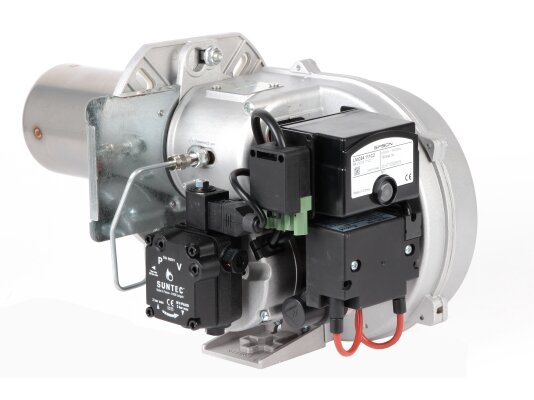

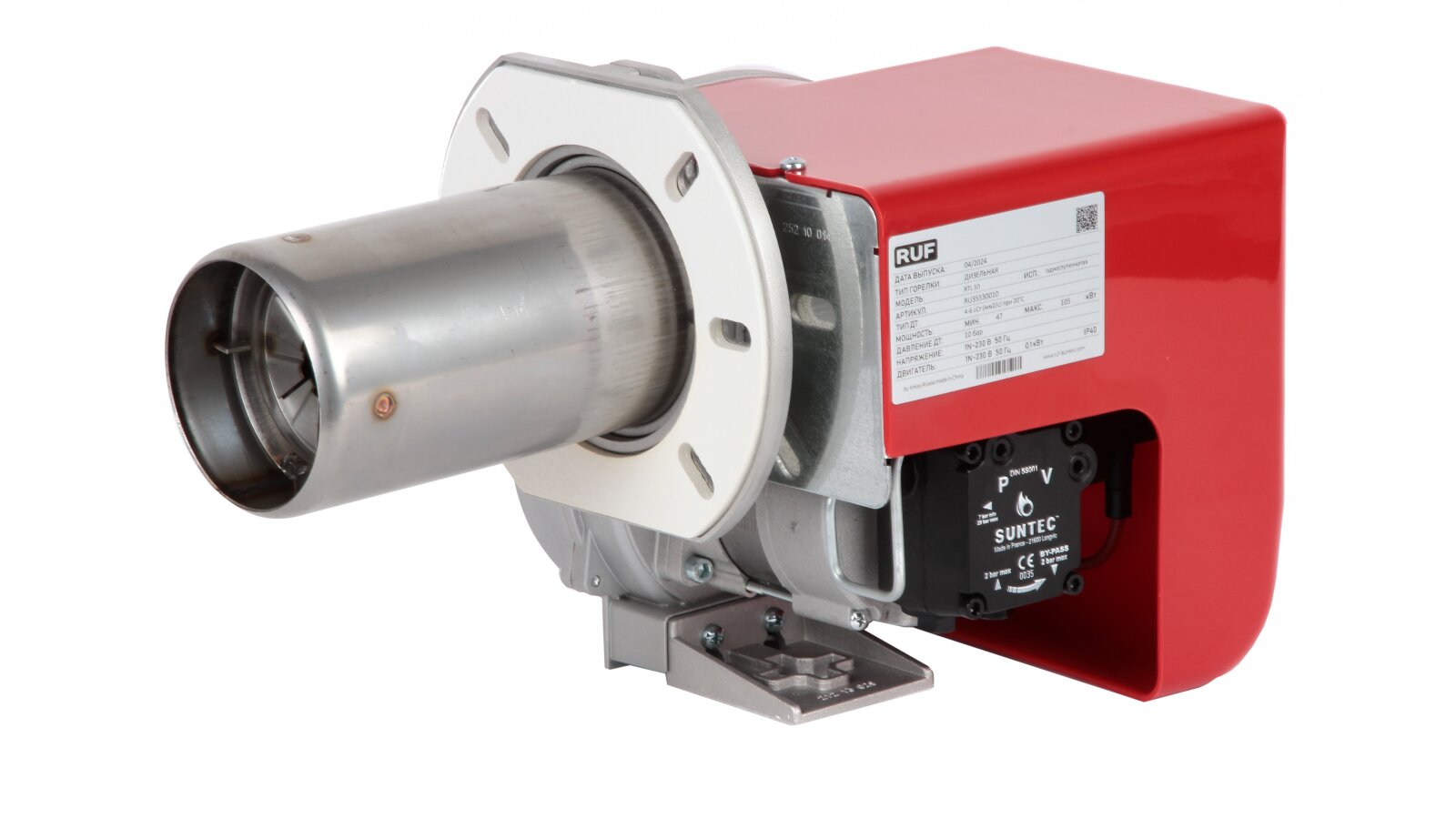

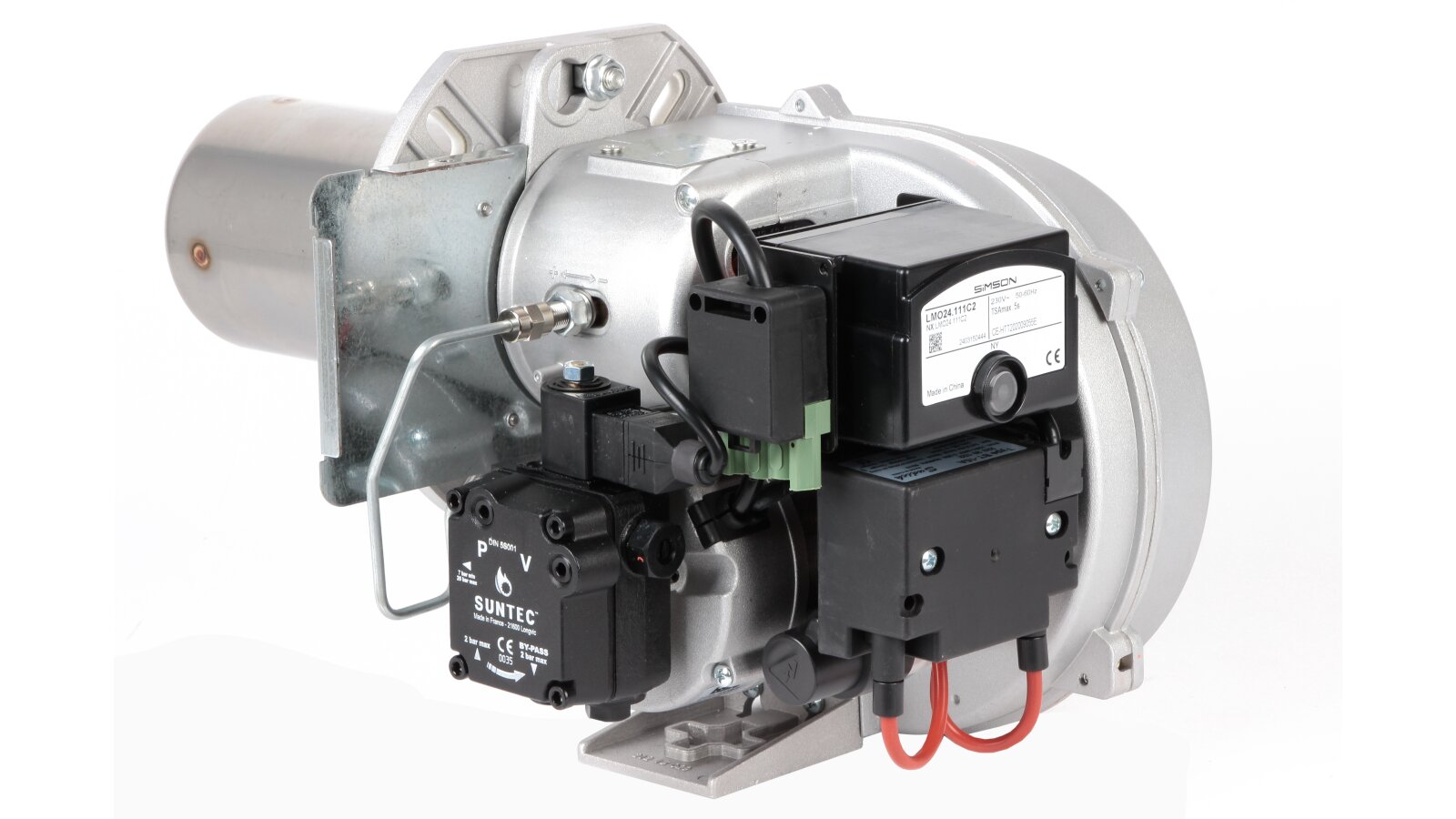

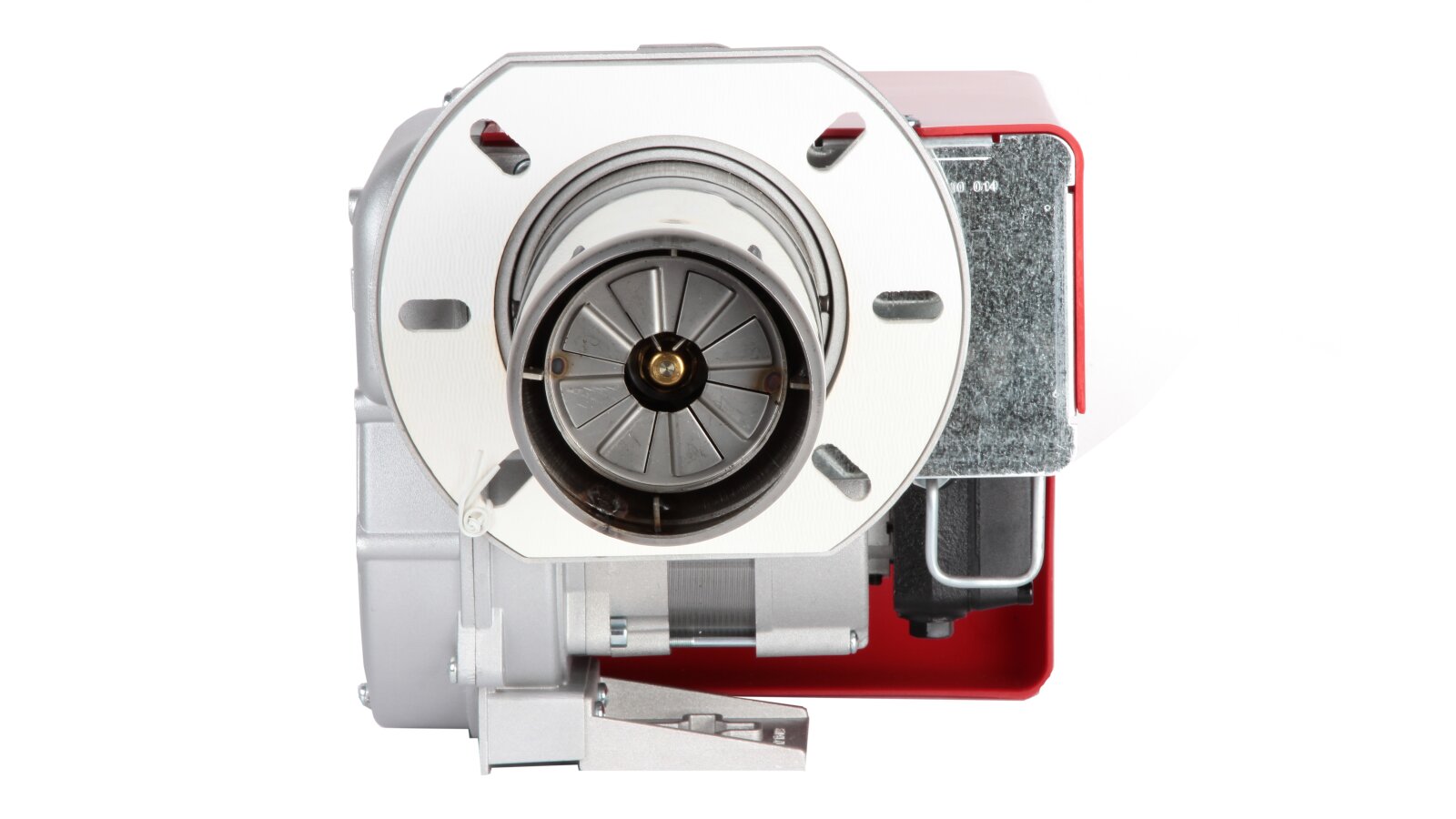

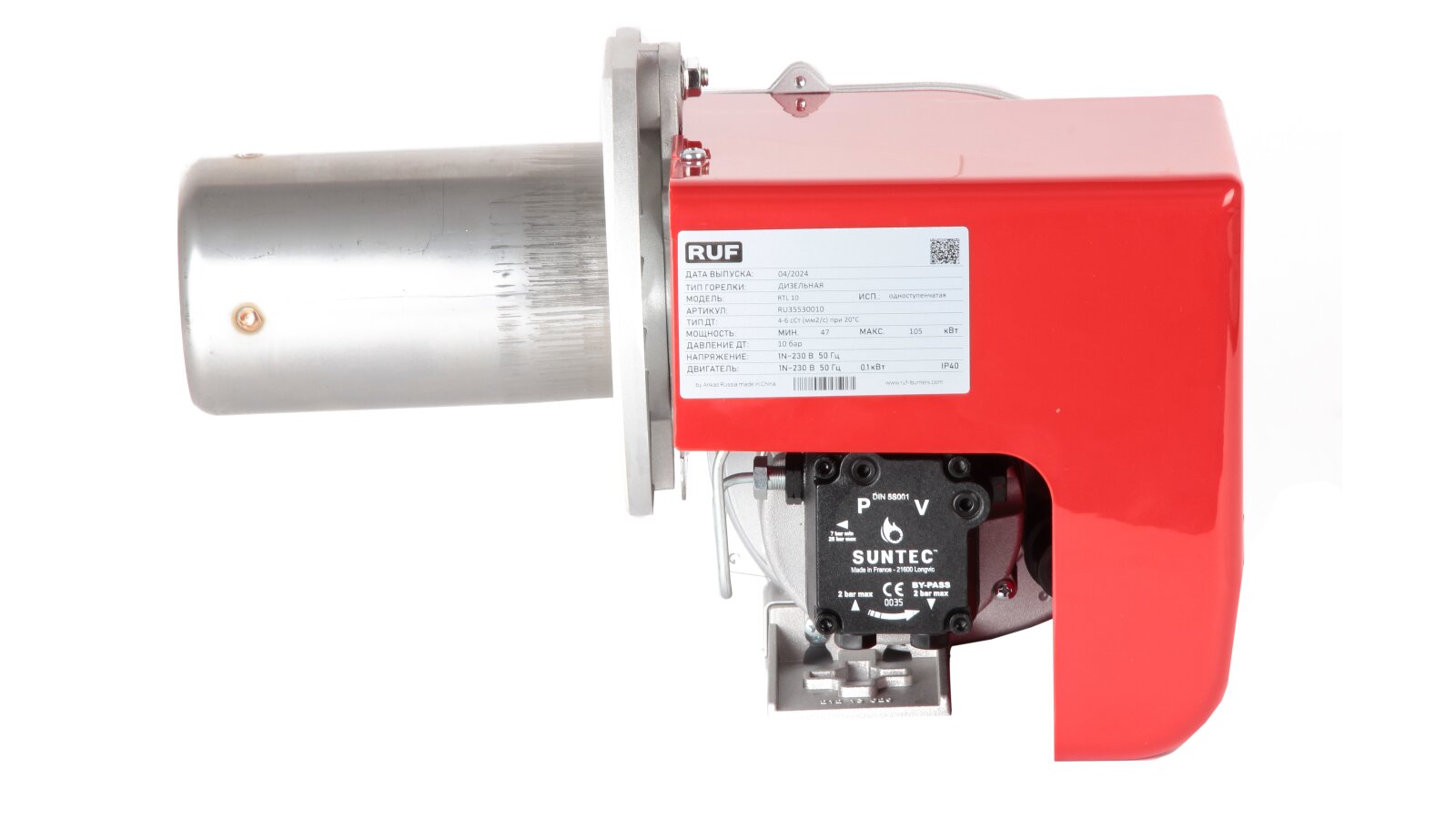

Основные комплектующие горелки: топливный насос Suntec, двигатель 0,1 кВт, запальное устройство, электрод розжига, блок автоматики LOA24, вентилятор, фотодатчик, огневая голова. Опционально доступна удлиненная голова сгорания. Для защиты насоса от повреждений перед ним необходимо установить фильтр. Электрические соединения защищены от неправильного подключения.

Топливо нагнетается на форсунку под давлением, смешивается с воздухом смесительным устройством и поджигается запальным электродом, образуя устойчивое и ровное пламя.

Для безопасной эксплуатации горелки в линии топливоподачи предусмотрен электромагнитный запорный клапан, мгновенно останавливающий поступление топлива на горение при неисправностях. Перезапуск горелки и активация режима диагностики выполняются при нажатии на кнопку сброса.

Многоцветный светодиод в кнопке перезапуска является основным элементом визуальной диагностики. Цветовые коды упрощают считывание системной информации. Для облегчения просмотра и анализа данных доступна интерфейсная диагностика, реализуемая с помощью адаптера OCI400, компьютера и специализированного ПО ACS400.

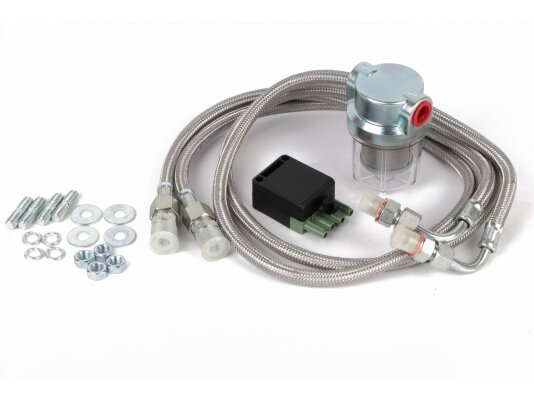

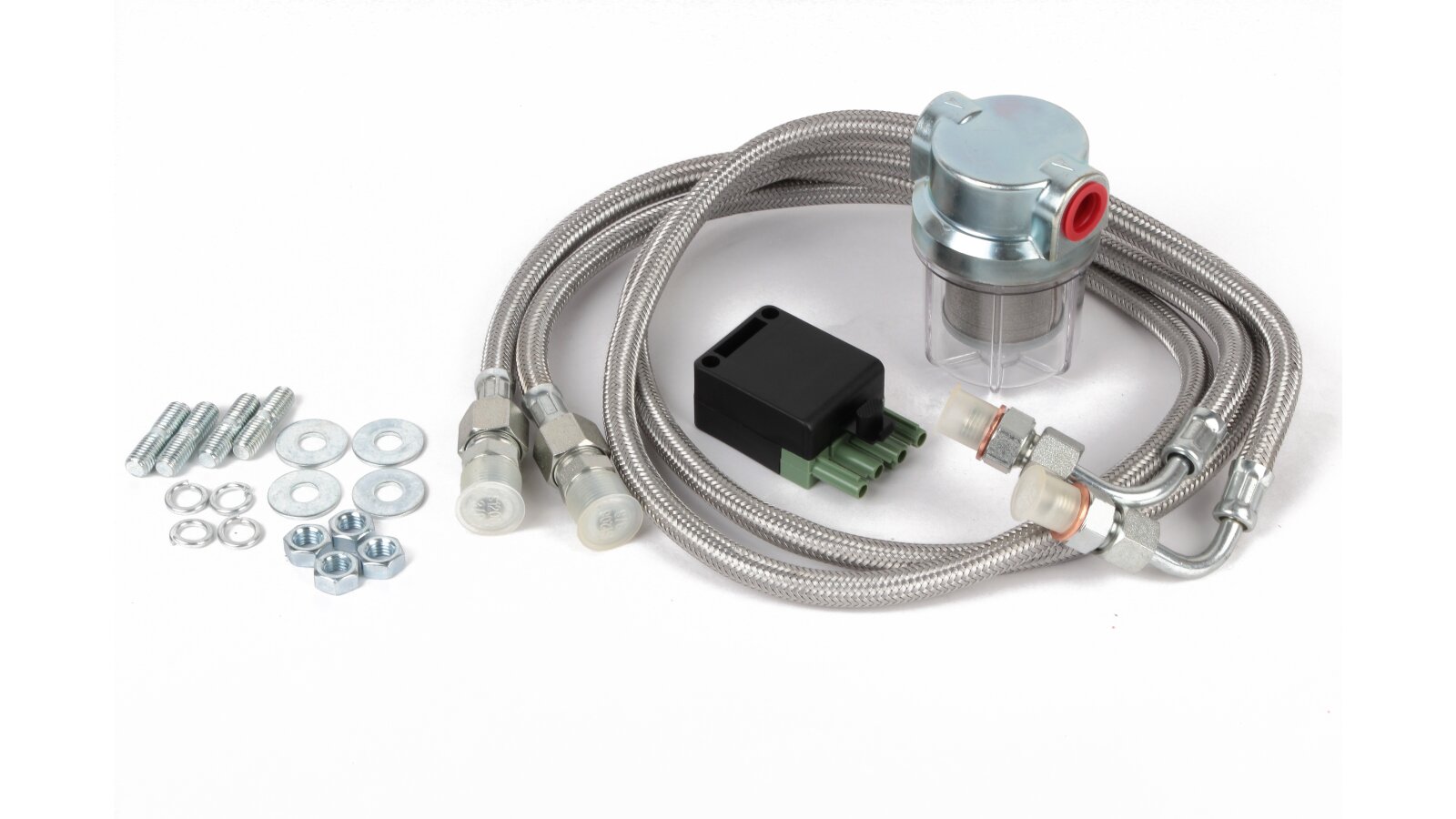

В комплект поставки входят: фильтр топлива, шланги, форсунка, штекер, фланец с прокладкой для монтажа на котел.

Основные функции безопасности дизельной горелки RUF RTL:

• прерывание программы запуска, блокировка через 40 сек. при регистрации постороннего света в режиме ожидания;

• блокировка при выявлении ложного сигнала на фазе предварительной продувки;

• блокировка при отсутствии пламени в конце времени безопасного розжига;

• блокировка после 3-х попыток перезапуска при отказе пламени во время работы;

• защитное отключение при отсутствии питания или падении напряжения до < 165 В;

• блокировка в случае размыкания контакта подогревателя после 10-минутной работы.

Сброс блокировки доступен через 60-90 сек.

Применение

Дизельная горелка RUF RTL востребована для оснащения водогрейных, паровых котлов, теплогенераторов мощностью до 84 кВт.

Достоинства:

• автоматическая работа, высокий уровень безопасности;

• стабильное, ровное горение;

• мгновенная остановка подачи топлива при сбоях;

• защита от низкого напряжения в питающей сети;

• ограничение времени подогрева топлива;

• цветовая индикация текущих состояний и отказов;

• возможность интерфейсной диагностики.

Дизельные горелки для котлов отопления RUF RTL прослужат не менее 15 лет при соблюдении рекомендаций по монтажу и эксплуатации. Подробную информацию можно уточнить у наших консультантов.
