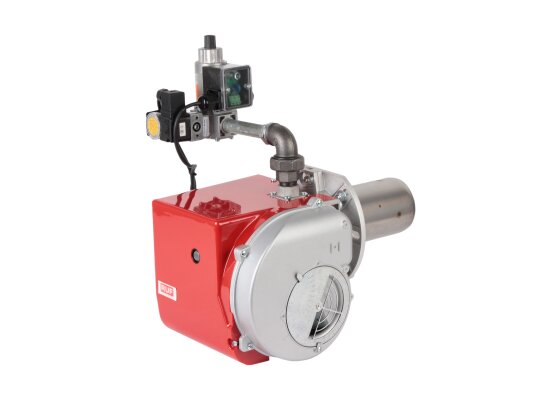

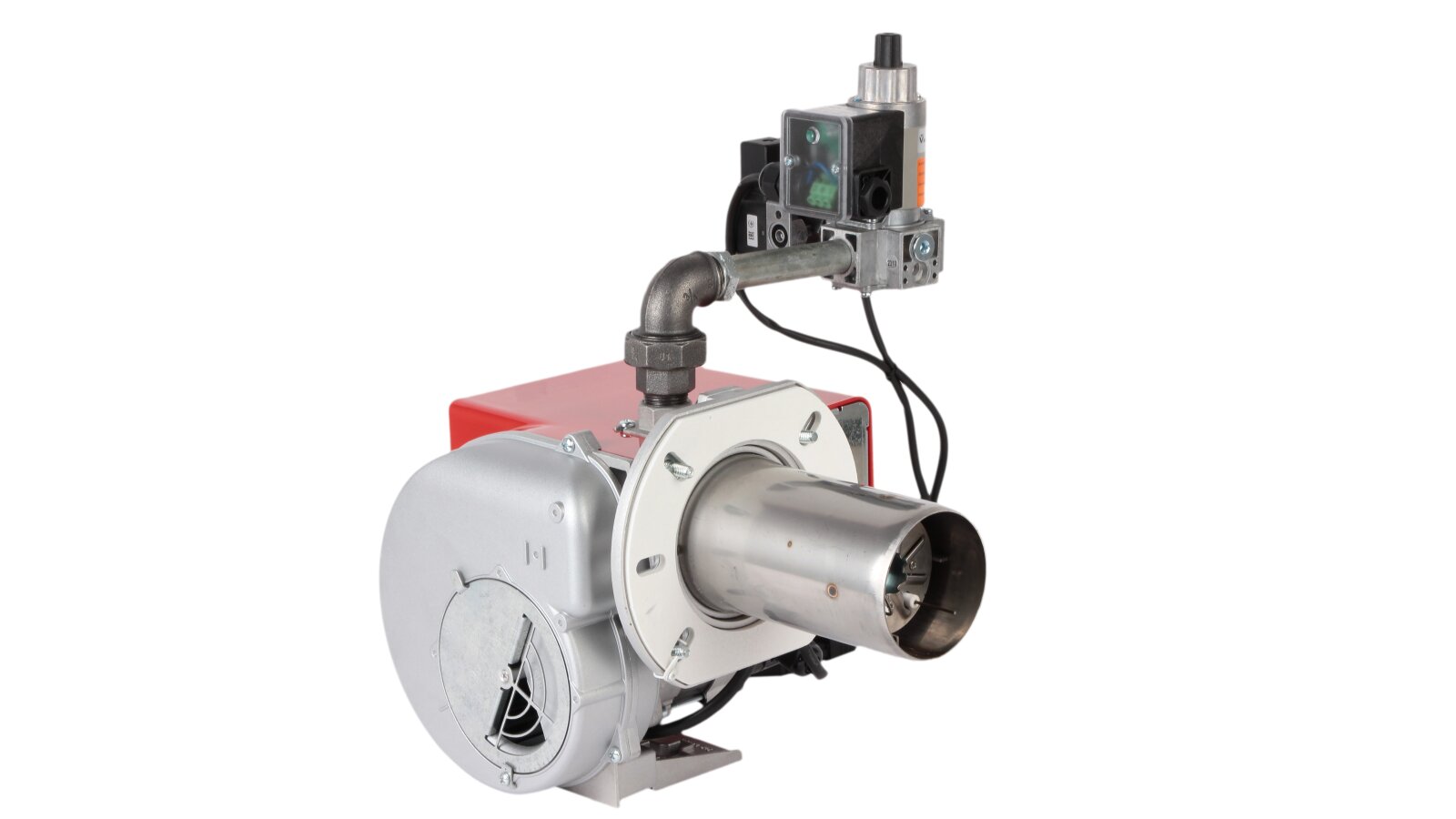

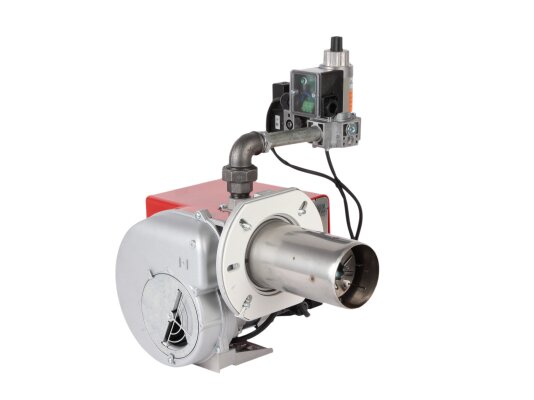

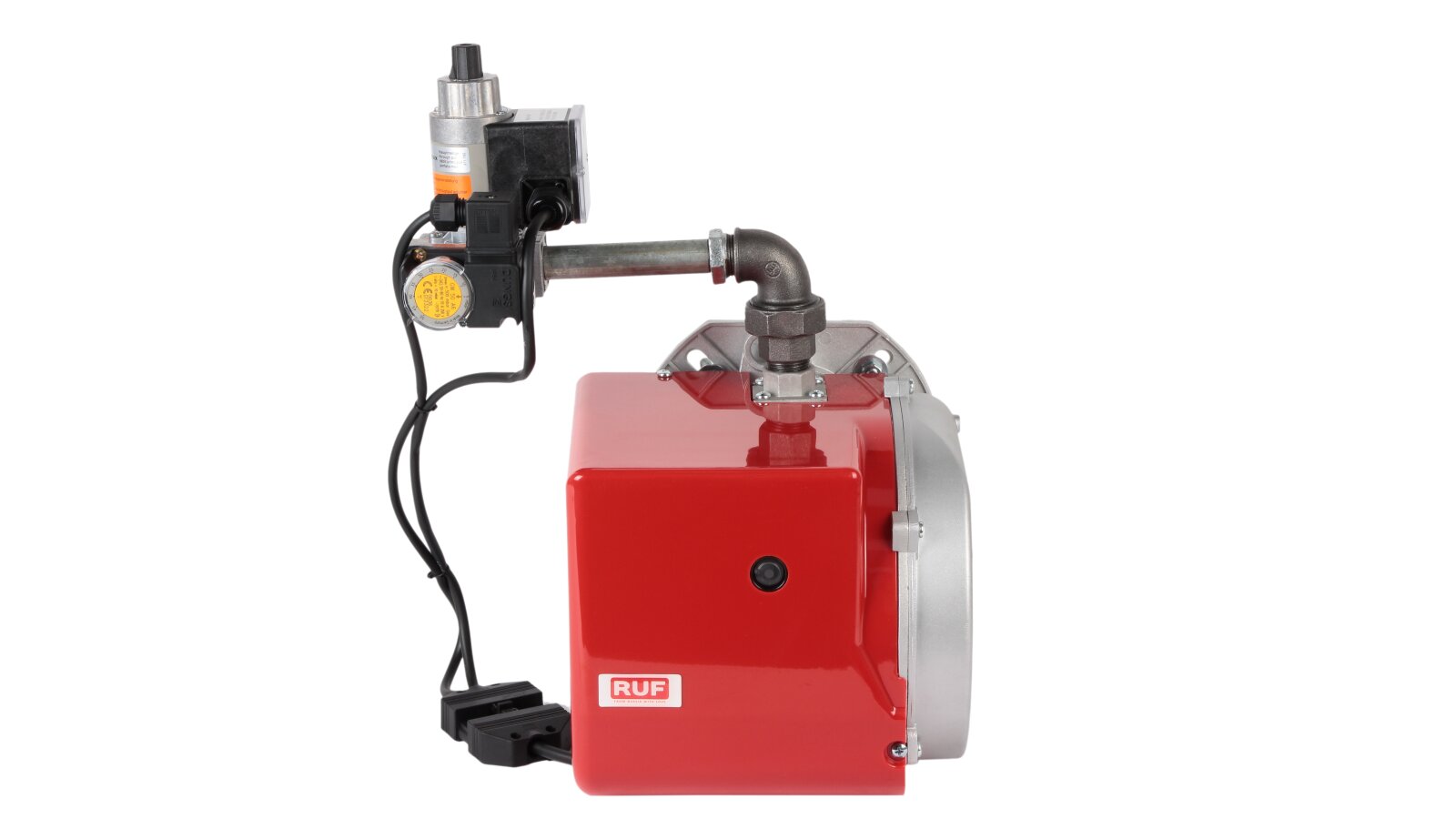

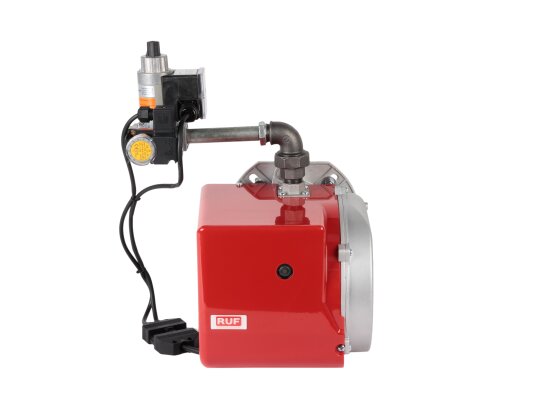

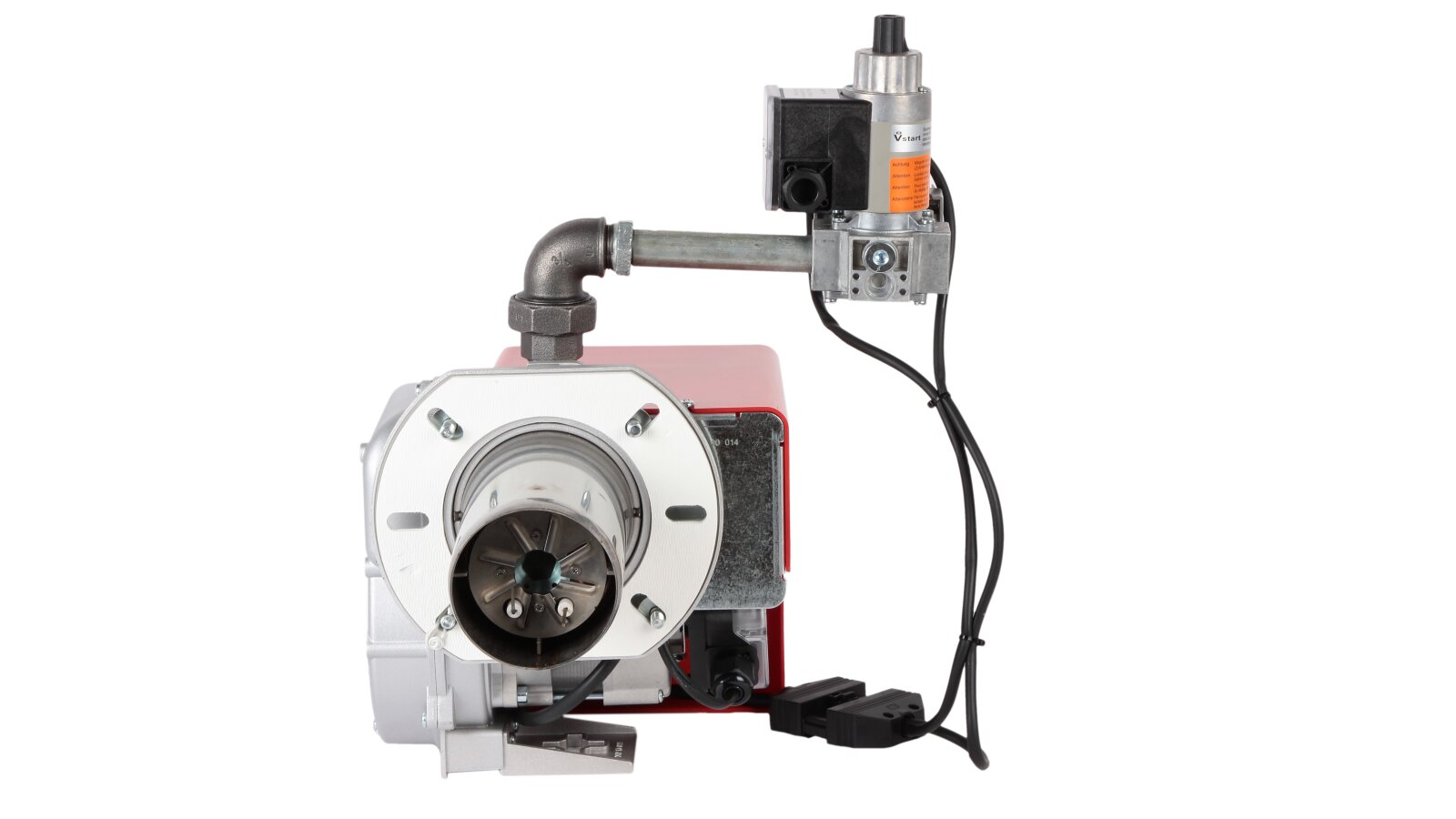

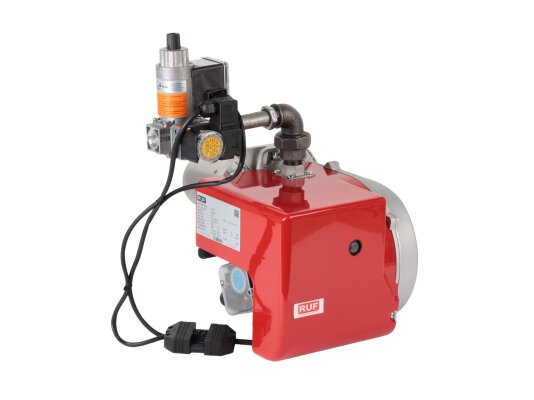

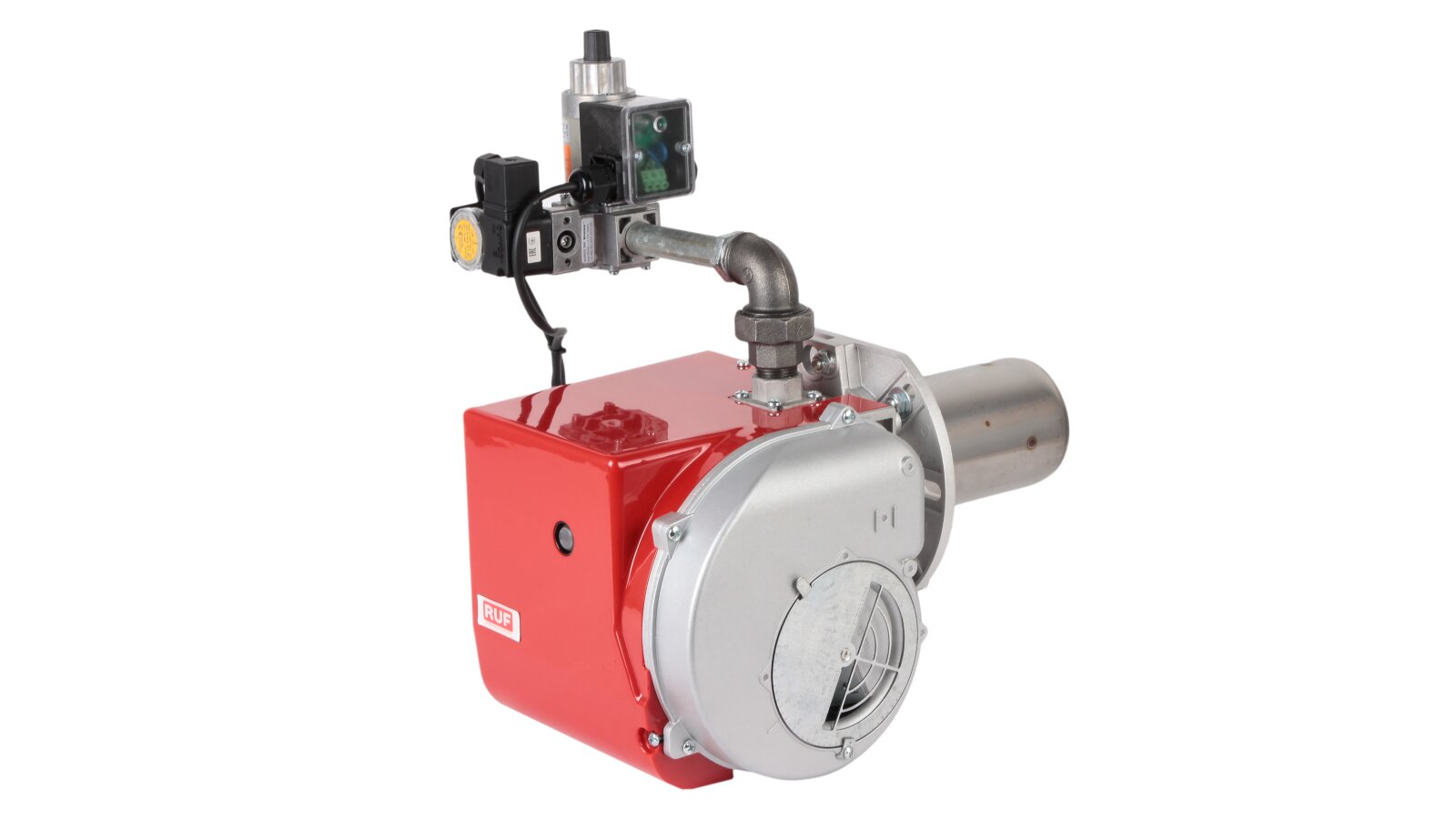

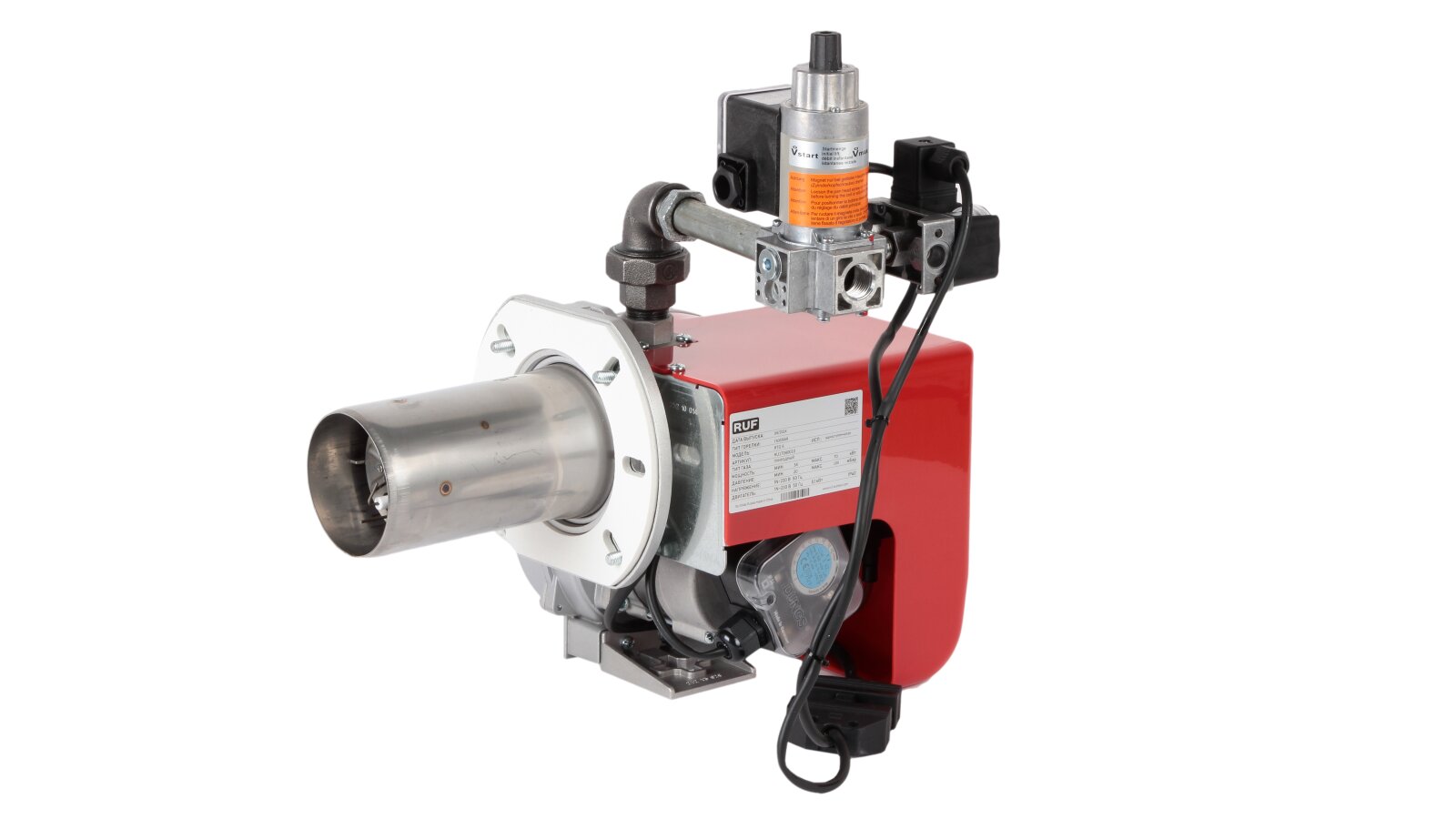

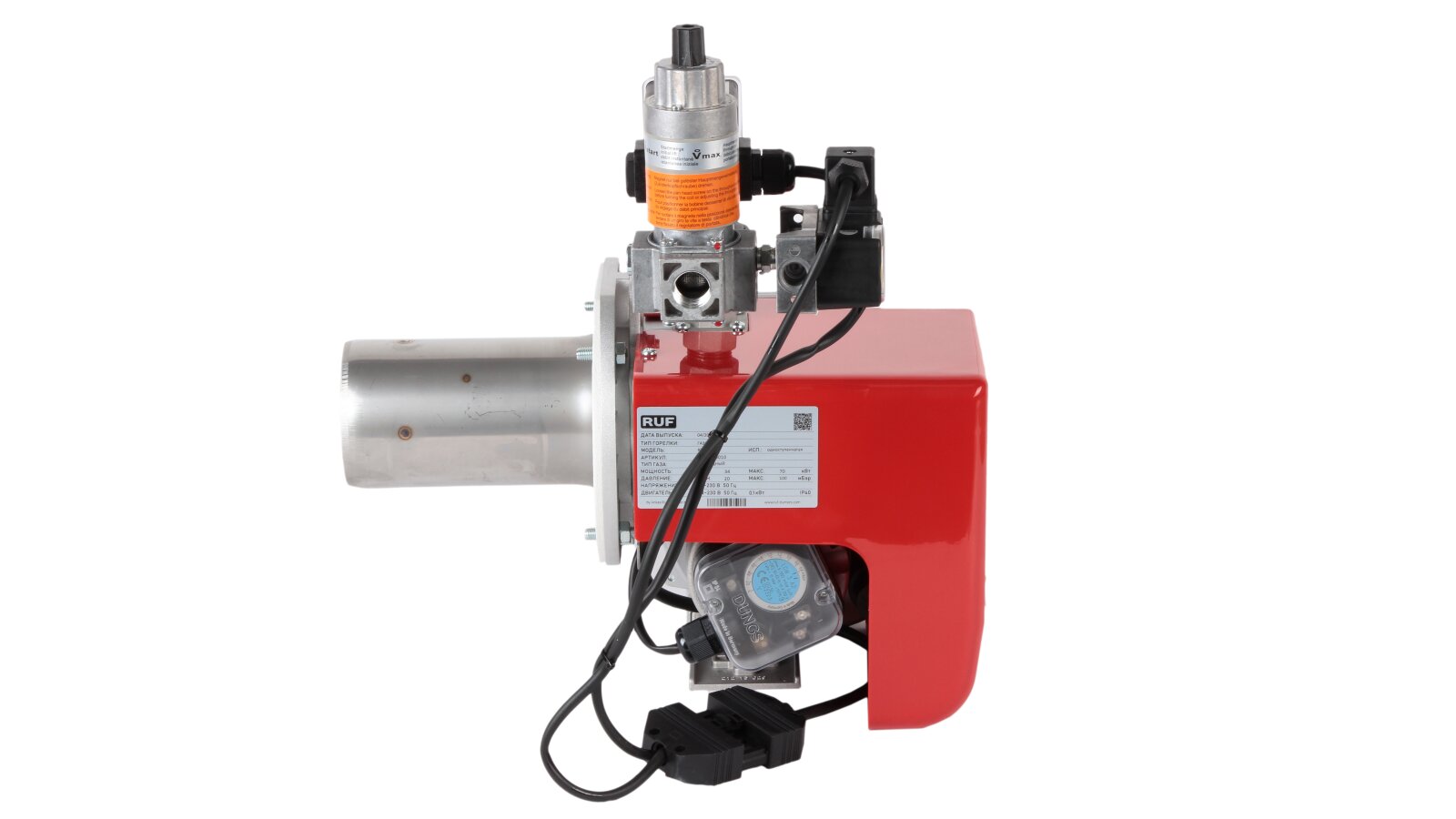

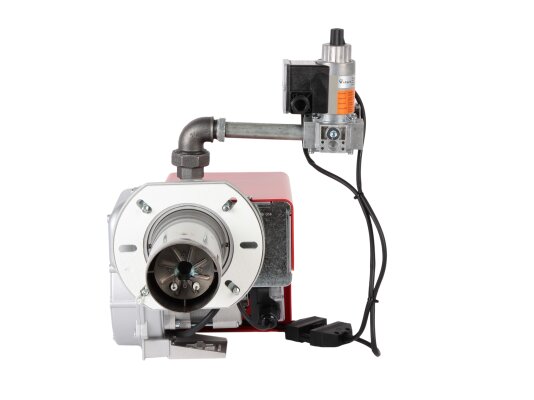

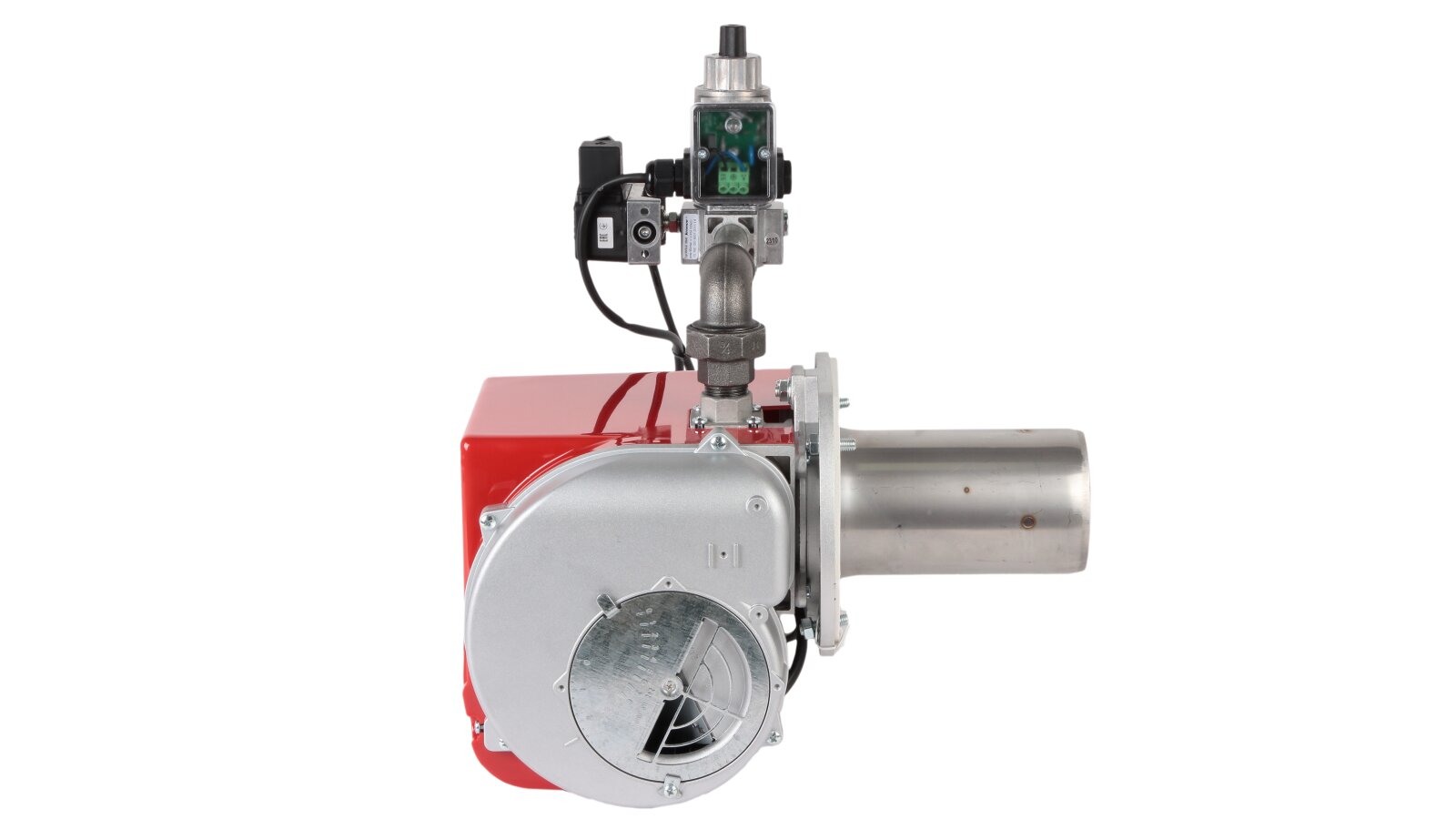

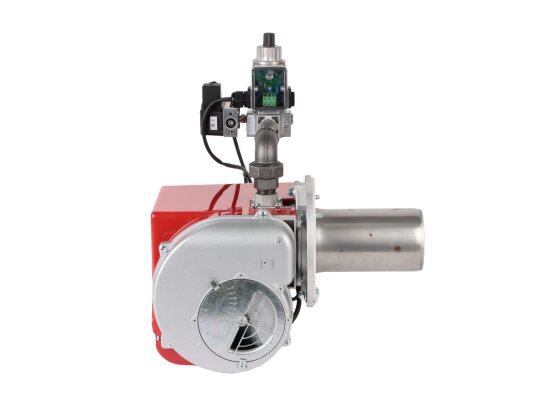

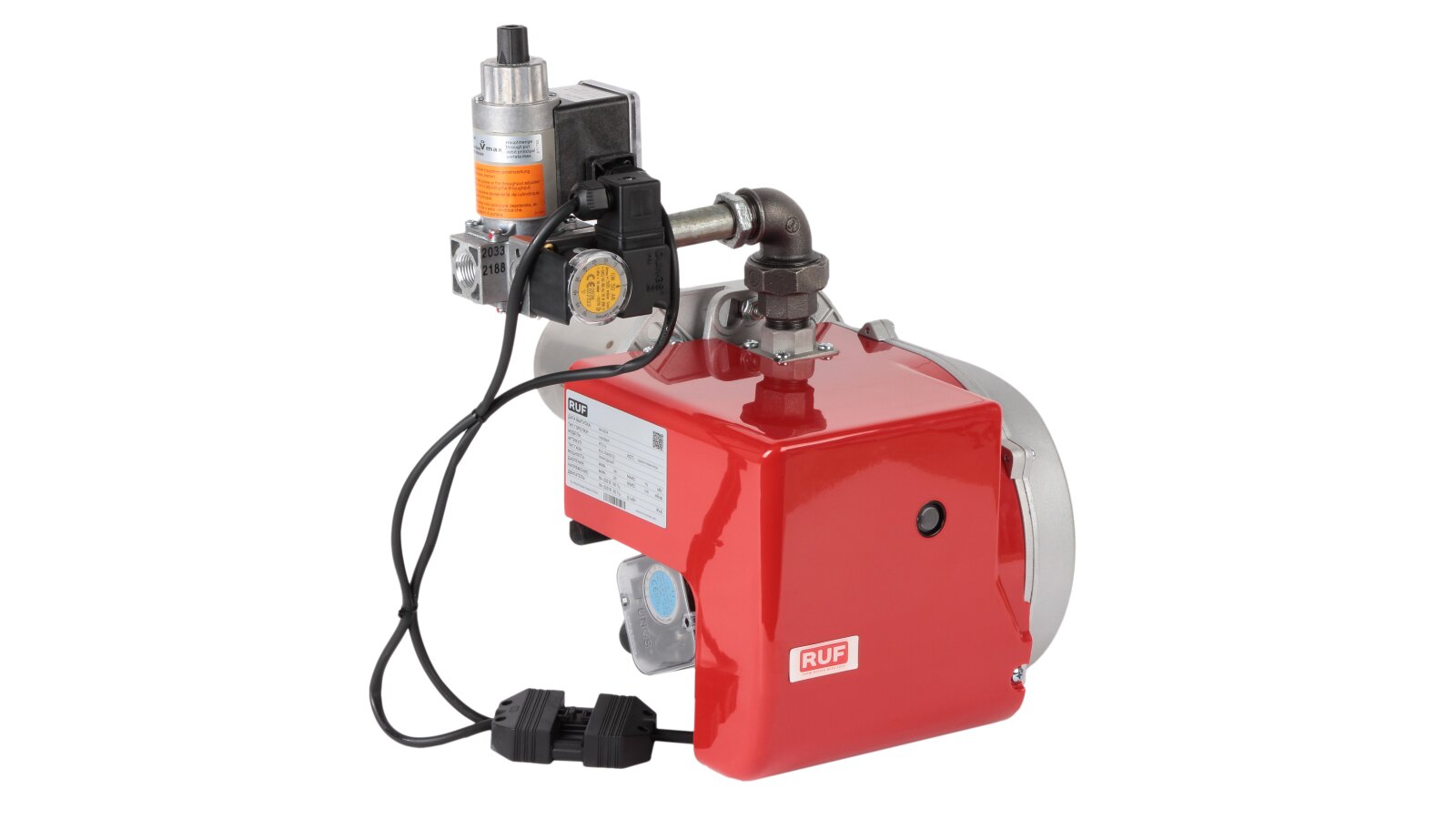

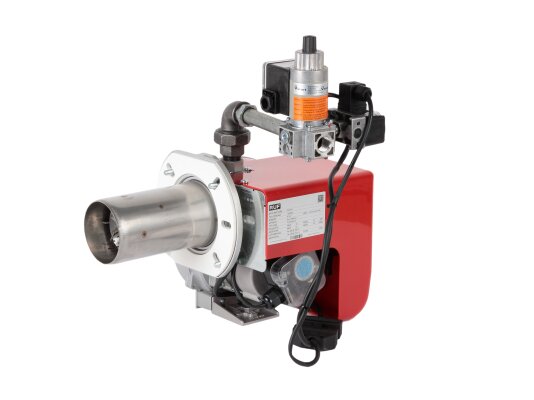

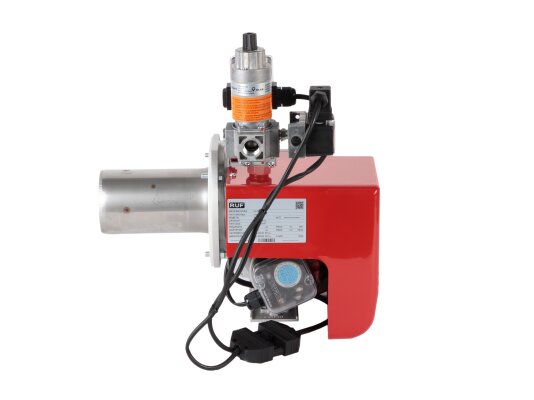

Газовая горелка RUF RTG 6

Газовая горелка RUF RTG 6, арт: RU17040010 работает в диапазоне мощностей от 34 до 70 кВт в одноступенчатом режиме. Оснащена топочным автоматом, функционирующим с прерывистым циклом. Характеризуется низким уровнем выбросов оксидов азота, легкой сборкой, стабильным горением пламени, высоким уровнем безопасности.

Основные характеристики и особенности:

• одноступенчатое регулирование мощности в диапазоне 34-70 кВт;

• 3 класс по EN 676, объем выбросов оксидов азота < 80 мг/ квт·ч;

• работа от электросети 220 В, -15%, +10%, 50 Гц;

• повторно-кратковременный цикл, контролируемая перезагрузка каждые 24 часа;

• комплектация головкой горения стандартной длины (удлиненная доступна опционально);

• непрерывное отслеживание пламени с помощью ионизационного электрода;

• пыле-, влагозащита корпуса по стандарту IP 40;

• защита от низкого напряжения (< 175 В);

• повторный запуск при восстановлении сетевых параметров (от 185 В);

• штекерное соединение с защитой от ошибок подключения;

• обесточивание двигателя и блока зажигания в течение 1 сек. при остановке горелки;

• допустимые температуры эксплуатации (окружающий воздух): 0...+40 °С.

Конструкция и комплектация

Горелка имеет моноблочный дизайн с эргономичным кожухом, уменьшающим рабочие шумы. Укомплектована вентилятором с экономичным мотором для наддува достаточного количества воздуха на горение, поддержания устойчивого пламени. Регулировка расхода воздуха осуществляется изменением положения воздушной заслонки и зазора между стаканом пламенной головы и диффузором.

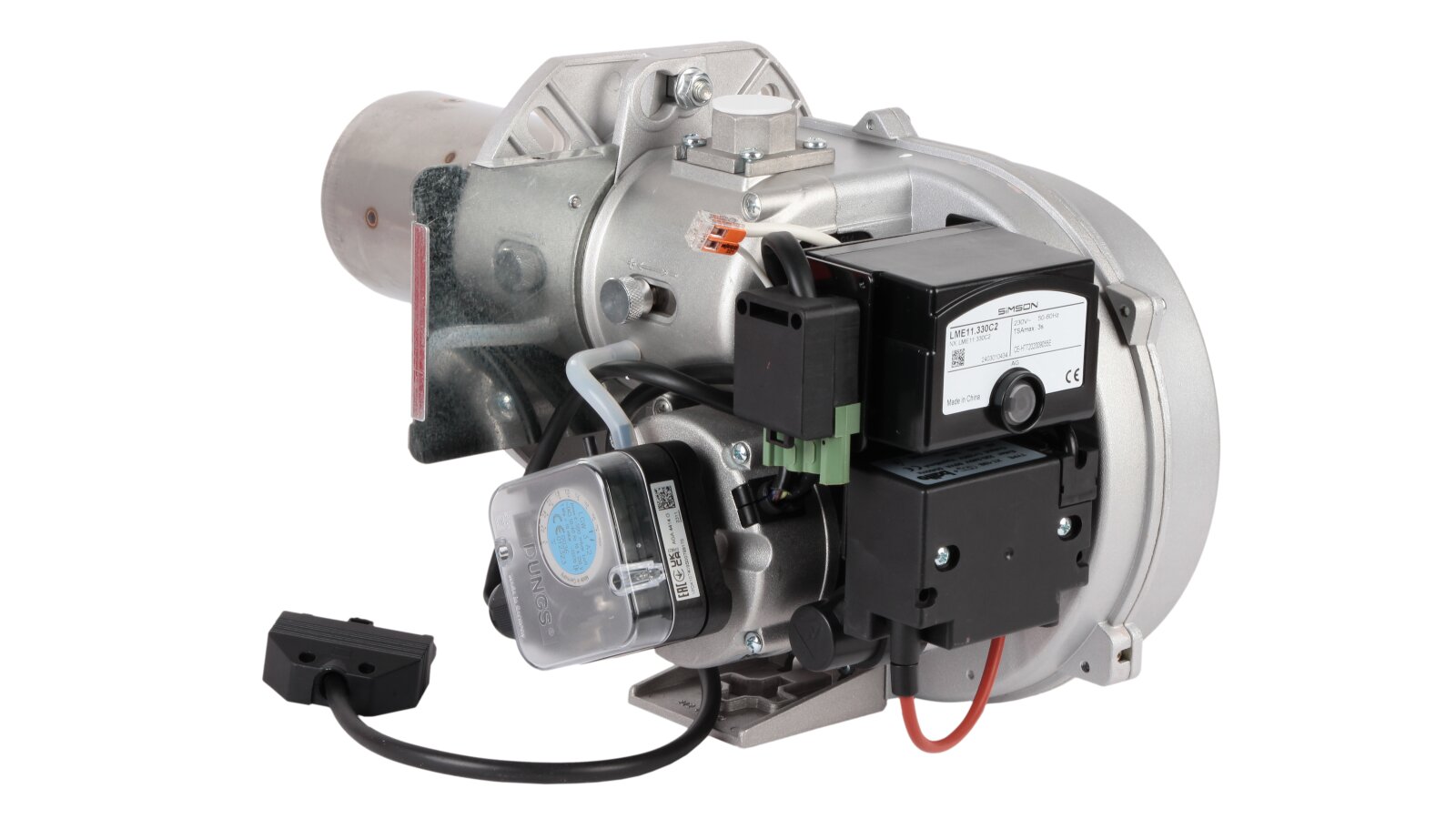

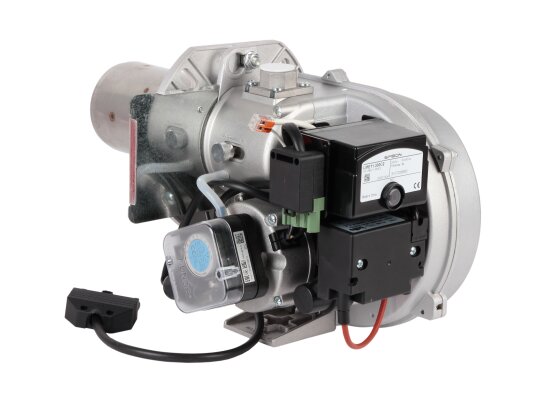

Всеми функциями горелки управляет встроенная автоматика LМЕ, что гарантирует точное соблюдение последовательности команд, выполнение всех этапов розжига и горения. Электрические соединения выполняются с помощью штекеров, имеющих защиту от неправильного подключения.

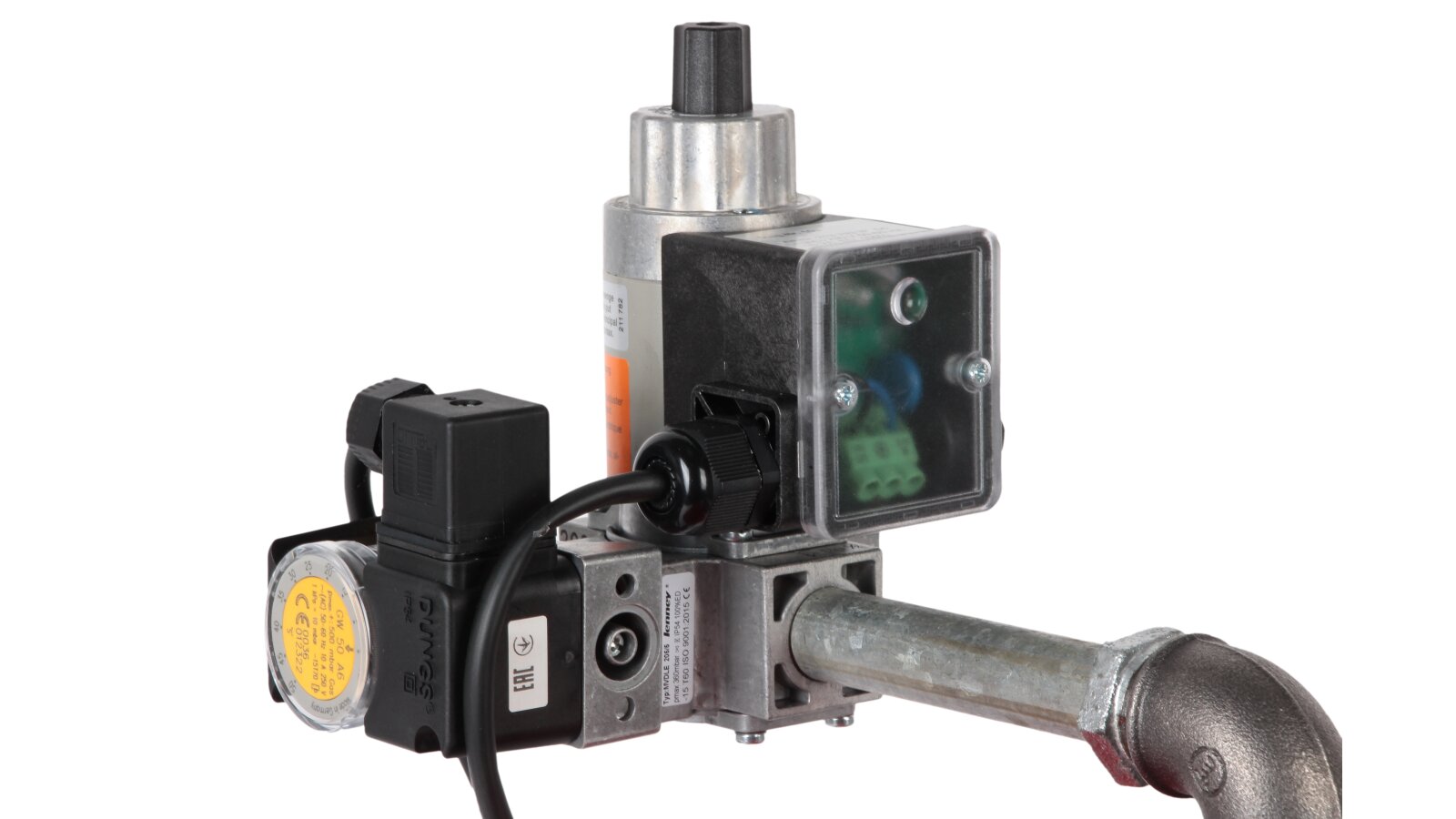

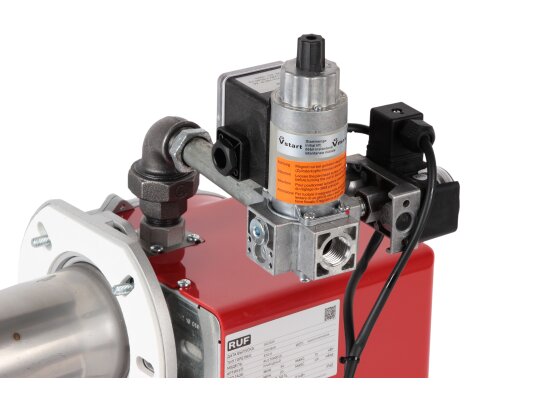

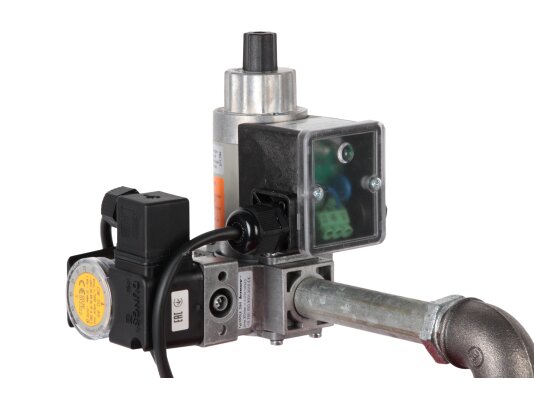

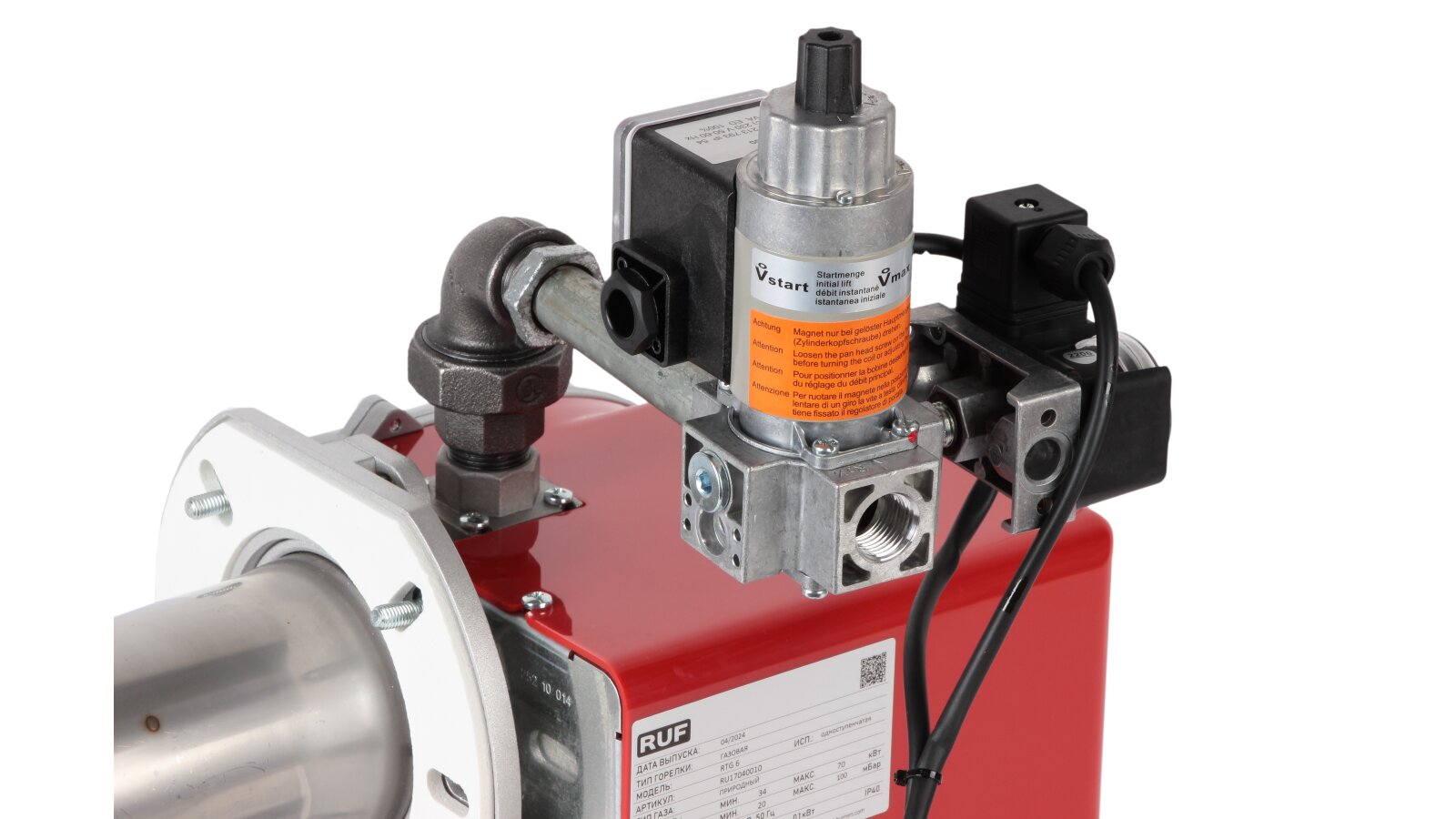

Электропривод имеет регулируемую шкалу, управляет воздушной и газовой дроссельной заслонкой с высокой точностью. В горелке установлены компоненты системы безопасности: реле давления воздуха, электромагнитный клапан, реле давления газа (мин., макс.). В комплект поставки включена газовая рампа, перед которой размещается фильтр и ручной запорный газовый кран.

Безопасность работы горелки достигается за счет:

• автоматизации всех функций управления и контроля;

• защитного отключения при низком напряжении/ обесточивании;

• перезапуска при недопустимо высоком рабочем напряжении;

• остановки программы запуска с блокировкой при обнаружении постороннего света;

• блокировки при отсутствии сигнала пламени в конце времени безопасного розжига;

• остановки горелки при срабатывании реле контроля давления газа (мин./ макс.);

• незамедлительного перекрытия потока газа при угрозах и неполадках;

• блокировки при угасании пламени в процессе работы;

• блокировки при отсутствии сигнала давления воздуха при завершении теста.

О срабатывании блокировки сигнализирует красная лампа в кнопке перезапуска.

Рабочая среда и применение

Горелка подходит для природного газа согласно ГОСТ 5542-2014 и сжиженного углеводородного газа, соответствующего ГОСТ 34858-2022. Использование для других видов газа без согласования с производителем не предусмотрено. В противном случае гарантийные обязательства завода прекращают свое действие.

Газовая горелка применяется для оснащения котлов, теплогенераторов, сушилок и иных технологических установок небольшой мощности, до 56 кВт.

Достоинства:

• автоматизированное управление;

• высокий уровень безопасности;

• стабильное горение на любой мощности;

• комплектация газовой рампой;

• низкие выбросы оксидов азота, 3 класс;

• разъемные контакты электрических соединений;

• низкий уровень шума;

• удобство эксплуатации и техобслуживания.

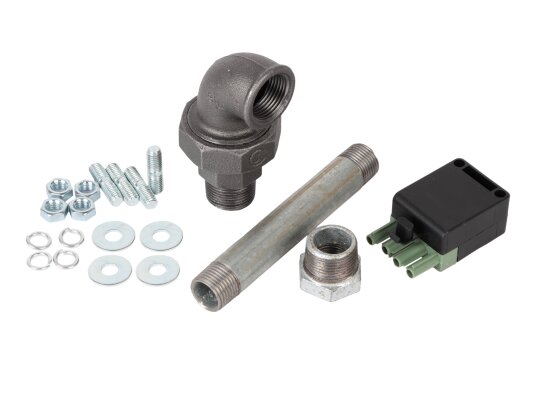

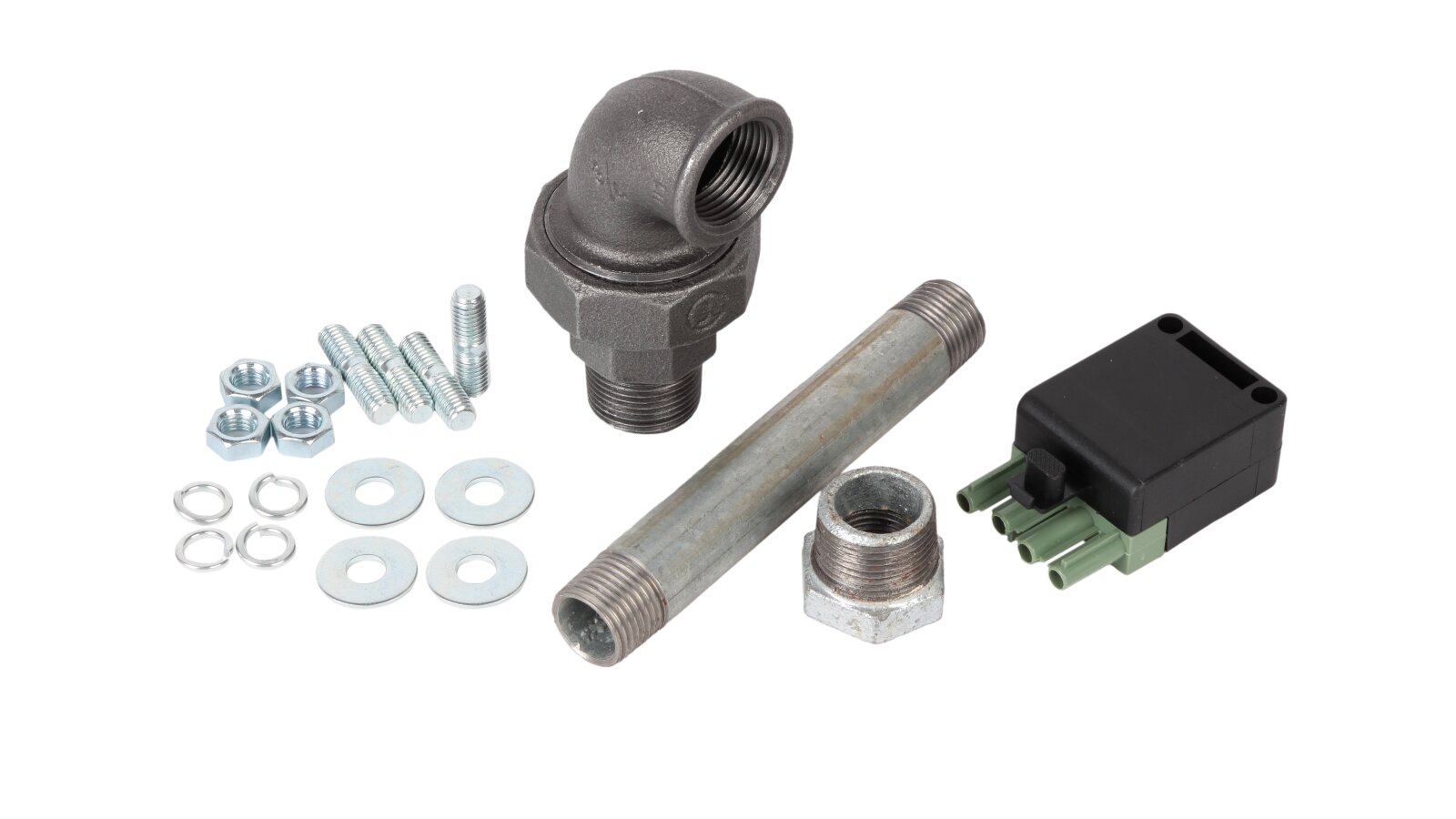

Горелки для котлов отопления RUF RTG оснащены головкой сгорания, штекером для подключения к котлу, фланцем с изоляционной прокладкой. Опционально доступна удлиненная пламенная голова.
