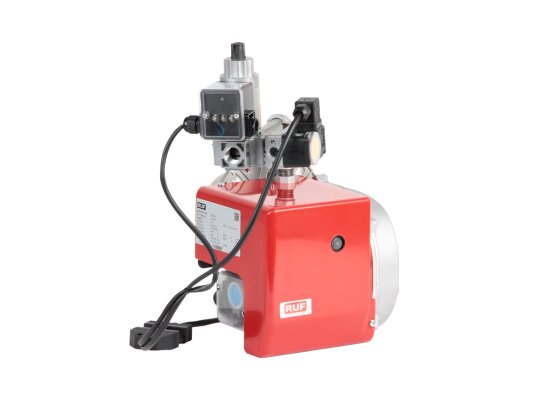

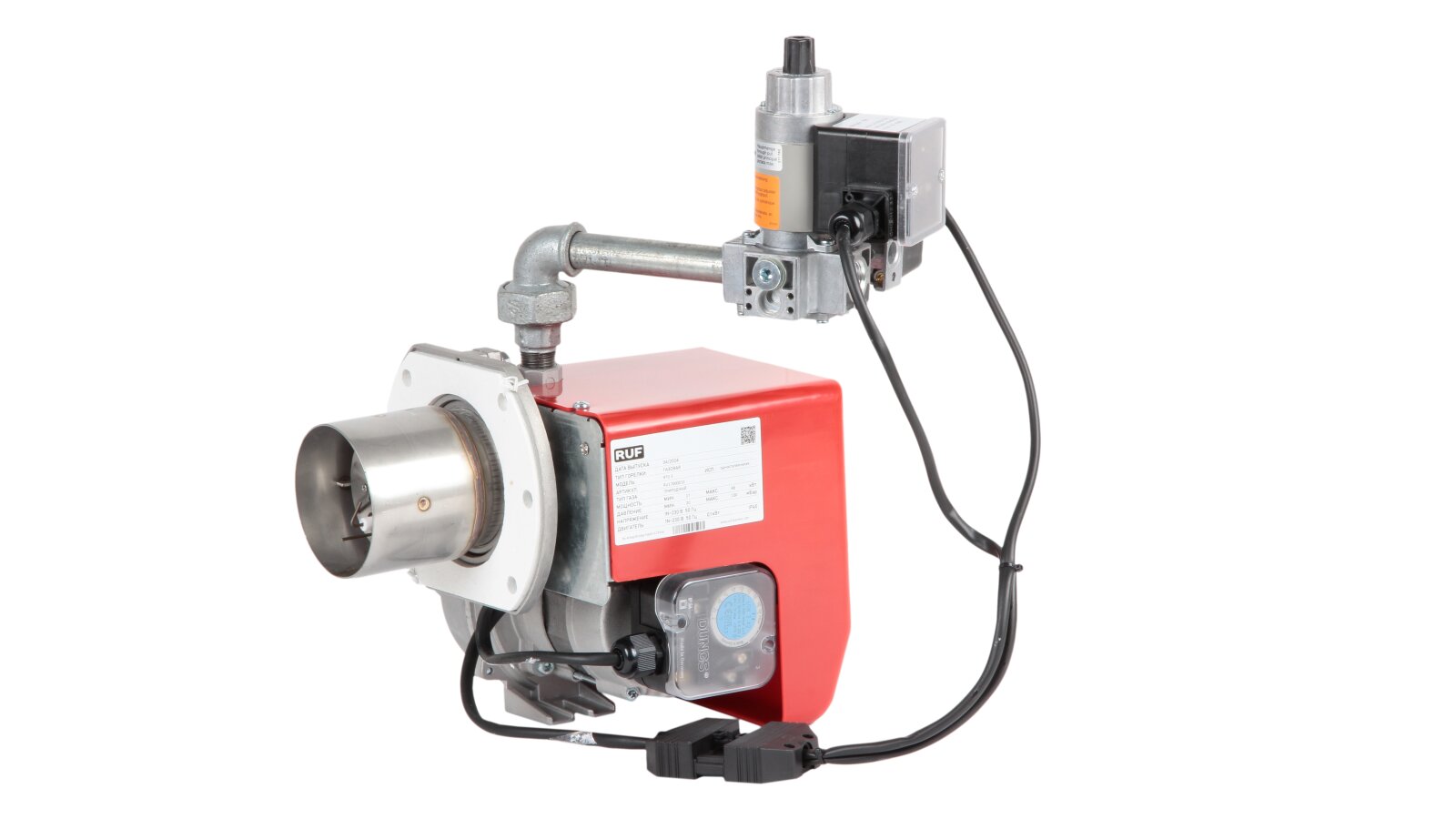

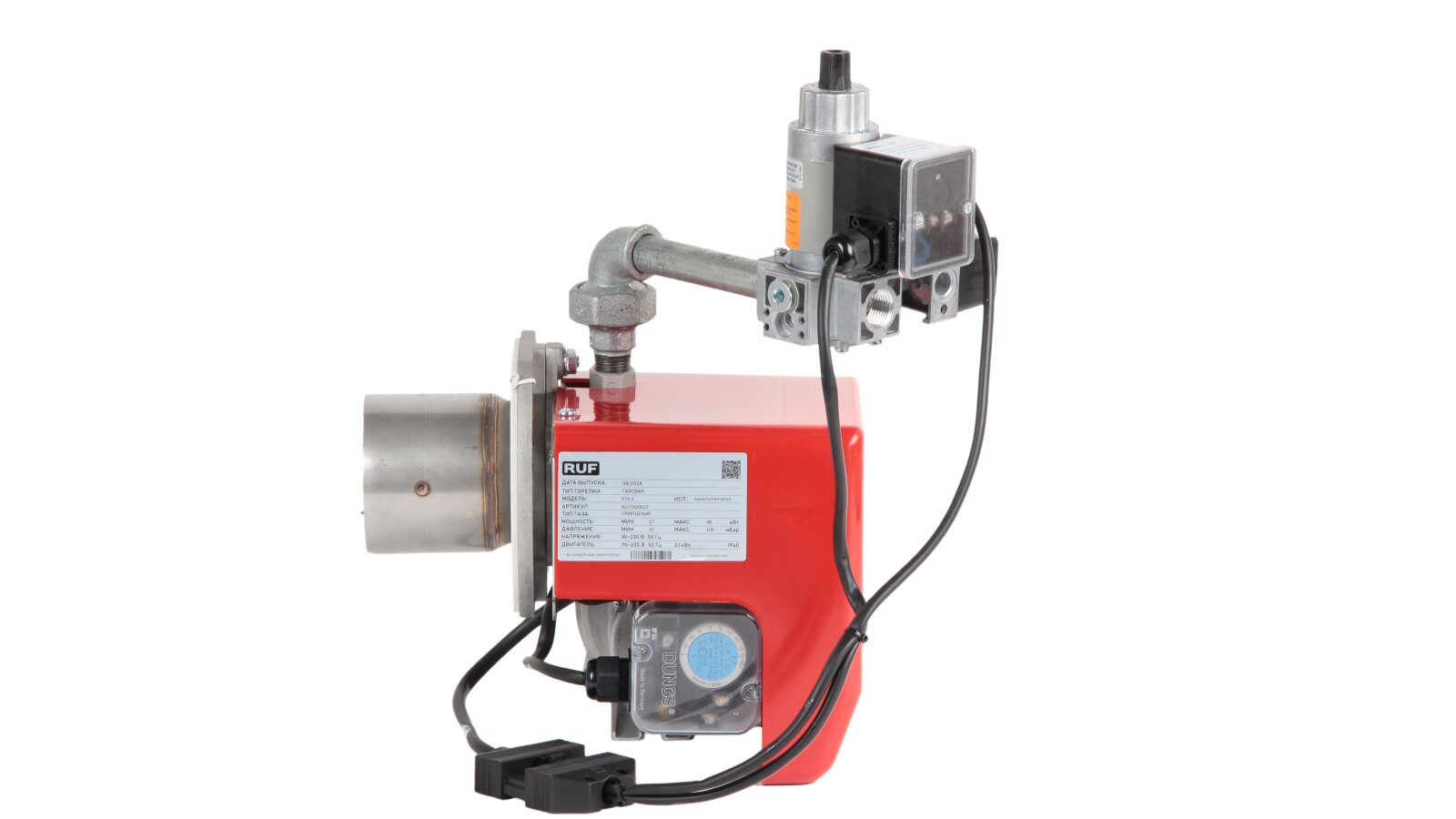

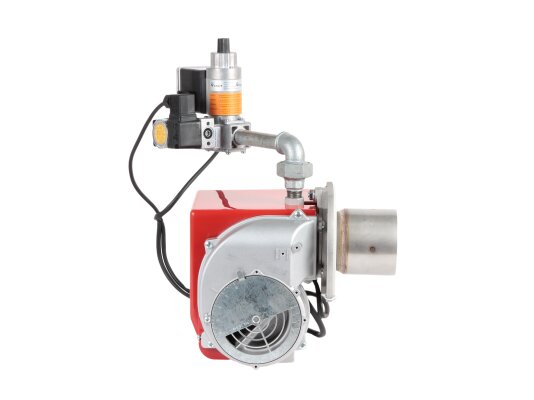

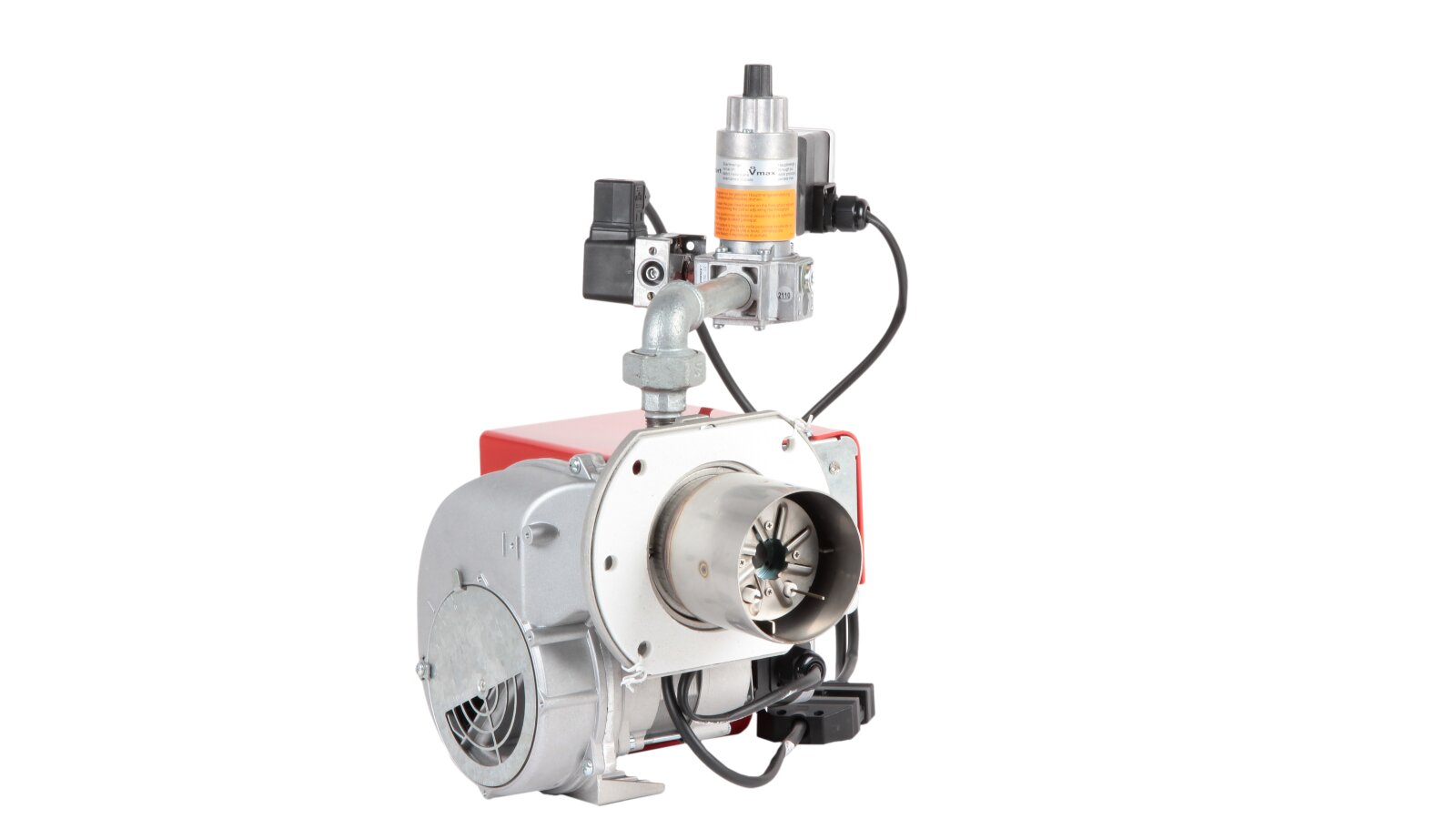

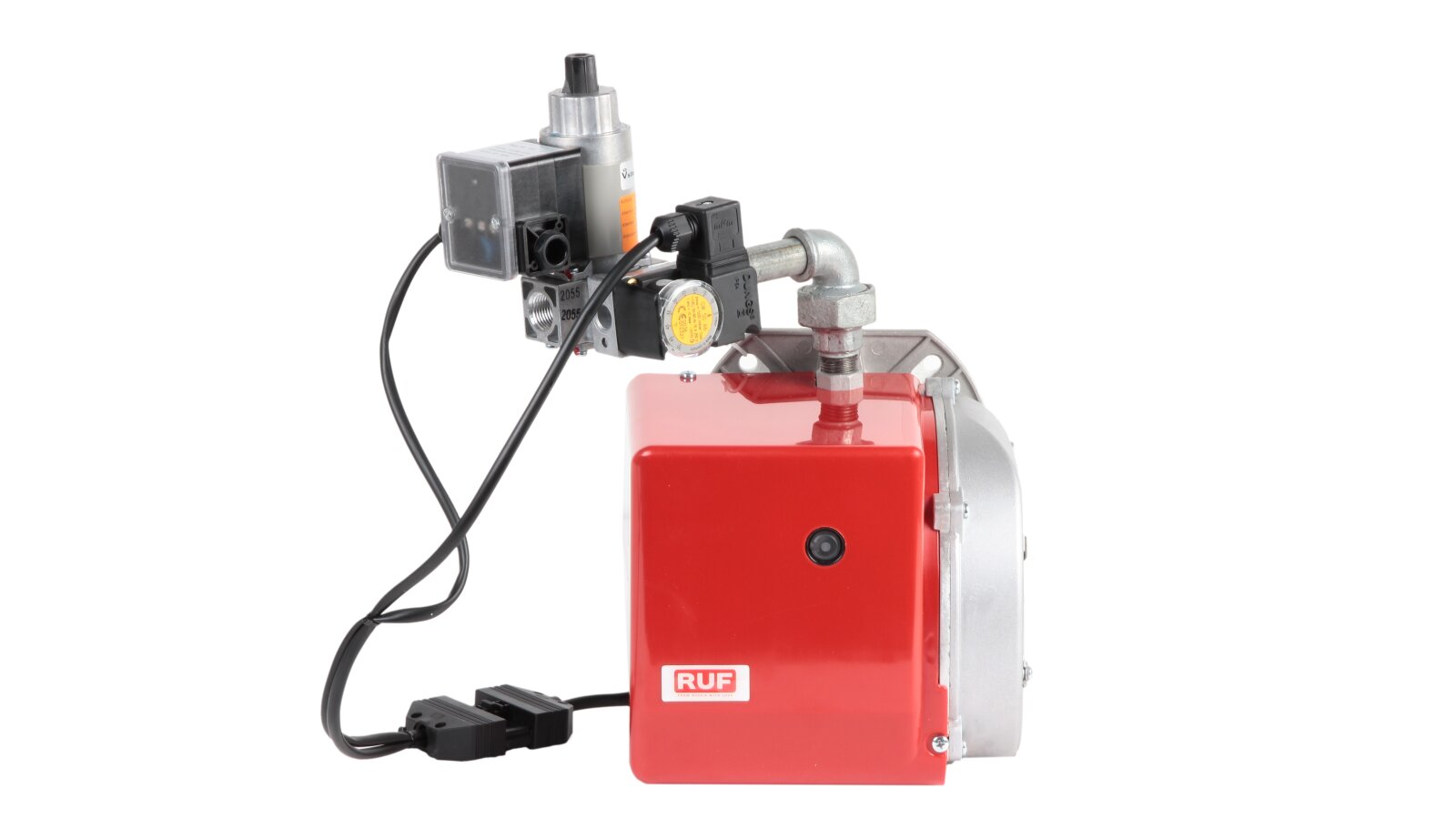

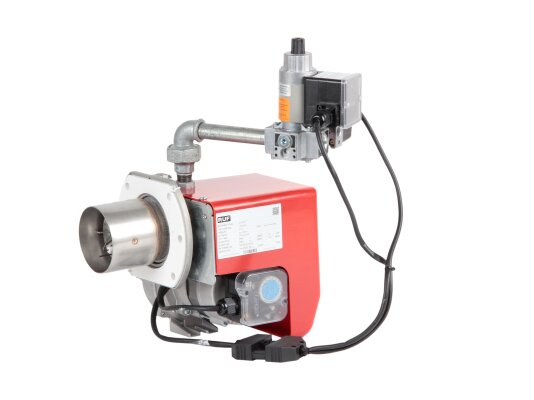

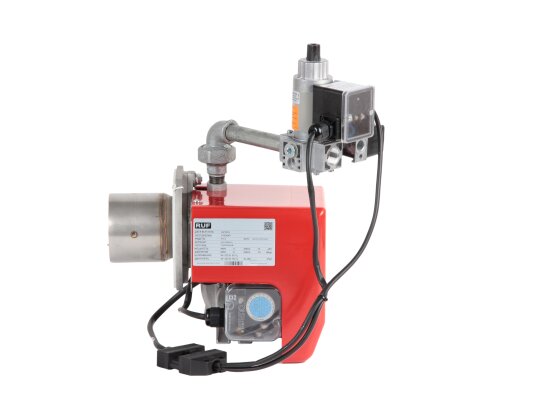

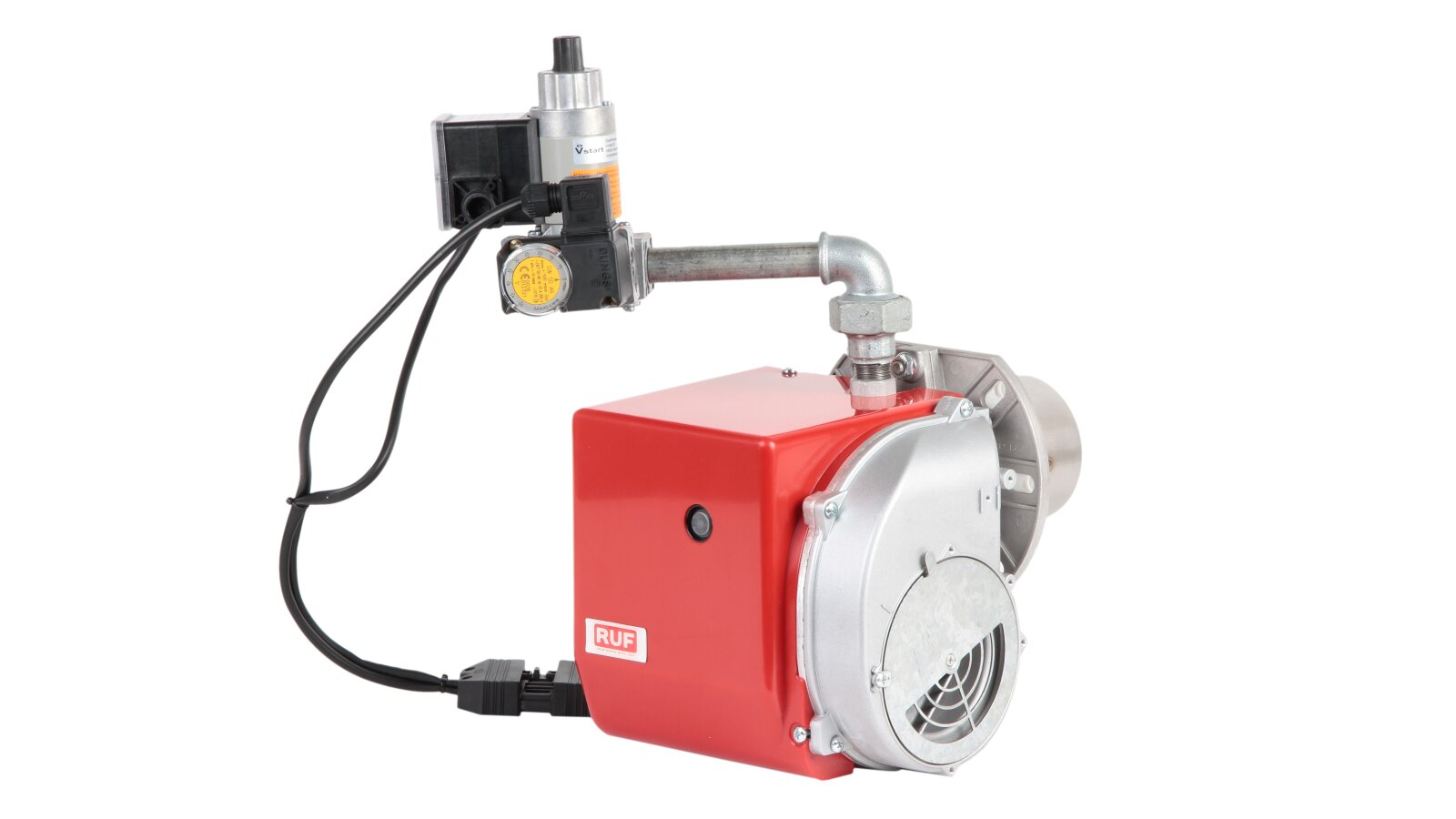

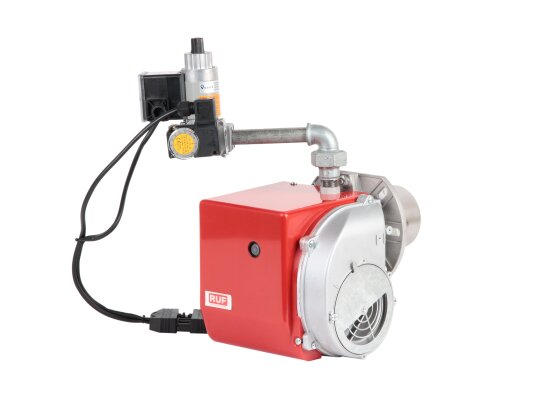

Газовая горелка RUF RTG 3

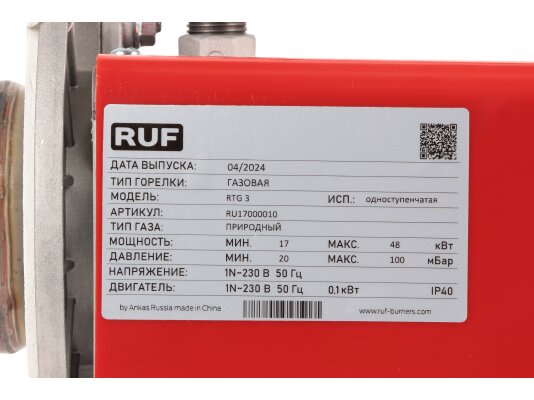

Газовая горелка RUF RTG 3, арт: RU17000010 предназначена для сжигания газа, подаваемого под давлением. Укомплектована вентилятором для нагнетания необходимого объема воздуха на горение. Соответствует 3 классу экологичности по европейским стандартам. За счет автоматизации функций обеспечивает эффективную и безопасную работу котла.

Основные параметры и особенности:

• одноступенчатый режим регулирования мощности, диапазон: 17-48 кВт;

• 3 класс выбросов вредных веществ по EN 676 (< 80 мг/ квт·ч);

• прерывистый рабочий цикл, перезапуск через каждые 24 часа;

• ионизационный контроль пламени;

• защита электрических и электронных компонентов от пыли и влаги класса IP 40;

• штекерное соединение с защитой от неправильного подключения;

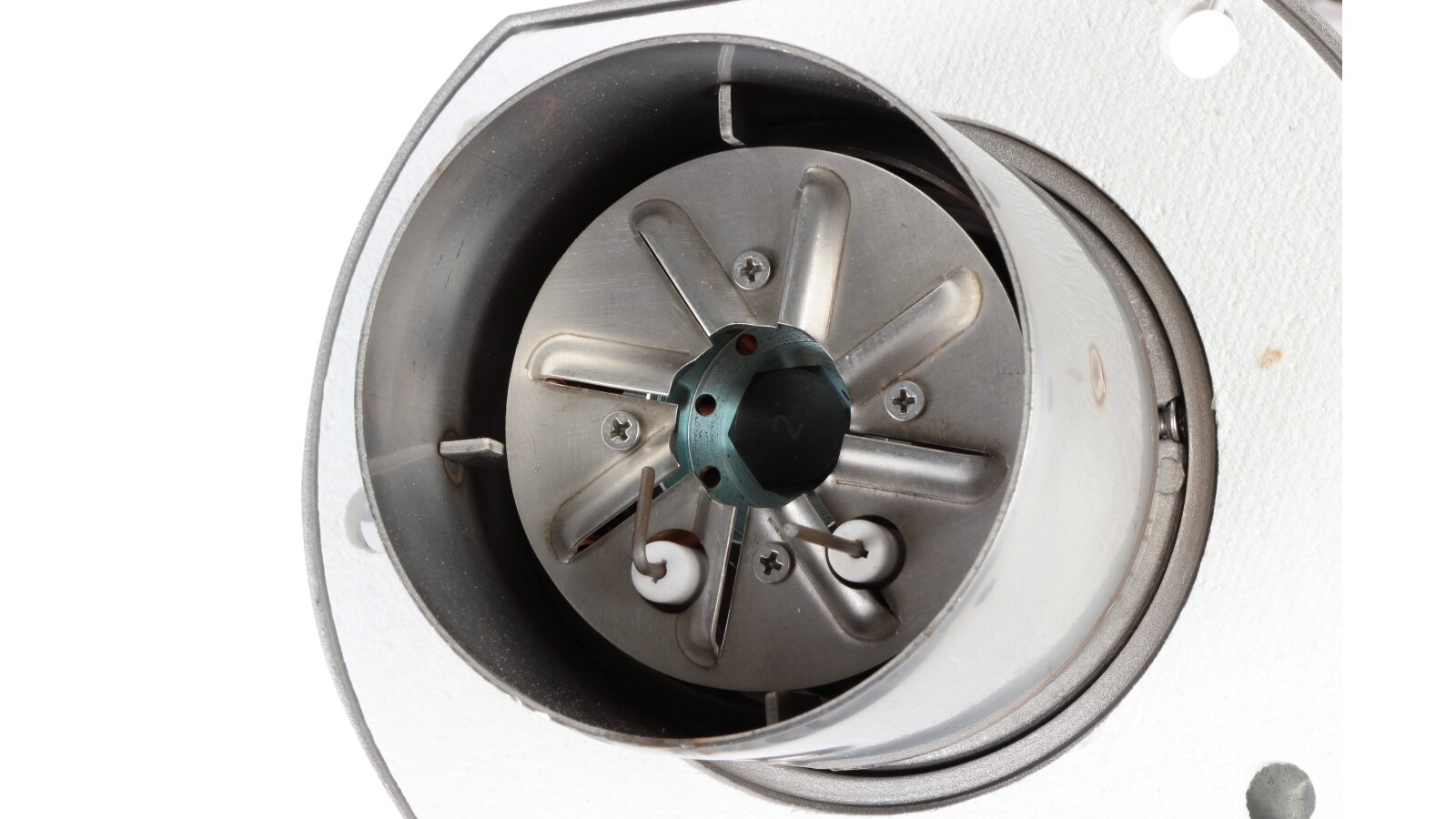

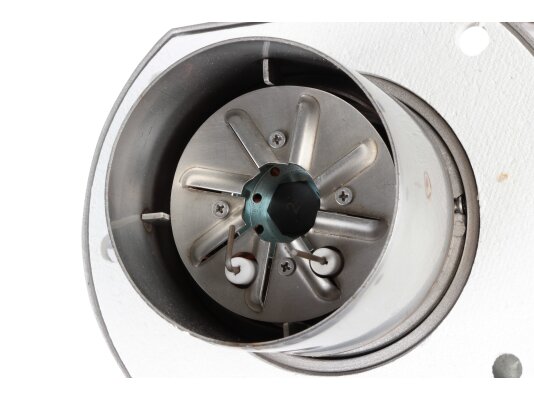

• комплектация газовой рампой и стандартной огневой головой;

• регулировка расхода воздуха путем изменения положения воздушной заслонки и зазора между стаканом пламенной головы и диффузором;

• быстрое реагирование на сбои, отключение питания двигателя вентилятора и запального устройства в течение <1 сек.;

• защита от низкого (< 175 В) и высокого напряжения в сети;

• автоматическое включение горелки при нормализации рабочих параметров (185 В);

• индикация рабочих статусов и отказов с помощью цветовых кодов;

• допустимый диапазон эксплуатационных температур: 0...+40 °C;

• заявленный ресурс: 15 лет.

Рабочая среда

Газовая горелка подходит для сжигания природного газа, соответствующего ГОСТ 5542-2014 и сжиженного газа согласно ГОСТ 34858-2022. Применение для других видов газа требует письменного согласования с производителем, в противном случае гарантия на отказы работы системы не действует.

Конструкция и комплектация

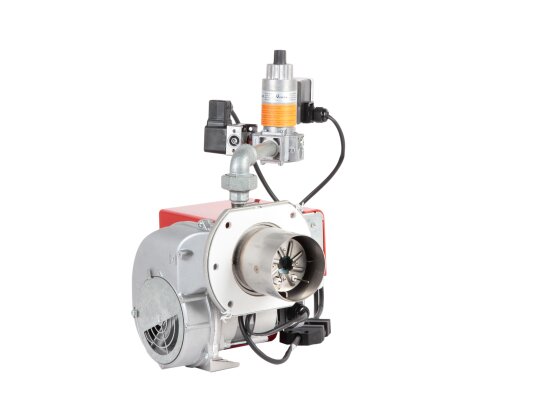

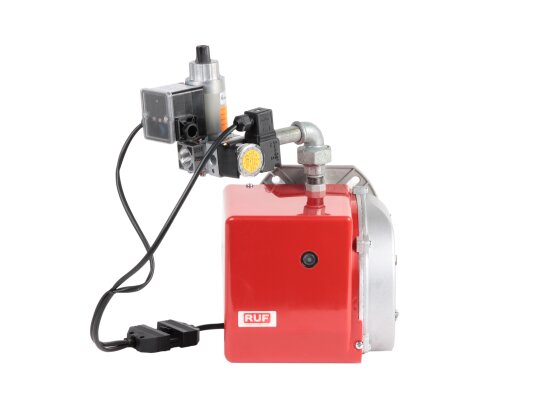

Горелка RUF RTG собрана в компактном блочном корпусе, защищенном эргономичным кожухом. Всеми функциями управляет топочный автомат LME. Электрические соединения выполняются при помощи штекеров с защитой от ошибочного подключения. В состав конструкции входит вентилятор с экономичным двигателем для нагнетания воздуха на горение. Розжиг газовоздушной смеси осуществляется с помощью запального блока и электрода.

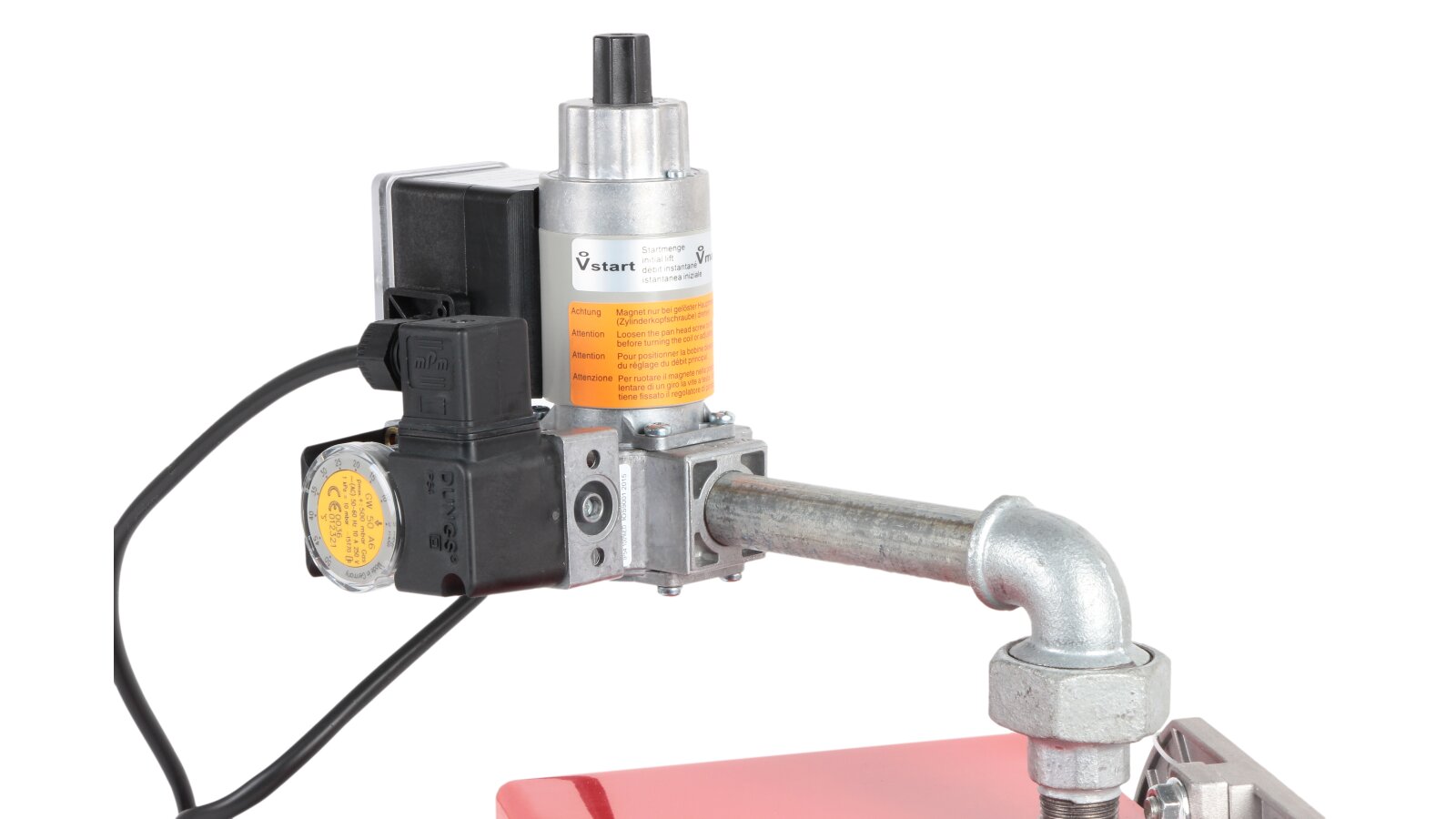

Регулирование давления газа перед горелкой осуществляется с помощью газовой рампы, перед которой требуется установка газового фильтра. Для безопасной эксплуатации горелка комплектуется реле контроля давления воздуха, реле минимального и максимального давления газа, электромагнитным клапаном, быстро перекрывающим газопровод при угрозах и сбоях. В комплектацию входит газовая рампа, огневая голова, штекер, фланец с изоляционной монтажной прокладкой.

Для безопасной работы горелки предусмотрены функции:

• остановка запуска, блокировка при регистрации постороннего света на этапе предварительной продувки;

• мгновенное закрытие линии подачи газа при неполадках;

• остановка горелки при замыкании контакта реле давления газа (мин./ макс.);

• защитное отключение при низком напряжении в сети питания/ обесточивании;

• перезапуск при превышении напряжения допустимой величины;

• блокировка при необнаружении пламени в конце фазы безопасного розжига;

• блокировка при угасании пламени в процессе работы;

• блокировка при отсутствии сигнала давления воздуха по истечении времени на проверку.

При блокировке горелки загорается индикатор красного цвета в кнопке сброса.

Применение

Газовая горелка RUF RTG используется для комплектации отопительных, водогрейных котлов, паро- и теплогенераторов небольшой мощности, до 38,4 кВт.

Достоинства:

• автоматизированное управление всеми функциями;

• низкие выбросы оксидов азота, 3 класс по EN 676;

• высокий уровень безопасности;

• защита от пониженного напряжения;

• продуманная эргономика, простота настройки и обслуживания;

• информативная система индикации рабочих состояний и сбоев.
