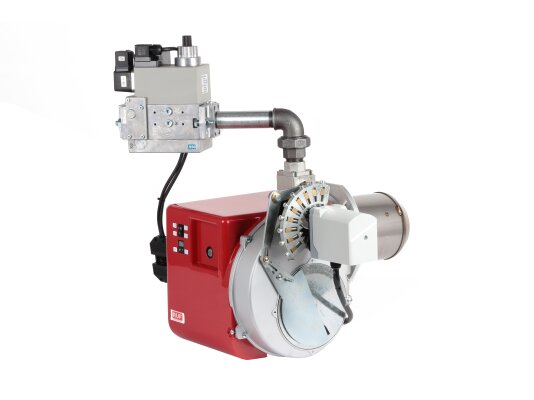

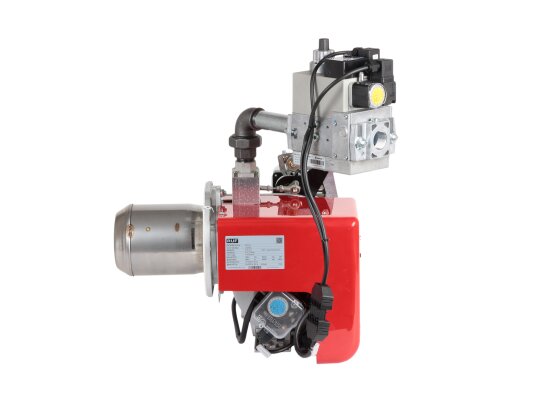

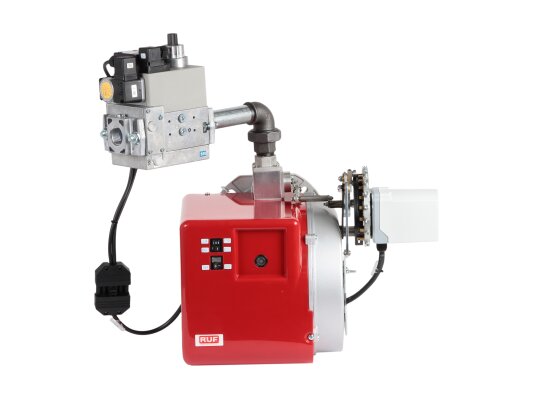

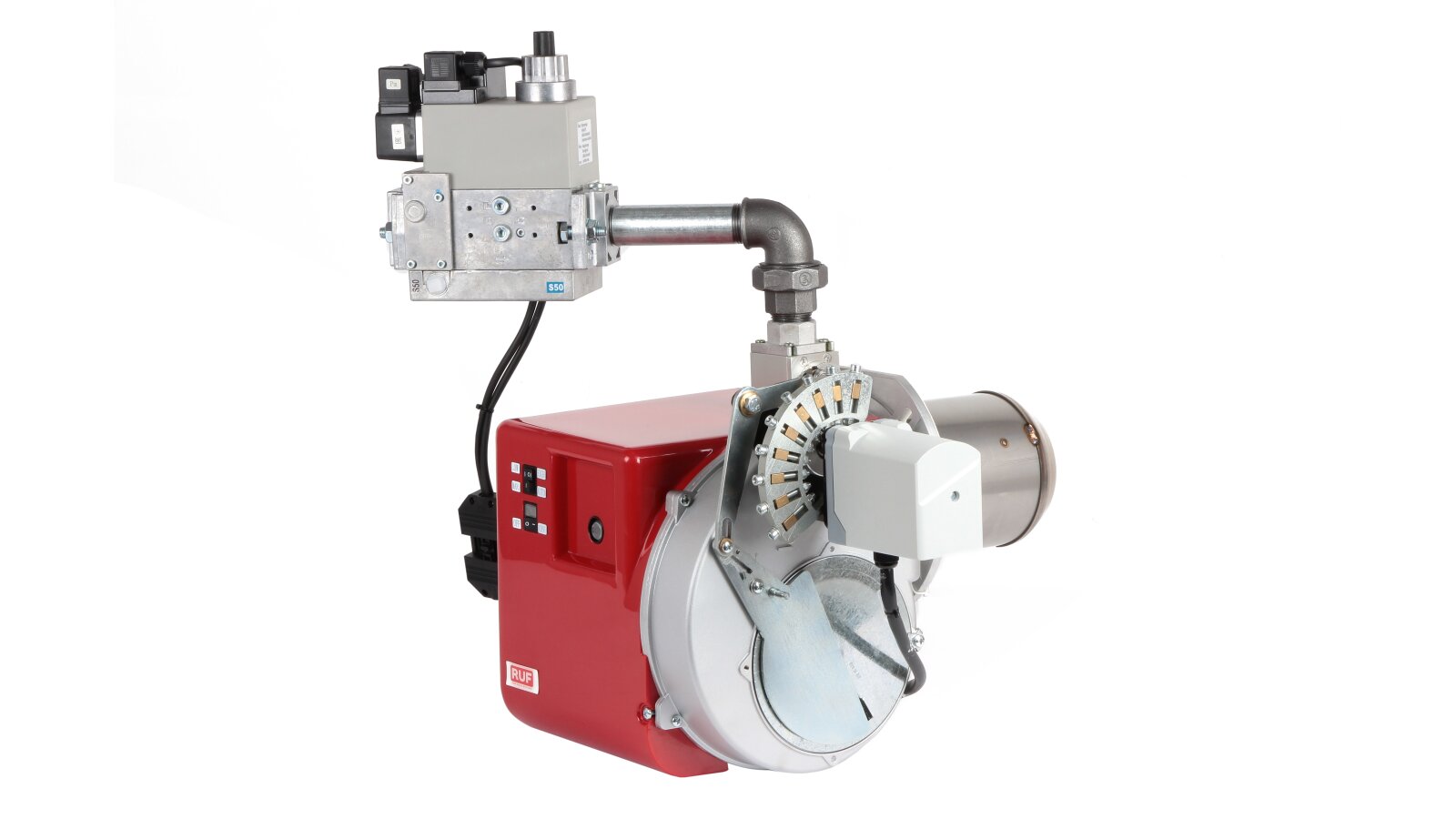

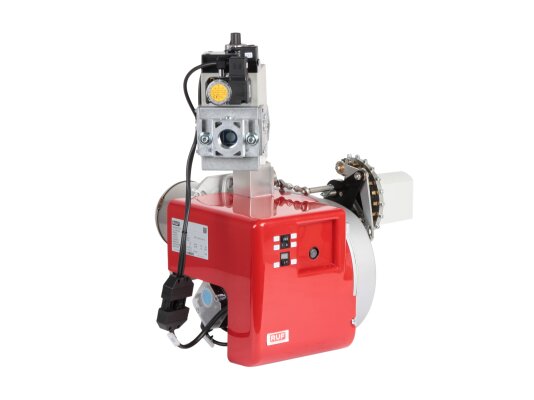

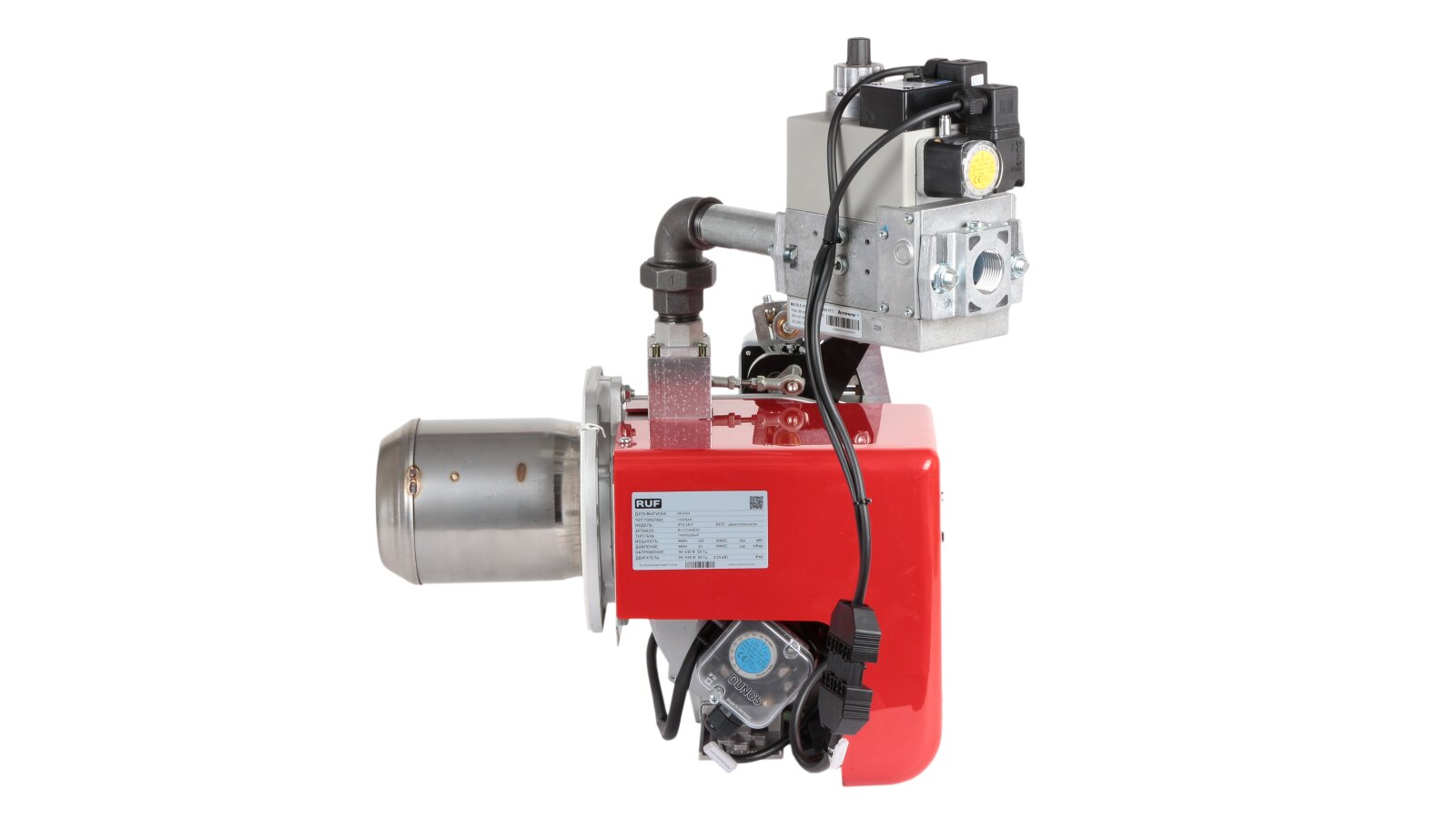

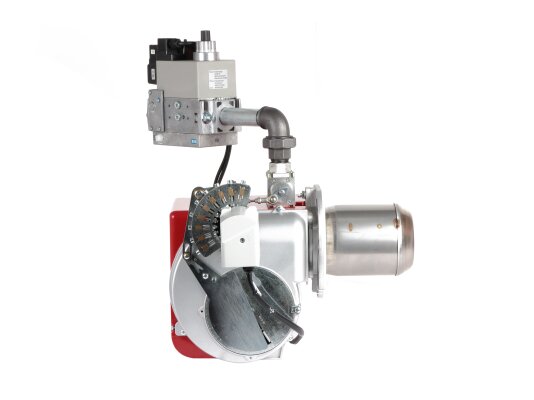

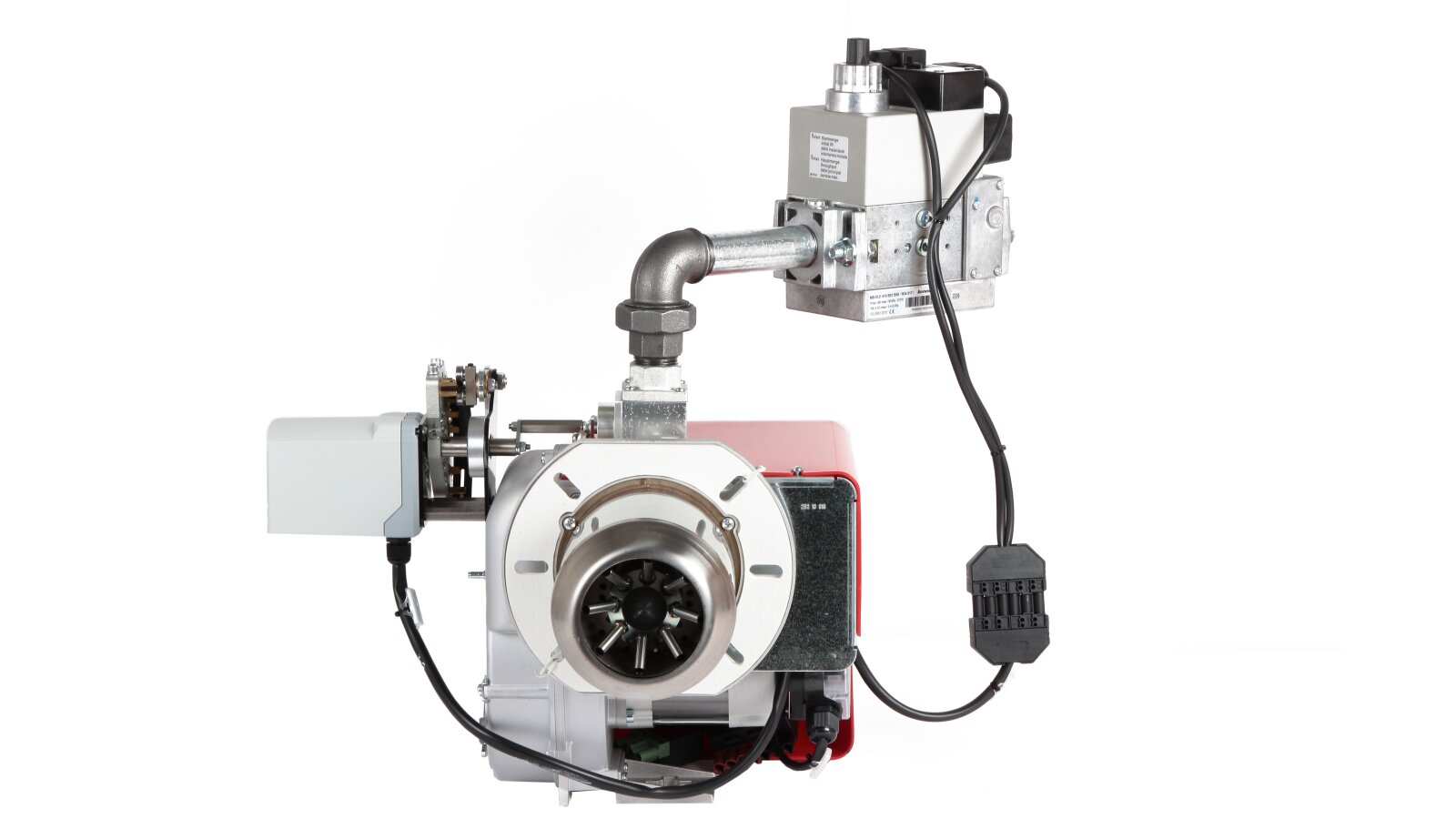

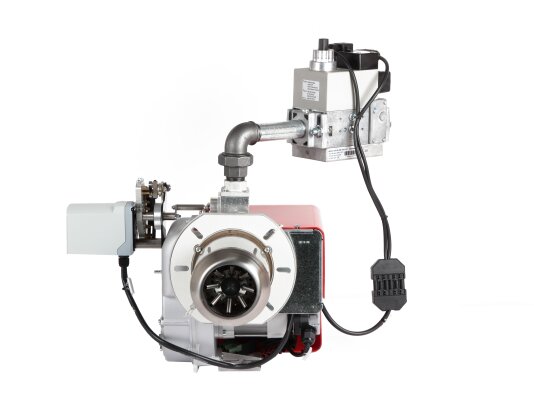

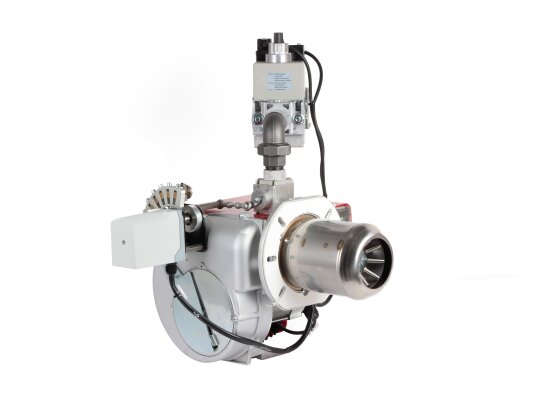

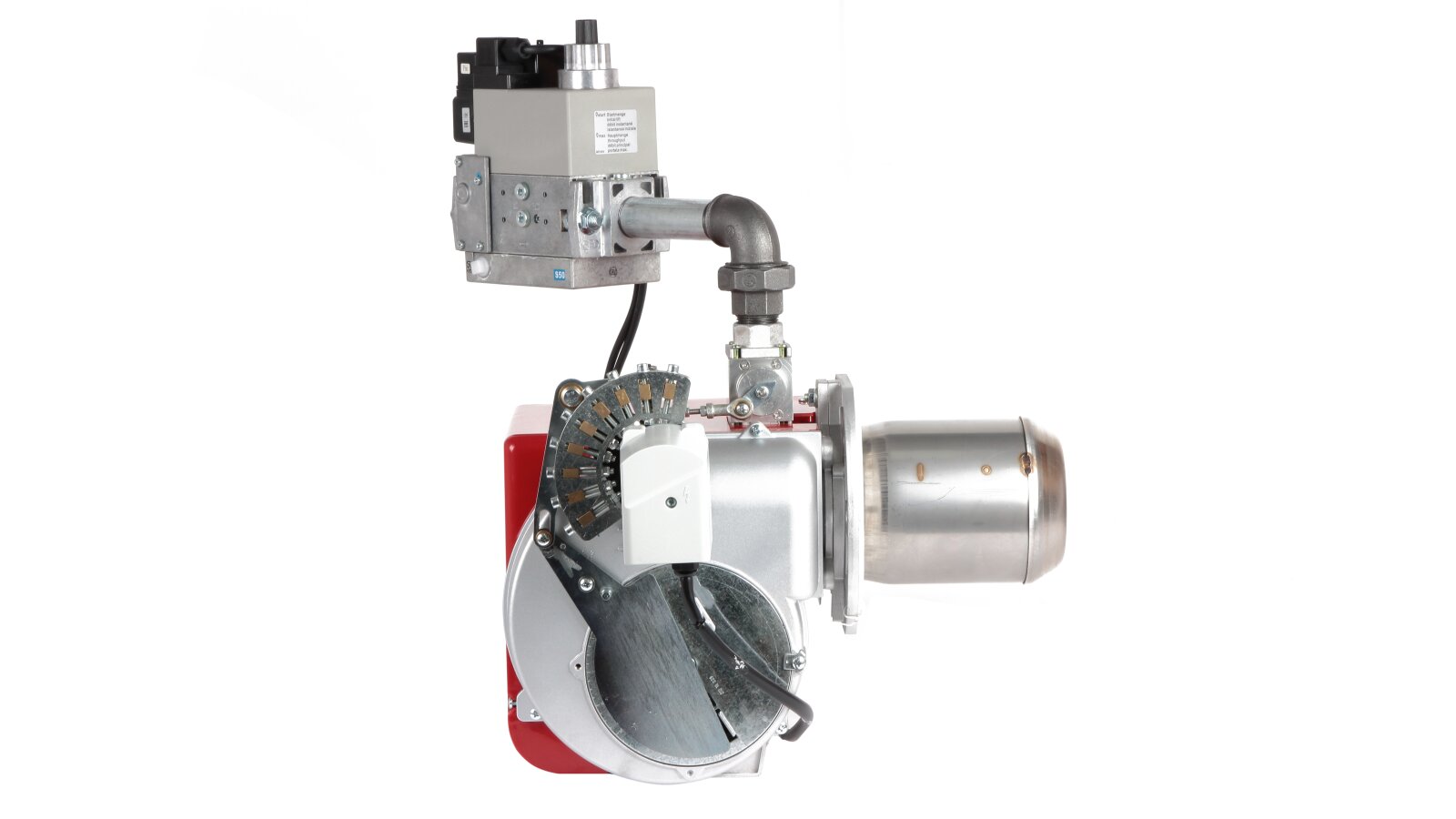

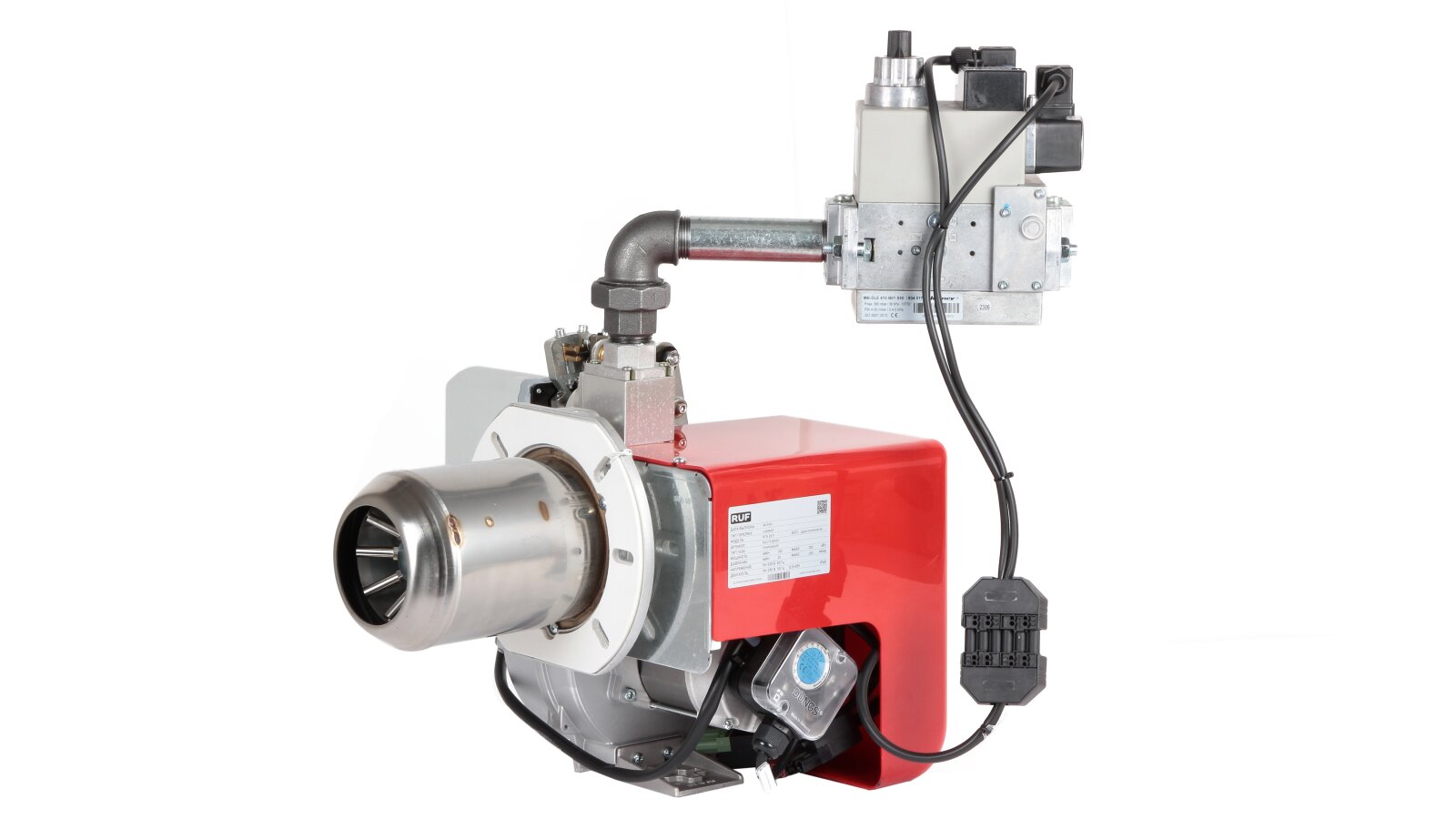

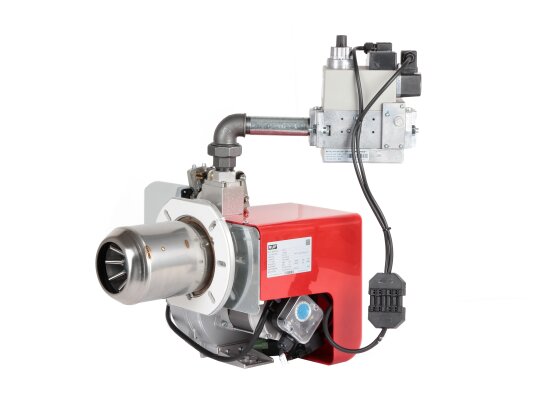

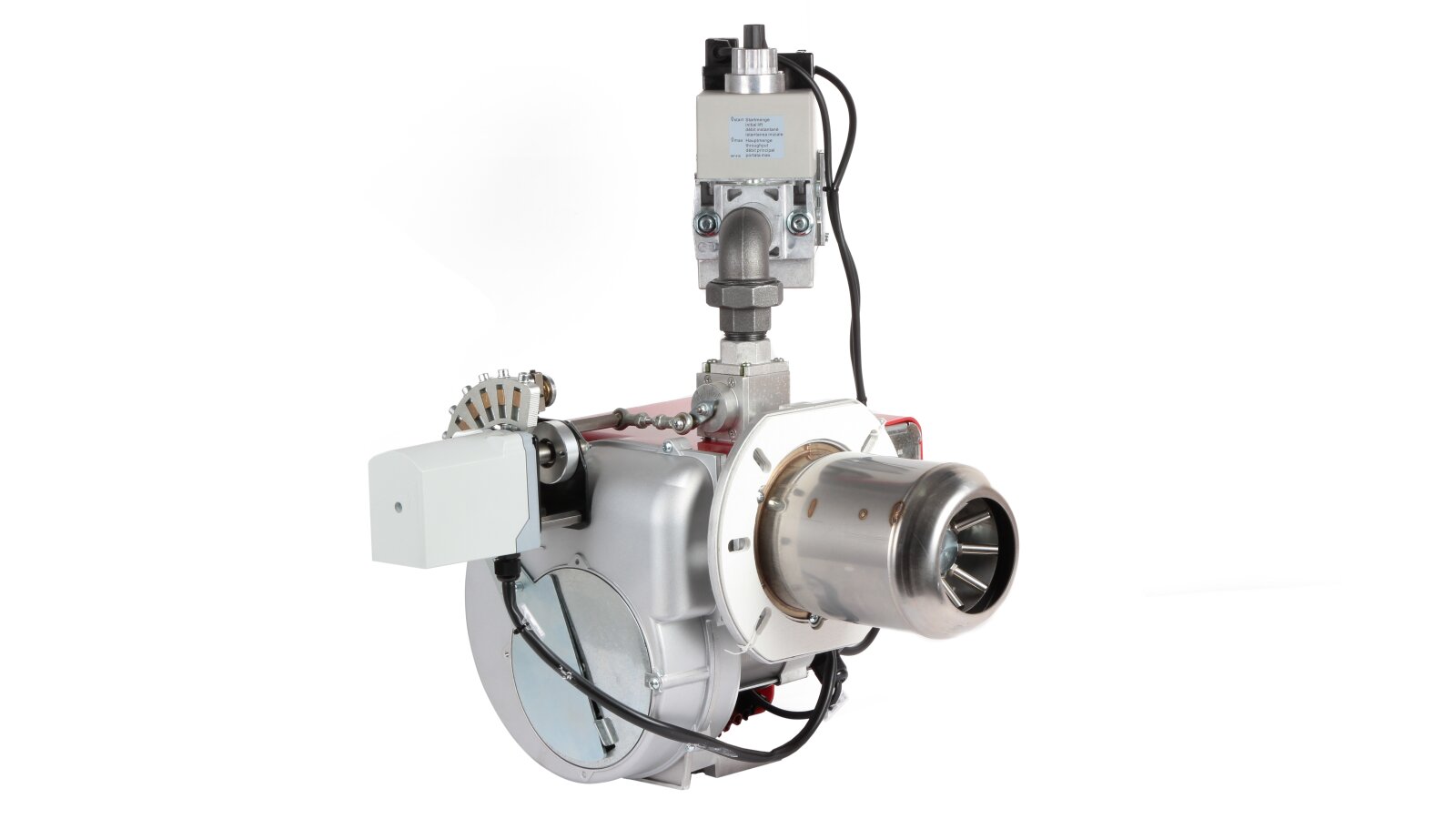

Газовая горелка RUF RTG 28 P

Газовая горелка RUF RTG 28 P, арт: RU17150010 предназначена для оснащения промышленных котлов средней мощности, сжигающих природный газ. Работает в двухступенчатом режиме регулирования мощности. При дооснащении регулятором и датчиком температуры/ давления (опция) функционирует в режиме модуляции, что позволяет оптимизировать процессы горения с учетом потребностей в тепле, снизить потребление ресурсов. Функции горелки автоматизированы за счет встроенного блока управления.

Основные параметры и особенности:

• рабочая среда: природный или сжиженный газ;

• 2-ступенчатое регулирование мощности, диапазон: 100-280 кВт;

• экологичное сжигание газа, низкие выбросы оксидов азота в атмосферу;

• питание от сети 230 В, -15%, +10%, 50 Гц;

• контроль пламени ионизационным электродом;

• непостоянный режим работы, автоматический перезапуск 1 раз в 24 часа;

• диапазон регулирования давления газа: 20-350 мбар;

• встроенный вентилятор с электродвигателем 250 Вт;

• быстрое реагирование системы защиты на неисправности, в течение < 1 сек.;

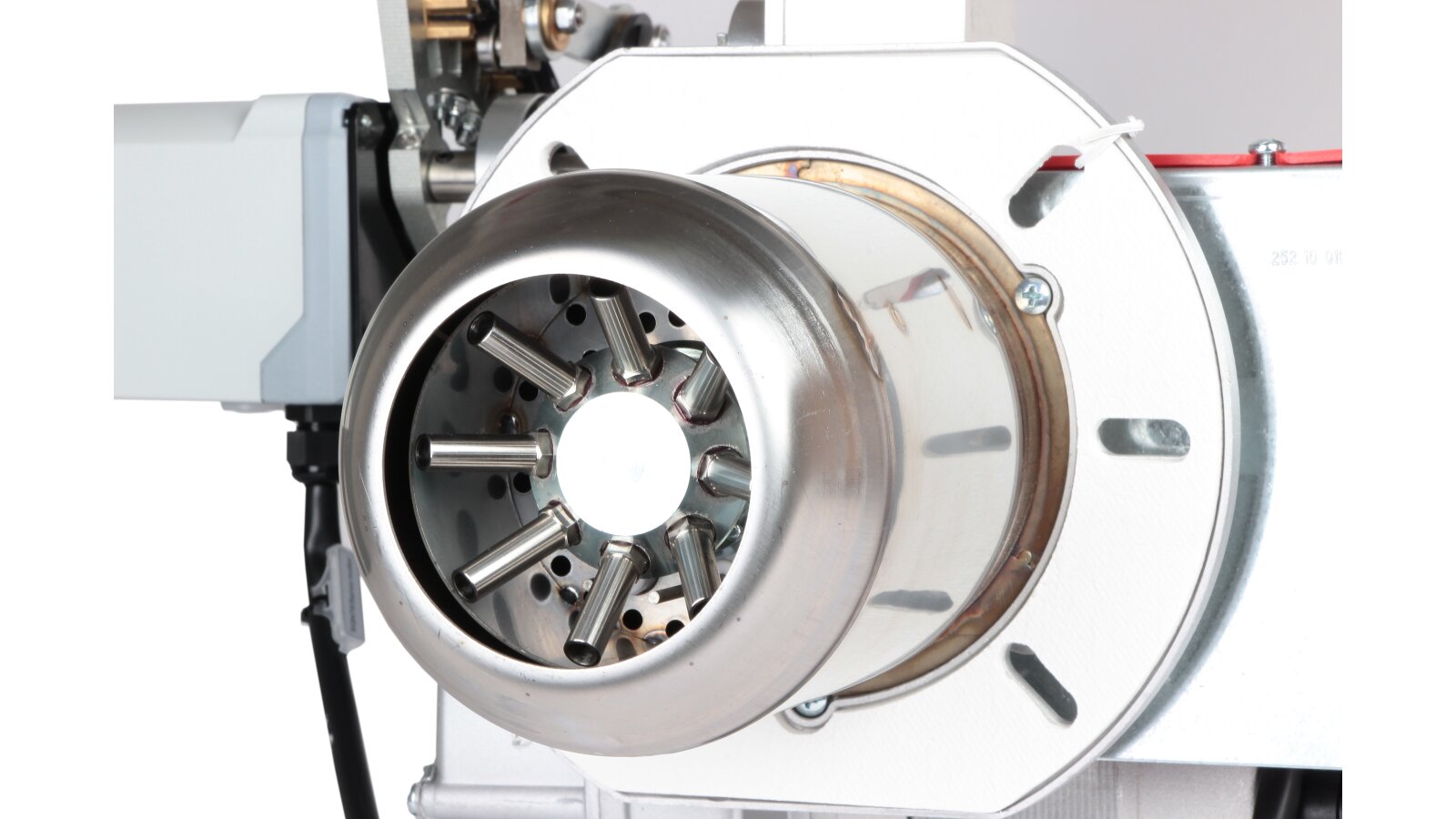

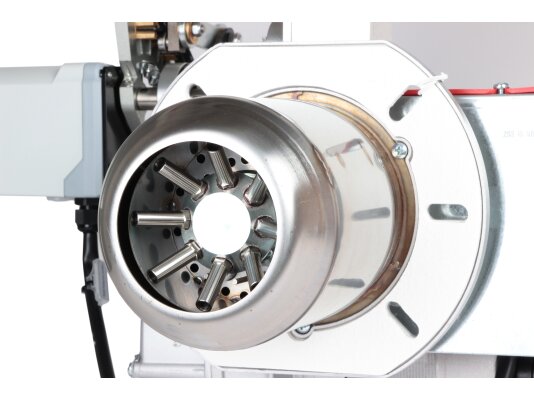

• стандартная голова сгорания (опция: удлиненная голова);

• ручной и автоматический режим работы;

• защита электрических и электронных компонентов от пыли и влаги по стандарту IP40;

• разъемные соединения с защитой от ошибочного подключения;

• система контроля достаточности напряжения (не менее 175 В);

• работа в условиях внешних температур: 0...+40 °С.

В случае применения горелки без согласования с производителем для сжигания газа, состав которого отличается от рекомендуемого, гарантия завода прекращает свое действие.

Подробнее о газовой горелке RUF RTG Р

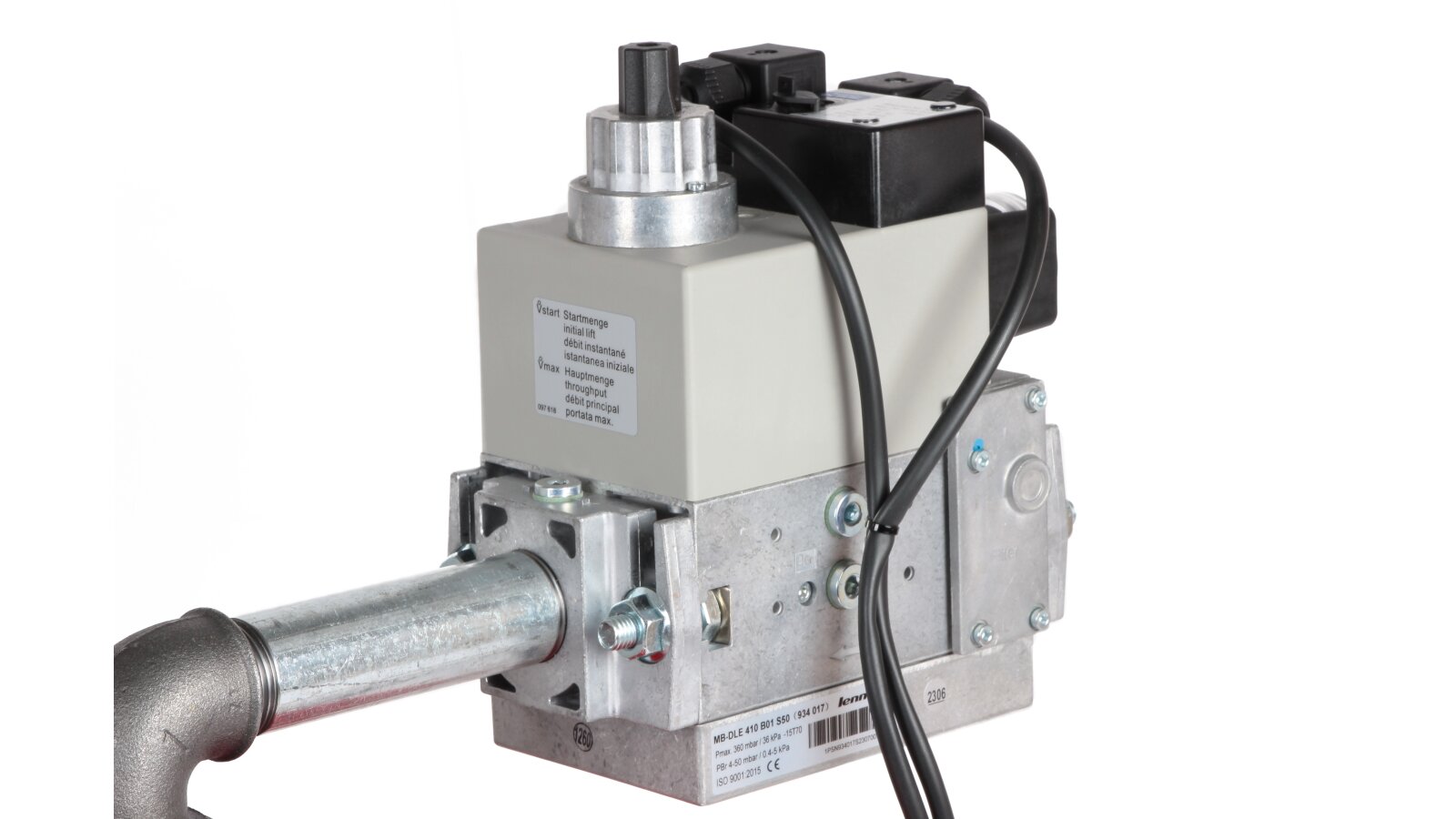

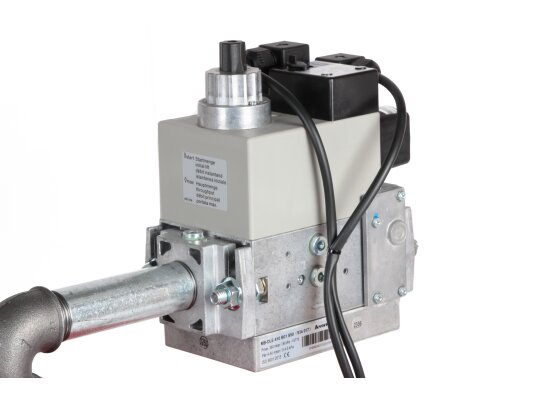

Горелка работает под управлением топочного автомата LME. Оснащена электромагнитными нормально-закрытыми клапанами для безопасной и эффективной эксплуатации системы сжигания. Предусмотрена периодическая операция перезагрузки для самодиагностики неполадок. Блок управления отключается после 24 часов непрерывной работы, после чего автоматически запускается.

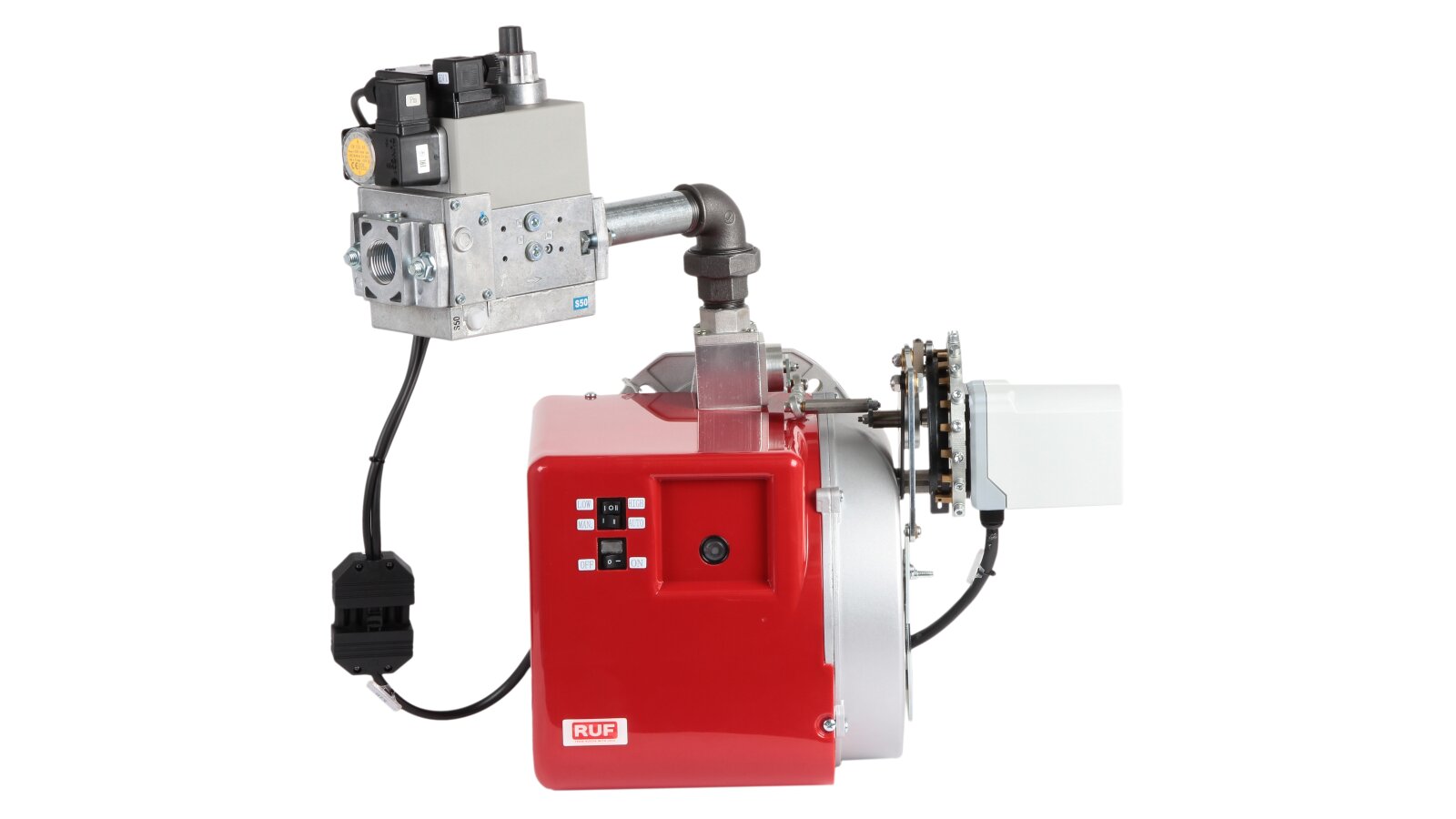

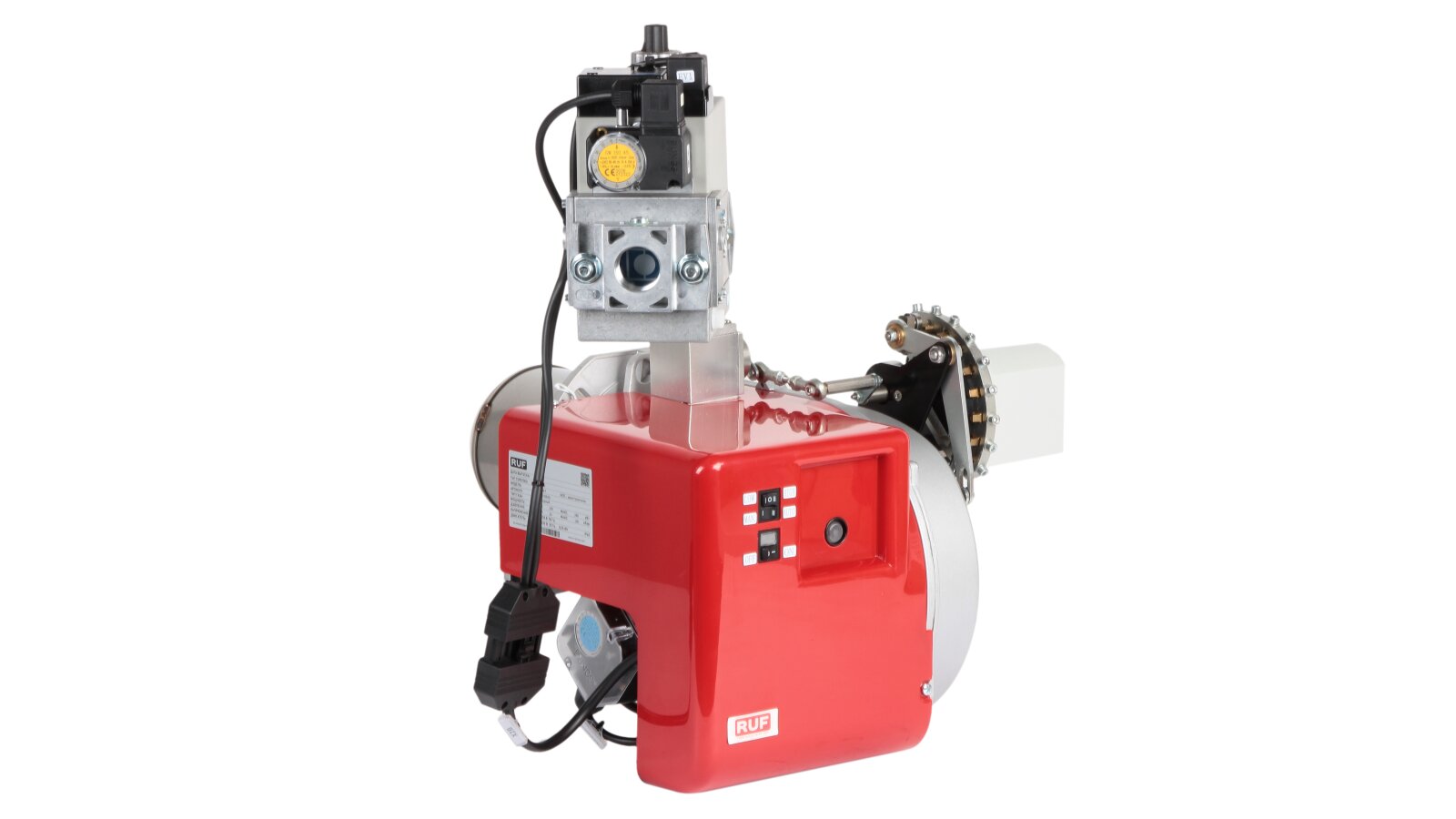

На рабочей панели предусмотрены элементы управления и контроля горения: индикаторы питания, неполадок, кнопки включения/ отключения, выбора режима (ручной/ автоматический), переключения между 1-й и 2-й ступенями (высокое/ низкое пламя), перезагрузки (сброса блокировки). При включении ручного режима горелка не запускается по управляющему внешнему сигналу, в режиме «Авто» управление осуществляется автоматически от термостатов или датчиков.

Автоматика обеспечивает:

• остановку запуска с дальнейшей блокировкой при обнаружении постороннего света;

• блокировку при отсутствии сигнала давления воздуха по окончании проверки;

• прерывание работы горелки при срабатывании реле давления газа (мин./ макс.);

• блокировку при отсутствии сигнала пламени в конце фазы безопасного розжига;

• защитное отключение при низком напряжении/ обесточивании;

• перезапуск при недопустимом повышении напряжения в сети питания;

• защиту от обратной полярности (блокировка если перепутано подключение);

• блокировку при угасании пламени, когда горелка запущена.

При срабатывании или ручной активации блокировки мгновенно обесточиваются выводы для топливных клапанов, двигателя и системы зажигания (в течение < 1 секунды).

Применение

Газовая горелка служит для установки на промышленные отопительные, водогрейные котлы, печи, паро-, теплогенераторы, технологическое оборудование тепловой мощностью до 224 кВт.

Размещение

Горелки для котлов отопления RUF RTG Р размещаются в чистых сухим помещениях без едких испарений, агрессивных веществ, летучих твердых частиц, повышенной влажности. Не допускается попадание на корпус солнечной радиации, атмосферных осадков, обледенение. Для безопасного и эффективного сжигания газа требуется достаточная вентиляция.

Достоинства:

• управление всеми процессами горения встроенной автоматикой;

• 2-ступенчатое регулирование/ модуляция пламени при дооснащении;

• низкие выбросы оксидов азота в атмосферу;

• ровное, стабильное горение пламени;

• быстрое реагирование на неполадки.

Базовый комплект включает газовую рампу, огневую голову стандартной длины, штекер, принадлежности для монтажа (фланец, изоляционную прокладку). Опционально доступна удлиненная голова сгорания, регулятор мощности, датчики температуры/ давления для модуляционного режима.
