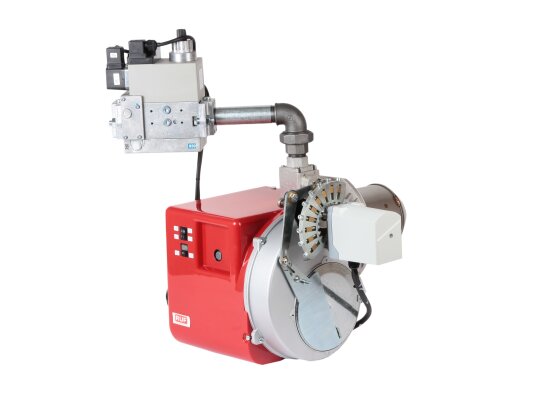

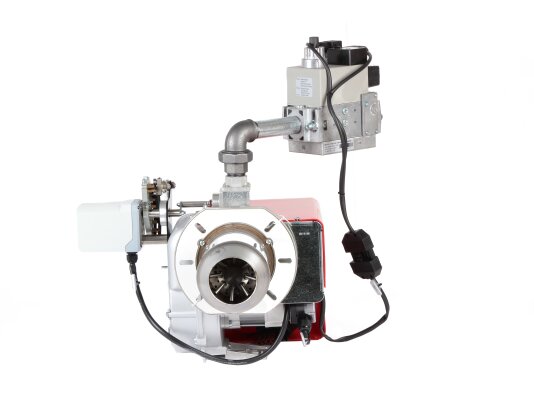

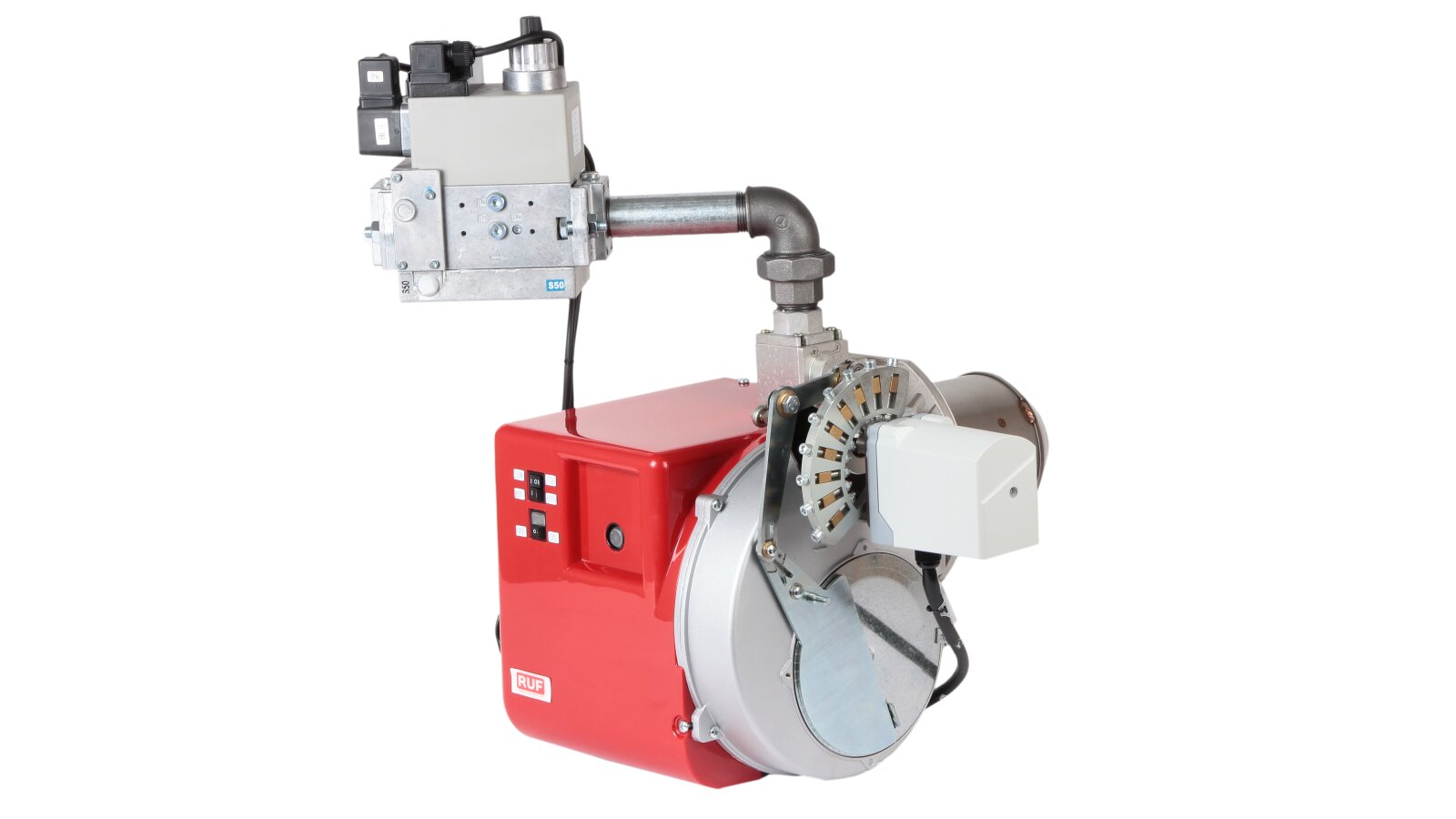

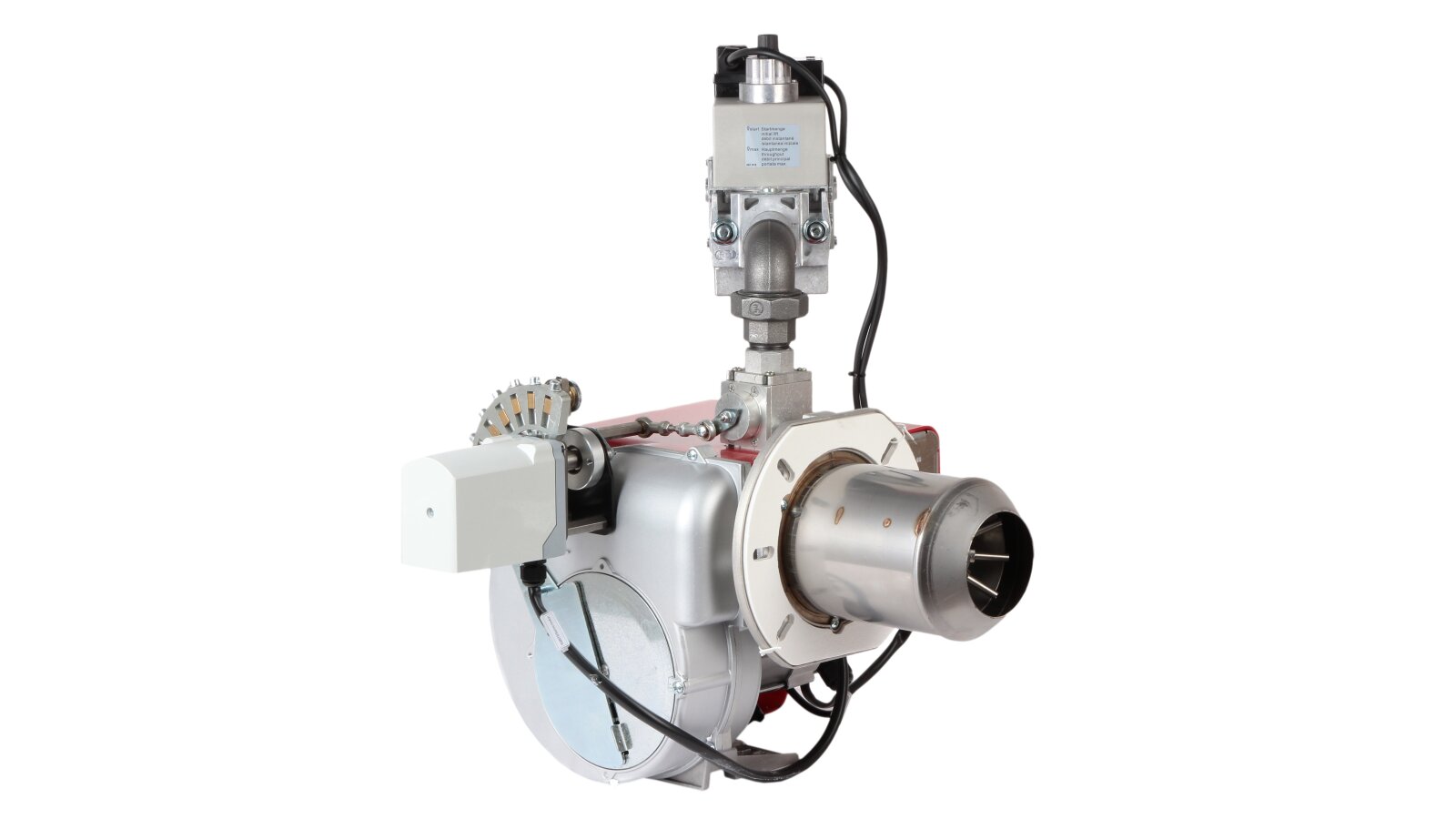

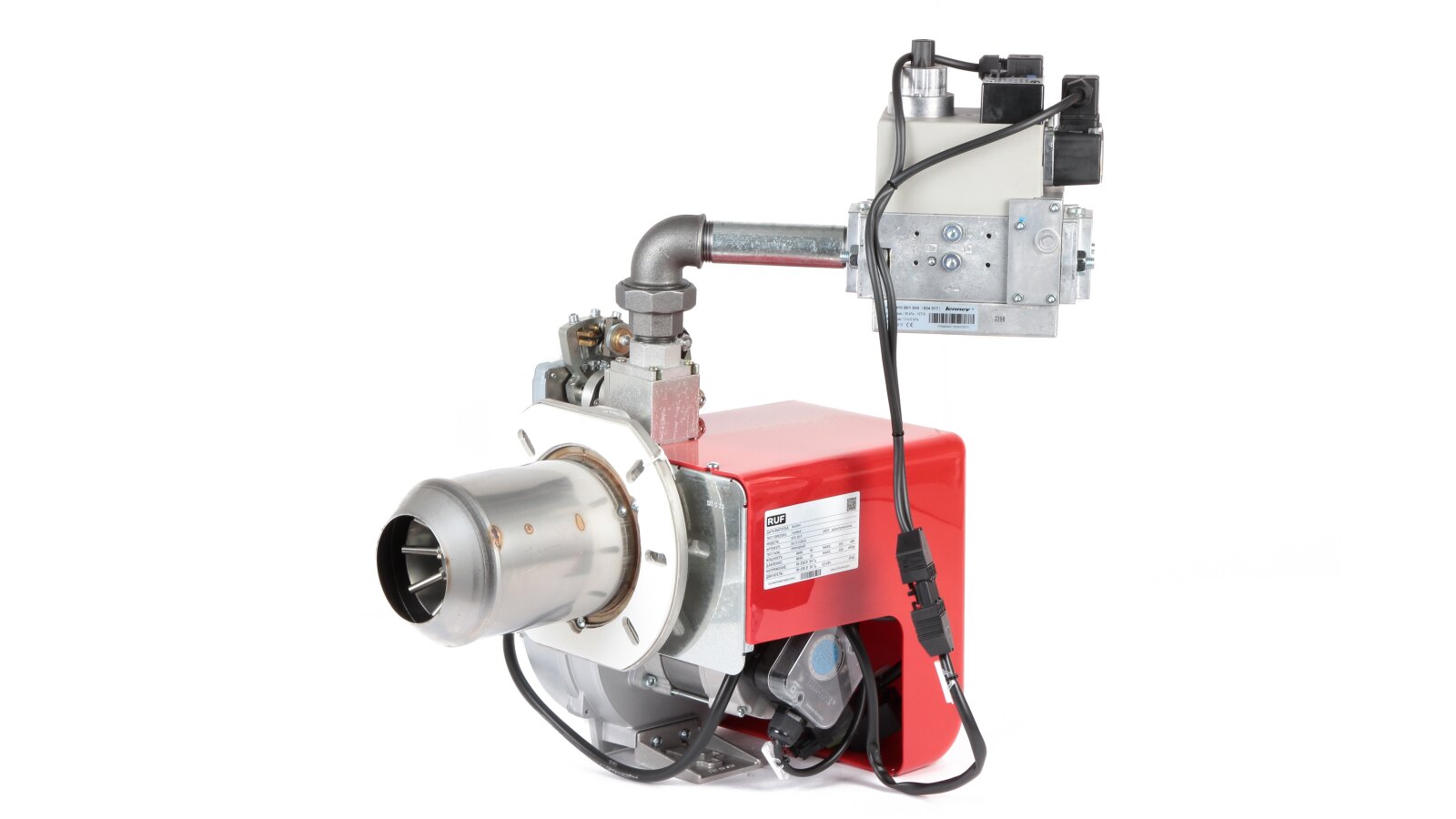

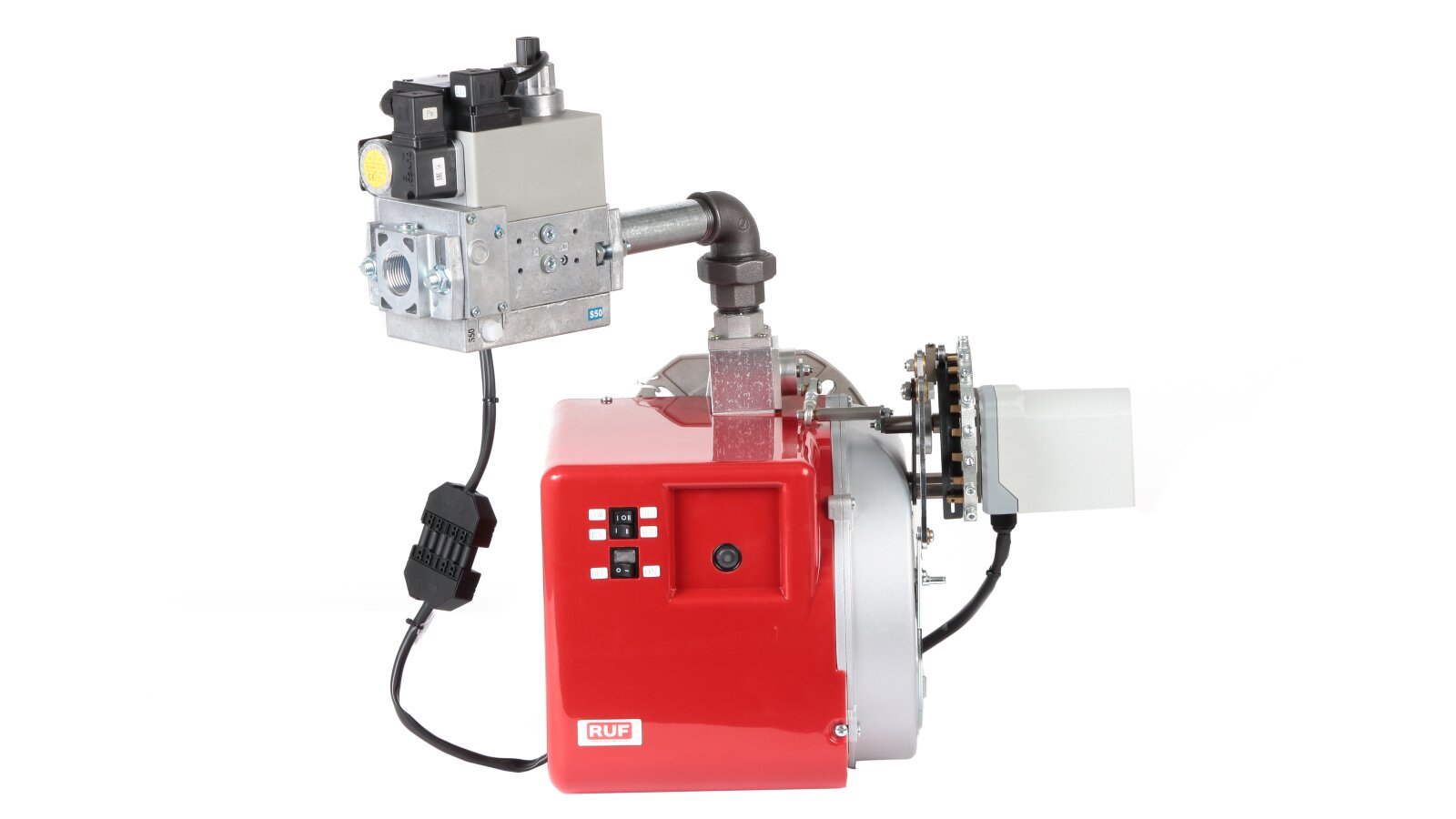

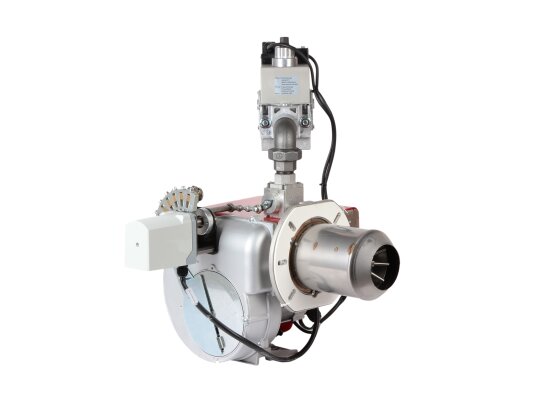

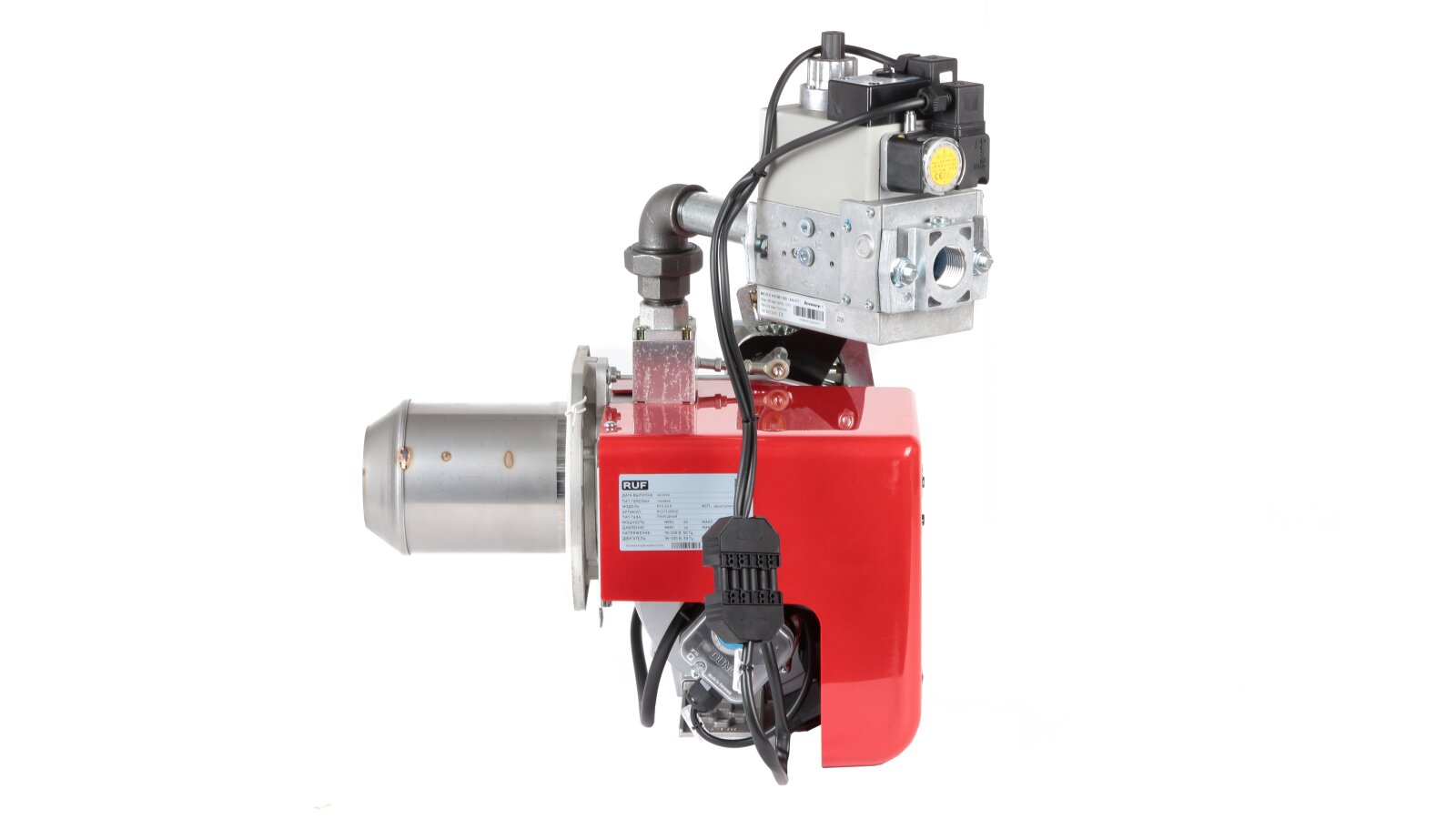

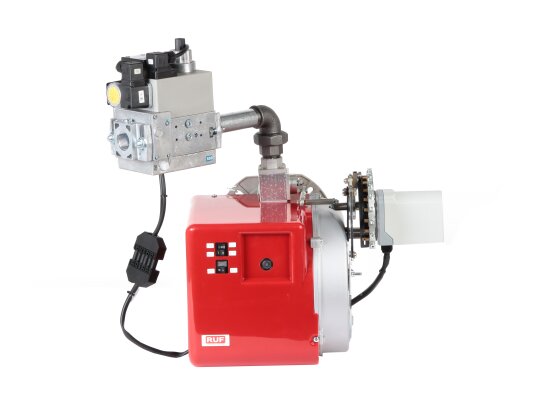

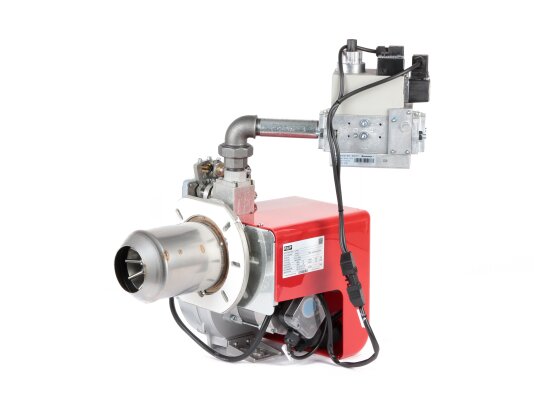

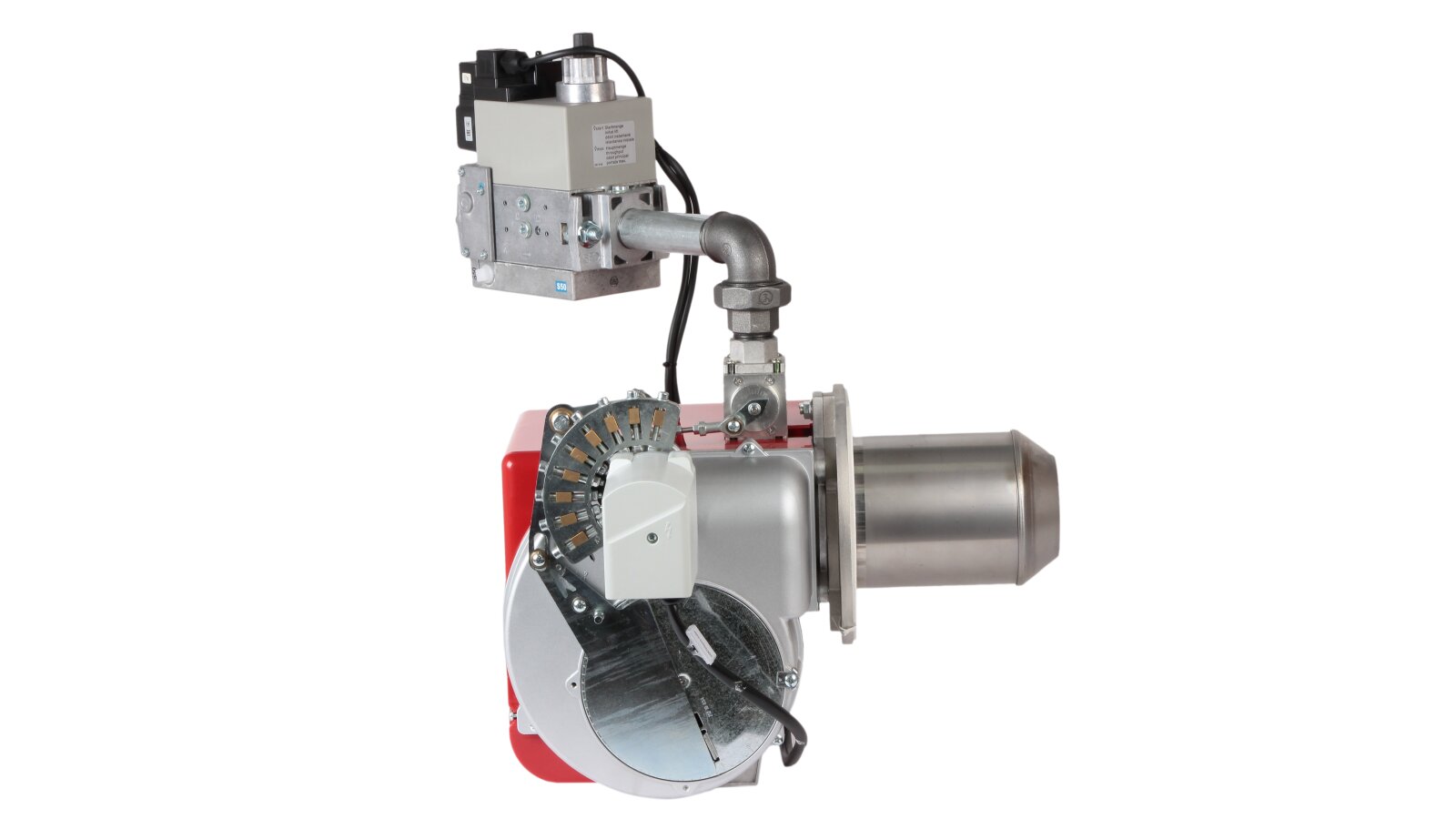

Газовая горелка RUF RTG 20 P

Газовая горелка RUF RTG 20 P, арт: RU17110010 оснащена стандартной огневой головой, сжигает природный газ с минимальным выходом вредных веществ в атмосферу. Работает в 2-ступенчатом режиме (малое/ большое горение). Для максимальной адаптации горелки под потребности в тепле возможно оснащение регулятором мощности и датчиком температуры или давления, и перехода на модуляционный режим регулирования мощности.

Основные параметры и особенности:

• автоматизированная работа под управлением блока управления LME;

• 2 ступени регулирования мощности (низкое/ высокое пламя), диапазон: 60-205 кВт;

• рабочая среда: природный или сжиженный газ;

• питание от сети 230 В, -15%, +10%, 50 Гц;

• повторно-кратковременный цикл, перезапуск каждые 24 часа;

• высокий уровень экологичности, низкие выбросы NOx;

• контроль пламени с помощью датчика ионизации;

• настройка давления подачи газа: 20-350 мбар;

• система наддува для подачи воздуха под давлением, устойчивого горения;

• контроль достаточности напряжения в сети питания (от 175 В);

• мгновенная реакция (< 1 сек.) системы защиты на неполадки;

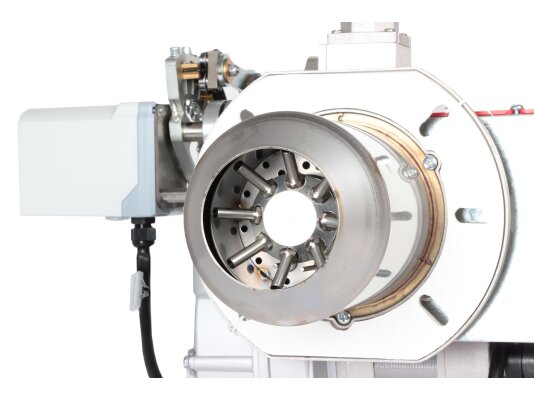

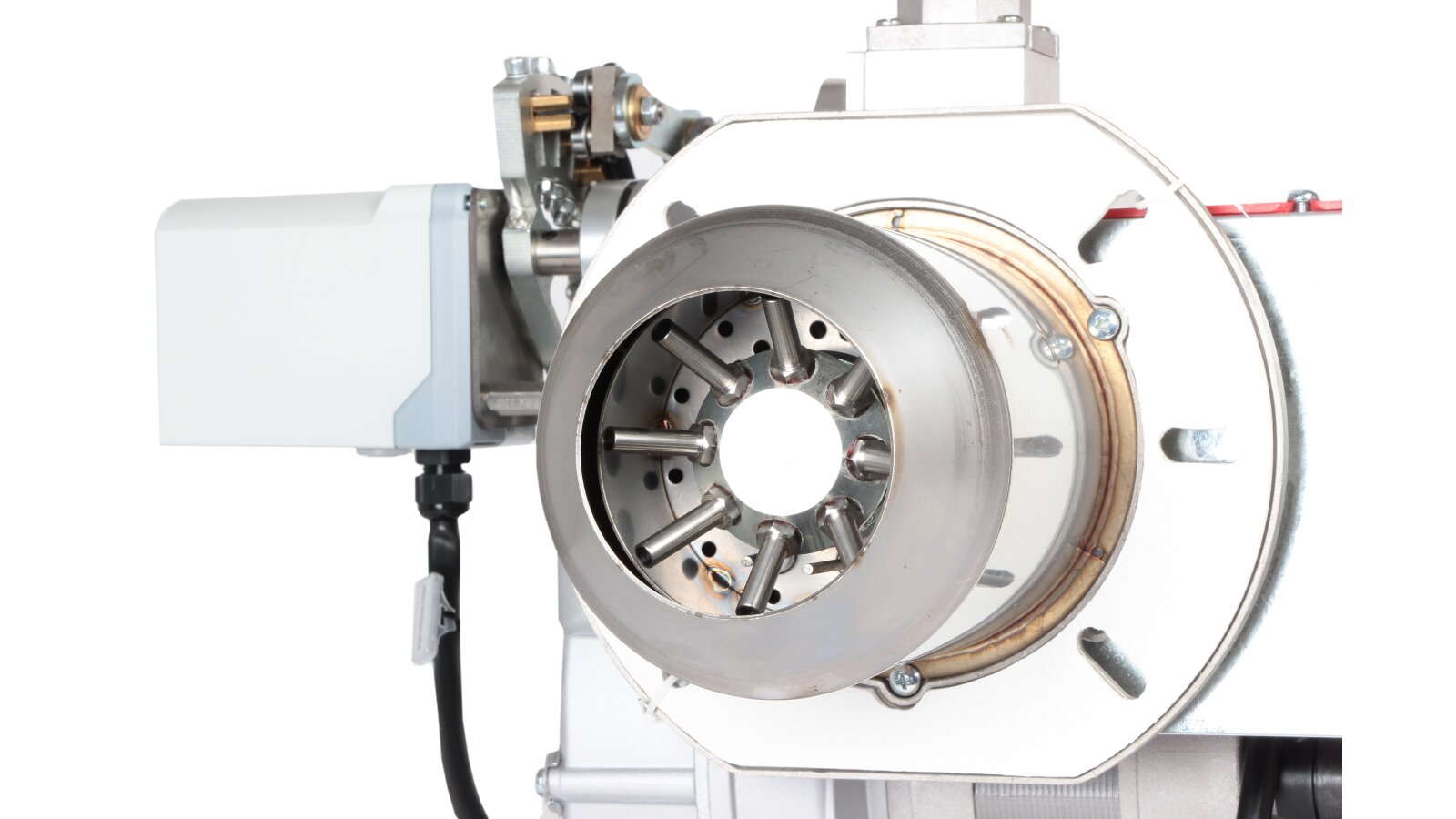

• огневая голова стандартной длины (опционально: длинная голова);

• пыле-, влагозащита корпуса по стандарту IP 40;

• штекерные соединения с защитой от неверного подключения;

• температурный диапазон (окружающий воздух): 0...+40 °С.

Обратите внимание! При использовании горелки для нерегламентированных видов газа без предварительного согласования с разработчиком гарантия завода утрачивает силу.

Подробнее о газовой горелке RUF RTG Р

Газовая горелка автоматизирована, работает под управлением топочного автомата LME. Блок управления обеспечивает взаимодействие систем и компонентов, безопасную, экономичную работу топочной установки. Предусмотрен периодический перезапуск автоматики для самодиагностики неисправностей. Менеджер горения останавливает работу после 24 часов функционирования и перезапускается.

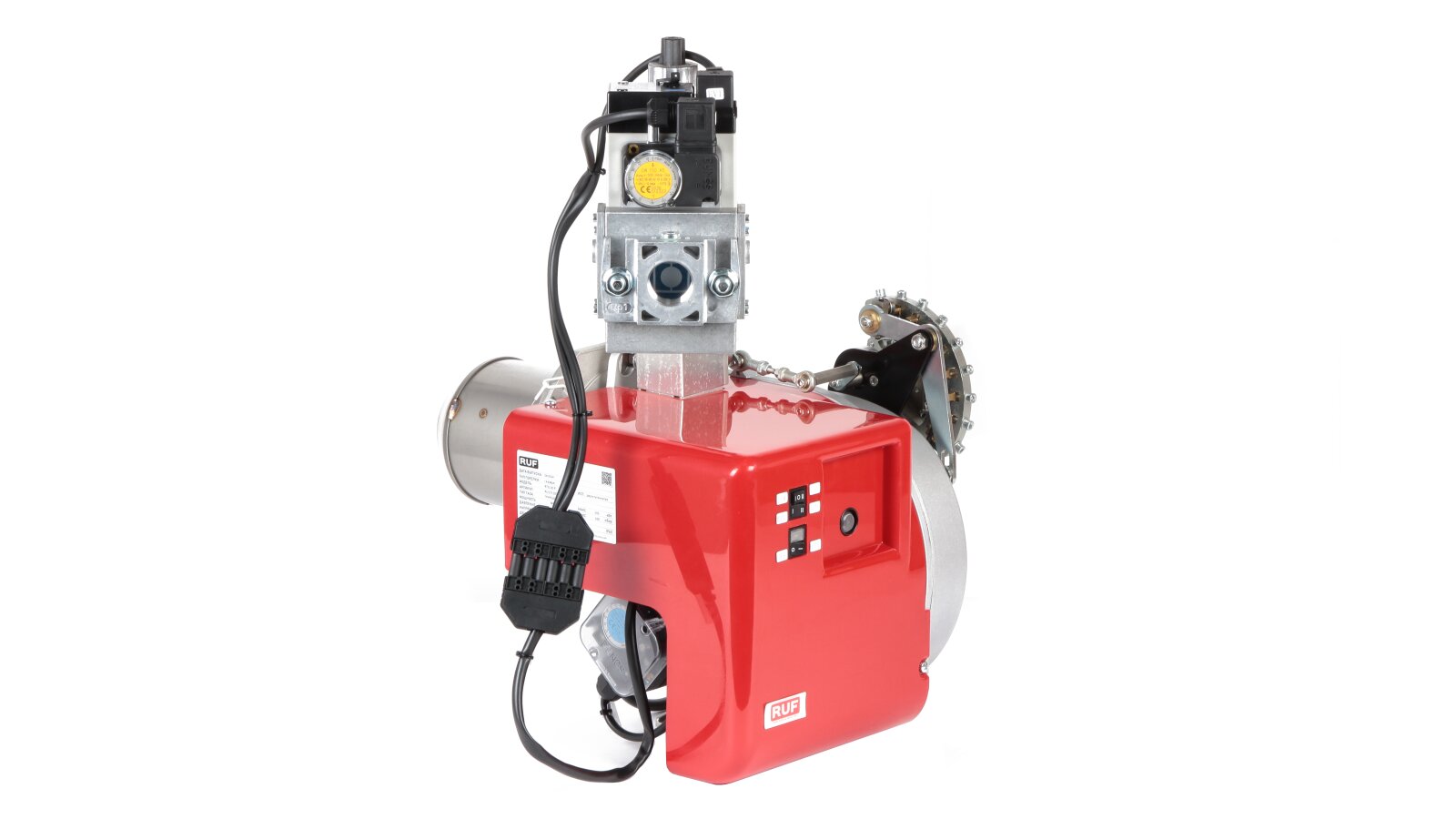

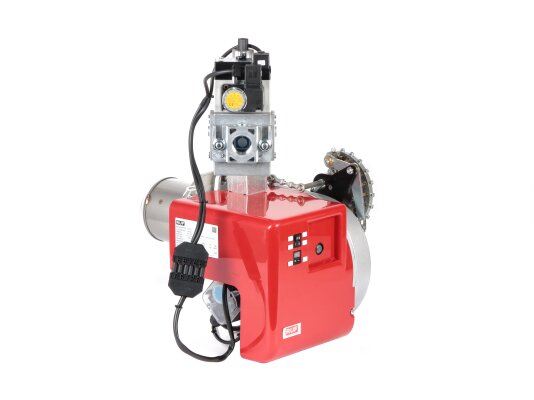

На рабочей панели размещены элементы управления и визуального контроля: индикаторы питания, отказа системы, кнопки включения/отключения, ручного/ автоматического режима, переключения между ступенями (малое/ большое пламя), перезапуска. В режиме ручного управления запуск по управляющему внешнему сигналу не предусмотрен, в режиме «Авто» обеспечивается автоматическое управление процессами горения от термостатов или датчиков.

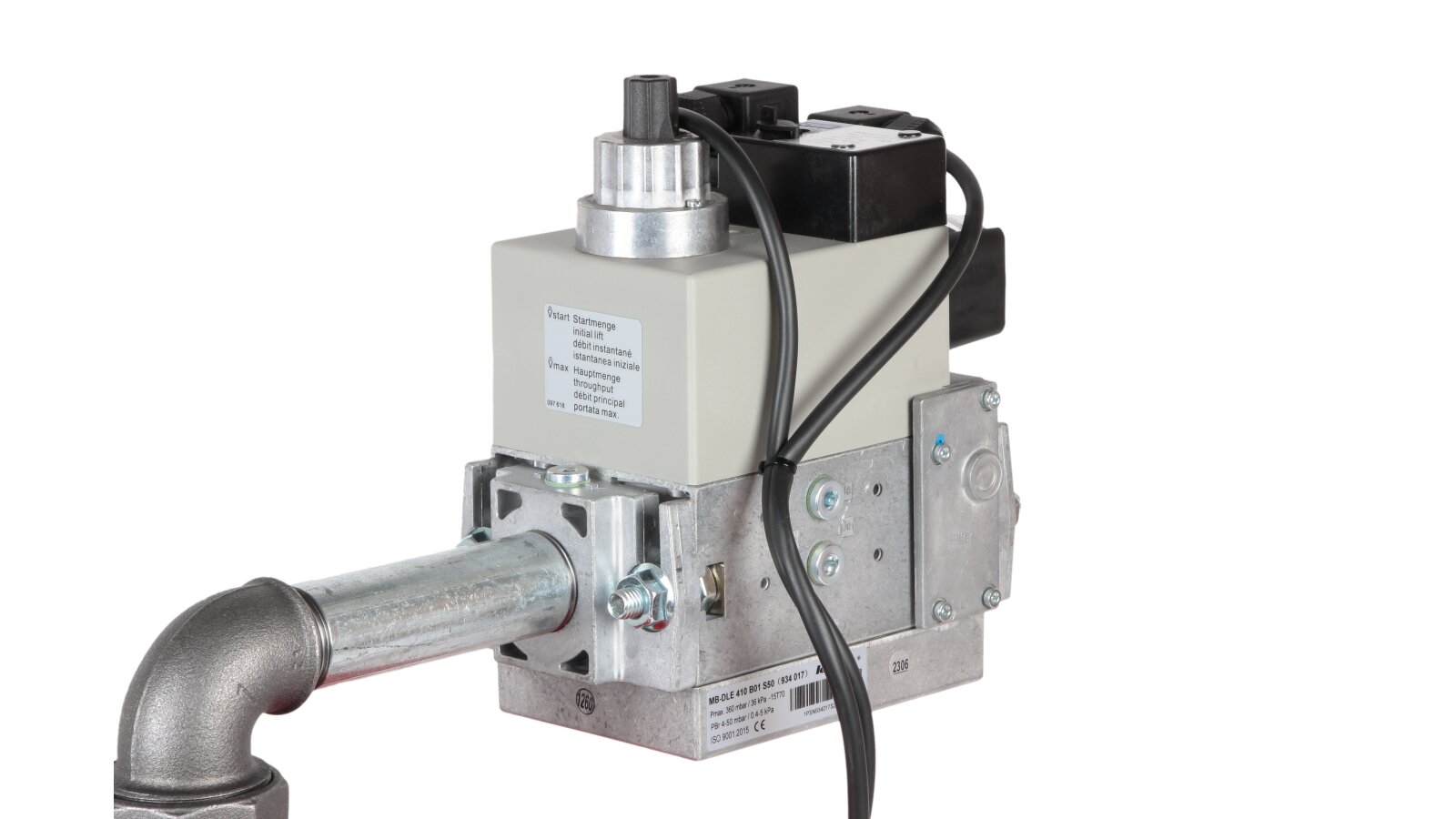

Горелка укомплектована электромагнитными клапанами нормально-закрытого типа с быстрым срабатыванием, реле давления газа для контроля достаточности/ избыточности давления, реле контроля давления воздуха.

Высокий уровень безопасности достигнут благодаря ряду функций:

• прерывание программы запуска с блокировкой при регистрации постороннего света;

• блокировка при отсутствии сигнала давления воздуха в конце проверки;

• защита от обратной полярности (блокировка если перепутано подключение);

• блокировка при отсутствии сигнала пламени в конце стадии безопасного розжига;

• остановка при срабатывании реле давления газа (мин./ макс.);

• защитное выключение при падении рабочего напряжения/ обесточивании;

• перезапуск при недопустимо высоком напряжении электропитания;

• блокировка в случае отказа пламени во время работы горелки;

• мгновенное реагирования на сбои и неполадки.

При активации блокировки мгновенно обесточиваются выводы для газовых клапанов, электродвигателя и запального устройства (в течение < 1 секунды).

Применение

Газовая горелка служит для сборки промышленных систем сжигания природного газа и технологических установок тепловой мощностью до 164 кВт. Востребована для оснащения отопительных, водогрейных котлов, печей, сушилок, теплогенераторов.

Достоинства:

• автоматизация функций контроля и управления;

• 2-ступенчатое регулирование, режим модуляции при дооснащении;

• устойчивое горение на любой мощности;

• высокий уровень безопасности;

• сжигание газа с низкими выбросами оксидов азота;

• система индикации для информирования о рабочем статусе.

Комплект поставки

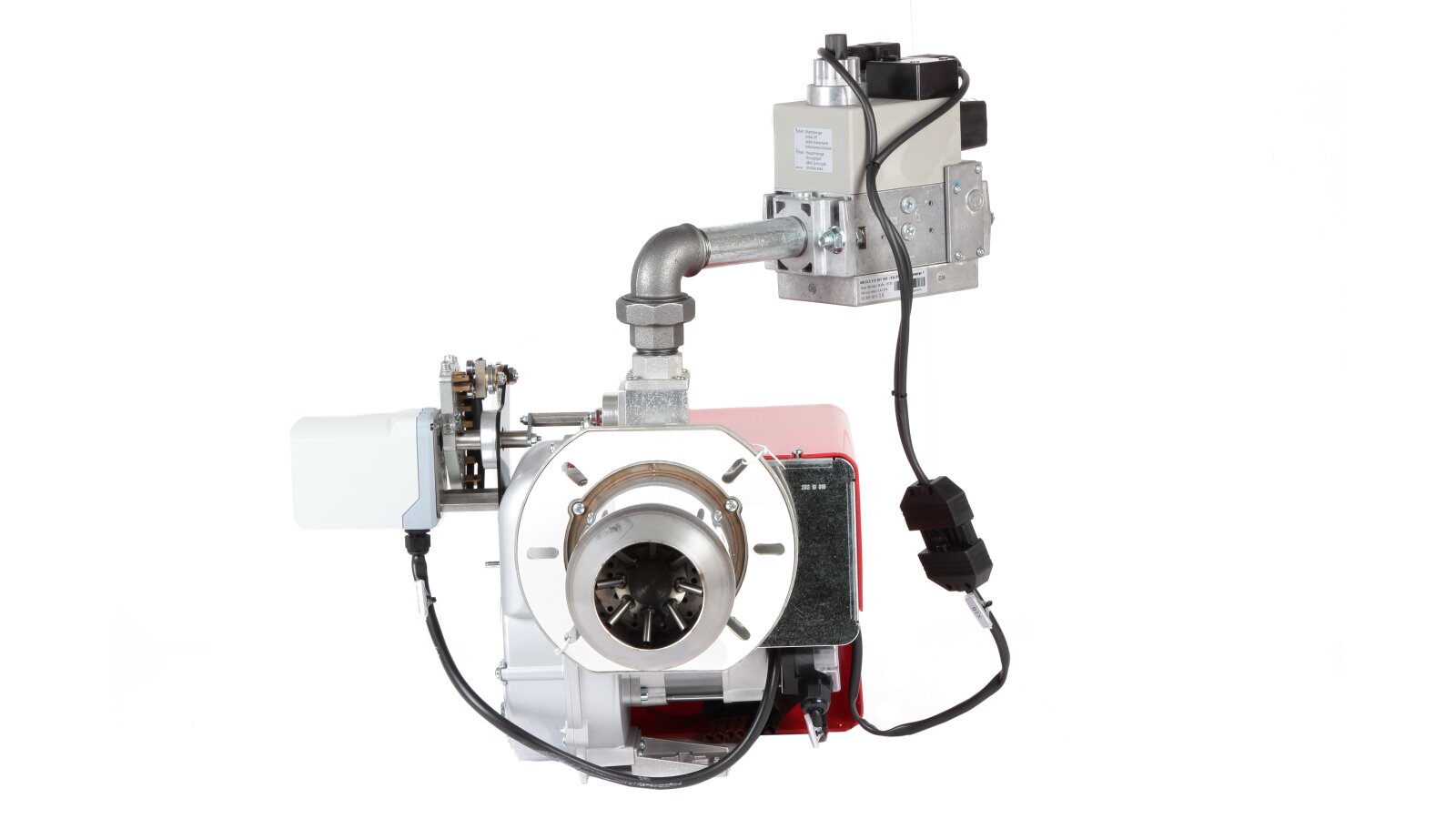

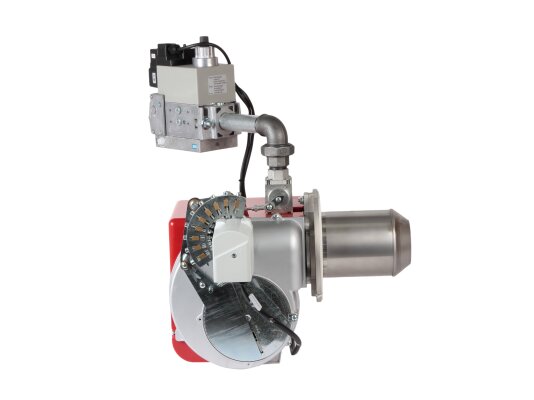

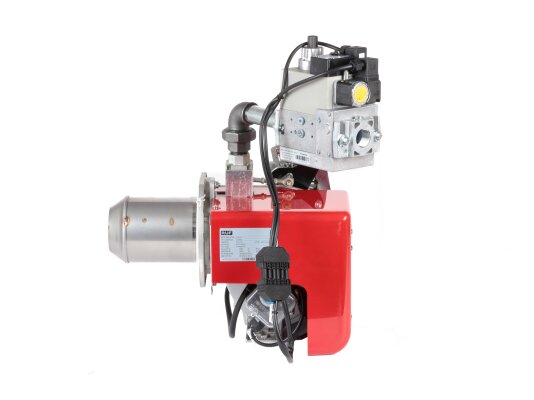

Горелки для котлов отопления RUF RTG Р укомплектованы газовой рампой, огневой головой стандартной длины, штекером, принадлежностями для крепления на котел (фланец + прокладка). Опционально доступна длинная пламенная голова, регулятор мощности, датчики температуры/ давления.
